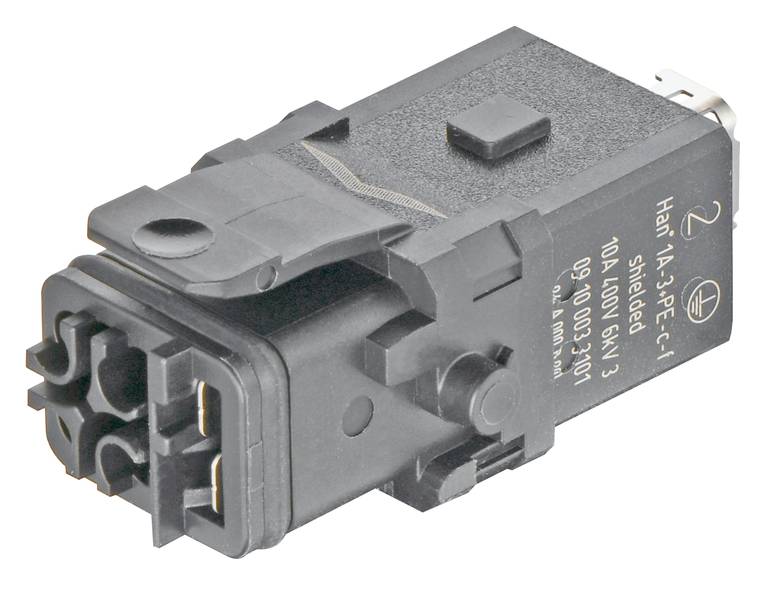

HARTING 09 10 003 3101 09100033101 vložka pinového konektora, seria Han® 1A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Rad
Han® 1A
Pripojenie
krimpované
Počet kontaktov
3 + PE
Farba
sýta čierna (RAL 9005)
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
8,12 €
3
6% = 0,46 €
7,66 €
5
8% = 0,65 €
7,47 €
10
10% = 0,78 €
7,34 €
25
11% = 0,90 €
7,22 €
50
13% = 1,07 €
7,05 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (8,12 € / kus)
9,16 €
-11 %
8,12 €
bez DPH.
Technické parametre
- Séria: Han® 1A
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 3
- Typ zamykania: zaskakovací zámok
- Menovitý prúd: 10A
- Izolačný odpor:> 108Ω
- Hraničná teplota: -30... +90 °C
- Cykly párenia: ≥ 100
- Materiál vložka: polyamid (PA)
- Farebná vložka: RAL 9005 (tmavo čierna)
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: EN 45545-2 Požiarna ochrana v železničných vozidlách IEC 61373 Kategória 1 IEC 61984;
- Čistá hmotnosť: 15,6 g
- Menovité napätie: 400V
- Menovité impulzné napätie: 6 kV
- Stupeň znečistenia: 3
- Poznámky: Konfigurácia Han® 1A, ktorá pozostáva iba z kontaktných vložiek (s alebo bez odľahčenia ťahu, 09 10 000 5300), je nezapuzdrený konektor podľa IEC 61984. Ochranu pred úrazom elektrickým prúdom musí zabezpečiť užívateľ typom inštalácie. Pri kontaktnej vložke Han® 1A nie je žiadne vodivé spojenie medzi kontaktom PE a tieniacim prvkom. Na ochranu pred úrazom elektrickým prúdom musí používateľ pripojiť pripojené tienenie kábla na prvku tienenia k ochrannému uzemneniu (PE).;Kontaktné vložky sa nesmú zasúvať ani odpájať pod napätím/zaťažením.;Po odpojení kontaktných vložiek nesmú byť pod napätím.
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie žena
- Prierez vodiča: 0,14... 2,5 mm²
- Tienenie: pomocou sťahovacích pások
- prídavné kontakty: + tienenie
- Trieda ochrany podľa IEC 60529: IP20
- Veľkosť: 1A
- Schválenia: DNV GL
- PE kontakt: áno
- Materiál tesnenia: NBR
- Menovité napätie podľa UL: 600 V
- Farba tesnenia: čierna
- Menovitý prúd podľa UL: 15 A AWG 14
- Kategória výrobku
vložka pinového konektora
- Farba
sýta čierna (RAL 9005)
- Rad
Han® 1A
- Vlastnosti
vr. káblové spojky
- Pripojenie
krimpované
- Pólov
3
- Počet kontaktov
3 + PE
- Prierez vodiča (min.)
0.14 mm²
- Prierez vodiča (max.)
2.5 mm²
- Cykly zapojenie
≥ 100
- Séria
Han® 1A
- Obsah
1 ks
- Max. teplota
+90 °C
- Min. teplota
-30 °C
- Počet pólov
áno
Na stiahnutie
Datasheet
Datasheet 3007783 HARTING 09 10 003 3101 09100033101 vložka pinového konektora, seria Han® 1A, 1 ks
Datasheet 3007783 HARTING 09 10 003 3101 09100033101 vložka pinového konektora, seria Han® 1A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007783 HARTING 09 10 003 3101 09100033101 vložka pinového konektora, seria Han® 1A, 1 ks
Popis
Vložky, krimpovací spoj, zásuvka, polyamid (PA), RAL 9005 (tmavá čierna), menovitý prúd: 10 A, veľkosť: 1 A, kontakty: 3 + tienenie
