Name: Inkrementálny prevodník signálu>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5022.CO 7379.5022.CO 1 ks
Brand: Motrona
SKU: 3805212
Availability: BackOrder

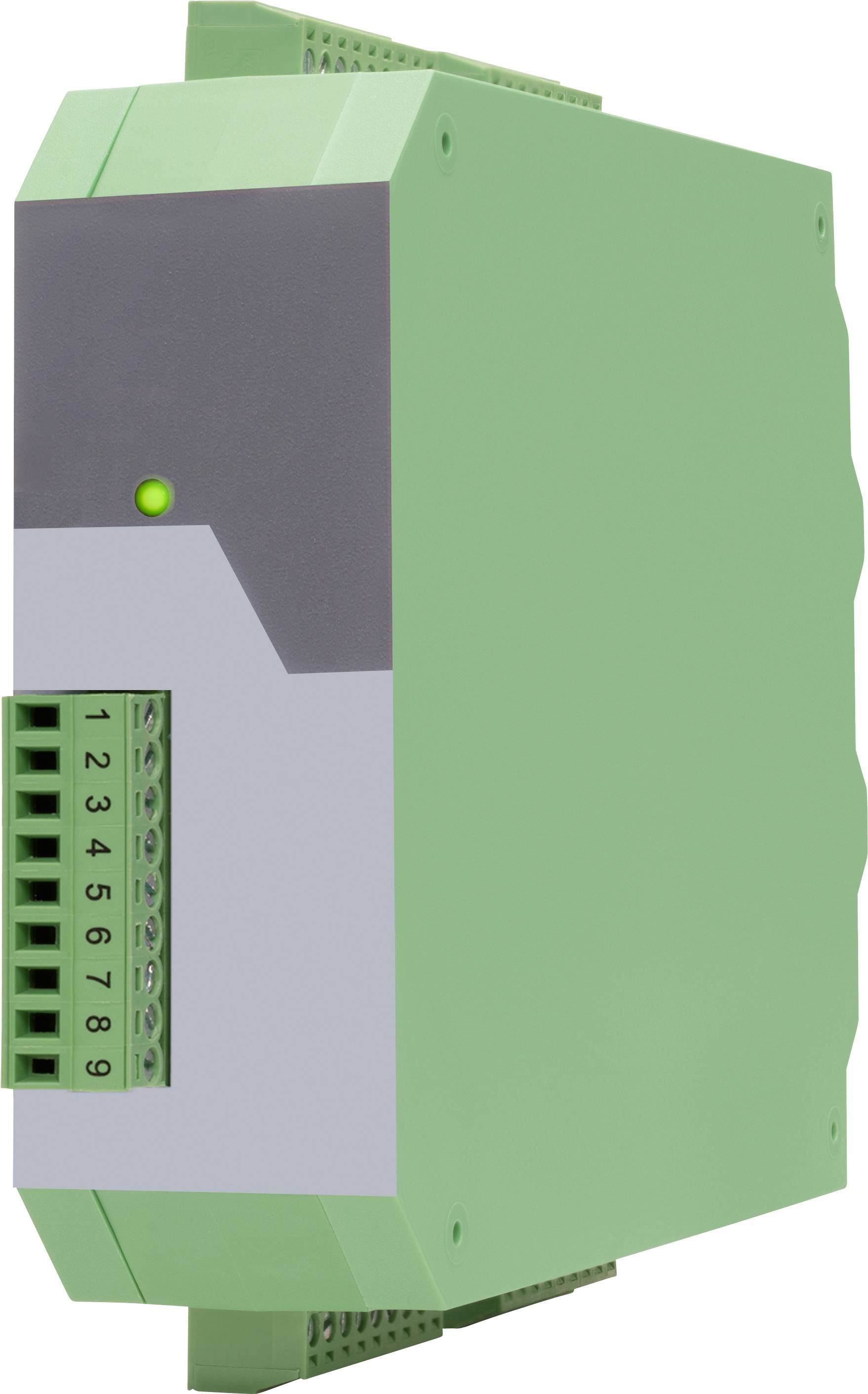

Zelený priemyselný riadiaci modul s predným zásuvkovým poľom a osvetlenou LED indikátorom stavu, zobrazený na jednoduchom bielom pozadí.

Kategória výrobku

menič signálu

Typ

7379.5022.CO

Rozmer.

(d x š x v) 140 x 34 x 109 mm

Pripojenie

skrutková svorka

Výstupný signál (napätie)

5 - 30 V (je nach Spannung an Com+), PNP

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (435,00 € / kus)

435,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

AWG: 16
Napájanie – Ochranný obvod: Ochrana pred prepólovaním
Riadiace vstupy – Počet: 3
Riadiace vstupy – (možnosť „CO“) Formát: HTL, PNP (nízky: 0 … 3 V, vysoký: 9 … 30 V)
Riadiace vstupy – doba odozvy: cca 1 ms
Riadiace vstupy – čas prenosu (IO Link): každé 2 ms – (čas cyklu IO Link)
Riadiace vstupy – Zaťaženie: max. 2 mA pri 24 V DC
Riadiace výstupy – Počet: 2
Riadiace výstupy – Doba odozvy: min. 1 ms
IO-Link – Modul / Špecifikácia: Zariadenie / IO Link V1.1
IO-Link – Bitová rýchlosť: COM 3 (230,4 kBit/s)
IO-Link – Trieda portu: Typ A
IO-Link – Doba cyklu: min. 2 ms
IO-Link – Šírka dát: 15 bajtov (3 x 4 bajty (vstupné dáta) + 1 bajt (stav „CO“) + 2 bajty)
Indikačné prvky – Funkcia: 1x zelená LED dióda pre prevádzkovú pripravenosť alebo stav IO Link (s možnosťou „CO“)
Materiál puzdra: Plast
Kryt – Montáž: na 35 mm DIN lištu
Rozmery krytu (Š x V x H): 34 x 100 x 131 mm
Kryt (bez konektorov) – Hmotnosť: cca 160 g
Kryt (bez pripojení) – Trieda ochrany: IP20
Podmienky prostredia – Nadmorská výška: max. 2000 m nad morom
Podmienky okolia – Vlhkosť: max. 80 % relatívna vlhkosť do 30 °C
Napájanie senzora – Výstupné napätie: 5 VDC a 24 VDC (približne o 1 V nižšie ako vstupné napätie)
Napájanie senzora – výstupný prúd: max. 125 mA
Napájanie enkodéra – hlavný port IO Link: min. 200 mA
Inkrementálne vstupy – Počet: 2
Inkrementálne vstupy - Stopy: A, B (HTL jednostranný, TTL jednostranný) A, /A, B, /B (RS422, HTL diferenciálny)
Inkrementálne vstupy – konfigurácie: RS-422, HTL diferenciálny, HTL jednostranný, TTL
Inkrementálne vstupy – RS422: max. 1 MHz (diferenciálny signál RS-422)> 0,5 V)
Inkrementálne vstupy – diferenciálny HTL: max. 1 MHz (diferenciálny signál HTL)> 1 V)
Inkrementálne vstupy – HTL Single Ended: max. 350 kHz, (Nízky: 0 … 5 V, Vysoký: 9 … 30 V)
Inkrementálne vstupy – TTL: max. 350 kHz, (nízky: 0 … 0,6 V, vysoký: 2,2 … 5 V)
Riadiace výstupy (v závislosti okrem iného od nastavenia „Čas vzorkovania (s)“ atď.) – čas prenosu (IO Link)): každé 2 ms - (čas cyklu IO Link)

Typ: 7379.5022.CO

Kategória výrobku: menič signálu

Rozmer.: (d x š x v) 140 x 34 x 109 mm

Pripojenie: skrutková svorka

Výstupný signál (napätie): 5 - 30 V (je nach Spannung an Com+), PNP

Výstupný signál (prúd): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Prevádzkové napätie: 18 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 18 V/DC

Obsah: 1 ks

Konfigurácia: softvér

Šírka: 34 mm

V: 109 mm

Dĺžka: 140 mm

Príkon prúdu: 75 mA

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -20 °C

Napájacie napätie (num.): 24 V/DC

Napájacie napätie U (B): 12 ... 30 VDC

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3805212 Inkrementálny prevodník signálu>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5022.CO 7379.5022.CO 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3805212 Inkrementálny prevodník signálu>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5022.CO 7379.5022.CO 1 ks

Popis

Prevodník signálu s inkrementálnym vstupom a rozhraním IO-Link pre enkodéry a senzory so signálovými štandardmi HTL, TTL, RS422, NPN, PNP alebo NAMUR. Prevodník s možnosťou CO má tiež 3 riadiace vstupy a 2 riadiace výstupy. Tento IO-Link prepojovací člen spoľahlivo prenáša inkrementálne signály do komunikačného prostredia IO-Link. Okrem toho je k dispozícii USB port, ktorý možno použiť aj na čítanie konvertovaných signálov. Konfigurácia zariadenia sa vykonáva pohodlne cez rozhranie USB alebo alternatívne cez IO-Link pomocou bežných inžinierskych nástrojov.

Tento text bol preložený strojovo.

Prevedenie

1 inkrementálny vstup (A, /A, B, /B) pre HTL/TTL/RS422 pre NPN/PNP/NAMUR enkodéry a senzory
Rozhranie IO-Link
3x HTL PNP riadiace vstupy a 2x PNP riadiace výstupy
Napájanie 12 ... 30 V jednosmerného prúdu
Kompaktné puzdro na montáž na 35 mm DIN lištu
(podľa normy EN 60715)

Rozsah dodávky

návod na použitie.
