Name: Prevodník signálu SSI>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5023.CO 7379.5023.CO 1 ks
Brand: Motrona
SKU: 3805213
Availability: BackOrder

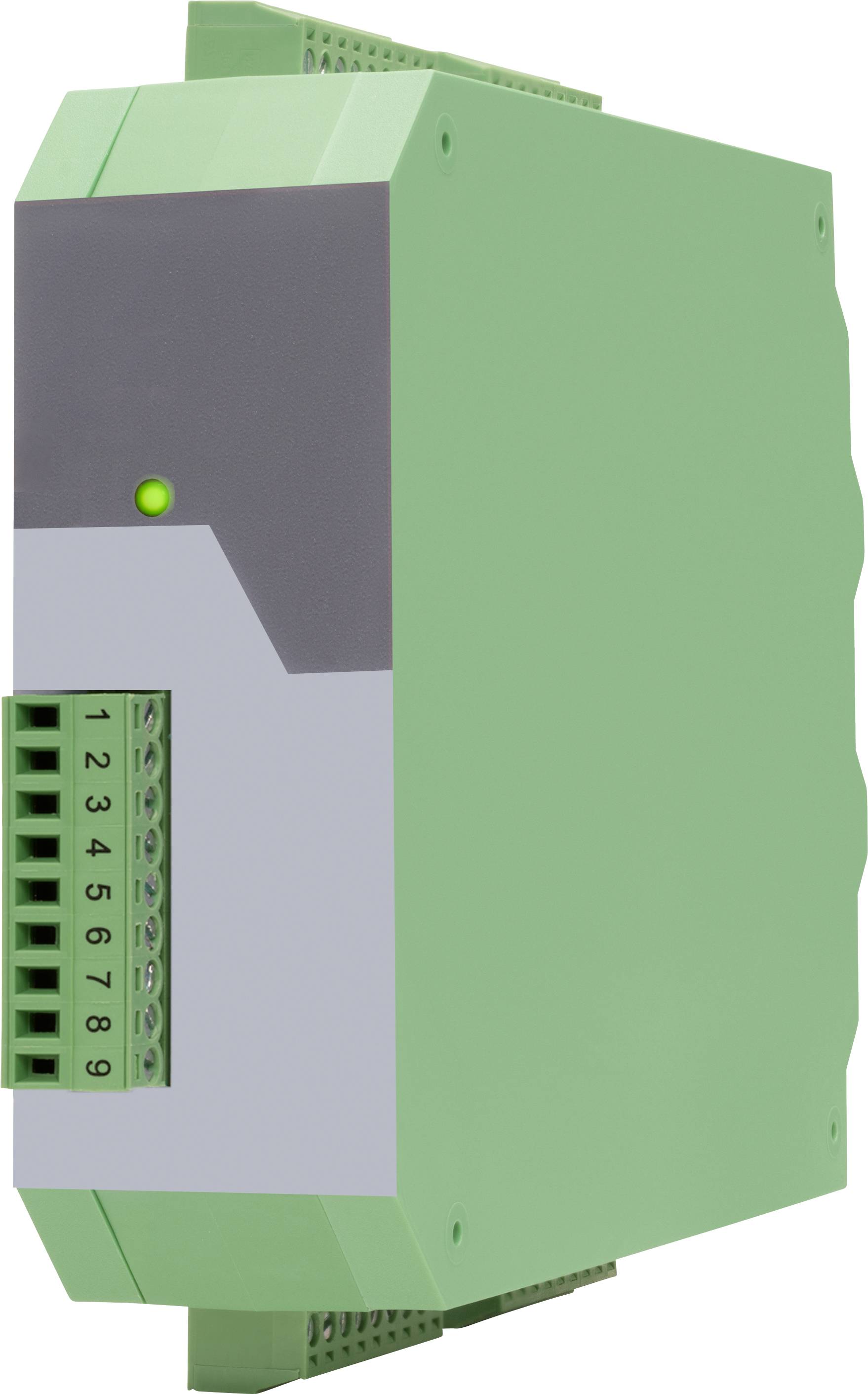

Zelený priemyselný riadiaci modul na DIN lištu s čelným svorkovnicou, stavovým LED a šedou predným panelom na bielom pozadí.

Kategória výrobku

menič signálu

Vstupný signál max. (Prúd)

2 mA

Vstupný signál max. (Napätie)

30 V

Typ

7379.5023.CO

Rozmer.

(d x š x v) 140 x 34 x 109 mm

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (435,00 € / kus)

435,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

AWG: 16
Napájanie – Ochranný obvod: Ochrana pred prepólovaním
Riadiace vstupy – Počet: 3
Riadiace vstupy – doba odozvy: cca 1 ms
Riadiace vstupy – čas prenosu (IO Link): približne 1 ms každých 1 ms – (čas cyklu IO Link)
Riadiace vstupy – Zaťaženie: max. 2 mA pri 24 V DC
Riadiace výstupy – Počet: 2
Riadiace výstupy – Doba odozvy: min. 1 ms
IO-Link – Modul / Špecifikácia: Zariadenie / IO Link V1.1
IO-Link – Bitová rýchlosť: COM 3 (230,4 kBit/s)
IO-Link – Trieda portu: Typ A
IO-Link – Čas cyklu: min. 1 ms
IO-Link – Šírka dát: 6 bajtov (1 x 4 bajty (vstupné dáta) + 1 bajt (stav „CO“) + 1 bajt
Indikačné prvky – Funkcia: 1x zelená LED dióda pre prevádzkovú pripravenosť alebo stav IO Link (s možnosťou „CO“)
Materiál puzdra: Plast
Kryt – Montáž: na 35 mm DIN lištu
Rozmery krytu (Š x V x H): 34 x 100 x 131 mm
Kryt (bez konektorov) – Hmotnosť: cca 160 g
Kryt (bez pripojení) – Trieda ochrany: IP20
Podmienky prostredia – Nadmorská výška: max. 2000 m nad morom
Podmienky okolia – Vlhkosť: max. 80 % relatívna vlhkosť do 30 °C
Riadiace vstupy – (iba s možnosťou „CO“) Formát: HTL, PNP (nízky 0 … 3 V, vysoký 9 … 30 V)
Napájanie senzora – Výstupné napätie: 5 VDC a 24 VDC (približne o 1 V nižšie ako vstupné napätie)
Napájanie senzora – výstupný prúd: max. 125 mA
Napájanie enkodéra – hlavný port IO Link: min. 200 mA
Rozhranie SSI – vstup/výstup SSI: diferenciálny TTL (RS422)
Rozhranie SSI – Stopy: Hodiny, /Hodiny, Dáta, /Dáta
Rozhranie SSI – konfigurácia: Master alebo Slave
Rozhranie SSI – Formát: Binárny alebo Grayov kód
Rozhranie SSI – Frekvenčný rozsah: 100 kHz – 2 MHz (nastaviteľné)
Rozhranie SSI – Rozlíšenie: 10 … 32 bitov
Rozhranie SSI – Zaťaženie: Ri = cca 13 kOhm
Riadiace výstupy (v závislosti od nastavenia „Čas vzorkovania (s)“) – čas prenosu (IO Link)): približne každých 1 ms - (čas cyklu IO Link)

Typ: 7379.5023.CO

Kategória výrobku: menič signálu

Vstupný signál max. (Prúd): 2 mA

Vstupný signál max. (Napätie): 30 V

Rozmer.: (d x š x v) 140 x 34 x 109 mm

Pripojenie: skrutková svorka

Výstupný signál (napätie): 5 - 30 V (je nach Spannung an Com+), PNP

Výstupný signál (prúd): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Prevádzkové napätie: 18 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 18 V/DC

Vstupný signál (napätie): Low 0 … 3 V. High 9 … 30 V

Obsah: 1 ks

Konfigurácia: softvér

Šírka: 34 mm

V: 109 mm

Dĺžka: 140 mm

Príkon prúdu: 75 mA

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -20 °C

Napájacie napätie (num.): 24 V/DC

Napájacie napätie U (B): 12 ... 30 VDC

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3805213 Prevodník signálu SSI>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5023.CO 7379.5023.CO 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3805213 Prevodník signálu SSI>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5023.CO 7379.5023.CO 1 ks

Popis

Prevodník signálu so vstupom SSI a rozhraním IO-Link pre jednootáčkové a viacotáčkové rotačné enkodéry. Prevodník s možnosťou CO má tiež 3 riadiace vstupy a 2 riadiace výstupy. Tento IO-Link prepojovací člen umožňuje prenos SSI signálov do systému založeného na IO-Link. Okrem toho je k dispozícii USB port, ktorý možno použiť aj na čítanie konvertovaných údajov. Parametrizácia zariadenia je jednoduchá – buď cez rozhranie USB, alebo cez IO-Link pomocou bežných inžinierskych nástrojov.
