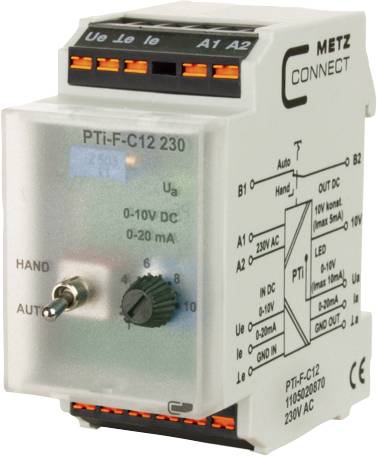

PTi-F-C12 230V AC Metz Connect PTi-F-C12 230 V AC 1105020870 1 ks

Priemyselné relé s displejom, prepínačom ručnej/automatickej prevádzky a voličom napätia. Vhodné pre 230V AC. Popis a detaily pripojenia sú viditeľné.

Kategória výrobku

menič signálu

Vstupný signál max. (Prúd)

20 mA

Vstupný signál max. (Napätie)

10 V

Typ

PTi-F-C12 230 V AC

Rozmer.

(d x š x v) 60 x 35 x 69.30 mm

Datasheety: (PDF)

Doručenie: Ut 22. 9.

Počet

Celkom (66,66 € / kus)

66,66 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Typ: PTi-F-C12 230 V AC

Kategória výrobku: menič signálu

Vstupný signál max. (Prúd): 20 mA

Vstupný signál max. (Napätie): 10 V

Rozmer.: (d x š x v) 60 x 35 x 69.30 mm

Výstupný signál (napätie): 0 - 10 V/DC

Výstupný signál (prúd): 0 - 20 mA

Prevádzkové napätie: 230, 230 V/AC, V/DC (max)

Prevádzkové napätie max.: 230 V/AC
230 V/DC

Záťaž: 500Ω

Vstupný signál (napätie): 0 - 10 V/DC

Vstupný signál (prúd): 0 - 20 mA

Obsah: 1 ks

Šírka: 35 mm

V: 69.30 mm

Dĺžka: 60 mm

Príkon prúdu: AC: 200 mA; DC: 110 mA

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -20 °C

Napájacie napätie (num.): 230 V/AC
230 V/DC

Pevný prierez (max.): 2.5 mm²

Prierez pevný (min.): 0.2 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3164624 PTi-F-C12 230V AC Metz Connect PTi-F-C12 230 V AC 1105020870 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3164624 PTi-F-C12 230V AC Metz Connect PTi-F-C12 230 V AC 1105020870 1 ks

Popis

Potenciálny izolátor/prevodník signálu sa používa na oddelenie analógových signálov v rozsahu 0 až 10 V DC a 0 až 20 mA DC alebo na prevod signálov od 0 do 10 V DC na 0 až 20 mA DC alebo 0 až 20 mA DC na 0 až 10 V DC. Vstupné a výstupné signály, ako aj napájacie napätie sú navzájom elektricky izolované. K zariadeniu je možné pripojiť vstupný signál 0 až 10 V alebo 0 až 20 mA. Funkcia potenciálovej izolácie: Pri PT-C12 230 sa vstupný signál 0 až 10 V prispôsobuje výstupnému signálu 0 až 10 V. PTi-C12 230 upravuje vstupný signál 0 až 20 mA proporcionálne k výstupnému signálu 0 až 20 mA. Funkcia konverzie signálu s elektrickou izoláciou: S konverziou signálu z 0 až 10 V na 0 až 20 mA alebo 0 až 20 mA na 0 až 10 V je možné konvertovaný výstupný signál znovu nastaviť pomocou integrovaného trimra vretena. Okrem toho je integrovaná manuálna úroveň núdzového ovládania s HAND-AUTO spínačom so spätným kontaktom. Výstupný signál 0 až 10 V alebo 0 až 20 mA je možné nastaviť pomocou predného potenciometra v polohe HAND spínač. Na svorke 10 V je k dispozícii konštantné výstupné napätie max. 10 V DC, 5 mA. Integrovaná LED dióda slúži na zobrazenie jasu v závislosti od úrovne výstupného signálu Ua. Pripojenie pomocou pružinových svoriek (zasúvacie).
