TAMS Elektronik 51-04157-01 riadenie odstavného nádraží Príslušenstvo pre modul koľajnice Hades
EAN:
Označenie výrobcu:
Objednávacie číslo:
7 Ks
Počet
Celkom (85,36 € / kus)
85,36 €
bez DPH.
Doprava zadarmo
Už len 7 Ks skladom!
Hlavné benefity

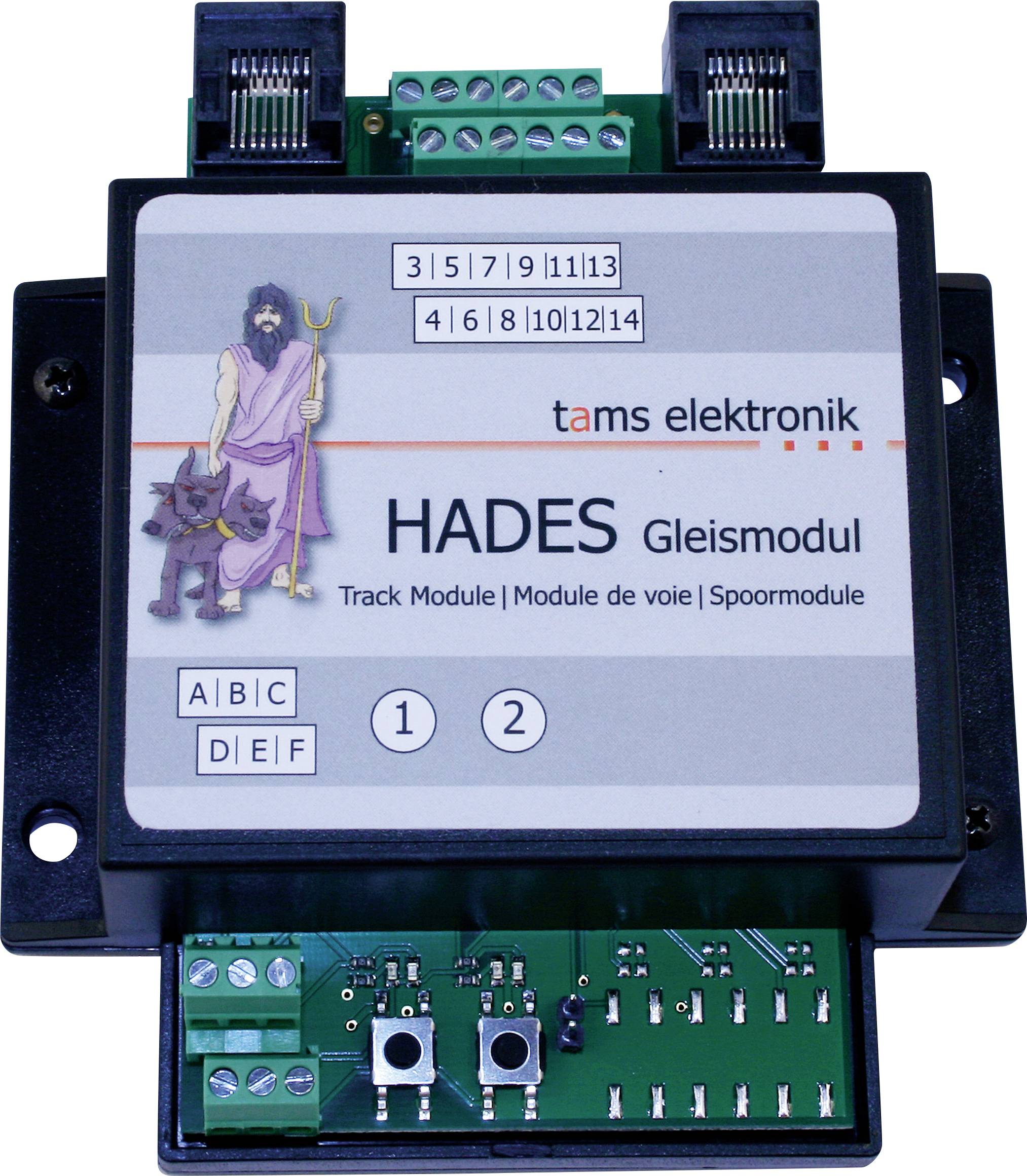

Koľajnicový modul TAMS Electronics HADES
- Rozširujúci modul pre riadiaci systém tieňovej stanice HADES.
- Na monitorovanie a ovládanie maximálne 2 ďalších vlečiek.
- Maximálny počet ďalších traťových modulov v riadiacej jednotke tieňovej stanice: 15.
Technické parametre
- Napájacie napätie pre obvod: 12 - 18 voltov jednosmerného alebo striedavého prúdu. Poznámka: HADES zabezpečuje napájanie na spínanie vstupných spínačov. Napájací zdroj by preto mal byť prispôsobený menovitej veľkosti a typu spínača.
- Napájanie koľají v skrytom depe: cez analógový trakčný transformátor alebo digitálne traťové napätie
- Maximálny výstupný prúd: 3 000 mA na obklad
- Ďalšie výstupy: 2 pre externé LED indikátory prítomnosti, napájacie napätie: 5 V konštantné
- Doplnkové vstupy: 2 pre externé rozširujúce tlačidlá, 1 pre externý spínač
- Čas predĺženia: 2 až 20 sekúnd (nastaviteľné v 1-sekundových krokoch)
- Rozmery dosky plošných spojov: 74 x 105 mm
- Rozmery vrátane krytu: 100 x 112 x 35 mm
- Kategória výrobku
riadenie odstavného nádraží
- Vlastnosti
pre modul koľajnice Hades
- Prevedenie modelu
Príslušenstvo
- Dĺžka
100 mm
- Šírka
112 mm
- V
35 mm
- Rozmer.
(d x š x v) 100 x 112 x 35 mm
- Vekové kategórie
od 15 rokov
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775677 TAMS Elektronik 51-04157-01 riadenie odstavného nádraží Príslušenstvo pre modul koľajnice Hades
Popis
Vlaky vchádzajúce do tieňovej stanice sú automaticky nasmerované na prvú voľnú koľaj. Ak je vedľajšia koľaj voľná, HADES prepne príslušnú výhybku. Krátky úsek vlečky je pred výstupným spínačom bez napätia. Hneď ako integrovaný detektor obsadenosti koľaje zistí spotrebič energie, nastaví sa vjazdový spínač a úsek za vjazdovým spínačom sa odpojí od napätia. Vlak zastaví bez ohľadu na to, či lokomotíva ťahá alebo tlačí.
Základný modul monitoruje a riadi prvé dve vedľajšie koľaje. Dodatočný koľajnicový modul monitoruje a riadi 2 ďalšie vlečky (možno pripojiť max. 15 koľajnicových modulov).
V prípade poruchy blikajú LED diódy a odchod ďalších vlakov je zablokovaný. Ak vypadlo iba napätie koľají, prevádzka po opätovnom zapnutí bude pokračovať s poslednými nastaveniami.
· 2 až 32 vlečiek
· Je možný nepárny počet vlečiek.
· Prevádzkové režimy: „First in-First-out“, náhodné ovládanie, manuálne spúšťanie tlačidlom
· Pripojenie modulov pomocou patch káblov RJ-45
· Blokovanie východu externým spínačom na základnom module
· Maximálny výstupný prúd: 3000 mA na obklad.
Tento text bol preložený strojovo.
Základný modul monitoruje a riadi prvé dve vedľajšie koľaje. Dodatočný koľajnicový modul monitoruje a riadi 2 ďalšie vlečky (možno pripojiť max. 15 koľajnicových modulov).
V prípade poruchy blikajú LED diódy a odchod ďalších vlakov je zablokovaný. Ak vypadlo iba napätie koľají, prevádzka po opätovnom zapnutí bude pokračovať s poslednými nastaveniami.
· 2 až 32 vlečiek
· Je možný nepárny počet vlečiek.
· Prevádzkové režimy: „First in-First-out“, náhodné ovládanie, manuálne spúšťanie tlačidlom
· Pripojenie modulov pomocou patch káblov RJ-45
· Blokovanie východu externým spínačom na základnom module
· Maximálny výstupný prúd: 3000 mA na obklad.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 koľajnicový modul HADES, verzia: hotové zariadenie v kryte
- 1 Svetrík
- 1 prepojovací kábel s konektormi RJ-45 (dĺžka: 0,5 m)
Rady
Poznámky
HADES zabezpečuje elektrinu na spínanie vchodových spínačov. Napájací zdroj by preto mal byť prispôsobený menovitej veľkosti a typu spínača.
Pre analógové systémy modelových železníc (jednosmerný a striedavý prúd).
Pre digitálne modelové železničné rozloženia.
