TAMS Elektronik 52-01187-01 hlásič obsadené koľaje Príslušenstvo
EAN:
Označenie výrobcu:
Objednávacie číslo:
7 Ks
Počet
Celkom (48,77 € / kus)
48,77 €
bez DPH.
Už len 7 Ks skladom!
Hlavné benefity

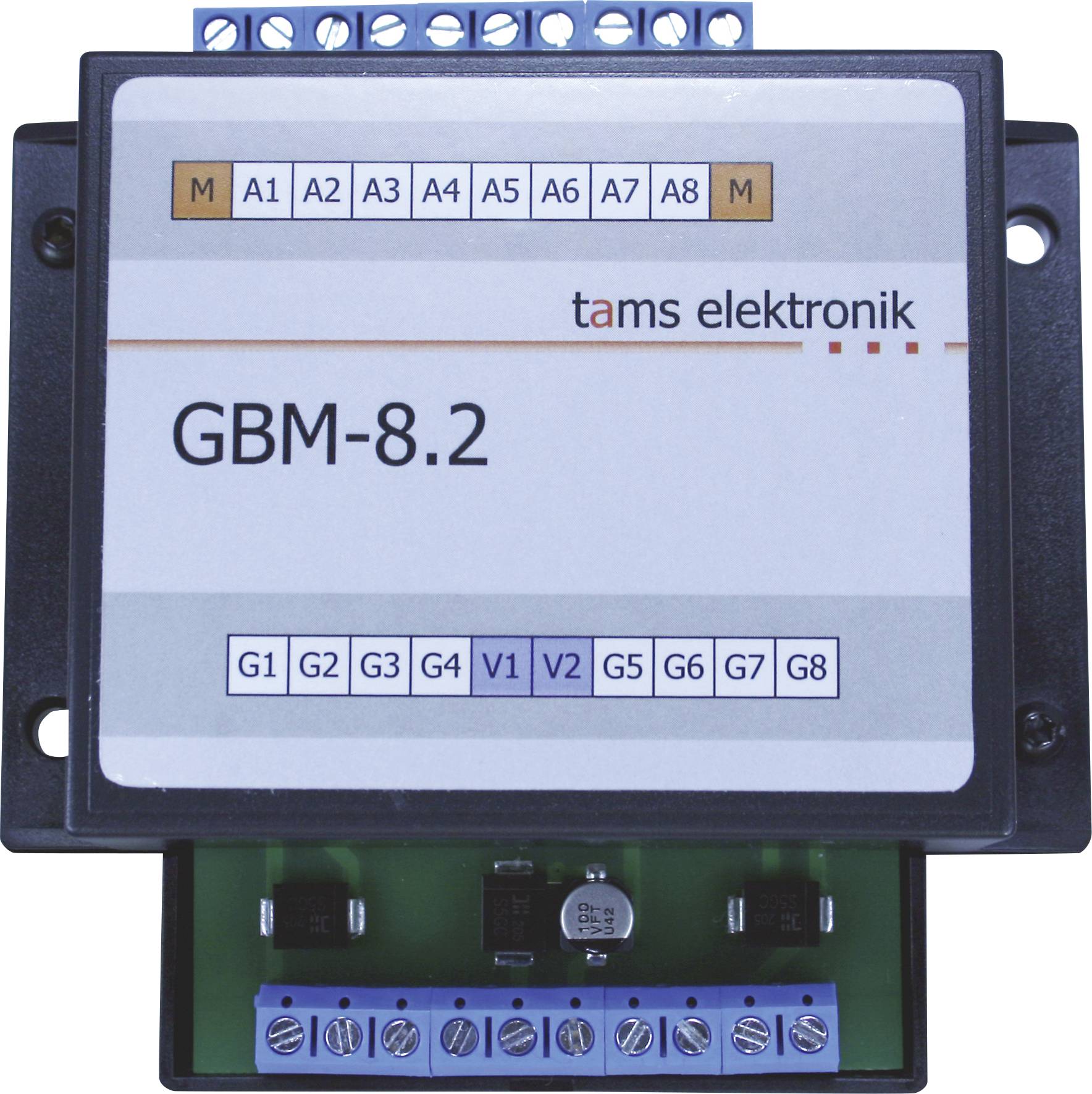

Detektor obsadenosti koľají TAMS Elektronik GBM-8.2
- Vstupy a výstupy sú galvanicky oddelené
- Vhodné pre všetky nominálne veľkosti
Technické parametre
- Počet monitorovaných úsekov trate: 8
- Vyhodnotenie správ o obsadenosti: v porovnaní s množstvom následných komponentov
- galvanické oddelenie: medzi vstupmi a výstupmi
- Vchody a východy:
- - 8 vstupov pre pripojenie monitorovaných úsekov trate
- - 8 výstupov na pripojenie vstupov následných spätnoväzobných modulov a/alebo LED diód na indikáciu obsadenosti
- Napájanie: cez koľajnice. Poznámka: Všetky úseky trate musia byť na rovnakom zosilňovači napájania alebo napájané spoločným transformátorom.
- Maximálny prúd v úsekoch koľaje: 6 A na úsek koľaje
- Maximálny prúd na výstup: 500 mA
- Citlivosť: 1 mA … 15 mA. Nastavenie pomocou trimovacieho potenciometra samostatne pre každú z 8 sekcií trate
- Rozmery dosky plošných spojov: 63 x 97 mm
- Rozmery vrátane krytu: 100 x 98 x 35 mm
- Kategória výrobku
hlásič obsadené koľaje
- Prevedenie modelu
Príslušenstvo
- Výstupný prúd
500 mA
- Dĺžka
100 mm
- Šírka
98 mm
- V
35 mm
- Rozmer.
(d x š x v) 100 x 98 x 35 mm
- Vekové kategórie
od 15 rokov
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775681 TAMS Elektronik 52-01187-01 hlásič obsadené koľaje Príslušenstvo
Popis
„Správna“ citlivosť, pri ktorej detektor obsadenosti koľaje rozpozná spotrebič energie v úseku, závisí od viacerých faktorov: Napríklad, ak majú vozidlá, ktorých nápravy sú potiahnuté odporovým náterom, spustiť hlásenie, je potrebná veľmi vysoká citlivosť. V digitálnych systémoch sa však vysoká citlivosť môže stať problémom, ak rušivé napätia z digitálneho systému spôsobujú nesprávne hodnoty.
S GBM-8.2 je možné citlivosť pre každú sekciu hlásenia nastaviť samostatne pomocou trimmeru a prispôsobiť ju individuálnym požiadavkám.
Oblasti použitia:
- Systémy všetkých menovitých veľkostí (do 6 A na úsek koľaje)
- Digitálne systémy (nezávislé od formátu) v kombinácii so spätnoväzobnými modulmi, ktoré čítajú uzemňovacie kontakty (napr. s88)
- analógové systémy (jednosmerný alebo striedavý prúd). Poznámka: Vzhľadom na svoju konštrukciu dokáže GBM-8.2 v analógových jednosmerných systémoch detekovať vozidlá vchádzajúce na monitorovaný úsek trate iba z jedného smeru.
Tento text bol preložený strojovo.
S GBM-8.2 je možné citlivosť pre každú sekciu hlásenia nastaviť samostatne pomocou trimmeru a prispôsobiť ju individuálnym požiadavkám.
Oblasti použitia:
- Systémy všetkých menovitých veľkostí (do 6 A na úsek koľaje)
- Digitálne systémy (nezávislé od formátu) v kombinácii so spätnoväzobnými modulmi, ktoré čítajú uzemňovacie kontakty (napr. s88)
- analógové systémy (jednosmerný alebo striedavý prúd). Poznámka: Vzhľadom na svoju konštrukciu dokáže GBM-8.2 v analógových jednosmerných systémoch detekovať vozidlá vchádzajúce na monitorovaný úsek trate iba z jedného smeru.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1-koľajový detektor obsadenosti GBM-8.2, verzia: kompletná jednotka v kryte
