TAMS Elektronik 51-04116-01-C riadenie odstavného nádraží hotový modul základný modul

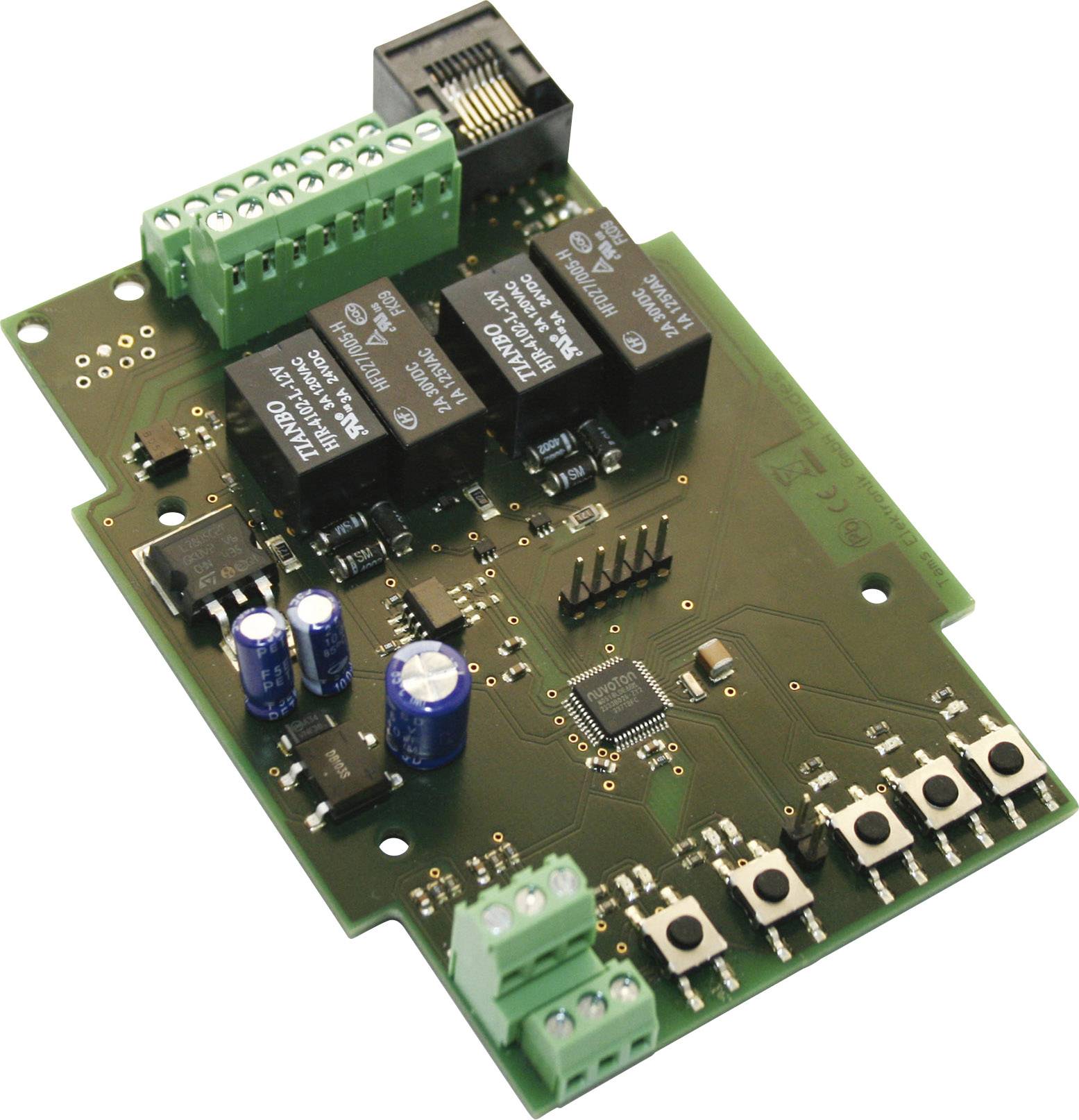

Zelená doska plošných spojov s viacerými kondenzátormi, odpormi a tlačidlami. Hore ethernetový port, vľavo zelené svorkovnice.

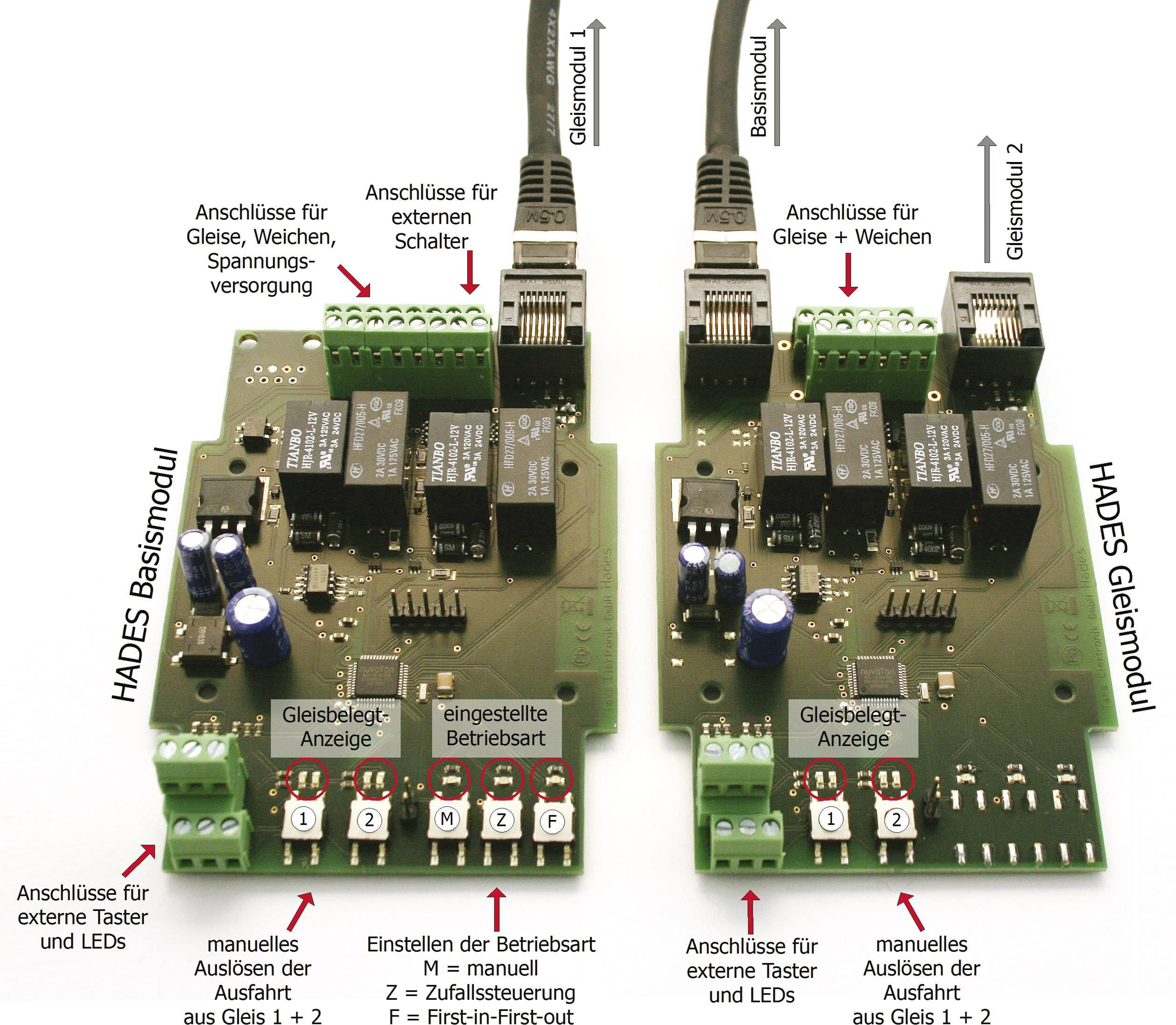

'Dva moduly HADES pre modelovú železnicu. Ľavý je základný modul, pravý je modul koľaje. Oba moduly zobrazujú pripojenia a spínacie plochy.'

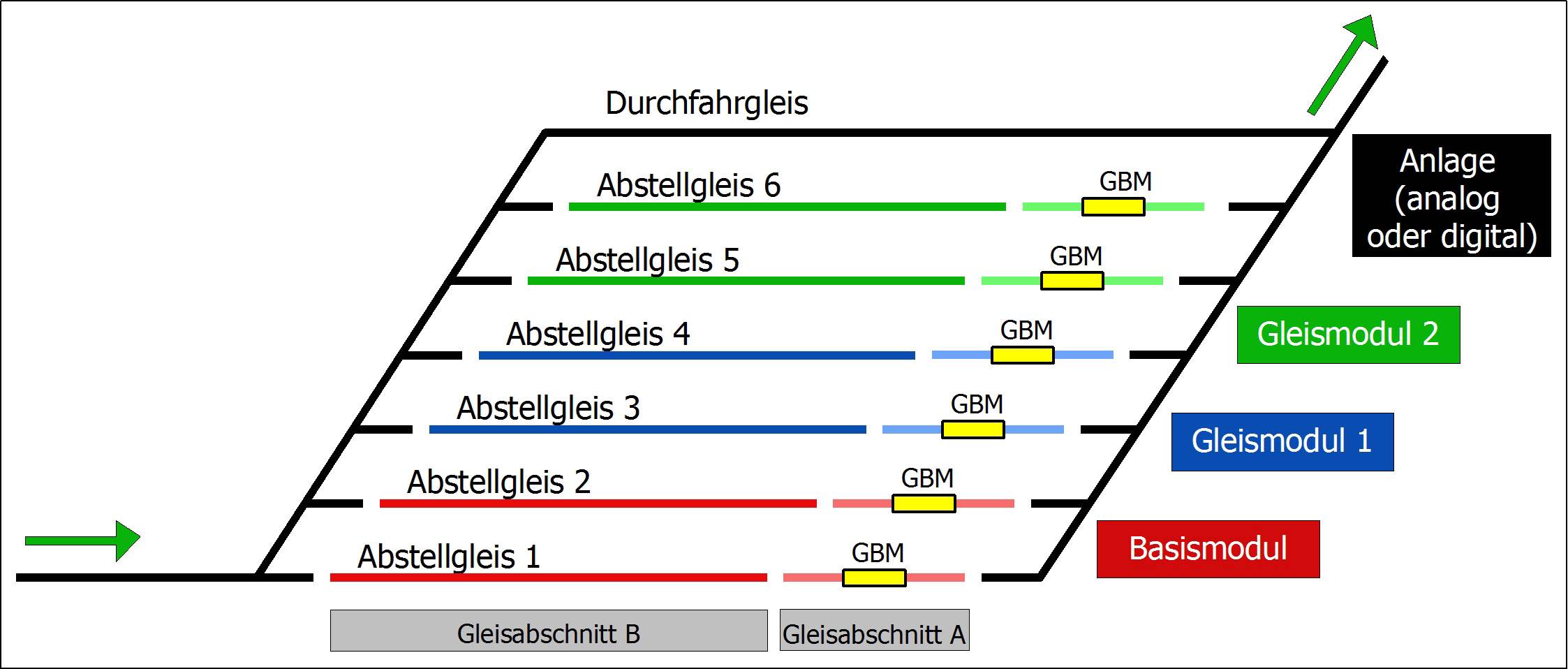

Diagram železničnej triediacej stanice so šiestimi odstavnými koľajami, označenými od 1 do 6. Obsahuje moduly 'Základný modul', 'Koľajový modul 1' a 'Koľajový modul 2'.

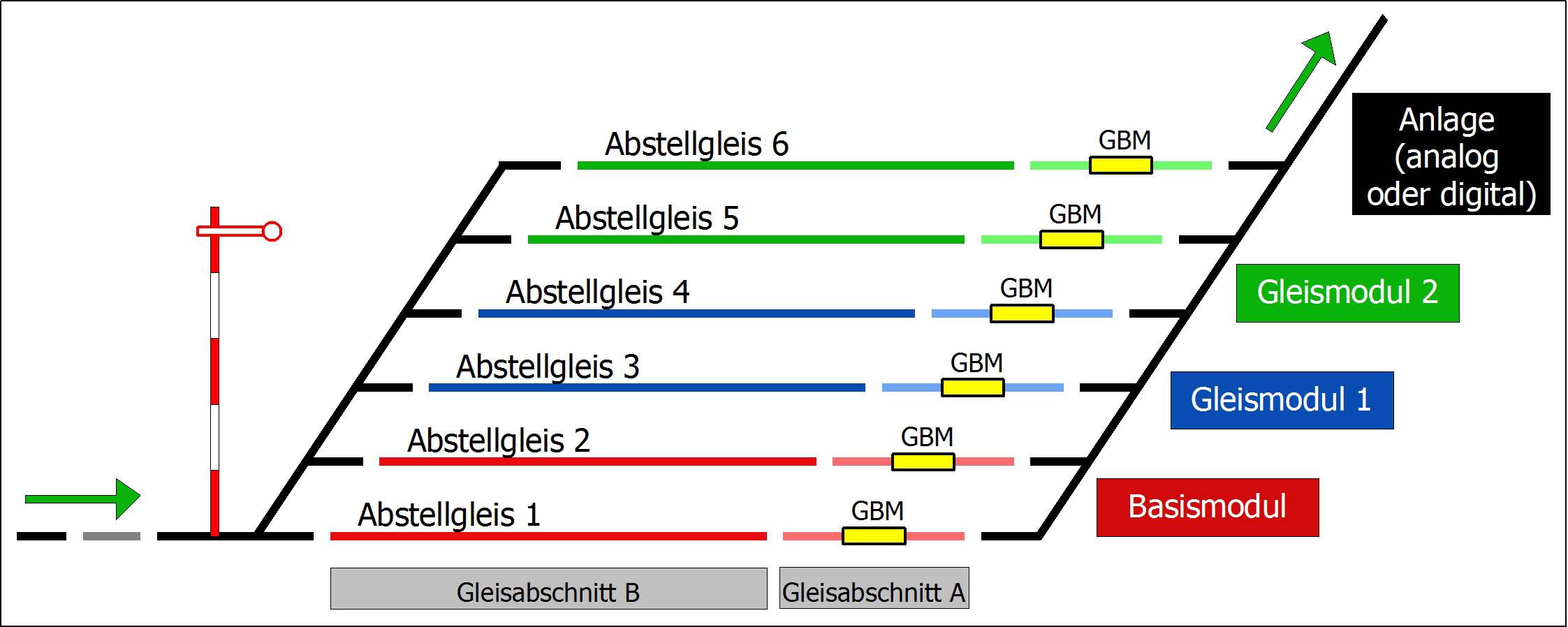

Diagram koľajiska s piatimi odstavnými koľajami, pomenovanými od 1 do 6. Farebné línie vyznačujú moduly a úseky.

1/4

Okamžité doručenie: St 9. 9.

10 Ks

Počet

Celkom (101,62 € / kus)

101,62 €

bez DPH.

Doprava zadarmo

Už len 10 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: riadenie odstavného nádraží

Vlastnosti: základný modul

Prevedenie modelu: hotový modul

Výstupný prúd: 3 A

Prevádzkové napätie: 12-18 V DC/AC

Vekové kategórie: od 15 rokov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1492023 TAMS Elektronik 51-04116-01-C riadenie odstavného nádraží hotový modul základný modul

Popis

Vlaky vstupujúce do cieľovej oblasti sú automaticky smerované na prvú voľnú stopu. Ak je vlečka voľná, HADES prepne príslušnú účasť. Krátka časť vlečky je bez napätia pred výstupným spínačom. Len čo integrovaný detektor obsadenia koľaje deteguje spotrebiča energie, nastaví sa vstupný bod a úsek za týmto vstupným bodom sa vypne. Vlak zastaví bez ohľadu na to, či rušeň ťahá alebo tlačí.

Základný modul monitoruje a ovláda prvé dve vlečky. Prídavný traťový modul monitoruje a ovláda ďalšie 2 vlečky (je možné pripojiť max. 15 traťových modulov).

V prípade poruchy blikajú LED diódy a výstup ostatných vlakov je blokovaný. Ak zlyhalo iba koľajové napätie, po opätovnom zapnutí pokračuje prevádzka s poslednými nastaveniami.

Tento text bol preložený strojovo.

Prevedenie

2 až 32 vlečiek
Je možný nerovnomerný počet vlečiek
Prevádzkové režimy: „First-in-First-out“, náhodné ovládanie, manuálne spustenie pomocou tlačidla
Pripojenie modulov pomocou prepojovacích káblov RJ-45
Blokovanie výstupu pomocou externého spínača na základnom module
Max. Výstupný prúd: 3000 mA na vlečku.
