TAMS Elektronik 52-01017-01 hlásič obsadené koľaje Príslušenstvo
EAN:
Označenie výrobcu:
Objednávacie číslo:
7 Ks
Počet
Celkom (42,27 € / kus)
42,27 €
bez DPH.
Už len 7 Ks skladom!
Hlavné benefity

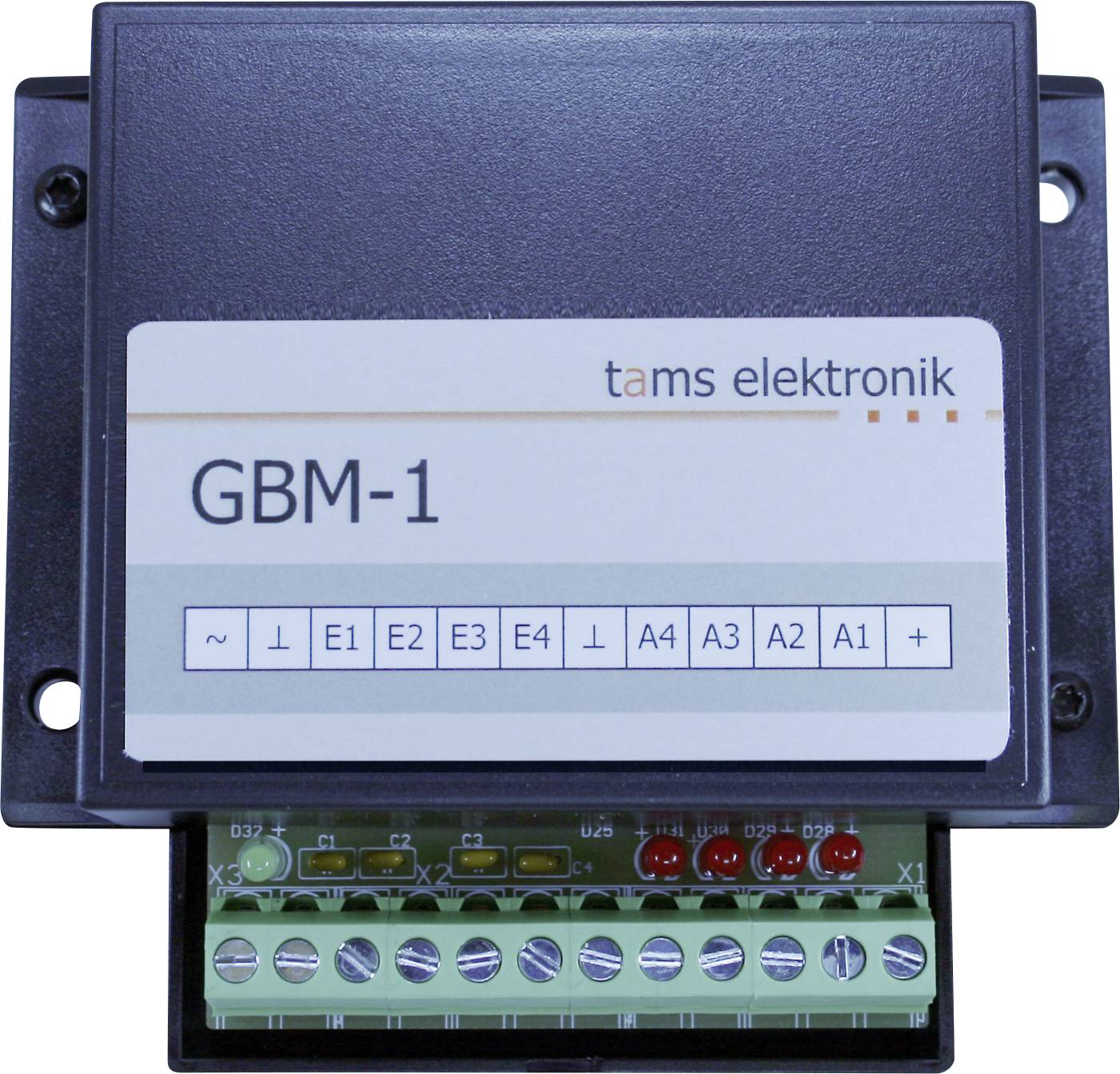

Detektor obsadenosti koľají TAMS Electronics GBM-1
- Optimalizované pre použitie v analógových systémoch
- Priame pripojenie spotrebičov do 500 mA
Technické parametre
- Počet monitorovaných úsekov trate: 4
- Vyhodnotenie správ o obsadenosti: v porovnaní s množstvom následných komponentov
- Vchody a východy:
- - 4 vstupy pre pripojenie monitorovaných úsekov trate
- - 4 výstupy na pripojenie externých indikačných LED diód alebo svetiel, sekundárnych obvodov alebo vstupov digitálnych spätnoväzobných modulov
- Napájanie: 12 - 18 voltov jednosmerného alebo striedavého prúdu. POZOR! GBM-1 nesmie byť napájaný cez transformátory alebo digitálne zosilňovače, ktoré poskytujú trakčný prúd.
- Maximálny prúd na úsek koľaje: 1 200 mA
- Maximálny prúd na výstup: 500 mA
- Maximálny celkový prúd výstupov: 2 000 mA
- Citlivosť: min. 0,1 A (nastaviteľná)
- Rozmery dosky plošných spojov: 72 x 82 mm
- Rozmery vrátane krytu: 100 x 90 x 35 mm
- Kategória výrobku
hlásič obsadené koľaje
- Prevedenie modelu
Príslušenstvo
- Výstupný prúd
500 mA
- Dĺžka
100 mm
- Šírka
90 mm
- V
35 mm
- Rozmer.
(d x š x v) 100 x 90 x 35 mm
- Vekové kategórie
od 15 rokov
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775680 TAMS Elektronik 52-01017-01 hlásič obsadené koľaje Príslušenstvo
Popis
Použitie v analógových jednosmerných alebo striedavých systémoch
- Vysoká citlivosť (1 mA). V jednosmerných systémoch detekuje GBM-1 aj vozidlá, ktorých nápravy boli potiahnuté odporovým náterom a ktoré inak nespotrebúvajú žiadny prúd.
- Detekcia vozidiel bez ohľadu na smer jazdy, ktorým vchádzajú na úsek trate (v analógových jednosmerných systémoch)
- Štyri výstupy, každý s 500 mA, pre priame pripojenie viacerých zariadení.
Možné použitia:
- Vizualizácia obsadených úsekov trate na integrovaných LED diódach a voliteľne na externých LED diódach alebo lampách (napr. v ovládacom paneli)
- Priame pripojenie následných spotrebičov (do 500 mA), ktoré sa majú zapínať a vypínať v závislosti od obsadenosti úsekov trate.
- Súčasť automatizovaného riadiaceho systému, napr. blokového riadiaceho systému
Použitie v digitálnych systémoch
- Je možné pripojenie digitálnych spätnoväzobných modulov (napr. spätnoväzobných modulov S88), ktoré sa prepínajú na zem
- NEBEZPEČENSTVO! Avšak kvôli vysokej citlivosti GBM-1 môžu rušivé napätia z digitálneho systému spôsobiť falošné hodnoty.
- Vhodnejší na použitie v digitálnych systémoch: Detektor obsadenosti koľají GBM-8.2.
Tento text bol preložený strojovo.
- Vysoká citlivosť (1 mA). V jednosmerných systémoch detekuje GBM-1 aj vozidlá, ktorých nápravy boli potiahnuté odporovým náterom a ktoré inak nespotrebúvajú žiadny prúd.
- Detekcia vozidiel bez ohľadu na smer jazdy, ktorým vchádzajú na úsek trate (v analógových jednosmerných systémoch)
- Štyri výstupy, každý s 500 mA, pre priame pripojenie viacerých zariadení.
Možné použitia:
- Vizualizácia obsadených úsekov trate na integrovaných LED diódach a voliteľne na externých LED diódach alebo lampách (napr. v ovládacom paneli)
- Priame pripojenie následných spotrebičov (do 500 mA), ktoré sa majú zapínať a vypínať v závislosti od obsadenosti úsekov trate.
- Súčasť automatizovaného riadiaceho systému, napr. blokového riadiaceho systému
Použitie v digitálnych systémoch
- Je možné pripojenie digitálnych spätnoväzobných modulov (napr. spätnoväzobných modulov S88), ktoré sa prepínajú na zem
- NEBEZPEČENSTVO! Avšak kvôli vysokej citlivosti GBM-1 môžu rušivé napätia z digitálneho systému spôsobiť falošné hodnoty.
- Vhodnejší na použitie v digitálnych systémoch: Detektor obsadenosti koľají GBM-8.2.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1-koľajový detektor obsadenosti GBM-1, verzia: kompletná jednotka v kryte
