Testec TT-SI 7002 diferenciálna sonda 25 MHz 20:1, 50:1, 200:1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (329,27 € / kus)
329,27 €
bez DPH.
Doprava zadarmo
Hlavné benefity
meracia sonda pre osciloskop
- Deliaci faktor:20:1, 50:1, 200:1
- Bandwidth25 MHz
Technické parametre
- Presnosť jednosmerného prúdu: ± 2
- Kategória výrobku
diferenciálna sonda
- Šírka pásma
25 MHz
- Deliaci pomer
20:1
50:1
200:1
- Doba zvýšenie
14 ns
23 ns
- Vstupná kapacita
1.2 pF
- Vstupný odpor
5 M Ω
bez certifikátu
- Hmotnosť
250 g
- Kategória merania
CAT III 700 V
- Šírka
55 mm
- V
30 mm
- Dĺžka
195 mm
Na stiahnutie
Datasheet
Datasheet 2255385 Testec TT-SI 7002 diferenciálna sonda 25 MHz 20:1, 50:1, 200:1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2255385 Testec TT-SI 7002 diferenciálna sonda 25 MHz 20:1, 50:1, 200:1
Informácie
Informácie 2255385 Testec TT-SI 7002 diferenciálna sonda 25 MHz 20:1, 50:1, 200:1
Popis

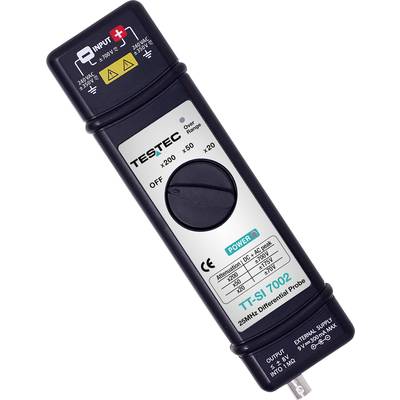

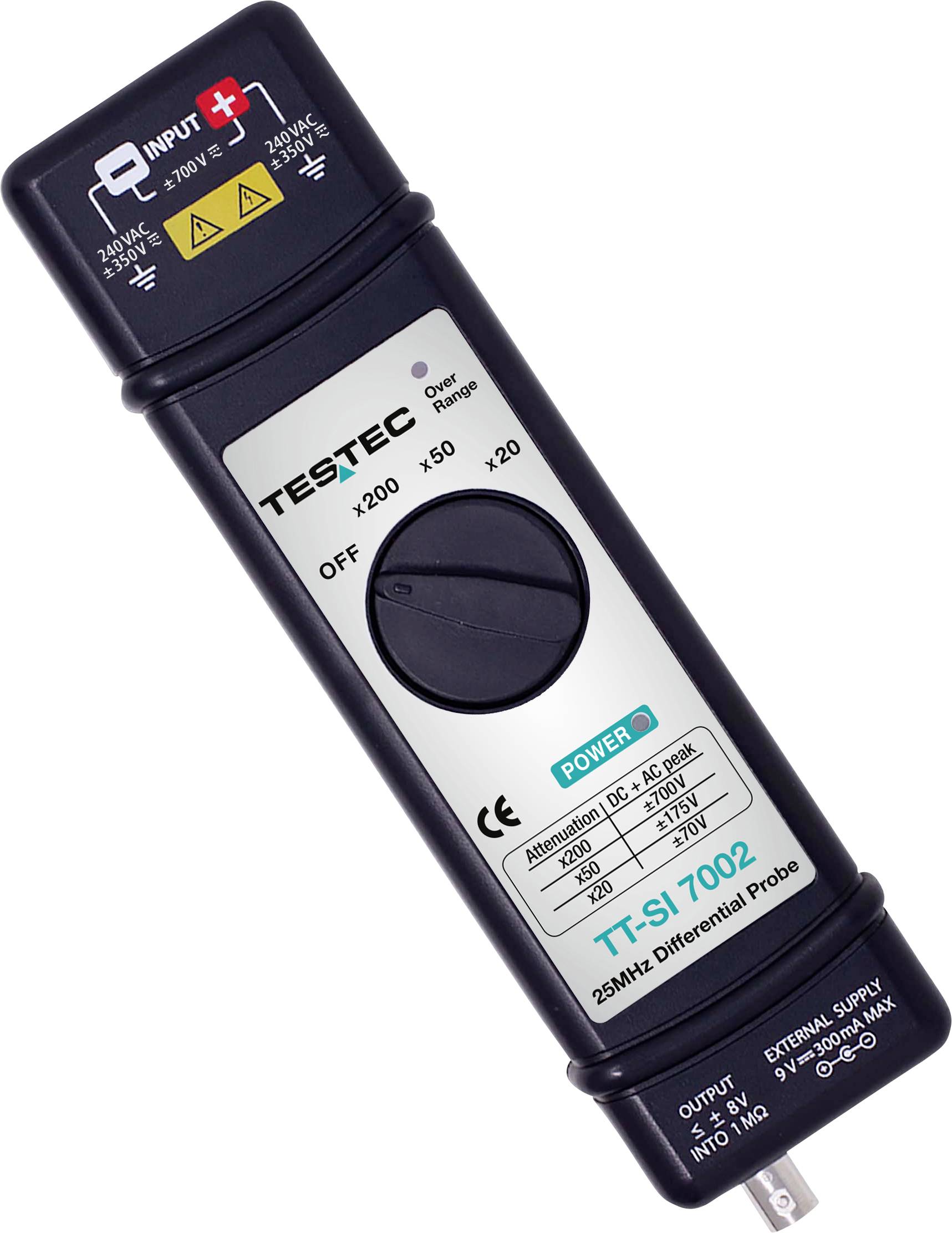

Aktívna diferenčná sonda TT-SI 7002 umožňuje bezpečné a presné meranie vysokého napätia medzi dvoma napäťovými bodmi, pričom žiadny z nich nesúvisí so zemou. Táto hlava sondy je navrhnutá pre veľké množstvo meraní až do 25MHz / ± 700V a je kompatibilná s uzemnenými osciloskopmi všetkých bežných výrobcov. Napájanie sa dodáva pomocou priloženého sieťového adaptéra.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Šírka pásma: 25 MHz
- Delícky faktor: x20 / x50 / x200
- Presnosť jednosmerného prúdu: ±2
- Maximálne vstupné napätia:
- Diferenciál:
- ±70 V (DC + AC špička) pri 20-násobnom
- ±175 V (DC + AC špička) pri 50násobnom napätí
- ±700 V (DC + AC špička) pri x200
- k zemi: 240 V AC CAT III
- Bezpečnostná norma: IEC1010-031:2015
Rozsah dodávky
- 2 x testovacie káble s izolovanými banánovými sviečkami 4 mm (červená a čierna)
- 2 x zvieracie háčiky (červené a čierne)

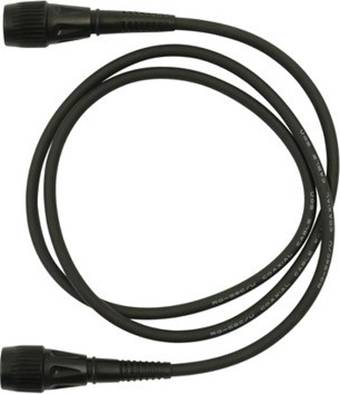

- 1 x izolovaná meracia čiara BNC 100 cm

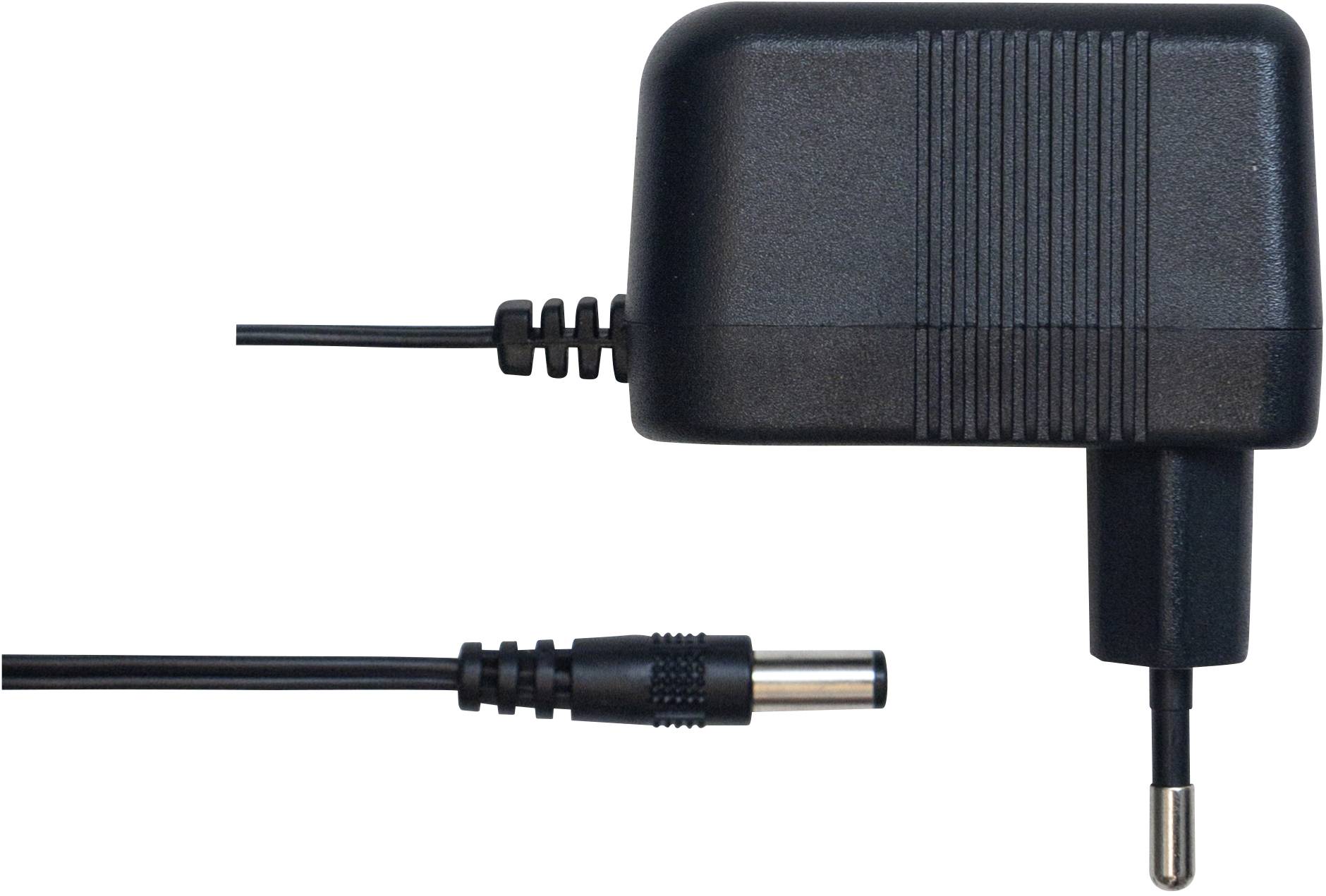

- 1 x sieťový adaptér 220 V, verzia EU
