Name: Uni-T UTG1042X Arbitrárny generátor funkcií 1 µHz - 40 MHz 2-kanálová arbitrárne
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

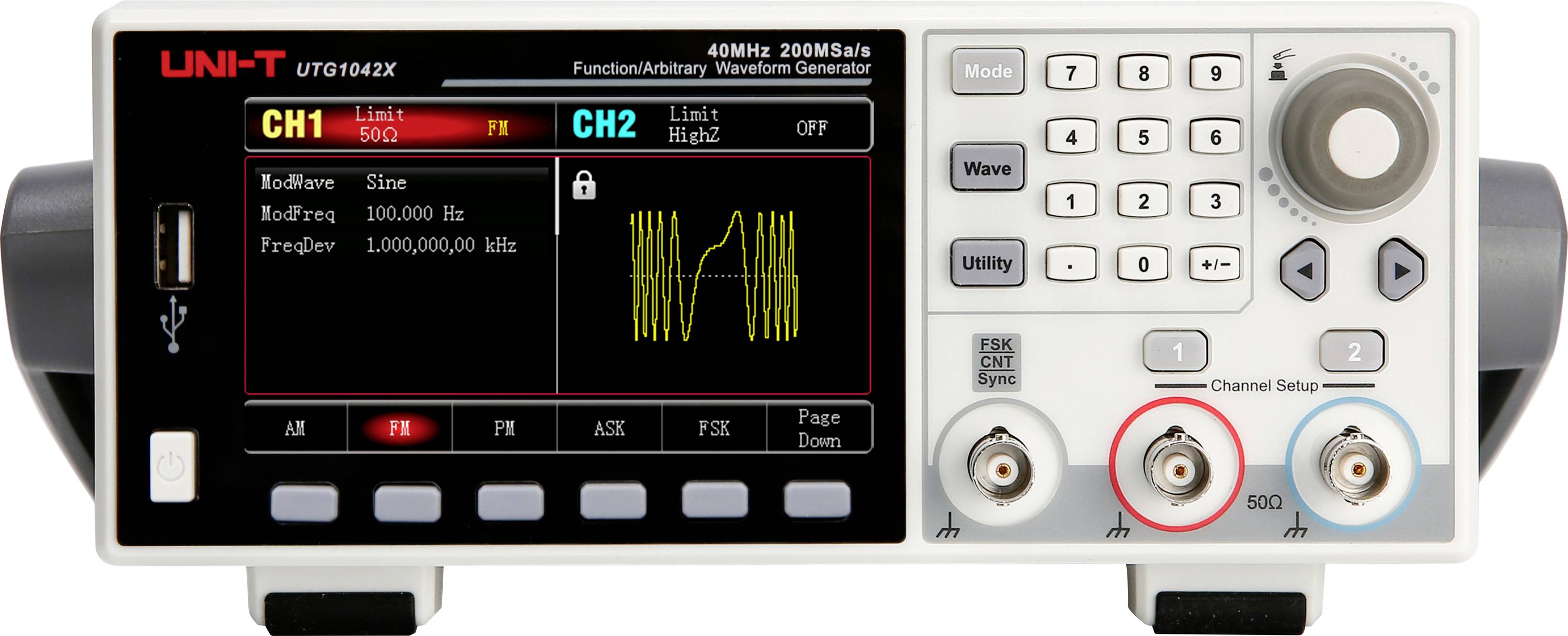

Čelný panel digitálneho generátora funkcií/ľubovoľného tvaru vlny s nastaveniami CH1 a CH2, zobrazením tvaru vlny, klávesnicou a tromi výstupnými konektormi, pričom stredný konektor je zvýraznený červenou farbou.

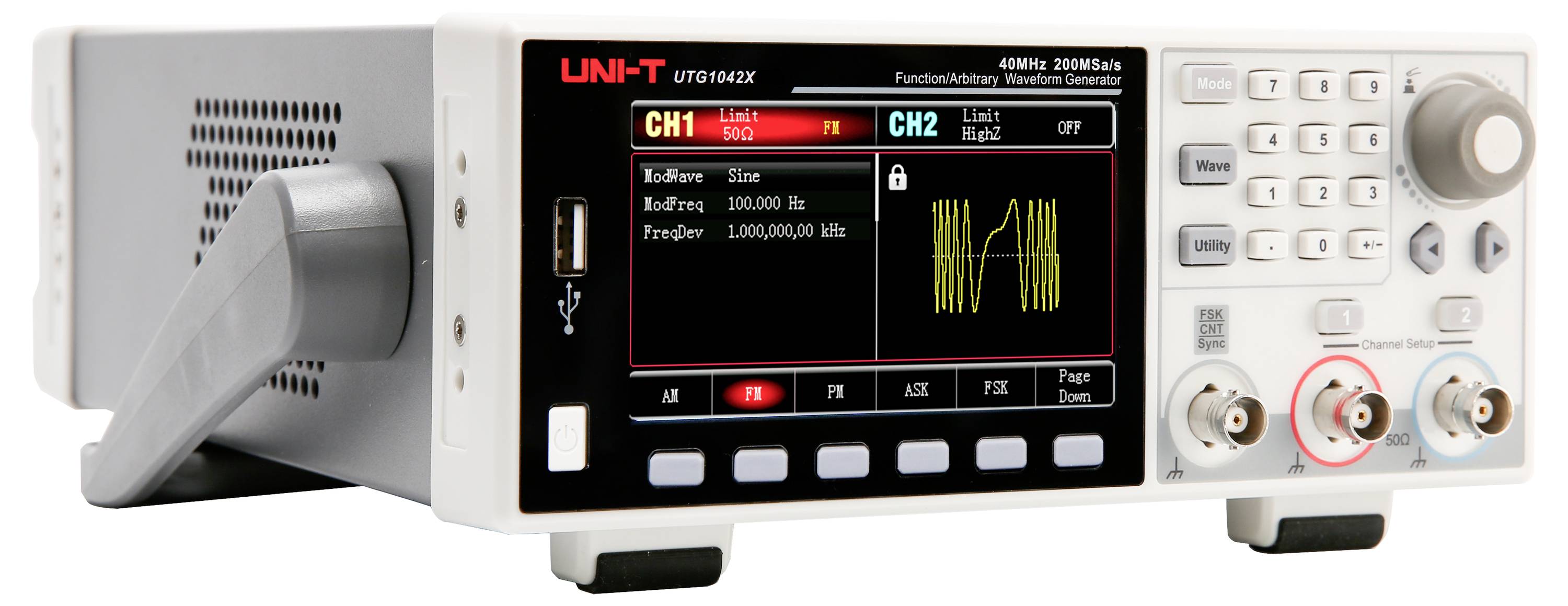

Uni-T UTG1042X Arbitrárny generátor funkcií 1 µHz - 40 MHz 2-kanálová arbitrárne-1

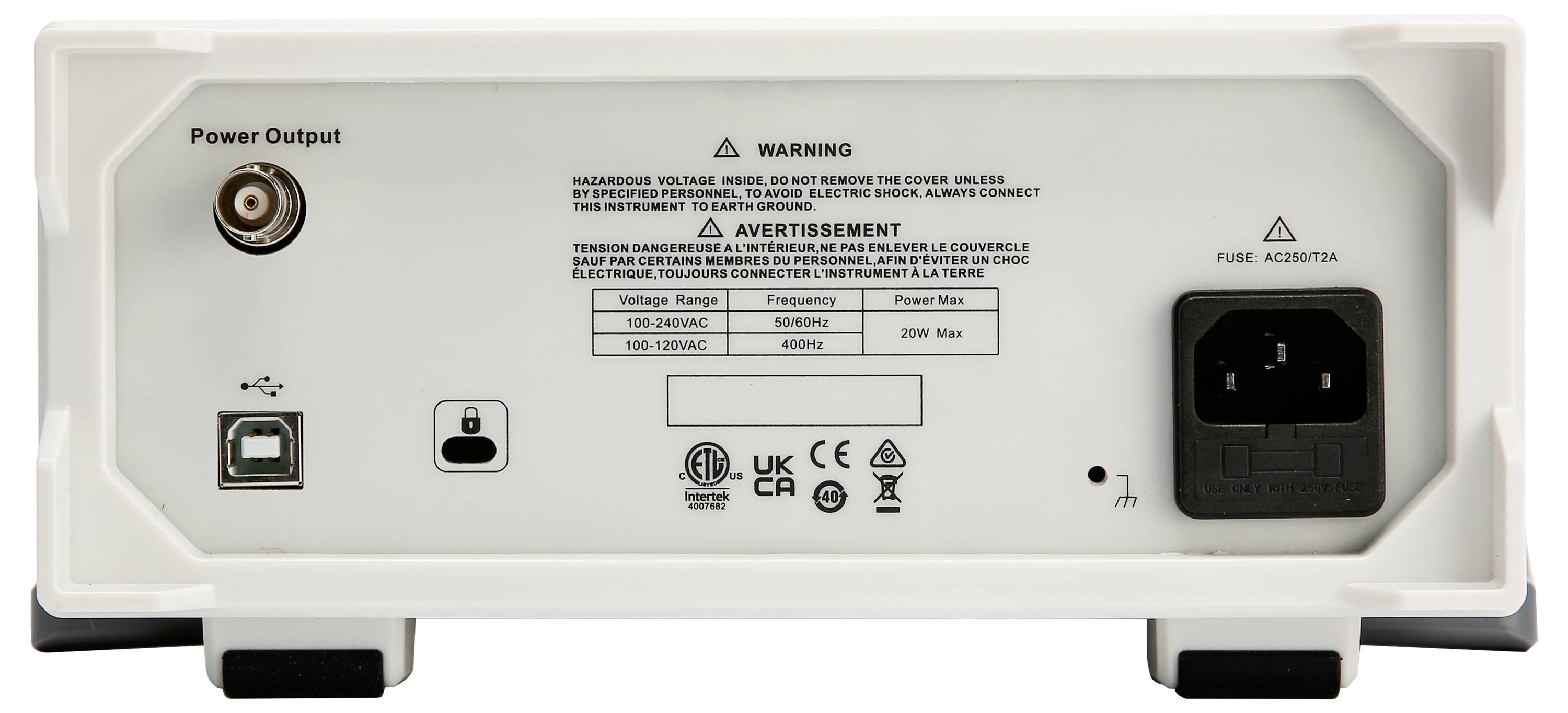

Uni-T UTG1042X Arbitrárny generátor funkcií 1 µHz - 40 MHz 2-kanálová arbitrárne-2

1/3

Datasheety: (PDF)

20 Ks

Celkom (400,73 € / kus)

439,00 €

-9 %

400,73 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Generátor ľubovoľných funkcií UNI-T UTG1042X 40MHz 2-kanálový 200MSa/S 4kpts4,3-palcový TFT LCD displej

Maximálna výstupná frekvencia: 40 MHz
Vzorkovacia frekvencia: 200 MSa/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 2
Ľubovoľná dĺžka priebehu: 4 kpts
Displej: 4,3-palcový TFT LCD

Technické parametre

8-palcový farebný TFT LCD displej, WVGA (800 x 480)

Výstupný tvar signálu: Sínusová vlna, obdĺžniková vlna, nábehová vlna, harmonická vlna, pulzná vlna, šumová vlna, jednosmerné napätie a ľubovoľný priebeh

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 40 MHz

Výstup signálu: arbitrárne

Frekvenčný rozsah sinus: 1 µHz bis 40 MHz

Činiteľ harmonického skreslenia sinus: 0,2 %

Frekvenčný rozsah obdĺžnik: 1 µHz bis 30 MHz

Doba nábehu obdĺžnik: 7 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz bis 2 MHz

Frekvenčný rozsah ARB: 1 µHz bis 420 MHz

: bez certifikátu

Funkcia kmitočtu: Podporuje lineárne a logaritmické frekvenčné rozmítanie

Vnútorná modulácia: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externé modulácie: Podporuje externú digitálnu a analógovú moduláciu

VCF: Riadené externou analógovou moduláciou

Spúšťač (synchrónne): Interné, externé a manuálne zdroje spúšťania

Gate (asynchrónne): Podporuje burst režim (gated) cez externé digitálne rozhranie

Externé meranie frekvencie: Integrovaný 6-bitový frekvenčný čítač, rozsah 100 MHz až 800 MHz

Rozmer.: (š x v) 336 mm x 164 mm

Hmotnosť: 3.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 40 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia
výkonový zosilňovač

Šírka: 336 mm

V: 164 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: 230 V AC

Typ: UTG1042X

Na stiahnutie

Datasheet

Datasheet 3757393 Uni-T UTG1042X Arbitrárny generátor funkcií 1 µHz - 40 MHz 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3757393 Uni-T UTG1042X Arbitrárny generátor funkcií 1 µHz - 40 MHz 2-kanálová arbitrárne

Popis

UTG1042X ponúka presný a stabilný výstup signálu s rozlíšením až 1 μHz. Je to cenovo dostupný, vysoko výkonný a multifunkčný generátor funkčných a ľubovoľných tvarov vĺn. Produkuje presné, stabilné, čisté a nízko skreslené výstupné signály. Vďaka jednoduchej obsluhe, vynikajúcim technickým údajom a užívateľsky prívetivému grafickému displeju je to všestranné zariadenie pre aplikácie vo vzdelávaní, testovaní a výrobe.

Tento text bol preložený strojovo.

Prevedenie

Dvojkanálový výstup s rovnakým výkonom: Dva nezávislé vysokovýkonné výstupy so stabilnou amplitúdou aj pri vysokých frekvenciách.
Ultranízke chvenie: Signál s obdĺžnikovou vlnou až do 10 MHz s chvením menej ako 200 ps pre čisté hrany signálu
Vysoký pomer signálu k šumu: Čistá kvalita signálu aj pri veľkých odchýlkach a nízkych úrovniach signálu.
Voliteľný modul zosilňovača výkonu: Výstupný výkon až 4 W pre náročné aplikácie
Flexibilná funkcia Burst: Tri režimy na generovanie rôznych pulzných sekvencií
Viaceré typy modulácie: Podpora pre AM, FM, PM, FSK, ASK, PSK a PWM
Funkcia rozmítania: Lineárne a logaritmické rozmítanie frekvencie

Rozsah dodávky

UTG1042X x 1
Napájací kábel x 1
1x USB kábel
Priechodný kábel BNC-BNC × 1
Kábel s krokosvorkami BNC (červený a čierny) × 1

Rady

Iné modely

- UTG1022X-PA: výstupná frekvencia 20 MHz, vzorkovacia frekvencia 200 MSa/s, 16-bitové rozlíšenie, 2 kanály, 4 kpts ľubovoľnej dĺžky signálu, 4,3″ TFT-LCD.

- UTG1022X: výstupná frekvencia 20 MHz, vzorkovacia frekvencia 200 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 4 kpts, 4,3″ TFT-LCD.
