Joy-it JT-JDS6600 Arbitrárny generátor funkcií 15 MHz - 0.01 µHz 2-kanálová trojuholník, obdĺžnikový, signál, sínusový,

DDS signálový generátor na stole. Zobrazuje digitálny displej frekvencie a amplitúdy, s viacerými ovládacími prvkami a konektormi.

DDS signálový generátor s displejom zobrazuje údaje o priebehu signálu. Značenia: funkčné tlačidlá, otočný gombík, vstupné/výstupné pripojenia.

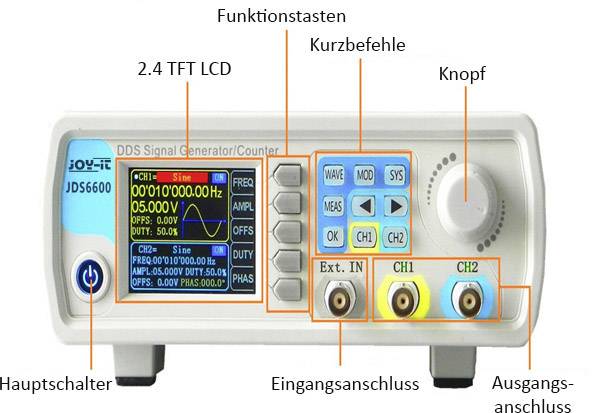

DDS signálový generátor s displejom a ovládacími prvkami. Popisy označujú hlavný prepínač, funkčné a rýchle tlačidlá, gombík, vstupné a výstupné konektory.

1/3

Datasheety: (PDF)

Okamžité doručenie: Ut 22. 9.

122 Ks

Počet

Celkom (105,68 € / kus)

105,68 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

Generátor signálu s frekvenčným čítačom 0-15MHZ

2-kanálový generátor
1 kanálové počítadlo frekvencie
Generuje signály až do 15 MHz
2,4 palcový farebný displej
Viacjazyčný softvér (ovládateľný prostredníctvom menu: nemčina, francúzština, angličtina)

Technické parametre

Funkcia zametania: Frekvenčný rozsah: nastaviteľný medzi 0,01 Hz - 60 MHz, čas: nastaviteľný medzi 0,1 s a 999,9 s, smer: zvyšovanie, znižovanie, zvyšovanie + znižovanie, režim: lineárny alebo logaritmický
Presnosť frekvencie: ± 20 ppm
Frekvenčná stabilita: ± 1 ppm / 3 h
Vzorkovacia rýchlosť: 266 MSa / s
Displej: 2,4-palcový TFT farebný LCD displej, rozlíšenie zvislej vlny, 14 bitov
Rozsah amplitúdy:<10 MHz: 0 - 20 VPP,>10 MHz: 0-10 VPP
Rozlíšenie amplitúdy: 1 mV
Stabilita amplitúdy: ± 5% / 5h
Rovinnosť amplitúdy:<10 MHz: ± 5%,>10 MHz: ± 10%
Výstupná impedancia: 50Ω ± 10%

Výstupný tvar signálu: Sinus, obdĺžnik, trojuholník, polvlna, vlna, exponenciálny vzostup / pokles, impulz, šum, Lorentz-Plus, CMOS a ďalšie

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 15 MHz - 0.01 µHz

Výstup signálu: trojuholník
obdĺžnikový
signál
sínusový
lorenzova krivka
arbitrárne
pulz
šum

Frekvenčný rozsah sinus: 0 - 15 MHz

Činiteľ harmonického skreslenia sinus: < 0,8 %

Frekvenčný rozsah obdĺžnik: 0 - 15 MHz

Doba nábehu obdĺžnik: < 25 ns

Frekvenčný rozsah trojuholník: 0 - 15 MHz

Frekvenčný rozsah ARB: 0 - 6 MHz

: bez certifikátu

Funkcia kmitočtu: 0,01 Hz až 60 MHz

Externé meranie frekvencie: 1 Hz až 100 MHz

Rozmer.: (š x v) 194 mm x 69 mm

Počet kanálov: 2-kanálová

Frekvencia (max.): 0.01 µHz

Frekvencia (min.): 15 MHz

Vlastnosti: vr. počítadlá frekvencie

Šírka: 194 mm

V: 69 mm

Napájanie VDE: 230 V AC
napájanie z el. siete

Typ: JT-JDS6600

Na stiahnutie

Datasheet

Datasheet 2138351 Joy-it JT-JDS6600 Arbitrárny generátor funkcií 15 MHz - 0.01 µHz 2-kanálová trojuholník, obdĺžnikový, signál, sínusový,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2138351 Joy-it JT-JDS6600 Arbitrárny generátor funkcií 15 MHz - 0.01 µHz 2-kanálová trojuholník, obdĺžnikový, signál, sínusový,

Popis

JDS6600-Lite je 2-kanálový generátor signálu, ktorý generuje signály až do 15 MHz. Vďaka svojim rôznym tvarom vĺn, ako napríklad sínus, obdĺžnik, trojuholník, impulz, polvln a oveľa viac, sa dá použiť vo všetkých oblastiach meracej techniky. Ďalej je integrovaný 1-kanálový čítač frekvencie. S frekvenčnou presnosťou +/- 20 ppm a stabilitou +/- 1 ppm / 3h ponúka vynikajúcu kvalitu signálu a flexibilitu. 2,4-palcový farebný displej TFT tiež zaisťuje optimálnu užívateľskú prívetivosť, čo vedie k širokému spektru možných použití.
JDS6600 Lite je vybavený viacjazyčným softvérom a dokáže komunikovať v nemčine, angličtine a francúzštine.

Tento text bol preložený strojovo.
