VOLTCRAFT FG-30802T Arbitrárny generátor funkcií 1 µHz - 80 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový,

Digitálny funkčný generátor s displejom zobrazuje vlnové priebehy a nastavenia ako frekvencia, amplitúda a fáza pre rôzne kanály.

Osciloskop s dvoma grafickými priebehmi na displeji. Zobrazuje merané údaje o frekvencii a amplitúde. Ovládací panel sa nachádza na pravej strane.

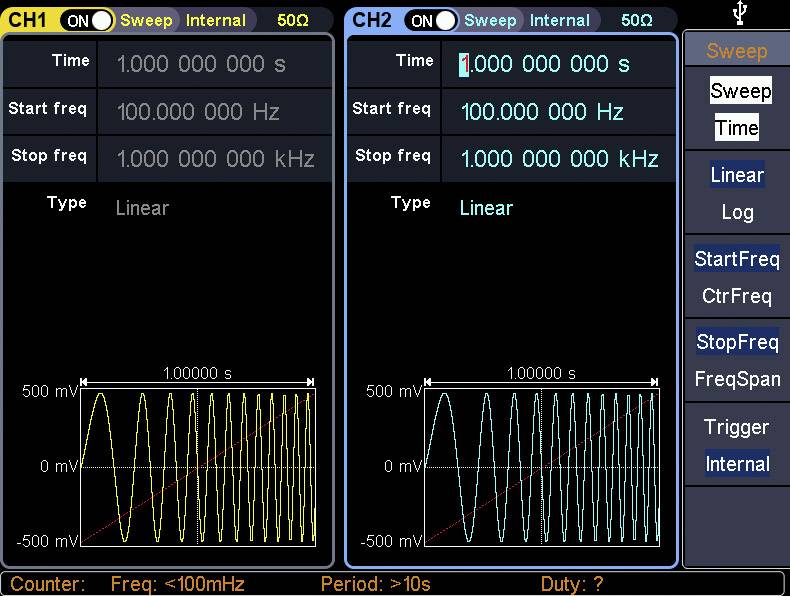

Dva kanály osciloskopa zobrazujú nastavenia signálového generátora; Kanál CH1 žltou farbou, CH2 modrou. Oba nastavené na 'Lineárny sweep'. Grafy dole zobrazujú sinusové vlny.

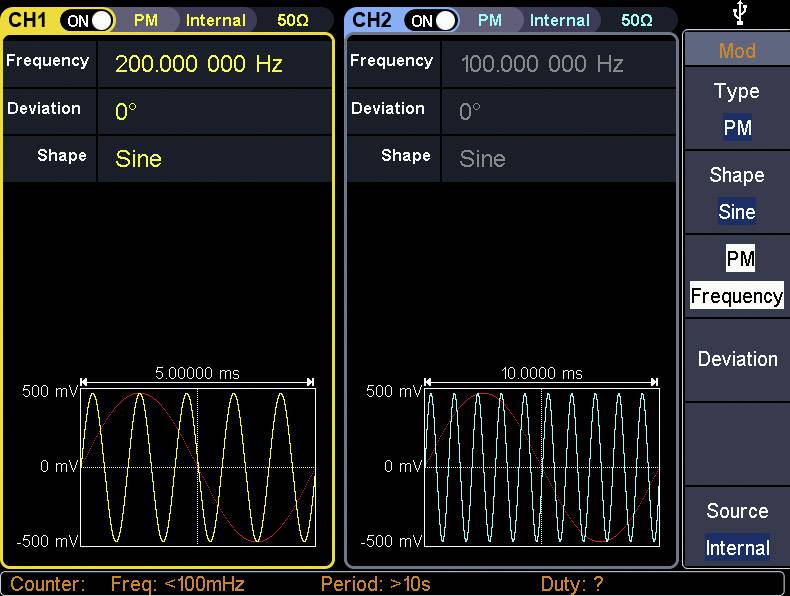

Osciloskop zobrazuje dvakanály CH1 a CH2, oba so sinusovými krivkami. CH1: 200 000 kHz, CH2: 100 000 kHz. Žlté a modré priebehy vĺn.

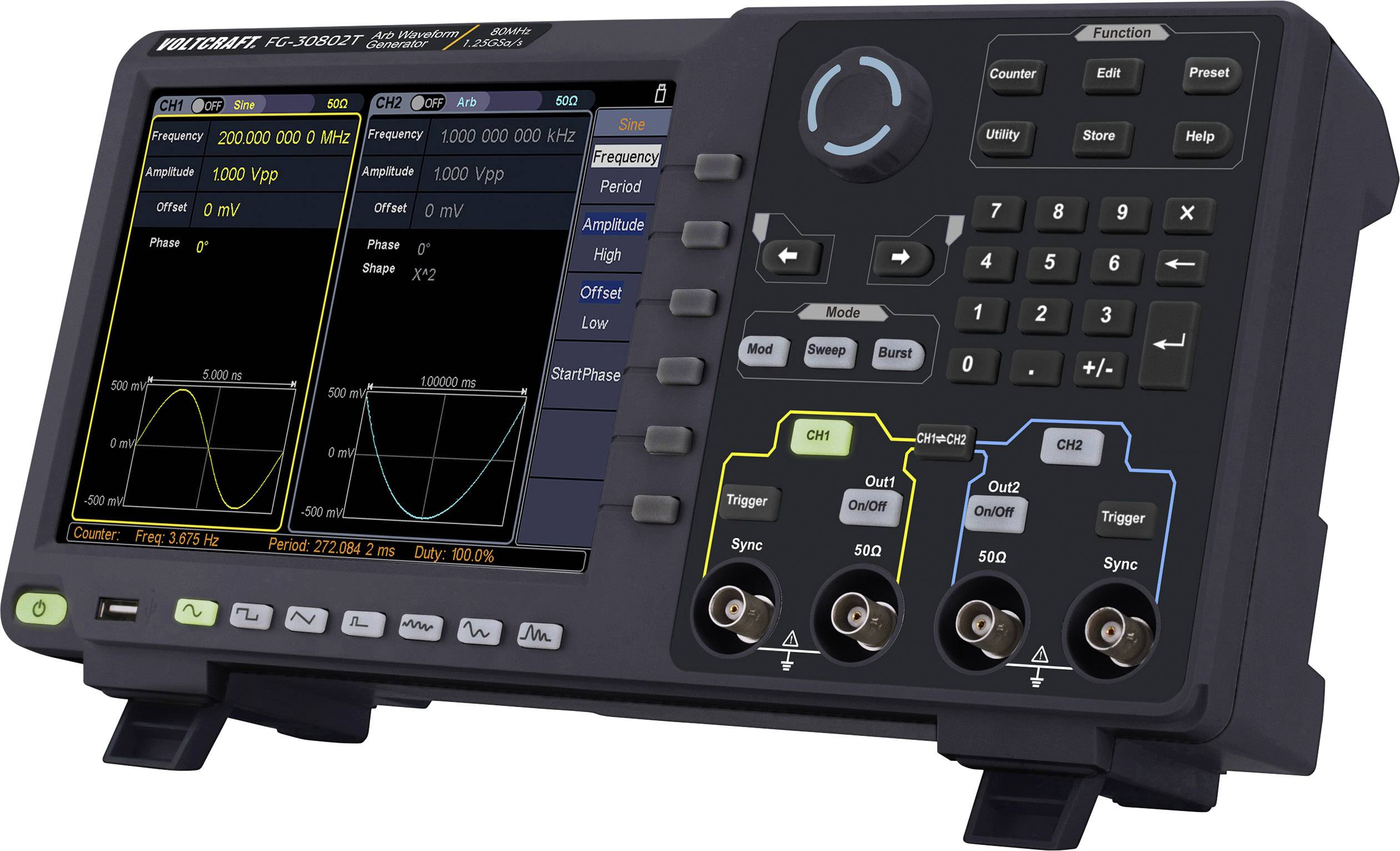

Digitálny osciloskop s dvoma obrazovkami zobrazujúcimi merania frekvencie a amplitúdy. Ovládacie gombíky a konektory sú umiestnené dole.

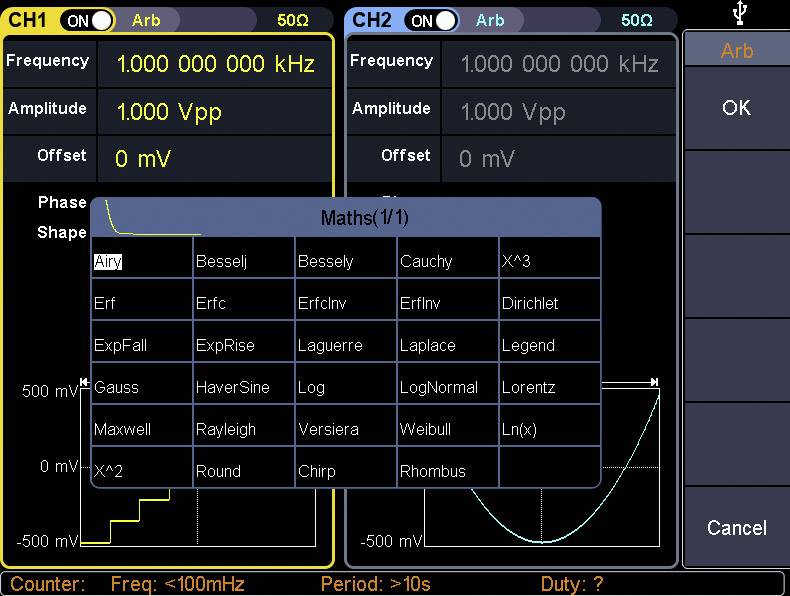

Displej osciloskopu s dvoma kanálmi CH1 a CH2. Zobrazené nastavenia frekvencie, amplitúdy a fázy. Matematické funkcie vo výberovom menu.

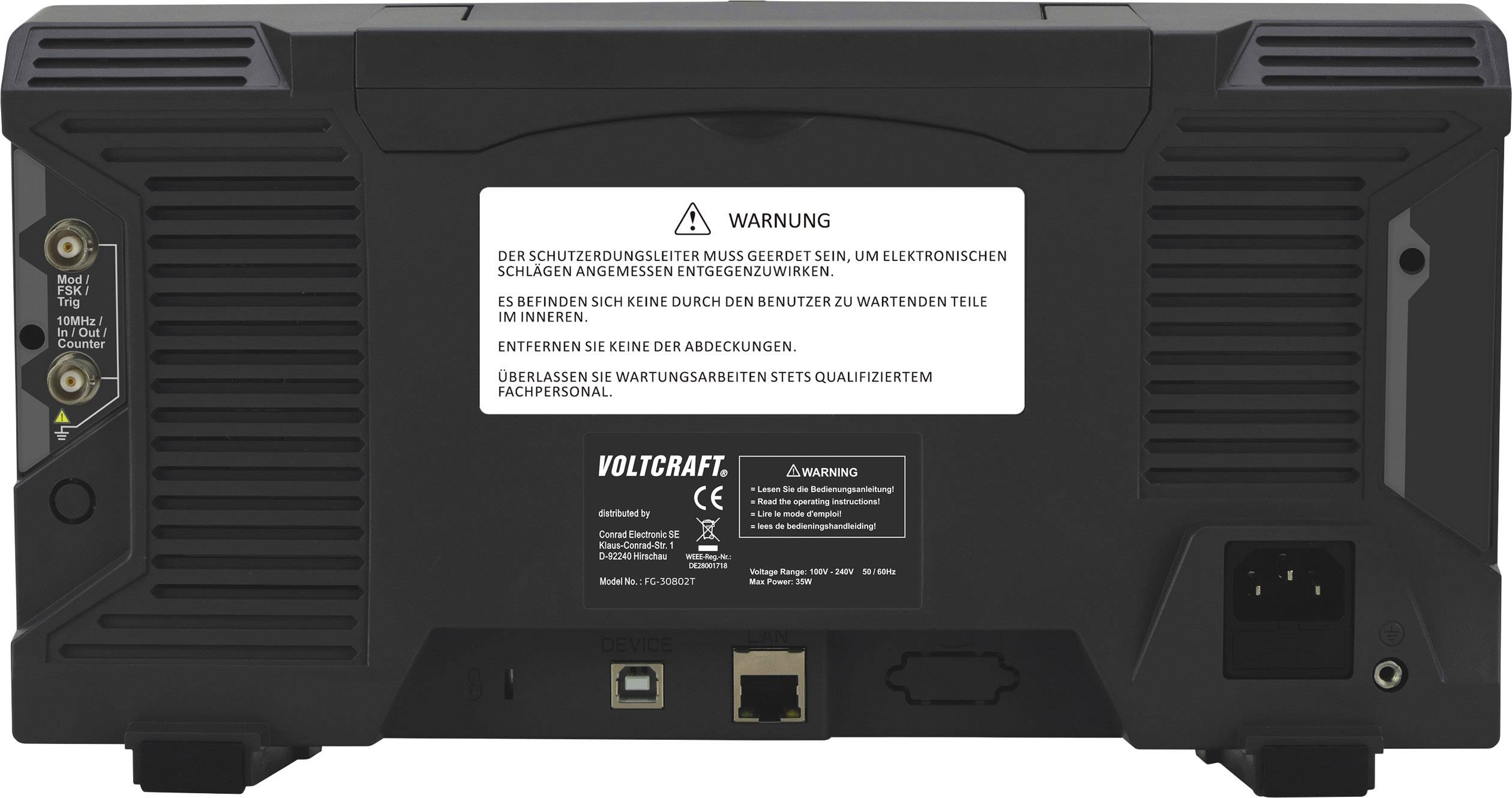

Zadná strana elektronického zariadenia Voltcraft s výstražnými upozorneniami, prípojkami a vetracími štrbinami.

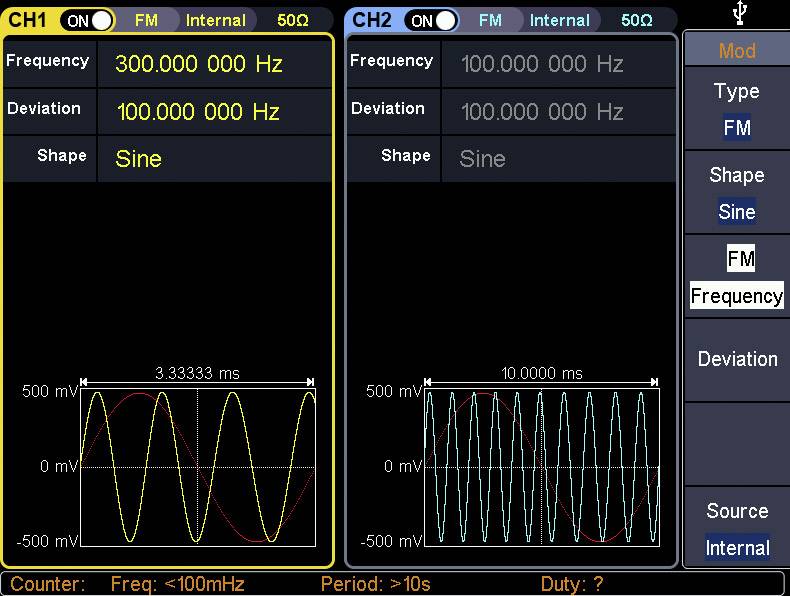

Obraz na osciloskopu s dvoma kanálmi: CH1 zobrazuje sínovú vlnu pri 300 000 Hz, CH2 zobrazuje sínovú vlnu pri 100 000 Hz. Frekvencia a tvar sa menia.

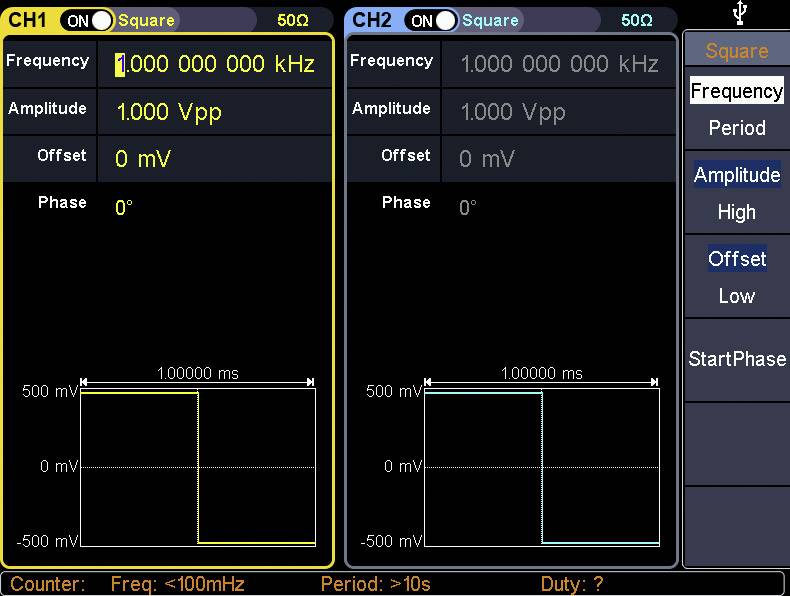

Dva kanály osciloskpu. Vľavo: CH1 zobrazuje frekvenciu 1.000.000.000 kHz, amplitúda 1.000 Vpp. Vpravo: CH2 s rovnakými hodnotami. Dolu sú viditeľné diagramy.

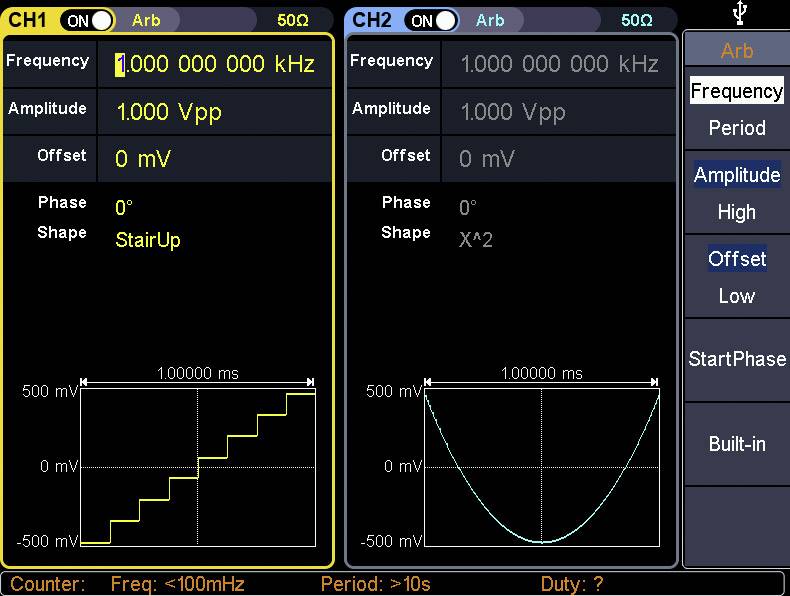

'Osciloskop zobrazuje dva signály: CH1 so schodovitou funkciou, CH2 so sinusovou funkciou. Frekvencia a amplitúda sú nastaviteľné.'

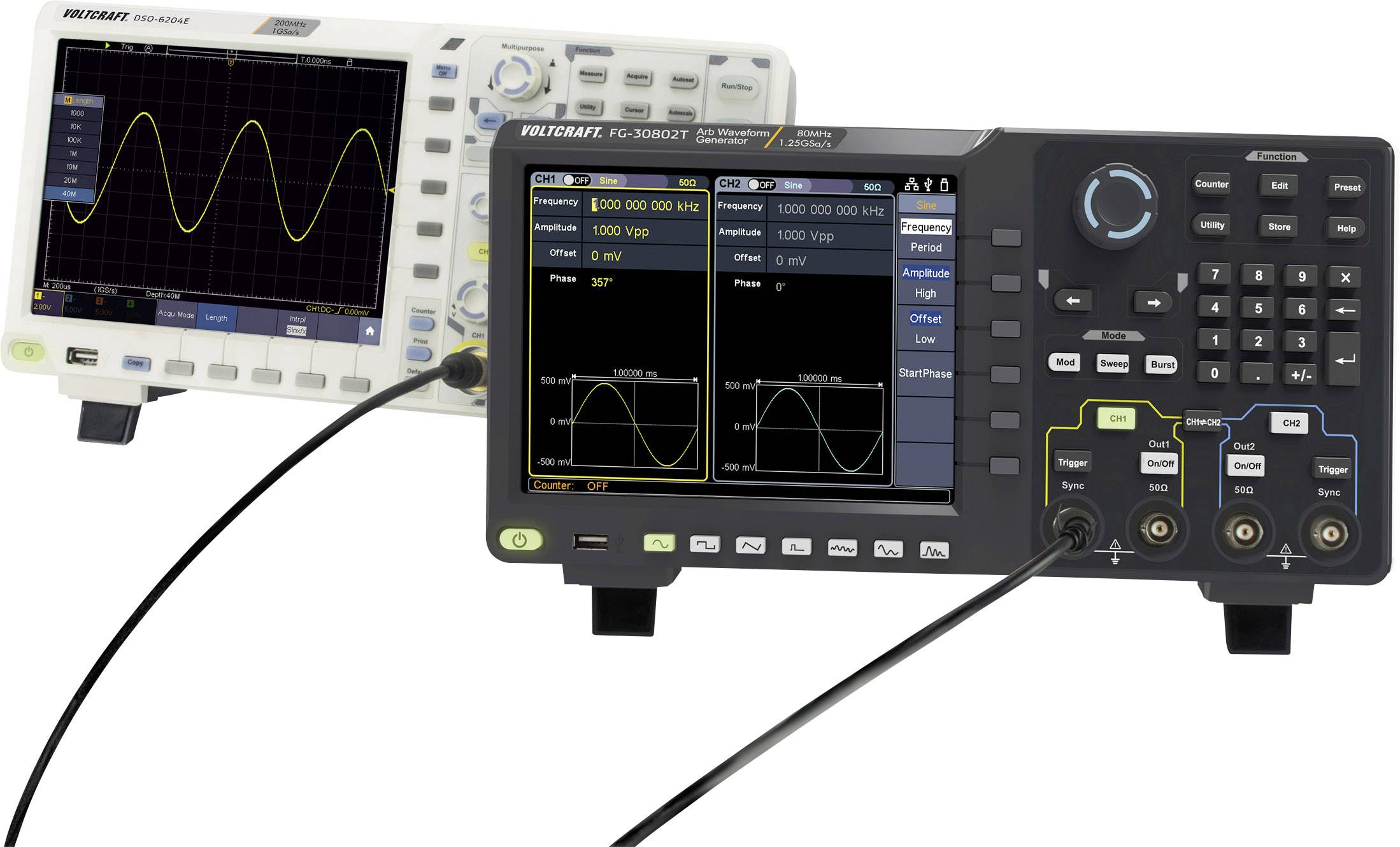

Osciloskok a generátor v akcii; zobrazuje kmitové vlny na obrazovke osciloskopu s pripojenými káblami na meranie.

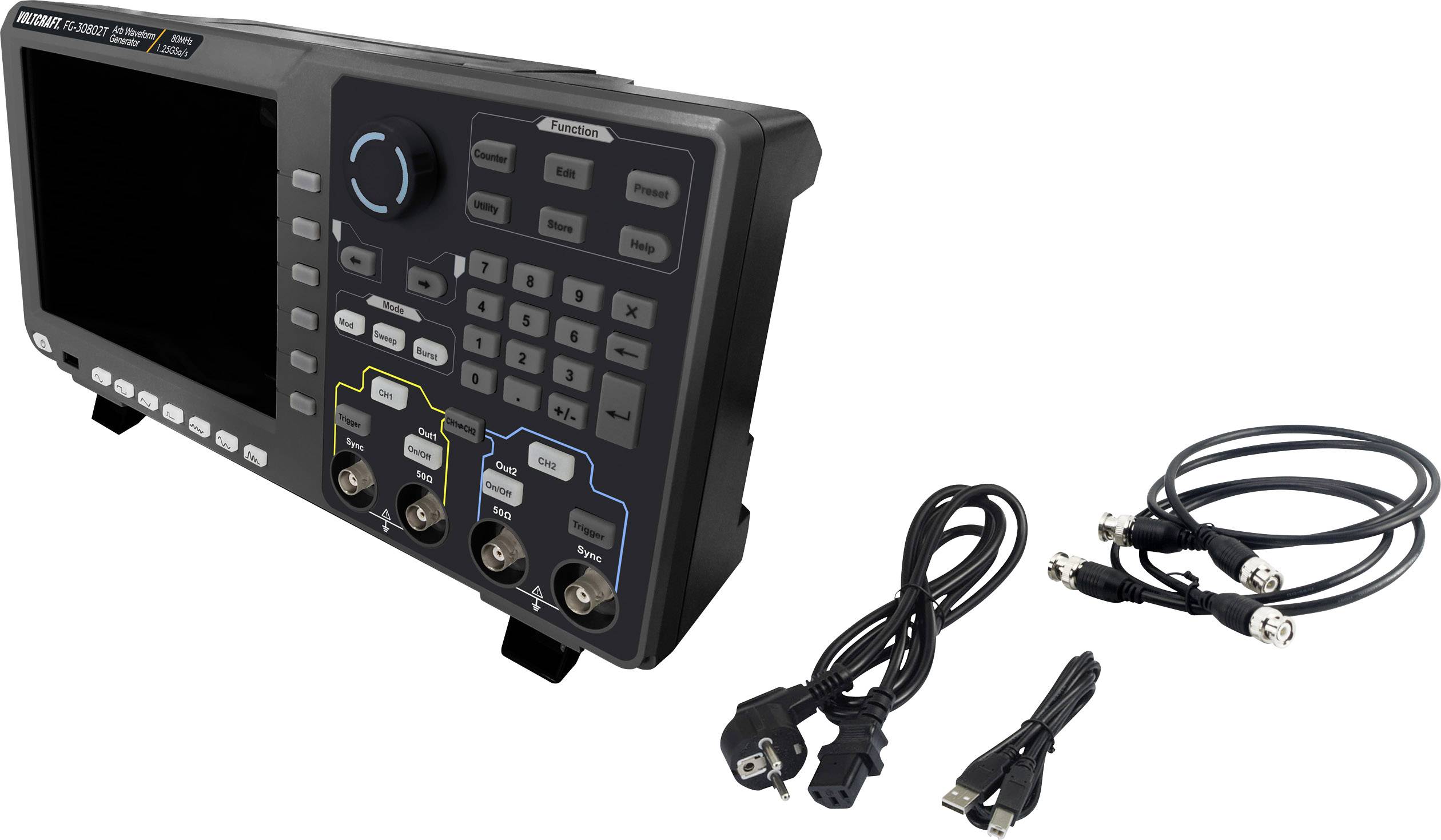

Osciloskop s obrazovkou, niekoľkými tlačidlami a portmi. Vedľa ležia tri káble vrátane napájacieho a prepájacieho kábla.

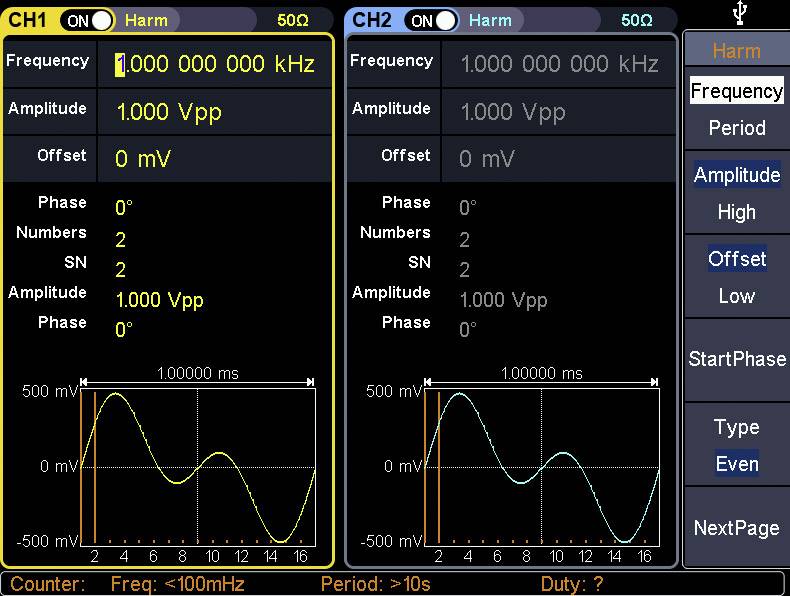

Osciloskopický displej s dvoma kanálmi. CH1 a CH2 zobrazujú sinusové vlny. Frekvencia: 1 kHz, amplitúda: 1 Vpp, ofset: 0 mV.

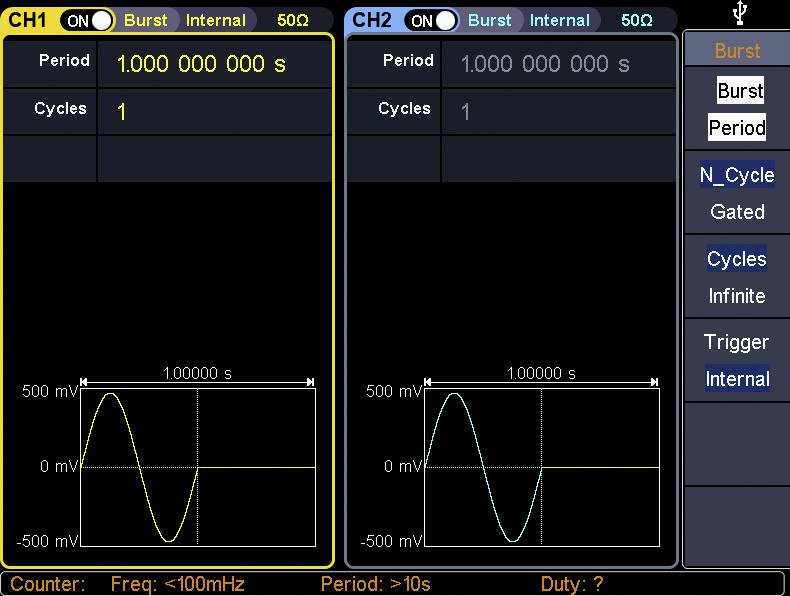

Dva kanály osciloskopu zobrazujú periodické signály s odlišným nastavením burst. Vľavo CH1 so žltým okrajom, vpravo CH2 s modrým okrajom.

'Osciloskopický displej s dvoma kanálmi. Vľavo: CH1 zobrazuje frekvenciu 1 kHz, amplitúda 1 Vpp. Vpravo: CH2 takisto 1 kHz, 1 Vpp. Grafy zobrazujú sinusové vlny.'

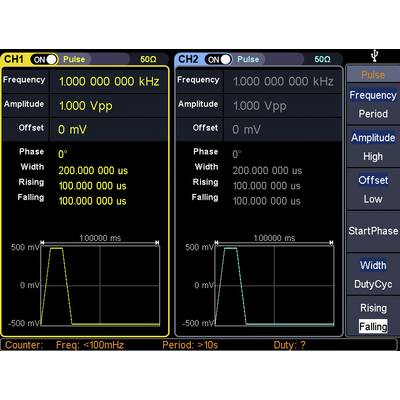

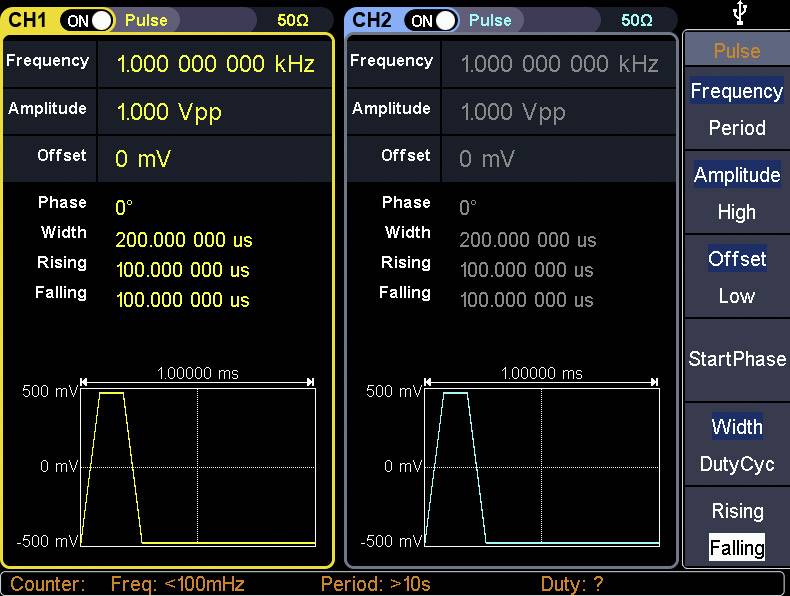

Osciloskopický displej: Dva kanály zobrazujú pulzné tvary. CH1 žltý, CH2 modrý. Frekvencia a amplitúda identické. Odlišná šírka a časy.

1/16

Dodatočné informácie:

Okamžité doručenie: Ut 22. 9.

16 Ks

Počet

Celkom (906,50 € / kus)

906,50 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

FG-30802T 80 MHz dvojkanálový generátor ľubovoľného signálu s dotykovou obrazovkou

Vertikálne 14-bitové rozlíšenie
Vzorkovacia frekvencia 1,25 GS / s, frekvenčné rozlíšenie 1 μHz
Ľubovoľné dĺžky signálu do 1 m
20,32 cm (8 ") dotyková obrazovka LCD, 800 x 600
Pokročilá technológia DDS, výstup špičkovej frekvencie 250 MHz
Výstup signálu: 6 základných foriem signálu: sínus, štvorec, impulz, rampa, šum a harmonické, 152 vstavaných skupín ľubovoľného signálu
Početné možnosti modulácie: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep and burst
Integrované vysoko presné frekvenčné počítadlo pre 100 až 200 MHz
Podporuje SCPI

Technické parametre

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 80 MHz

Výstup signálu: arbitrárne
šum
pulz
obdĺžnikový
sínusový
trojuholník

Frekvenčný rozsah sinus: 1 μHz - 80 MHz

Frekvenčný rozsah obdĺžnik: 1 μHz - 30 MHz

Displej: LCD

Frekvenčný rozsah trojuholník: 1 μHz - 5 MHz

Frekvenčný rozsah ARB: 1 μHz - 50 MHz

: bez certifikátu

Rozmer.: (š x v) 340 mm x 177 mm

Hmotnosť: 2.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 80 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Kategória merania: CAT II

Šírka: 340 mm

V: 177 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: napájanie z el. siete
230 V AC

Typ: FG-30802T

Typ balenia: obaly bez plastov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2139575 VOLTCRAFT FG-30802T Arbitrárny generátor funkcií 1 µHz - 80 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový,

Informácie

Informácie 2139575 VOLTCRAFT FG-30802T Arbitrárny generátor funkcií 1 µHz - 80 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový,

Prehlásenie o zhode

Prehlásenie o zhode 2139575 VOLTCRAFT FG-30802T Arbitrárny generátor funkcií 1 µHz - 80 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový,

Záručné podmienky

Záručné podmienky 2139575 VOLTCRAFT FG-30802T Arbitrárny generátor funkcií 1 µHz - 80 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový,

Popis

Dvojkanálový generátor ľubovoľných funkcií FG-30000T s dotykovou obrazovkou.

Vďaka generovaniu digitálneho signálu (technológia DDS) tento generátor ľubovoľných funkcií produkuje stabilné, presné a čisté výstupné signály so šírkou pásma 80 MHz, vzorkovaním v reálnom čase 1,25 GS / s (max.) A frekvenčným rozlíšením 1 μHz.

Generátor ovláda 6 základných skupín signálov (sínus, štvorec, rampa, šum a harmonické), ako aj 152 integrovaných ľubovoľných signálov (1 μHz - 50 MHz) s vertikálnym rozlíšením 14 bitov. Okrem toho ponúka množstvo možností modulácie, vrátane AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst.

Všetky parametre a nastavenia signálu sa zobrazujú na 8 "(20,32 cm) TFT-LCD dotykovom displeji s rozlíšením 800 x 600 cez užívateľsky prívetivý grafický povrch.

Tento text bol preložený strojovo.

Prevedenie

6 základných foriem signálu: sínus, štvorec, impulz, rampa, šum a harmonické, 152 vstavaných skupín ľubovoľných signálov. Početné možnosti modulácie: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst Frekvenčný rozsah: 100 - 200 MHz
Rozlíšenie počítadla kmitočtu: 7 číslic
Dĺžka signálu: 2 body do 1 Mpts
Komunikačné rozhranie: USB host, USB zariadenie, LAN
Vstup: počítadlo, externá modulácia, externá spúšť, externé referenčné hodiny
