VOLTCRAFT FG-1602 Arbitrárny generátor funkcií 1 µHz - 60 MHz 2-kanálová arbitrárne

Generátor funkcií s displejom zobrazuje frekvenčnú krivku. Ovládacie prvky pre frekvenciu, amplitúdu a ofset sú viditeľné.

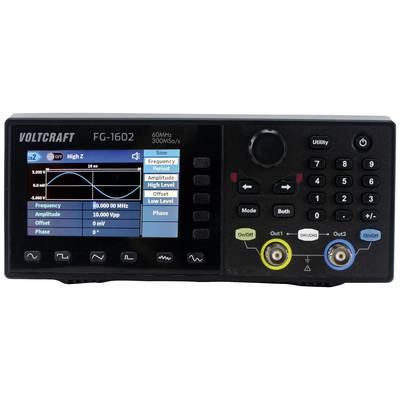

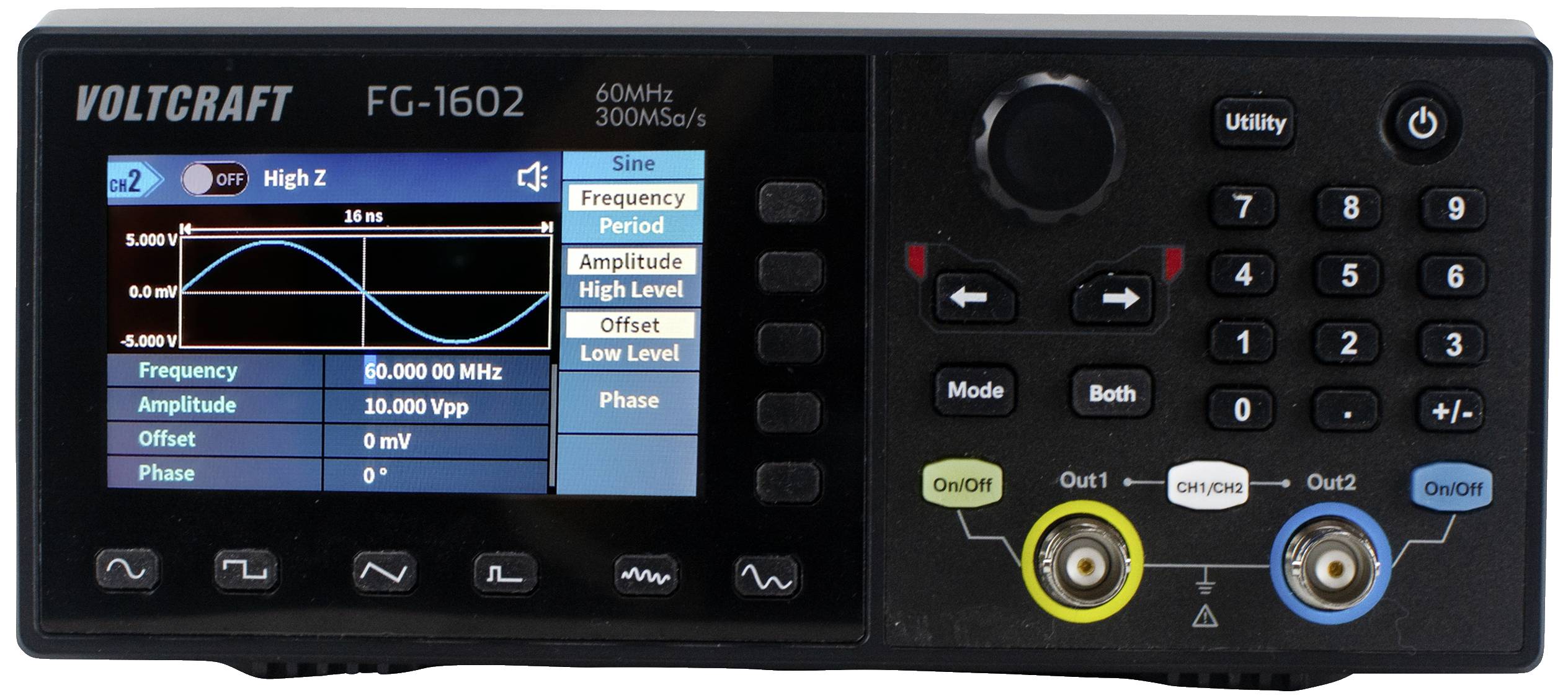

Generátor funkcií s displejom zobrazuje sínovú vlnu. Tlačidlá a otočný ovládač na ovládanie, ako aj hodnoty frekvencie a amplitúdy.

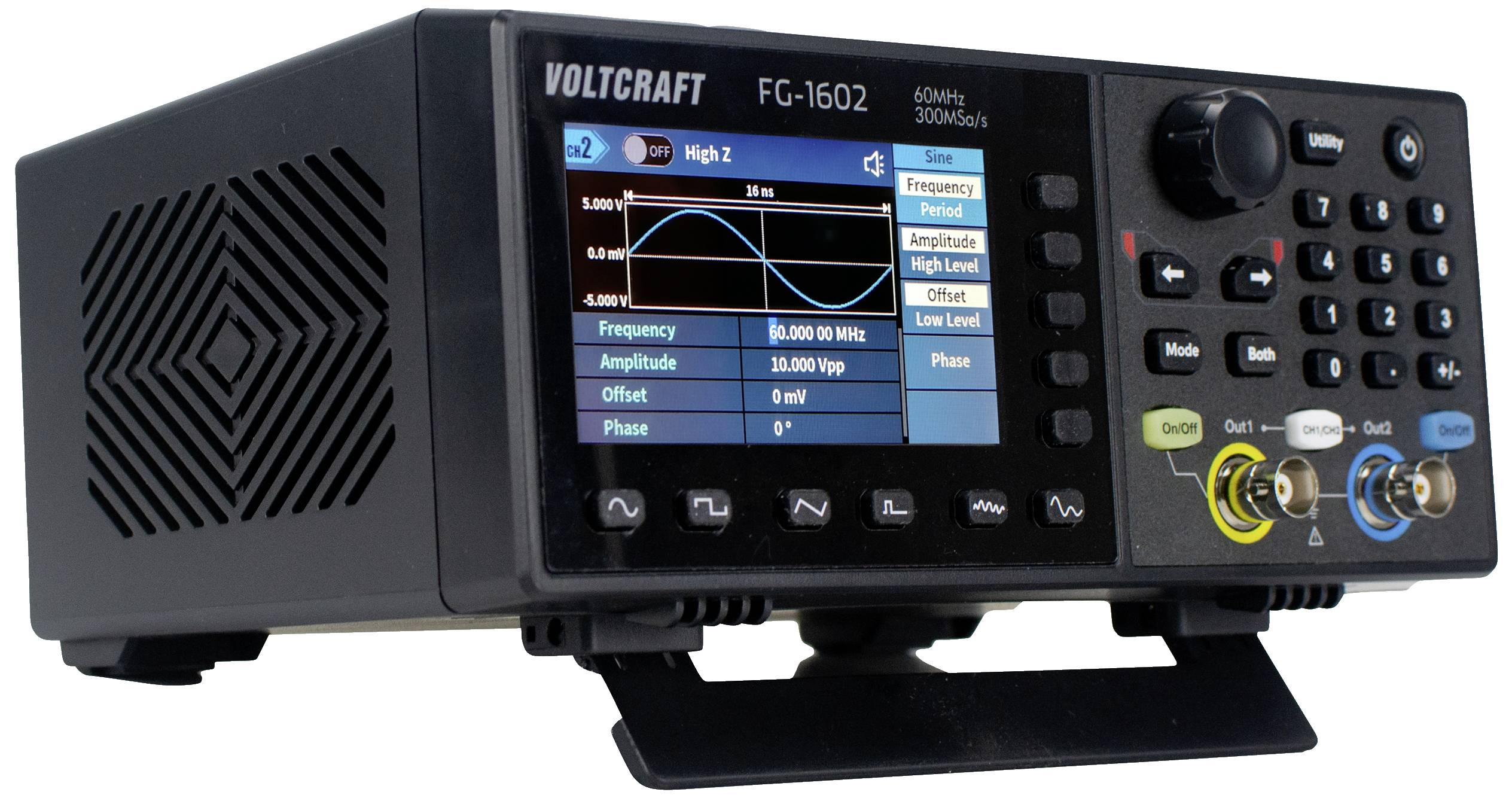

Generátor funkcií Voltcraft FG-1602 s displejom na ovládanie frekvencie a napätia, ovládacími tlačidlami a konektormi.

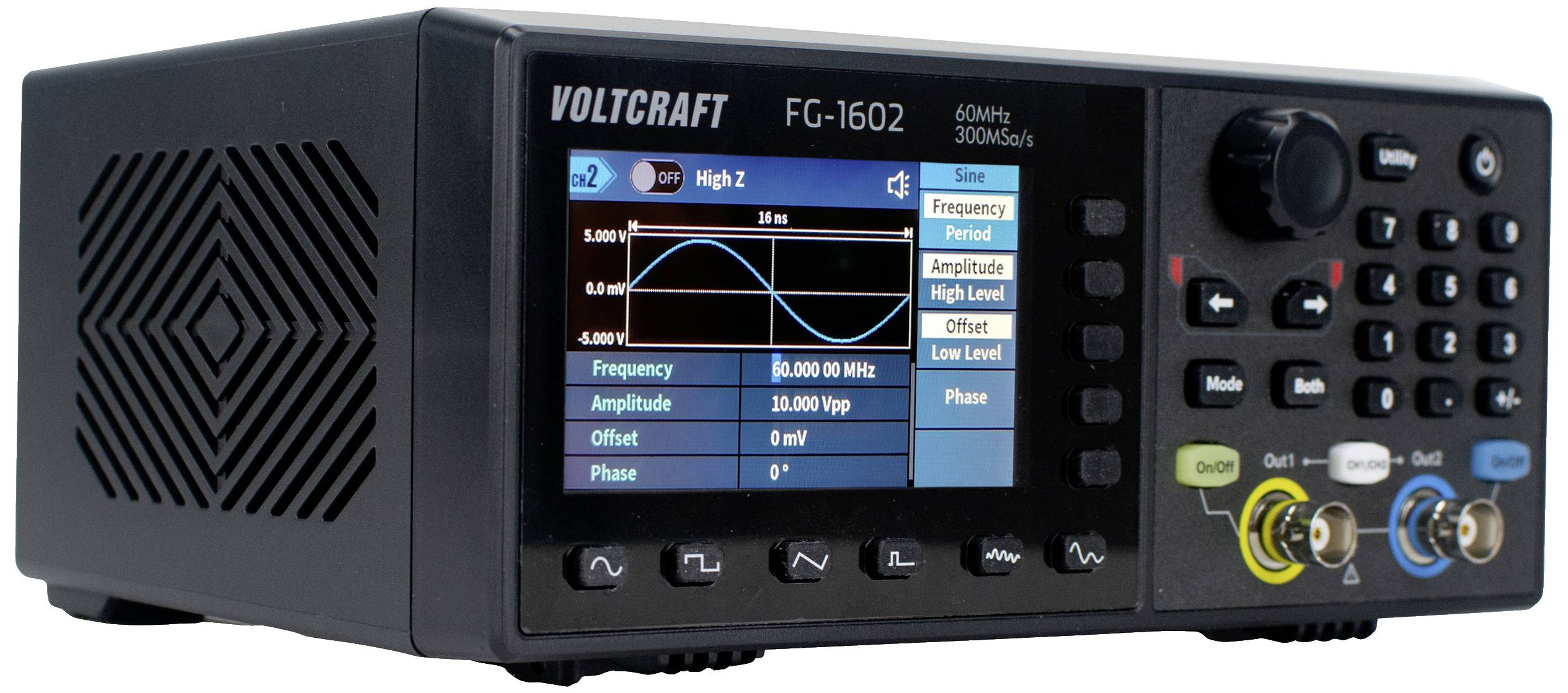

Generátor frekvencie s digitálnym displejom, zobrazujúci sinusovú vlnu a nastavenia ako frekvencia, amplitúda a fáza.

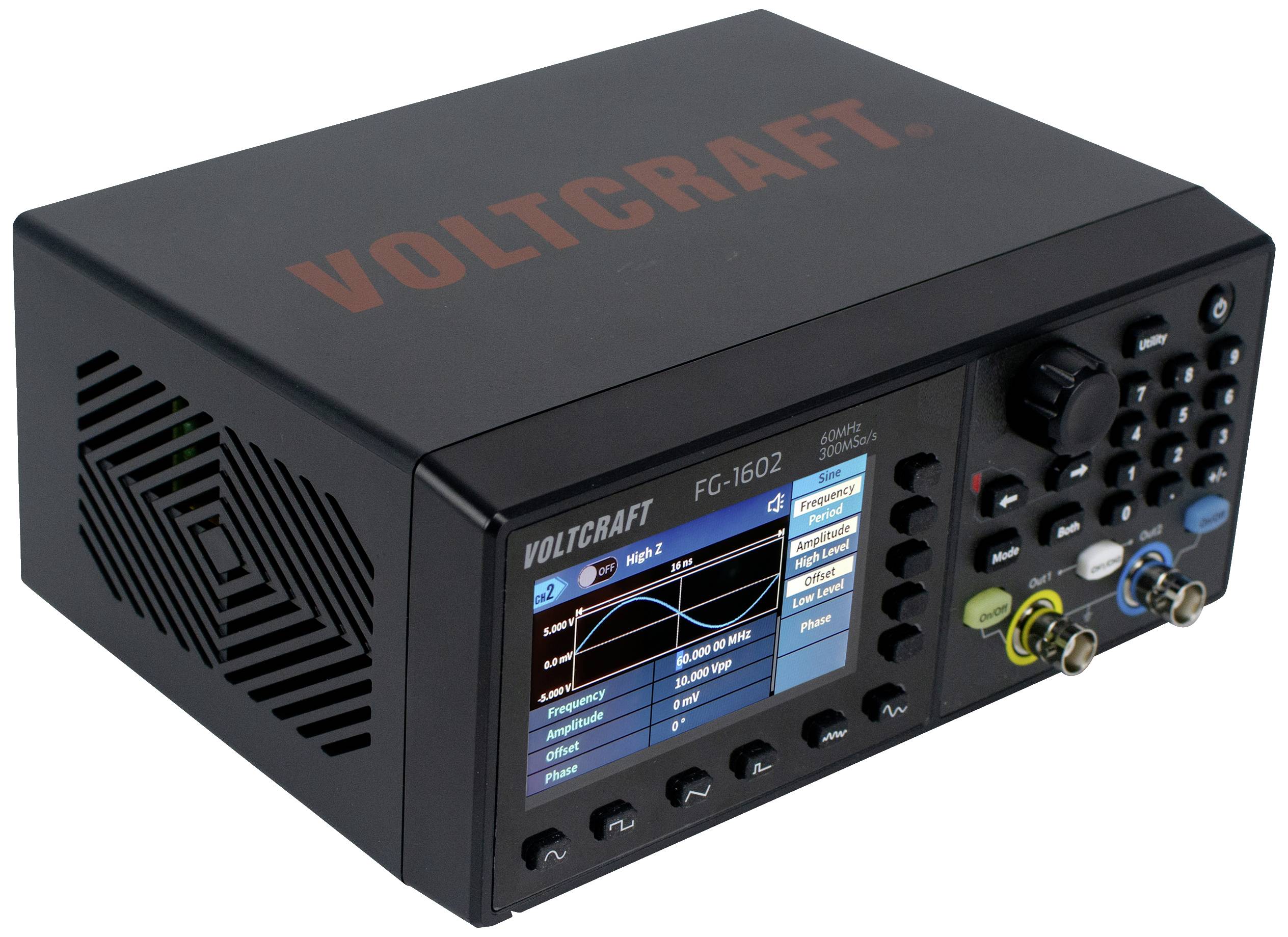

Elektronický merací prístroj od spoločnosti Voltcraft, model FG-1602. Má digitálny displej, prepínač a ovládacie tlačidlá na prednej strane.

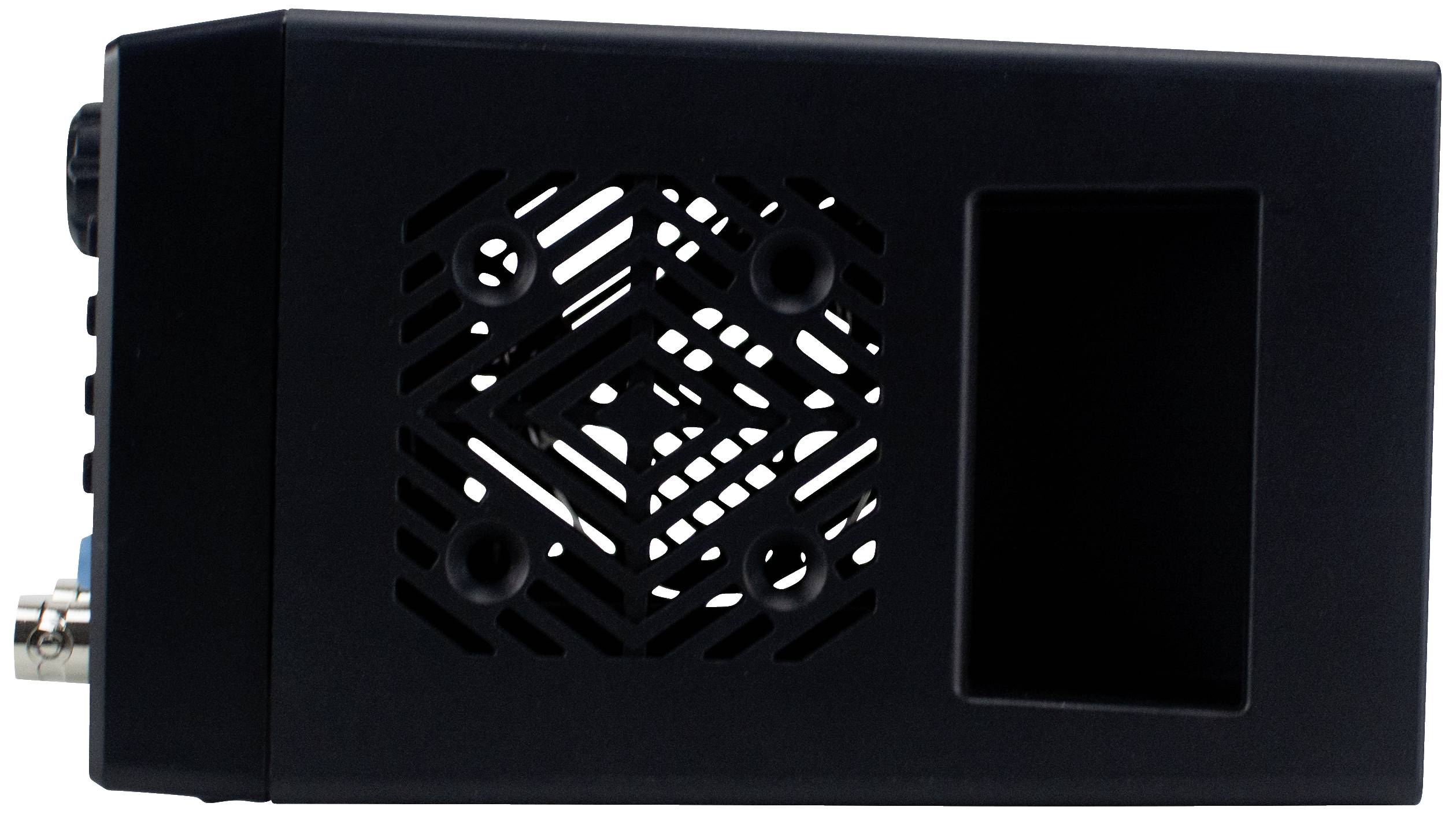

Čierne obdĺžnikové elektronické zariadenie s vetracími otvormi a konektormi.

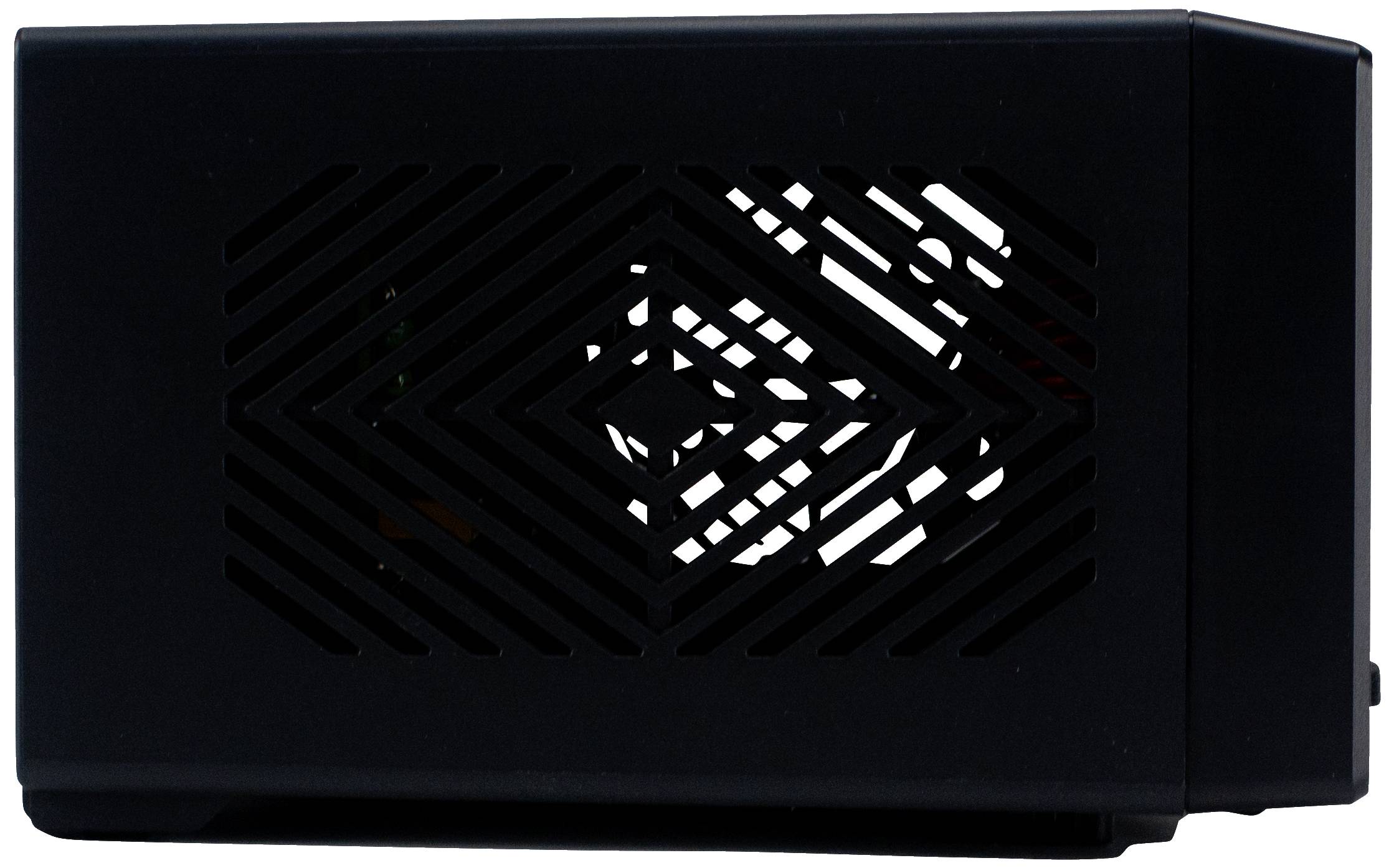

Čierna, obdĺžniková počítačová skrinka s geometrickými vetracími otvormi na boku.

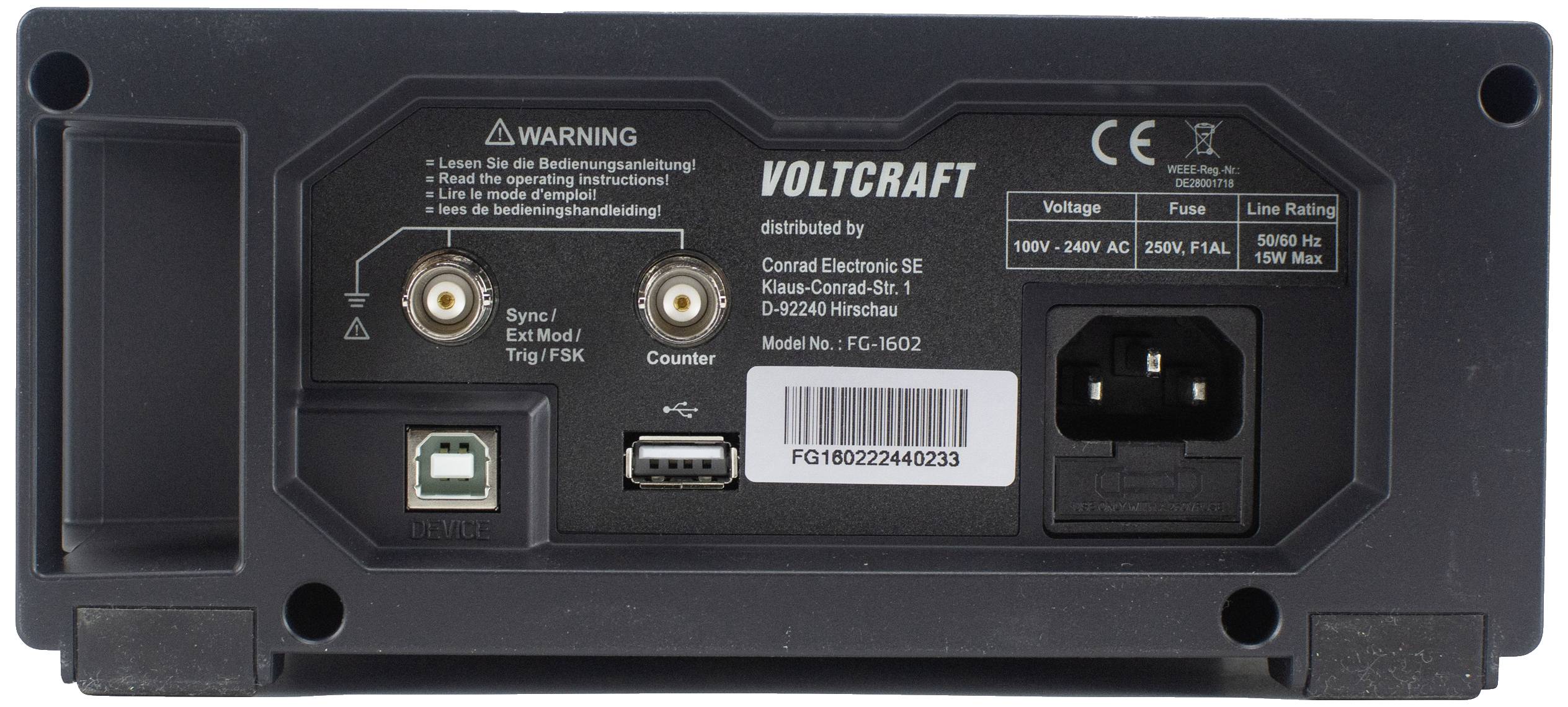

Pohľadový pohľad na zariadenie Voltcraft so všetkými pripojeniami a sieťovou AC zástrčkou. Obsahuje výstražné upozornenia a číslo modelu.

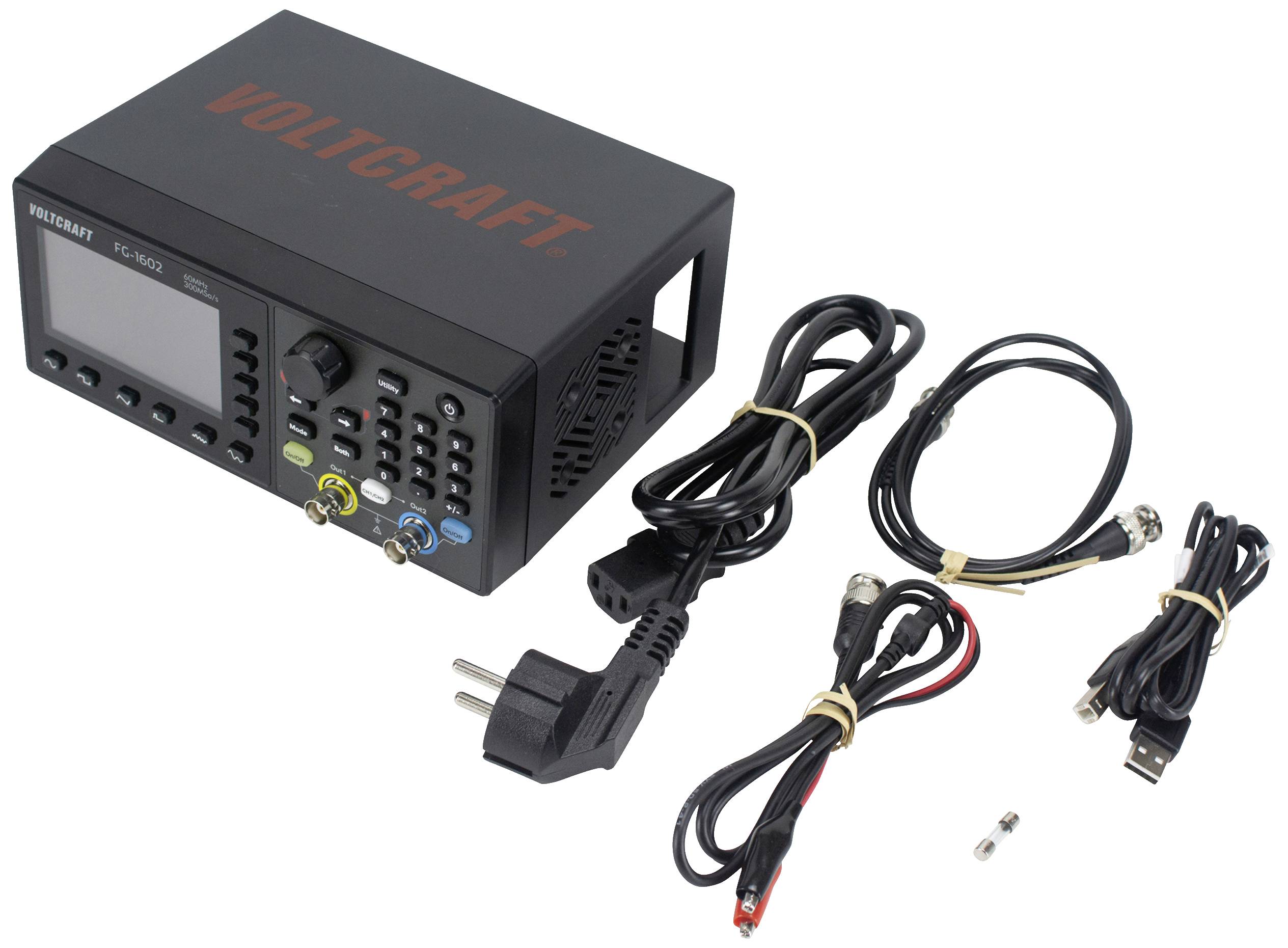

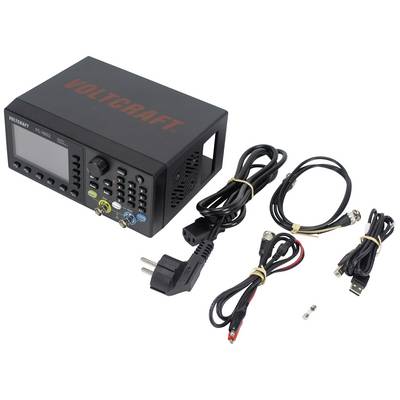

Elektronická univerzálna jednotka regulačného napájania s displejom, obklopená rôznymi pripojovaciami káblami a adaptérovou zástrčkou.

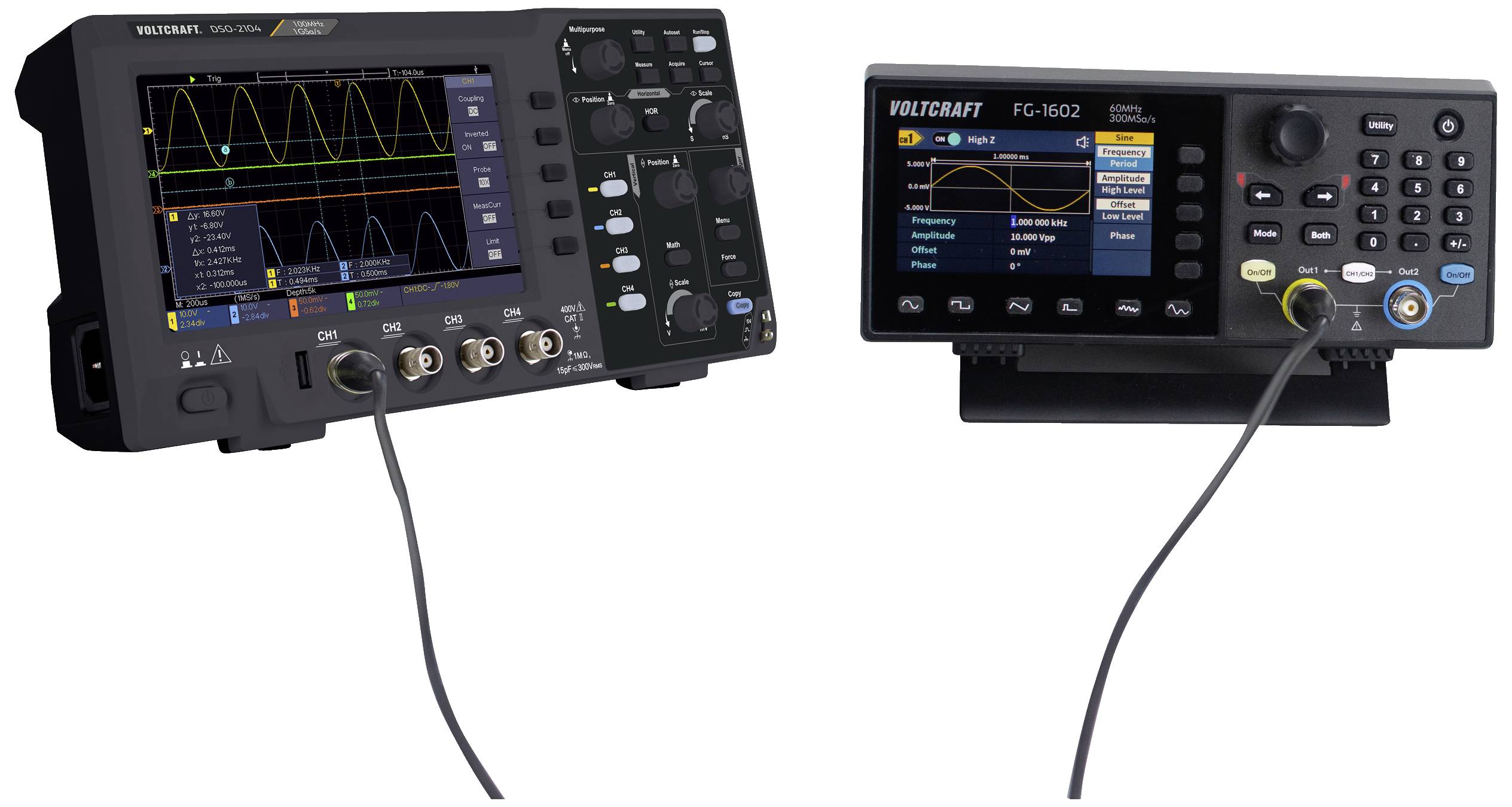

Dva elektronické prístroje s obrazovkami a viacerými tlačidlami. Vľavo osciloskop s zobrazením priebehu vlny, vpravo generátor funkcií.

Displej osciloskopu zobrazuje 3FSK moduláciu so žltou vlnovou formou a červenými značkami. Frekvencie: rýchlosť 100 Hz, HopFreq1/2: 100 Hz.

'4FSK modulácia na osciloskopu. Obrazovka zobrazuje vlnové priebehy a frekvenčné nastavenia: Rate, HopFreq1, HopFreq2, HopFreq3.'

Displej osciloskpu zobrazuje sinusovú vlnu s hodnotou 1,00000 ms a 500,0 mV. Vstupné pole „Set Value: 7,5". Jednotky: MHz, kHz, Hz.

Diagram amplitúdovej modulácie: Žltá sinusová krivka a červená obálková krivka; parametre sú tvar 'Sinus', frekvencia 100.000 Hz, hĺbka 100%.

'Osciloskopický displej zobrazuje sinusový napäťový signál s frekvenciou 0 Hz a amplitúdou 1.000 Vpp. ASK mód je aktivovaný.'

Obrazovka osciloskopu so zobrazením tvaru vlny. Žltá sinusová vlna medzi -500,0 a 500,0 mV. BPSK mód, frekvencia: 100,0000 Hz.

Obrazovka osciloskopU zobrazuje sinusovú vlnu s trvaním 1,000000 s a 1 cyklom v burst móde.

Osciloskopový displej s burst módom: Signál s amplitúdou 500 mV a -500 mV, trvanie 1,00000 s, N_Cycle Gates, polarita pozitívna.

Obrazovka osciloskopu zobrazuje AM vlnovú formu. Základný tvar: Sínusový; Frekvencia: 100 Hz; Hĺbka: 100 %; Zdroj: Interný.

Osciloskopický displej zobrazuje žltú sinusovú vlnu a červenú čiaru. Nastavenia: 'Tvar: Sínusoida', 'Frekvencia: 100,000 Hz'.

Diagram osciloskopu zobrazuje FSK signál so žltou vlnovou formou. Hore: 'High Z', 'FSK'. Hodnoty: 'Rýchlosť' 100 000 Hz, 'Skoková frekvencia' 100 000 Hz.

Displej osciloskopu zobrazuje sinusovú vlnu s frekvenciou 1 MHz a dobou trvania 100 µs. Frekvencia a doba oscilácie sú zvýraznené.

Osciloskopická obrazovka zobrazuje sinusovú vlnu s frekvenciou 100 Hz a odchýlkou 0°. Pravá strana: nastavenia tvaru, frekvencie a zdroja.

Osciloskopický displej: Žltá sinusová vlna s periódou 10,0000 ms, amplitúdou 500 mV. Nastavenia: Frekvencia 100 Hz, fázový posun 0°, zdroj interný.

Obrazovka osciloskopu zobrazuje pulsne šírkovú moduláciu (PWM) so síňovou vlnou. Hlavné parametre: Tvar - sínus, frekvencia - 100 Hz, odchýlka - 0 %.

Osciloskopický displej so signálom QPSK. Žltá sinusová krivka s červenými špičkami. Nastavenia: Rýchlosť 100.000 0 Hz, fázový uhol všetky 0°.

'Osciloskok zobrazuje sinusovú vlnu pri 100 Hz. Žltá línia poukazuje na výkyvy napätia. Nastavenie: Tvar: Sínusový, Frekvencia: 100 Hz, Intenzita: 100%.'

'Displej osciloskopu zobrazuje žltú sinusovú vlnu. X-os: 1 mikrosekundy, Y-os: 500 mV na dielu. Nastavenia: Lineárne, Doba swepu: 1 sekunda, Počiatočná frekvencia: 100 kHz, Koncová frekvencia: 1 MHz.'

1/28

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: Ut 22. 9.

73 Ks

Počet

Celkom (247,97 € / kus)

247,97 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

Generátor funkcií FG-1602

frekvenčný výstup 60 MHz
frekvenčné rozlíšenie 1 µHz
2 kanály
9,14 cm (3,6 palcový) TFT LCD displej (480 x 272 pixelov)
Podporuje SCPI
Maximálna vzorkovacia frekvencia 300 MSa/s
14-bitové vertikálne rozlíšenie

Technické parametre

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 60 MHz

Výstup signálu: arbitrárne

Frekvenčný rozsah sinus: 1 µHz - 60 MHz

Činiteľ harmonického skreslenia sinus: 0.2 %

Frekvenčný rozsah obdĺžnik: 1 μHz - 20 MHz

Doba nábehu obdĺžnik: 15 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 μHz - 2 MHz

Frekvenčný rozsah ARB: 1 μHz - 10 MHz

: bez certifikátu

Rozmer.: (š x v) 200 mm x 92 mm

Hmotnosť: 1 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 60 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Kategória merania: CAT II 250 V

Šírka: 200 mm

V: 92 mm

Rozhranie: zástrčka USB 2.0 B

Napájanie VDE: 230 V AC

Typ: FG-1602

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2616563 VOLTCRAFT FG-1602 Arbitrárny generátor funkcií 1 µHz - 60 MHz 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2616563 VOLTCRAFT FG-1602 Arbitrárny generátor funkcií 1 µHz - 60 MHz 2-kanálová arbitrárne

Záručné podmienky

Záručné podmienky 2616563 VOLTCRAFT FG-1602 Arbitrárny generátor funkcií 1 µHz - 60 MHz 2-kanálová arbitrárne

Na stiahnutie

Na stiahnutie 2616563 VOLTCRAFT FG-1602 Arbitrárny generátor funkcií 1 µHz - 60 MHz 2-kanálová arbitrárne

Popis

Funkčný generátor VOLTCRAFT FG-1602 s frekvenciou 60 MHz, 300 MSa/s a 14-bitovým vertikálnym rozlíšením ponúka 2 nezávislé kanály. Rozsiahly výstup kriviek poskytuje sínusový, štvorcový, pulzný, rampový, šumový a 150 vstavaných ľubovoľných priebehov.

Tento text bol preložený strojovo.

Prevedenie

Rozsiahly výstup kriviek: sínusový, štvorcový, pulzný, rampový, šumový plus 150 vstavaných ľubovoľných priebehov
Dĺžka priebehu: 2 body až 100 k
Tvar vlny modulácie: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Frekvenčný rozsah počítania: 100 MHz - 100 MHz
Rozlíšenie počítadla frekvencie: 7 číslic
Vstup: vstup frekvenčného čítača, externý modulačný vstup, externý spúšťací vstup
Výstup: synchronizácia
Komunikačné rozhranie: USB hostiteľ, USB zariadenie
