Name: Walther Werke WAV0100BR1 WAV0100BR1 Rozvádzač
Brand: Walther Werke
SKU: 3795848
Availability: BackOrder

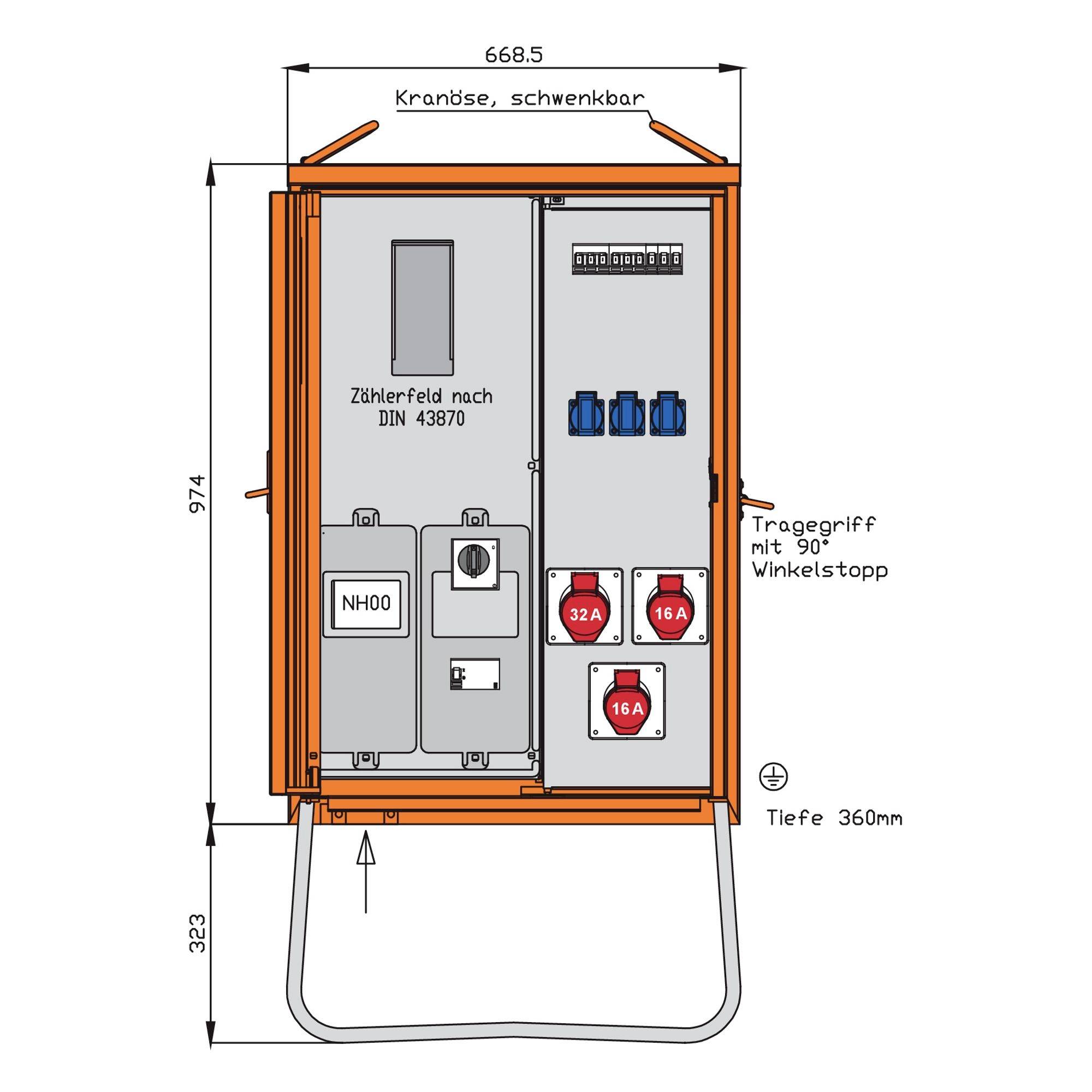

Technická schéma prenosnej elektrickej skrine s označenými rozmermi, ktoré zobrazuje klápové strechy, časť meračov podľa DIN 43870, zásuvky a nosný držiak.

Walther Electric BOS koleso produktov zobrazujúce rôzne oranžové elektrické skrinky okolo centrálneho loga BOS a QR kódu s textom webovej stránky na okraji.

1/2

Kategória výrobku

Rozvádzač

Šírka

669 mm

974 mm

Hĺbka

360 mm

Rozmer.

(š x v x h) 669 x 974 x 360 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 20. 11.

Počet

Celkom (3 329,00 € / kus)

3 329,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie: Rozvodná skriňa
Menovité napätie: 230/400 V
menovitý prúd:32 A
Spotreba energie: 24 kVA
Počet zásuviek CEE (IEC 60309) 16 A / 400 V / 5-pólová (1, 2, 3, N, PE): 2
Počet zásuviek CEE (IEC 60309) 32 A / 400 V / 5-pólová (1, 2, 3, N, PE): 1
Počet bezpečnostných zásuviek CEE 7/3 (typ F): 3
Počet polí počítadla: 1
Hlavný vypínač: Istič
Menovitý prúd hlavného vypínača: 32 A
Počet pólov na hlavnom vypínači: 3
Počet ističov: 5
Typ zvyškového prúdu: B
Počet prúdových chráničov (30 mA): 1
Núdzový vypínač: nie
Stupeň krytia (IP): IP44
Vhodné podľa IEC/EN 61439-4: áno
Materiál krytu: iný
Šírka: 669 mm
výška 974 mm
Hĺbka: 360 mm

Kategória výrobku: Rozvádzač

Šírka: 669 mm

V: 974 mm

Rozmer.: (š x v x h) 669 x 974 x 360 mm

Hĺbka: 360 mm

Obsah: 1 ks

: IP44

Menovitý prúd: 32 A

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3795848 Walther Werke WAV0100BR1 WAV0100BR1 Rozvádzač

Popis

Rozvádzacia skriňa WALTHER, pripojovací výkon: 24 kVA, schválená podľa IEC 61439-4 a DIN/VDE 43868/1 pre zásobovacie oblasti regionálnej skupiny VDEW Berlín-Brandenbursko. Kryt (H14) vyrobený z elektrolyticky pozinkovaného oceľového plechu s plastovým povlakom bez obsahu ťažkých kovov. Farba: RAL 2004 - čisto oranžová - s jednými dverami, pružinovou západkou pre visiaci zámok a zapustenou rukoväťou so zdvíhacími okami a bočnými rukoväťami na prenášanie, vrátane žiarovo pozinkovaného základného rámu s okami pre zemné kotvy. Inštalácie do prúdového chrániča vrátane v izolačnom kryte. Trieda ochrany: IP 44. Trieda ochrany meracieho prístroja: IP 54. Rozmery cca: 974 x 669 x 360 mm / V x Š x H + výška základného rámu cca: 323 mm. Pripojenie: 1 poistkový odpínač NH00 63 A s prizmatickými svorkami P00-70 mm². Meranie: 1 elektromerová pozícia DS. Bez elektromera podľa DIN 43870/2 (zapojenie elektromera 25 mm²/N=16 mm²) Výstupný obvod / Ochrana: 1 istič 3P 32A s termomagnetickou spúšťou 1 prúdový chránič 4P 40A/30mA -B- 1 zásuvka CEE na omietku 32A 5P 400V 6h bez predradenej poistky - priamo z prúdového chrániča 2 zásuvky CEE na omietku 16A 5P 400V 6h každá s 1 ističom (MCB) 3P 16A -C- 3 zásuvky Schuko 16A 2P 230V každá s 1 ističom (MCB) 1P 16A -C-
