Name: Walther Werke WAV0170R1 WAV0170R1 Rozvádzač
Brand: Walther Werke
SKU: 3795853
Availability: BackOrder

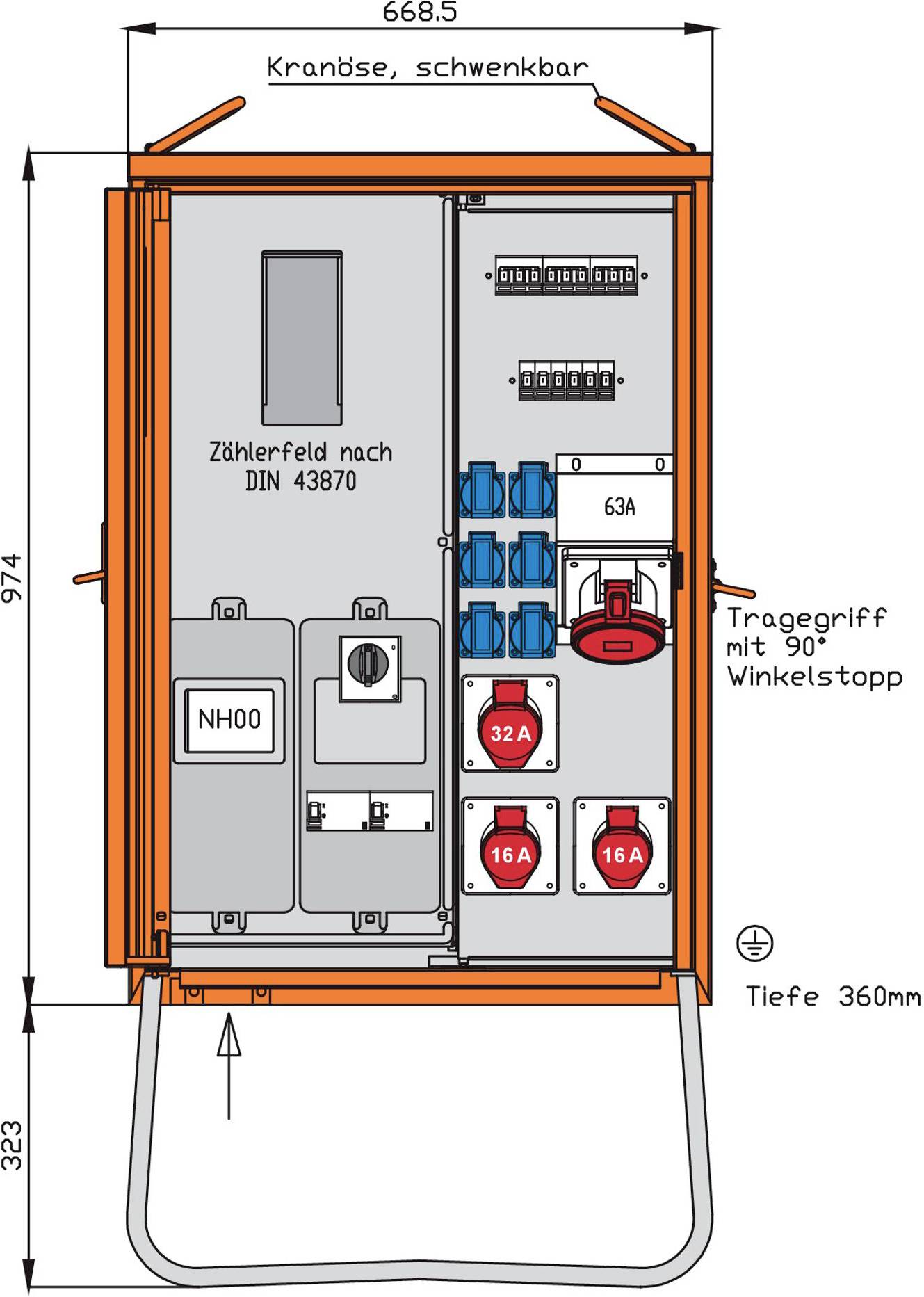

Označený technický nákres elektrickej skrine s rozmermi a vnútorným usporiadaním s meračmi, ističmi, zásuvkami a zdvihacími rukoväťami.

1/2

Kategória výrobku

Rozvádzač

Šírka

669 mm

974 mm

Hĺbka

360 mm

Rozmer.

(š x v x h) 669 x 974 x 360 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

1 Ks

Počet

Celkom (4 679,00 € / kus)

4 679,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie: Rozvodná skriňa
Menovité napätie: 230/400 V
menovitý prúd:63 A
Spotreba energie: 44 kVA
Počet zásuviek CEE (IEC 60309) 16 A / 400 V / 5-pólová (1, 2, 3, N, PE): 2
Počet zásuviek CEE (IEC 60309) 32 A / 400 V / 5-pólová (1, 2, 3, N, PE): 1
Počet zásuviek CEE (IEC 60309) 63 A / 400 V / 5-pólová (1, 2, 3, N, PE): 1
Počet bezpečnostných zásuviek CEE 7/3 (typ F): 6
Počet polí počítadla: 1
Hlavný vypínač: Istič
Menovitý prúd hlavného vypínača: 63 A
Počet pólov na hlavnom vypínači: 3
Počet ističov: 9
Typ zvyškového prúdu: B
Počet prúdových chráničov (30 mA): 1
Počet prúdových chráničov (RCCB) 300 mA: 1
Núdzový vypínač: nie
Stupeň ochrany (IP): IP44
Vhodné podľa IEC/EN 61439-4: áno
Materiál krytu: iný
Šírka: 669 mm
výška 974 mm
Hĺbka: 360 mm

Kategória výrobku: Rozvádzač

Šírka: 669 mm

V: 974 mm

Rozmer.: (š x v x h) 669 x 974 x 360 mm

Hĺbka: 360 mm

Obsah: 1 ks

: IP44

Menovitý prúd: 63 A

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3795853 Walther Werke WAV0170R1 WAV0170R1 Rozvádzač

Popis

Rozvádzacia skriňa WALTHER Pripojovací výkon: 44 kVA podľa IEC 61439-4 a DIN/VDE 43868/1 Skriňa (H14) vyrobená z elektrolyticky pozinkovaného oceľového plechu s plastovým povlakom bez obsahu ťažkých kovov Farba: RAL 2004 - čisto oranžová - s jednými dverami, pružinovou západkou pre visiaci zámok a zapustenou rukoväťou so zdvíhacími okami a bočnými rukoväťami na prenášanie vrátane žiarovo pozinkovaného základného rámu s okami pre zemné kotvy Inštalácie do prúdového chrániča vrátane v izolačnom kryte Trieda ochrany: IP 44 Trieda ochrany meracieho prístroja: IP 54 Rozmery cca: 974 x 669 x 360 mm / VŠ + výška základného rámu cca: 323 mm Pripojenie: 1 poistkový odpínač NH00 80 A so svorkami 10-50 mm² Meranie: 1 elektromerová pozícia DS bez elektromera podľa DIN 43870/2 Výstup / Ochrana: 1 istič 3P 63A s termomagnetickou spúšťou; 1 prúdový chránič (RCD) 4P 63A/300mA -B; 1 zásuvka CEE na omietku 63A 5P 400V 6h bez predradenej poistky - priamo z prúdového chrániča; 1 prúdový chránič 4P 63A/30mA -B; 1 zásuvka CEE na omietku 32A 5P 400V 6h s ističom (MCB) 3P 32A -C; 2 zásuvky CEE na omietku 16A 5P 400V 6h, každá s 1 ističom (MCB) 3P 16A -C; 6 bezpečnostných zásuviek 16A 2P 230V, každá s 1 ističom (MCB) 1P 16A -C-
