Fischer 519784 30-50 PM U AL koncová svorka
EAN:
Označenie výrobcu:
Objednávacie číslo:
30 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (43,99 € / kus)
43,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity

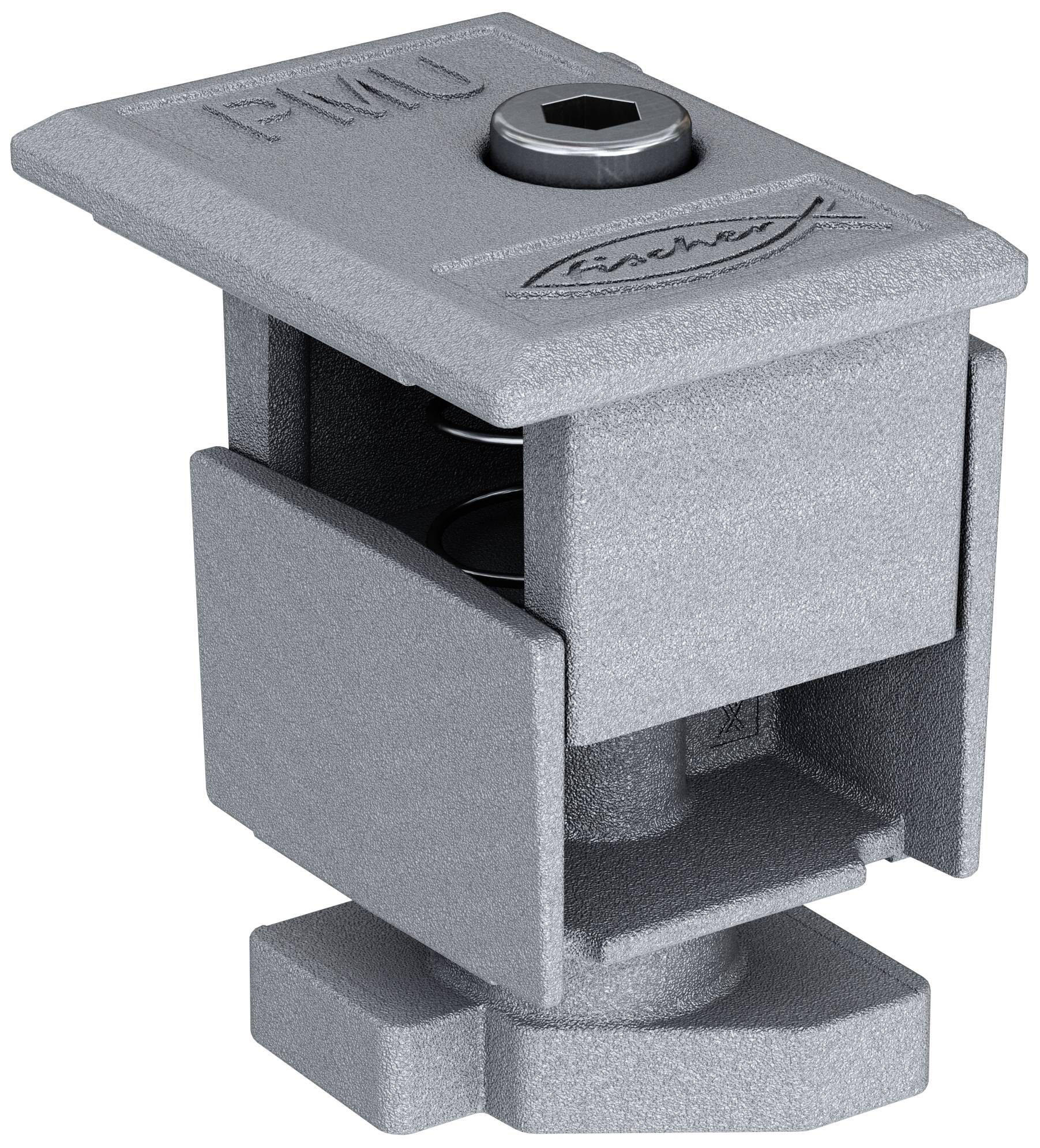

fischer univerzálna koncová svorka predmontovaná PM U AL 30-50 hliník
- Univerzálne použiteľné pre panely s hrúbkou od 30 do 50 mm
- Rýchle vloženie do profilu
- Ploché a so zapustenou skrutkou, aby nevznikali tiene
- Vyrobené z hliníka EN AB 46100
- Vložte spodnú časť predmontovanej univerzálnej svorky PM U do hornej drážky koľajnice
- Otočte vopred zmontovanú univerzálnu svorku PM U v smere hodinových ručičiek, ak ju chcete použiť ako koncovú svorku, a proti smeru hodinových ručičiek, ak ju použijete ako strednú svorku
- Zaistite FV modul pomocou uťahovacieho momentu 10 Nm na skrutku s vnútorným šesťhranom (TCEI).
- Vhodné pre:

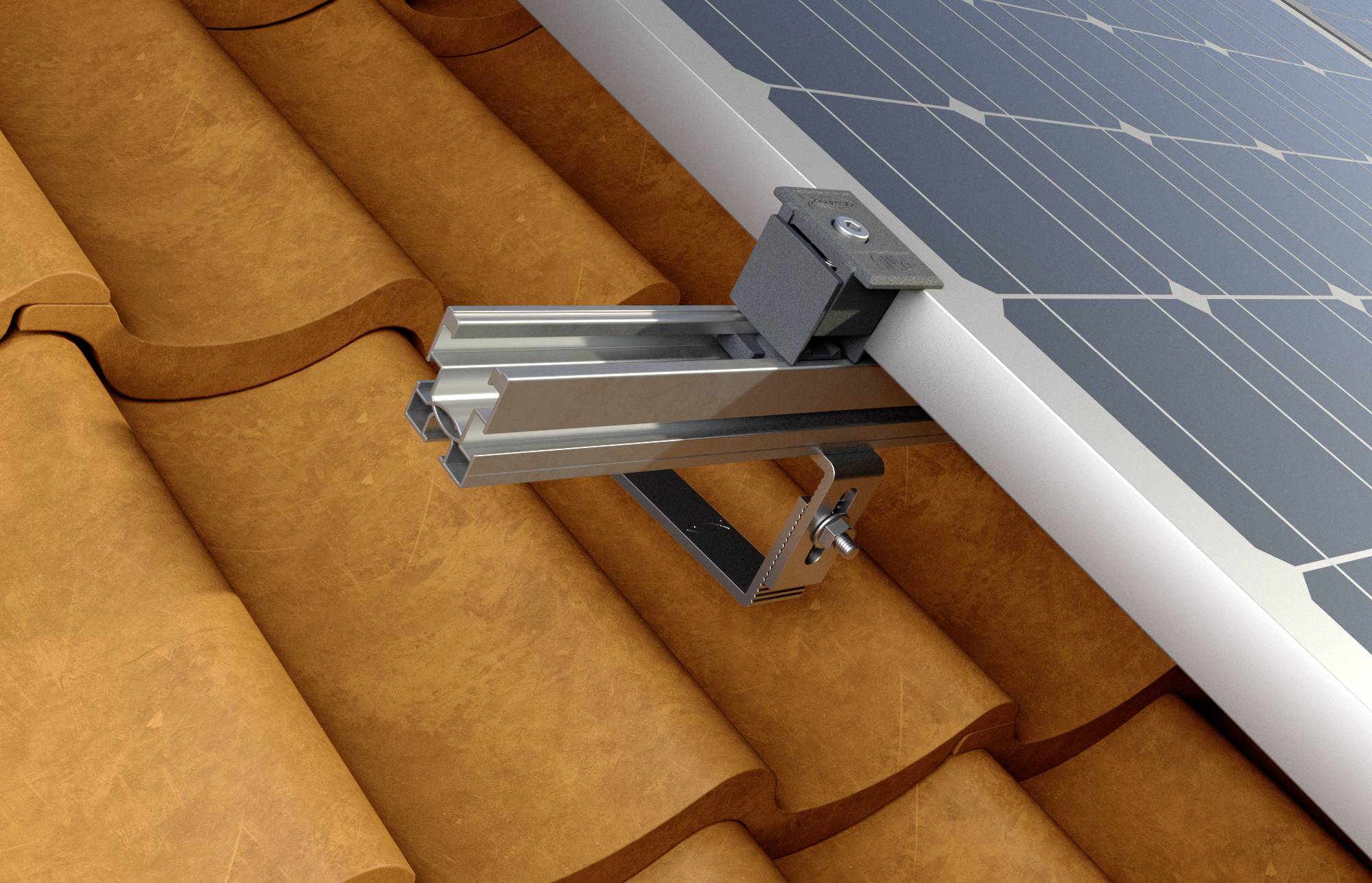

- Systémy šikmých striech s hákmi
- Systémy plochých striech s trojuholníkovými rámami
- Strešné systémy z trapézového plechu
- Strešné systémy z vlnitého plechu
- Špeciálne konštrukcie
- Pripevnenie FV modulov na koľajnice:
- SolarLight
- SolarFish
- SolarMid
- Solárna plechová strecha
- SolarPlochá plechová strecha
Technické parametre
- Závit M8
- Inštalačný moment: 10 Nm
- Hrúbka modulu: 30 - 50 mm
- Veľkosť kľúča (vnútri šesťhranu): 6 mm
- Dĺžka skrutky: 40 mm
- Kategória výrobku
koncová svorka
- Hmotnosť
120 g
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3028787 Fischer 519784 30-50 PM U AL koncová svorka
Popis

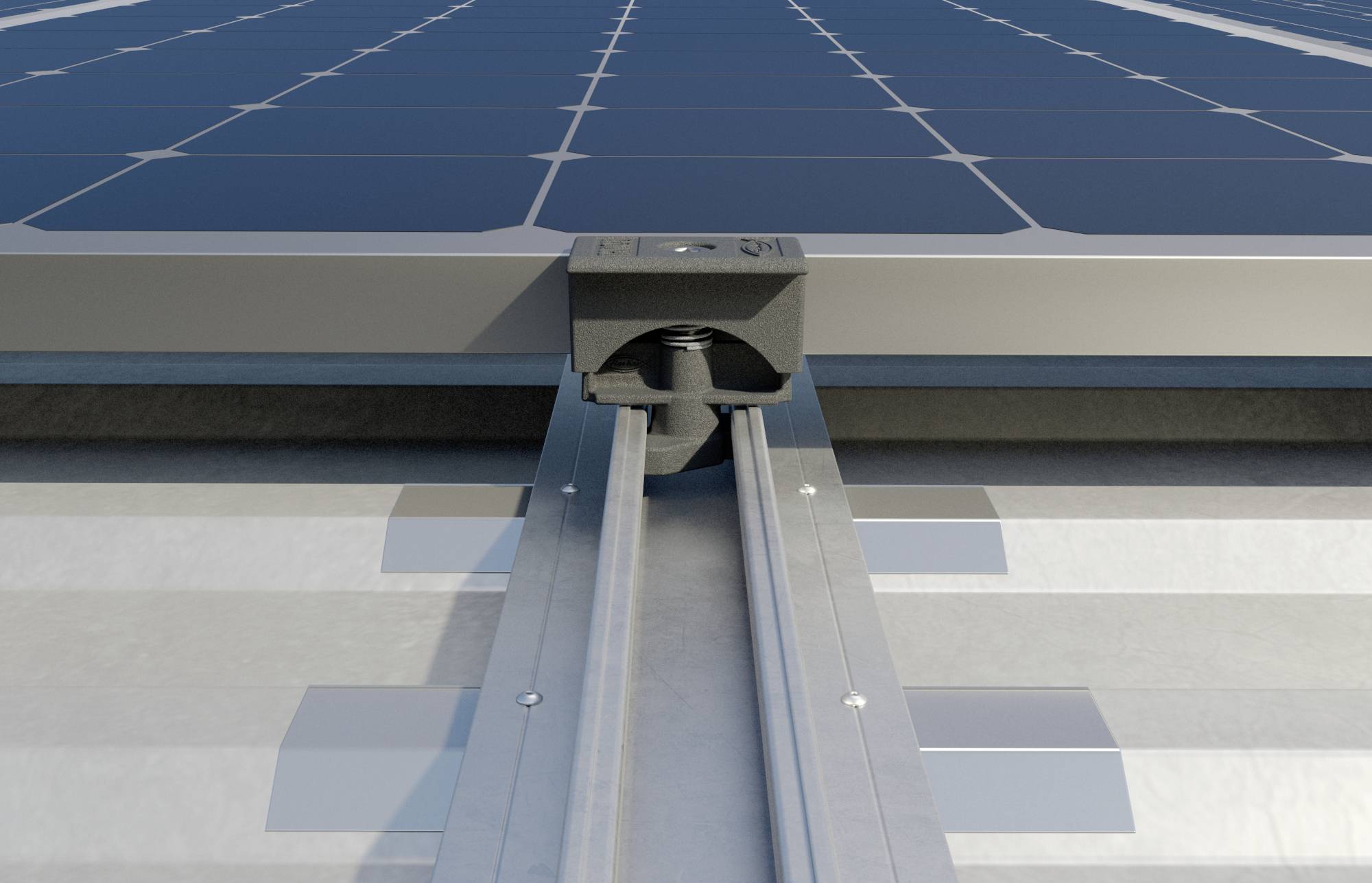

PM U je univerzálna svorka pre FV panely s hrúbkou 30 až 50 mm, ktorú je možné použiť ako stredovú svorku aj ako koncovú svorku. PM U možno rýchlo vložiť do profilov jednoduchým otočením. Kompatibilné s plechovými strešnými profilmi SolarLight, SolarFish, SolarMid, Solar Predmontovanou univerzálnou príchytkou PM U je možné uchytiť všetky fotovoltaické moduly s hrúbkou od 30 mm do 50 mm. Predmontovanú univerzálnu svorku PM U možno použiť ako koncovú svorku, tak aj ako strednú svorku. Vďaka inteligentnej matici je možné predmontovanú univerzálnu svorku PM U rýchlo zavesiť a zaistiť na ľubovoľnom mieste montážnej lišty. Zapustená skrutka v prvku zabraňuje vzniku tieňov na susedných moduloch. Vďaka pružine zostáva predmontovaná univerzálna svorka PM U počas uťahovacích fáz zdvihnutá. Predmontovaná univerzálna svorka PM U nevyžaduje žiadne ďalšie prvky (napr. skrutky, tesnenia, matice).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- 10 kusov
