Fischer 554786 PM F 30 AL koncová svorka

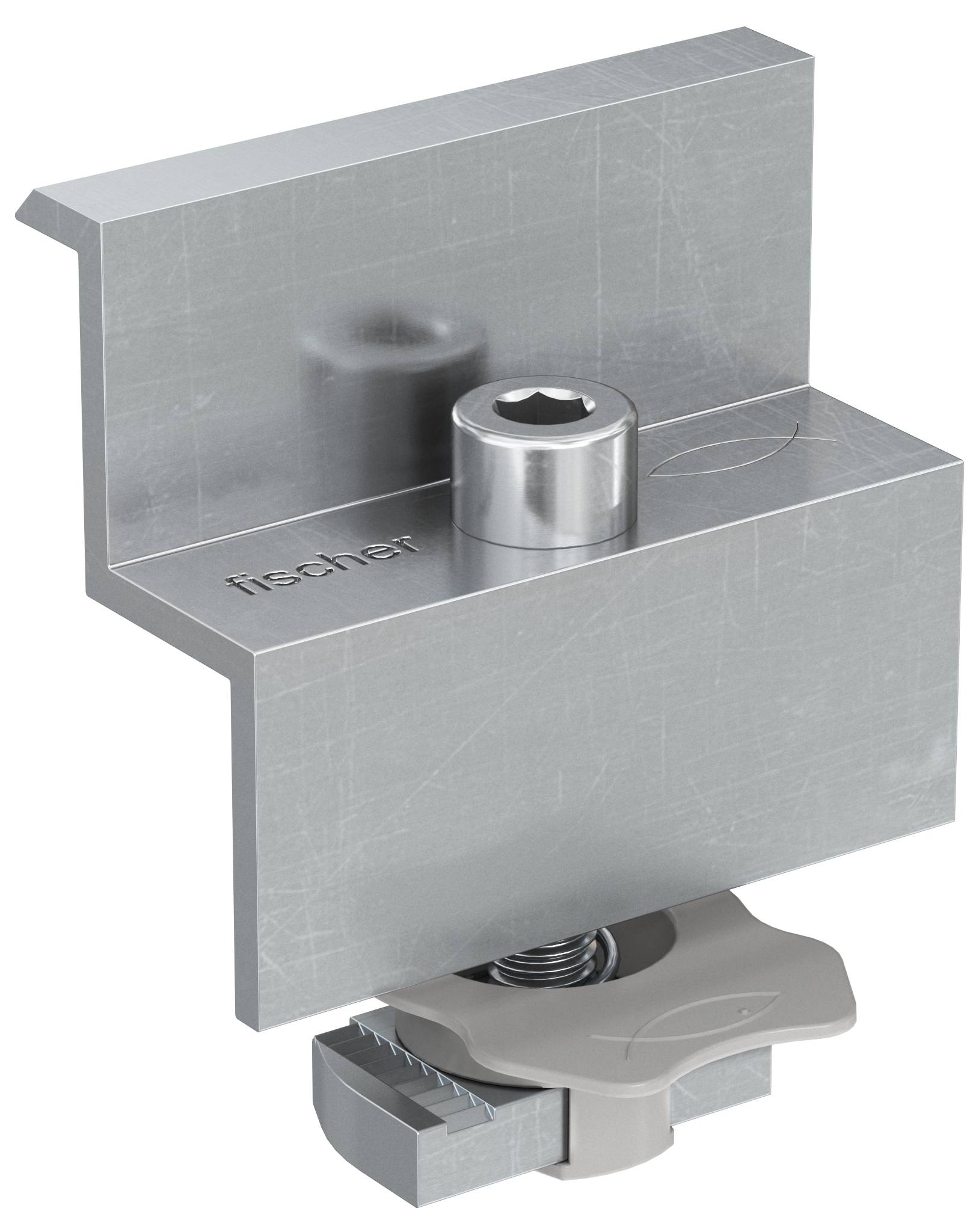

Kovový montážny držiak s centrálnym skrutkom a valcovým vložkom, zobrazený ako komponent na upevňovanie hardvéru s značkou 'fischer'.

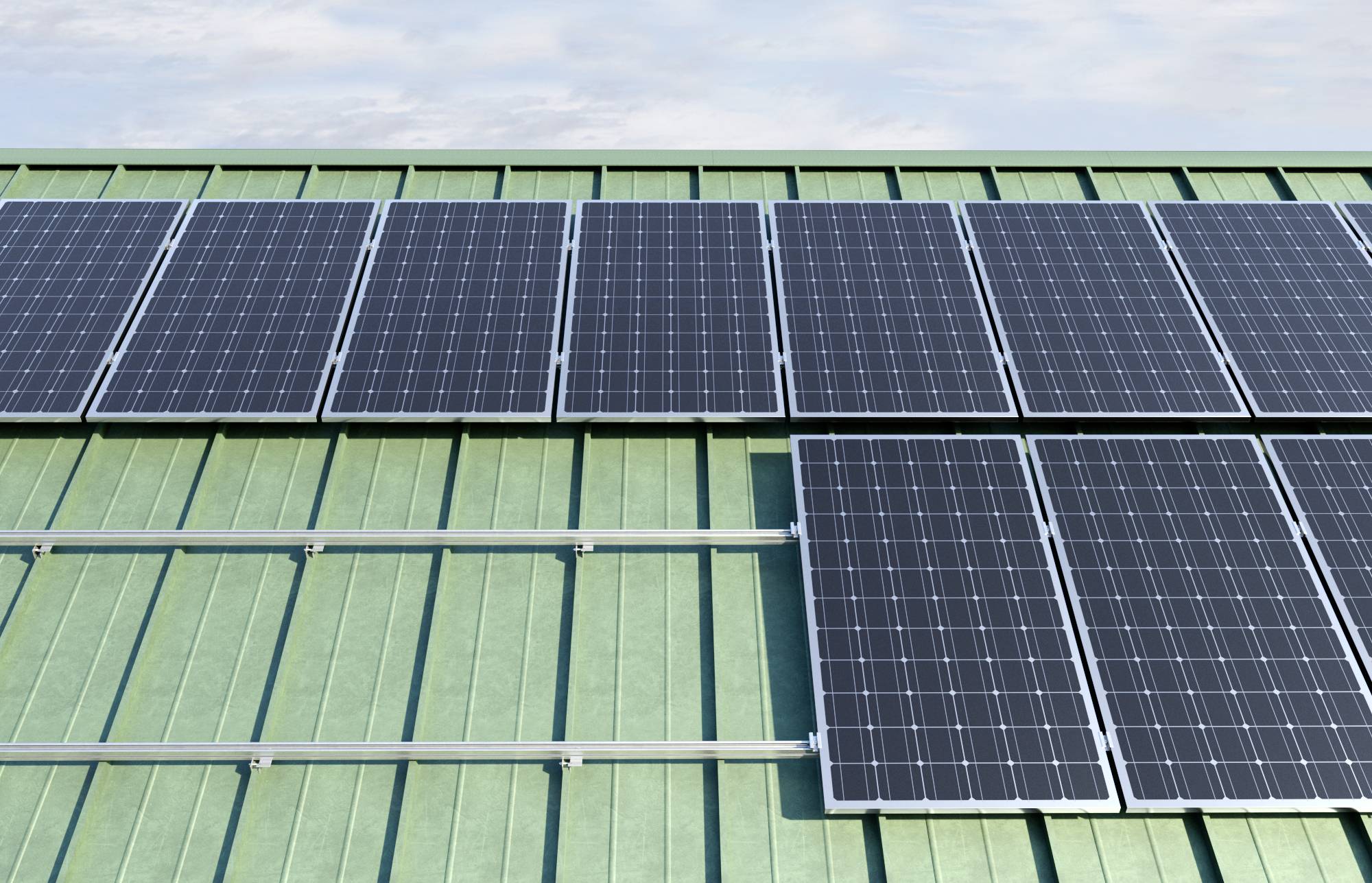

Solárne moduly na zelenej kovovej streche, ktoré vyrábajú elektrinu, pod jasnou oblohou.

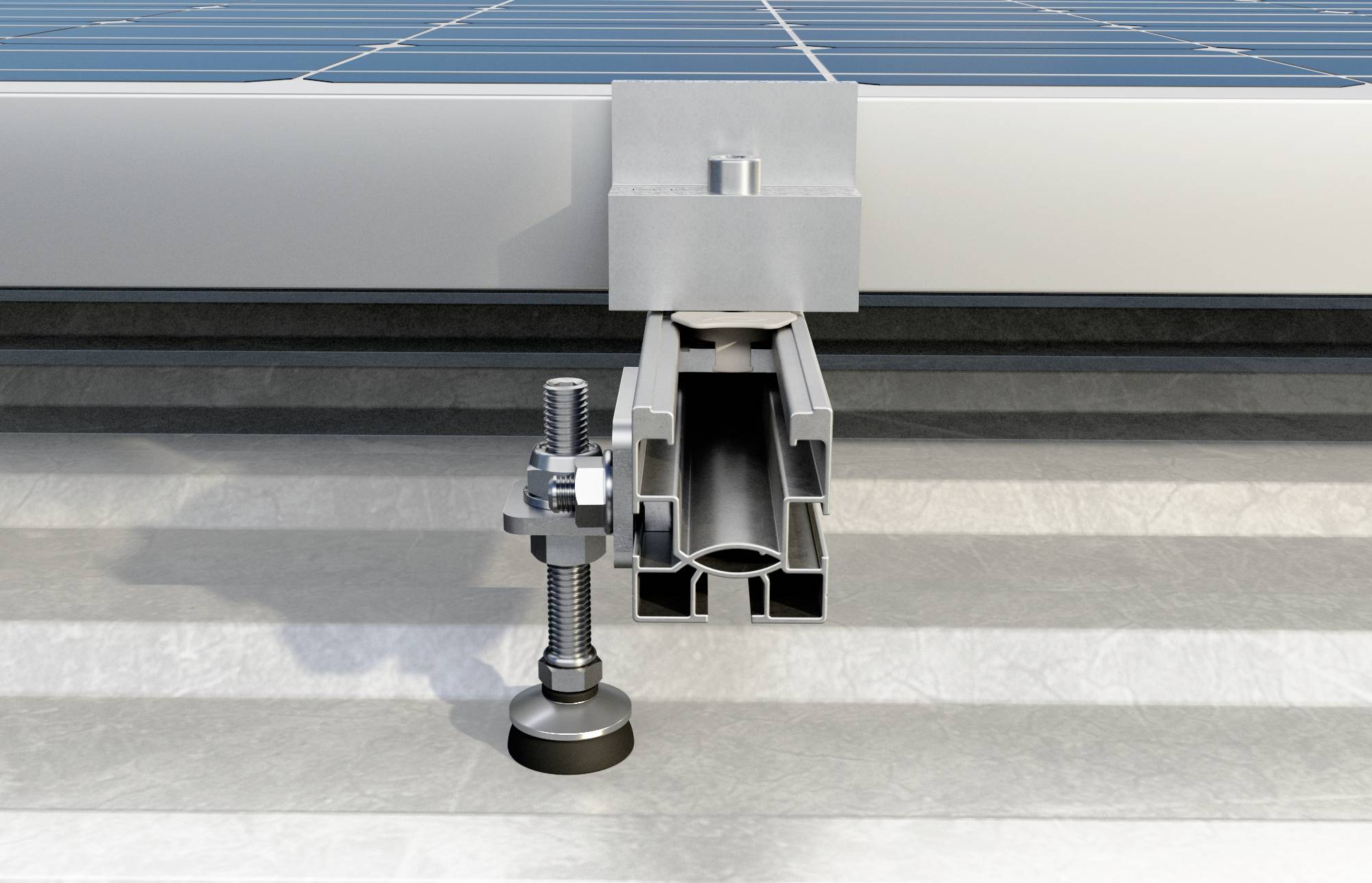

Kovový držiak pre solárne moduly, zobrazujúci skrutky a koľajnicovú štruktúru na upevnenie na strechy alebo povrchy.

1/3

Doručenie: Po 14. 9.

9 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (26,82 € / kus)

26,82 €

bez DPH.

Už len 9 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer koncová svorka predmontovaná PM F 30 AL

Vopred zmontované
Kladivová matica s klipom pre rýchle vloženie do koľajnice
Integrovaná pružina na uľahčenie polohovania FV panela
Svorka a matica z hliníka AW 6060 T66, skrutka z nerezovej ocele A2-70, spona z PA 6
Vložte spodnú časť koncových svoriek PM F do hornej drážky koľajnice
Otočte predmontované koncové svorky PM F o 90° v smere hodinových ručičiek
Upevnite FV modul na imbusovú skrutku (TCEI) uťahovacím momentom cca 10 Nm
Vhodné pre:
Systémy šikmých striech s hákmi
Strešné systémy z trapézového plechu
Strešné systémy z vlnitého plechu
Špeciálne konštrukčné systémy
s:
SolarLight
SolarMid
Solárna plechová strecha
SolarPlochá plechová strecha

Technické parametre

Hrúbka modulu: 30 mm

Kategória výrobku: koncová svorka

Hmotnosť: 60 g

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028805 Fischer 554786 PM F 30 AL koncová svorka

Popis

PM F je predmontovaná koncová svorka pre FV moduly s hliníkovým rámom. PM svorka je dostupná v rôznych verziách v závislosti od hrúbky FV panelu. PM F je vybavený kladivovou maticou so špeciálnou plastovou klietkou na uľahčenie umiestnenia matice do stredovej drážky koľajnice. Pružina drží svorku zdvihnutú, kým nie je utiahnutá, aby sa uľahčilo umiestnenie FV panela. Vďaka pružine zostávajú predmontované koncové svorky PM F počas uťahovacích fáz zdvihnuté a vďaka plastovému prvku zostanú na svojom mieste bez skĺznutia. Predmontované svorky PM F nevyžadujú žiadne ďalšie prvky, ako sú skrutky, tesnenia alebo svorníky.
