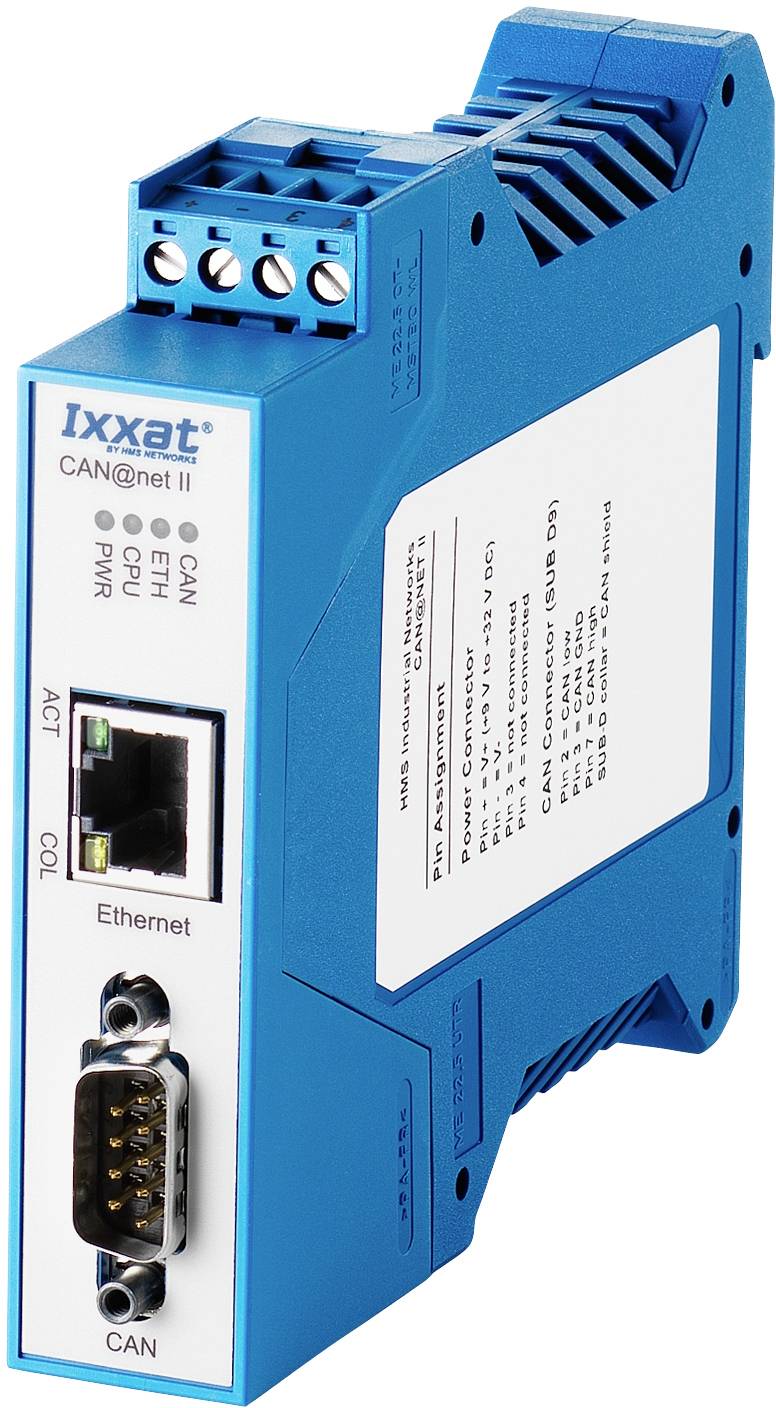

Ixxat CAN@net II/Generic CAN prevodník CAN dátová zbernica , Ethernet, 12 V/DC, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (982,93 € / kus)
982,93 €
bez DPH.
Doprava zadarmo
CAN @ net II / Generic - brána CAN Ethernet
Hlavné benefity
- Preklenutie veľkých vzdialeností a jednoduchý prístup do systému cez Ethernet
- Funkčnosť filtra a konverzie
- Úspora nákladov vďaka jednoduchšiemu zapojeniu
Technické parametre
- Rozhranie zbernice PC: 10/100 Mbit / s Ethernet (10Base-T / 100Base-T), Autodetect, zástrčka RJ45
- Priradenie IP adresy: DHCP, pomocou PC nástroja
- Mikrokontrolér: Freescale MCF5235, 150 MHz
- Rozšírenie pamäte: 8 MB DRAM, 4 MB Flash
- Ovládač CAN: SJA1000
- Rozhranie zbernice CAN: ISO 11898-2, zástrčka Sub D9 podľa CiA 303-1, galvanicky oddelené (500 V)
- Certifikácia: CE, FCC, CSA
- Teleso: plastové puzdro pre montáž na DIN lištu.
- Kategória výrobku
CAN prevodník
- Rozhranie
CAN dátová zbernica
Ethernet
- Typ
CAN@net II/Generic
- Prevádzkové napätie
12 V/DC
24 V/DC
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
-20 °C
- Prevádzková teplota
-20 do +70 °C
- Rozmer.
(š x v) 22.5 mm x 100 mm
- Max. odber prúdu
250 mA
- V
100 mm
- Šírka
22.5 mm
- Číslo výrobcu
1.01.0086.10201
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 1386371 Ixxat CAN@net II/Generic CAN prevodník CAN dátová zbernica , Ethernet, 12 V/DC, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1386371 Ixxat CAN@net II/Generic CAN prevodník CAN dátová zbernica , Ethernet, 12 V/DC, 24 V/DC
Popis
CAN-Ethernet-Gateway V režime brány je CAN @ net II / Generic pripojený k PC alebo platforme radiča cez TCP / IP. Aplikačný program na hostiteľovi komunikuje prostredníctvom štandardnej zásuvky TCP / IP a používa jednoduchý protokol ASCII. Ako brána CAN Ethernet preto CAN @ net II / Generic poskytuje jednoduchý a flexibilný prístup k systémom CAN cez LAN alebo internet.
CAN-Ethernet-CAN-Bridge CAN-Ethernet-CAN-Bridge je možné implementovať pomocou dvoch CAN @ net II / generických. Tento most umožňuje výmenu správ CAN medzi dvoma systémami CAN cez TCP / IP, pričom je možné ukladať filtračné tabuľky.
Konfigurácia komunikačných parametrov TCP / IP sa pohodlne vykonáva pomocou počítačového nástroja s automatickým rozpoznávaním zariadenia. Funkcia premostenia sa konfiguruje a konfiguračné parametre CAN sa nastavujú pomocou webového servera implementovaného na CAN @ net II / Generic.
