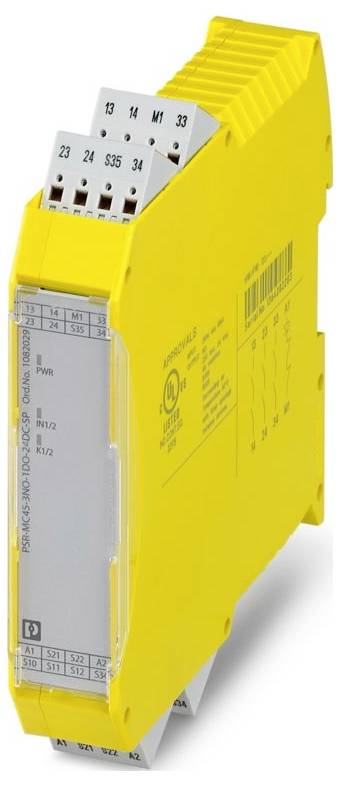

Phoenix Contact PSR-MC45-3NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.4 x 114.5 mm, 1082029, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
ochranné relé
Pripojenie
pružinové pripojenie
Prevádzkové napätie
24 V/DC
Typ
PSR-MC45-3NO-1DO-24DC-SP
Datasheety: (PDF)
Počet
Celkom (162,59 € / kus)
162,59 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: PSRmini
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 22,5 mm
- výška 117,4 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 60 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 8 mm
- Montážna poloha: vertikálna alebo horizontálna
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Maximálna strata výkonu za nominálnych podmienok: 17,21 W (pri UB = 30 V, IL² = 72 A²)
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: 2,5 mA (typ., keď je US pripojený k S34); 1 mA (typ., keď je US pripojený k S35)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: 0,5 Hz (odporová)
- Prúd: max. 100 mA
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Náraz: 15 g pre Δt = 11 ms (trvalý náraz: 10 g pre Δt = 16 ms)
- Napätie: cca 23 V DC (Us - 1 V)
- Ochranný obvod: 33 V supresorová dióda
- Indikátor stavu: 2 x LED (zelená)
- Spínané napätie: min. 5 V AC/DC; max. 250 V AC/DC (dodržujte krivku zaťaženia)
- Označenie: A1/A2
- Použitie: Núdzové zastavenie; bezpečnostné dvere; transpondér; svetelná clona
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: min. 10 mA AC/DC; max. 6 A
- Popis výstupu: PNP; nie je bezpečnostne orientovaný
- Maximálny zapínací prúd: 1 A (Δt = 5 ms pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Konfigurácia kontaktov: 3 cesty uvoľňovacieho prúdu
- Maximálny trvalý prúd: 6 A
- Menovité izolačné napätie: 250 V AC
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +25 % (externe poistené)
- Menovitý napájací prúd riadiaceho systému IS: typicky 75 mA
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 10 x 10⁶ spínacích cyklov
- Typický čas odozvy:< 100 ms (automatický štart);< 100 ms (manuálne, kontrolovaný štart)
- Typický čas relapsu:< 20 ms (na požiadanie cez obvody senzorov);< 20 ms (pri riadení cez A1 | aplikačne špecifické riadenie cez A1/A2 nie je povolené)
- Materiál kontaktu: AgSnO2
- Spínací výkon: 5 A (24 V (DC13)); 5 A (250 V (AC15))
- Výstupná poistka: 6 A gL/gG
- Typ relé: Elektromechanické relé s nútene vedenými kontaktmi podľa IEC/EN 61810-3
- Časy: Časy
- Typ. Čas obliekania v USA:< 100 ms (pri riadení cez A1)
- Čas reštartu: 500 ms (po vyžiadaní bezpečnostnej funkcie)
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami; základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom
- Čas filtra: max. 3 ms (šírka testovacieho impulzu, nízke testovacie impulzy);> 1 s (frekvencia testovacích impulzov - nízke testovacie impulzy); pri šírke testovacích impulzov< 1 ms: frekvencia testovacích impulzov = 5 x šírka testovacieho impulzu; max. 1 ms (šírka testovacieho impulzu, vysoké testovacie impulzy);> 100 ms (frekvencia testovacích impulzov, vysoké testovacie impulzy); Ak testovacie impulzy nie sú bezpečnostne relevantné, mali by sa vypnúť.
- Počet východov: 1
- Spínací výkon: min. 50 mW
- Štvorec. Celkový prúd: 72 A² (pozor, zníženie výkonu)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (5 A DC13 | 8760 spínacích cyklov/rok alebo 5 A AC15 | 2190 spínacích cyklov/rok)
- Úroveň integrity bezpečnosti (SIL): 3
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Popis vchodu: nie je zameraný na bezpečnosť; NPN
- Počet vchodov: 2
- Rozsah vstupného napätia signálu "0": 0 V ... 5 V (S10, S12)
- Rozsah vstupného napätia signálu "1": 19,2 V DC ... 30 V DC
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typická 1,8 W
- Kategória zastávky: 0
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
- Čas reštartovania:< 1 s (čas spustenia)
- Rozsah vstupného prúdu signálu "0": 0 mA ... 2 mA (S10, S12)
- Simultánnosť: ∞
- Maximálny povolený celkový odpor vedenia: 150 Ω
- Správa: M1: Správa: M1
- Ochrana proti skratu: áno
- Digitálne: Štartovací kruh (S34, S35): Digitálne: Štartovací kruh (S34, S35)
- Relé: Povoľovacie cesty prúdu (13/14, 23/24, 33/34): Relé: Povoľovacie cesty prúdu (13/14, 23/24, 33/34)
- Digitálny: Obvod snímača (S10, S12, S22): Digitálny: Obvod snímača (S10, S12, S22)
- Druh obalu
Piece
- Kategória výrobku
ochranné relé
- Typ
PSR-MC45-3NO-1DO-24DC-SP
- Pripojenie
pružinové pripojenie
- Prevádzkové napätie
24 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
- Certifikácia (senzory)
DE
IP20
- Prevádzková teplota (min.)
-40 °C
- Prevádzková teplota (max.)
60 °C
- Hĺbka
114.5 mm
- Šírka
22.5 mm
- V
117.4 mm
- Rozmer.
(š x v x h) 22.5 x 117.4 x 114.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563388 Phoenix Contact PSR-MC45-3NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.4 x 114.5 mm, 1082029, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563388 Phoenix Contact PSR-MC45-3NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.4 x 114.5 mm, 1082029, 1 ks
Popis
Bezpečnostné relé pre núdzové zastavenie, bezpečnostné dvere a svetelné závory do SIL 3, kat. 4, PL e, 1- alebo 2-kanálová prevádzka, automatická alebo manuálna, monitorovaný štart, 3 cesty uvoľňovacieho prúdu, US = 24 V DC, zásuvná svorkovnica
