Testec TT-SI 7005 diferenciálna sonda 60 MHz 1:1, 5:1, 10:1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
7 Ks
Počet
Celkom (337,40 € / kus)
337,40 €
bez DPH.
Doprava zadarmo
Už len 7 Ks skladom!
Hlavné benefity
meracia sonda pre osciloskop
- Deliaci faktor:1:1, 5:1, 10:1
- Bandwidth60 MHz
Technické parametre
- Presnosť jednosmerného prúdu: ± 2
- Kategória výrobku
diferenciálna sonda
- Šírka pásma
60 MHz
- Deliaci pomer
1:1
5:1
10:1
- Doba zvýšenie
5.8 ns
7 ns
23 ns
- Vstupná kapacita
2.5 pF
- Vstupný odpor
1 M. Ω
bez certifikátu
- Hmotnosť
250 g
- Kategória merania
CAT III 35V
- Šírka
55 mm
- V
30 mm
- Dĺžka
195 mm
Na stiahnutie
Datasheet
Datasheet 2255390 Testec TT-SI 7005 diferenciálna sonda 60 MHz 1:1, 5:1, 10:1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2255390 Testec TT-SI 7005 diferenciálna sonda 60 MHz 1:1, 5:1, 10:1
Informácie
Informácie 2255390 Testec TT-SI 7005 diferenciálna sonda 60 MHz 1:1, 5:1, 10:1
Popis
Aktívna diferenčná sonda TT-SI 7005 umožňuje bezpečné a presné meranie vysokého napätia medzi dvoma napäťovými bodmi, pričom žiadny z nich nesúvisí so zemou. Táto hlava sondy je navrhnutá pre rôzne merania až do 60MHz / ± 35V a je kompatibilná s uzemnenými osciloskopmi všetkých bežných výrobcov. Napájanie sa dodáva pomocou priloženého sieťového adaptéra.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Šírka pásma: 60 MHz
- Delítko: x1 / x5 / x10
- Presnosť jednosmerného prúdu: ±2
- Maximálne vstupné napätia:
- Diferenciál:
- ±3,5 V (DC + AC špička) pri 1 x
- ±18 V (DC + AC špička) pri 5x
- ±35 V (DC + AC špička) pri x10
- k zemi: 12VAC CAT III
- Bezpečnostná norma: IEC1010-031:2015
Rozsah dodávky
- 2 x testovacie káble s izolovanými banánovými sviečkami 4 mm (červená a čierna)
- 2 x zvieracie háčiky (červené a čierne)

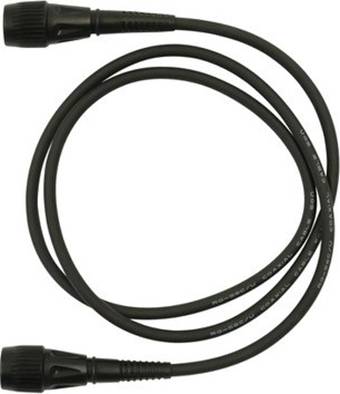

- 1 x izolovaná meracia čiara BNC 100 cm

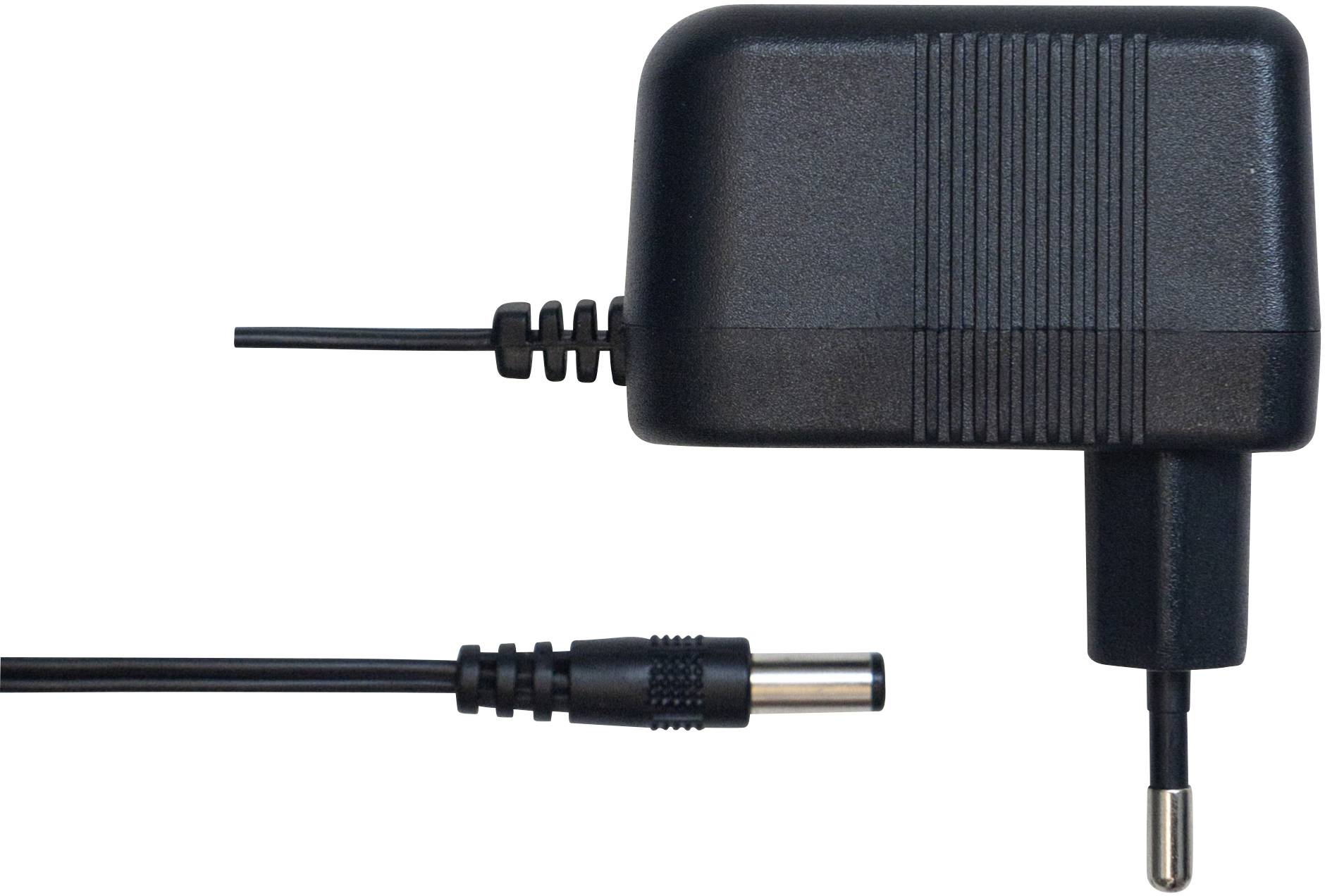

- 1 x sieťový adaptér 220 V, verzia EU
