Uni-T UT-M26 logická sonda 20 V | Conrad Electronic | Conrad SK

SATA kábel rozdeliteľa napájania s jedným konektorom na každom konci, zobrazený so sadou čiernych a červených adaptérových kolíkov alebo terminálov.

SATA kábel rozdeliteľa napájania s jedným konektorom na každom konci, zobrazený so sadou čiernych a červených adaptérových kolíkov alebo terminálov.

Uni-T

Doručenie: Št 22. 10.

90 Ks

Počet

Ks

Celkom (409,00 € / kus)

409,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

meracia sonda pre osciloskop

16 signálových kanálov (D0–D15) + 16 uzemňovacích kanálov, farebne odlíšených a očíslovaných
Tri flexibilné spôsoby pripojenia: priame pripojenie, jednotlivé vodiče, testovacie svorky
Dve nezávislé digitálne zbernice, individuálne konfigurovateľné
Kompatibilné s osciloskopmi série MSO1000HD (digitálny kanálový vstup)

Technické parametre

Vstupné kanály: 16
Prahový rozsah: ±20 V
Presnosť prahu: ±(100 mV + 3 % prahu)
Maximálne signálne napätie: ±20 V
Minimálne signálové napätie: 500 mV
Minimálna detekovateľná šírka impulzu: 5 ns
Vstupná impedancia: 101 kΩ ± 1 %
Vstupná kapacita: 9 pF ± 1 pF

Kategória výrobku: logická sonda

Menovité napätie: 20 V

Typ: Logická analyzátorová sonda (16-kanálová digitálna sonda)

: bez certifikátu

Hmotnosť: 0.7 kg

Dĺžka kábla: 100 cm

Kategória merania: CAT I

Vhodný pre / na: Osciloskopy série UNI-T MSO1000HD

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3841578 Uni-T UT-M26 logická sonda 20 V

Popis

UT-M26 je výkonná 16-kanálová logická analyzátorová sonda, ktorá pripája signály digitálnej zbernice a signály z testovaného zariadenia k osciloskopom s vysokým rozlíšením série MSO1000HD. Vďaka 16 jasne farebne odlíšeným a číselne označeným signálovým a uzemňovacím kanálom, ako aj trom flexibilným spôsobom pripojenia, je možné UT-M26 jednoducho a spoľahlivo používať v širokej škále testovacích scenárov. Dve nezávisle konfigurovateľné digitálne zbernice s individuálnym nastavením pre hodiny, bitovú šírku, formát zobrazenia a potlačenie chvenia umožňujú presnú analýzu signálu.

Tento text bol preložený strojovo.

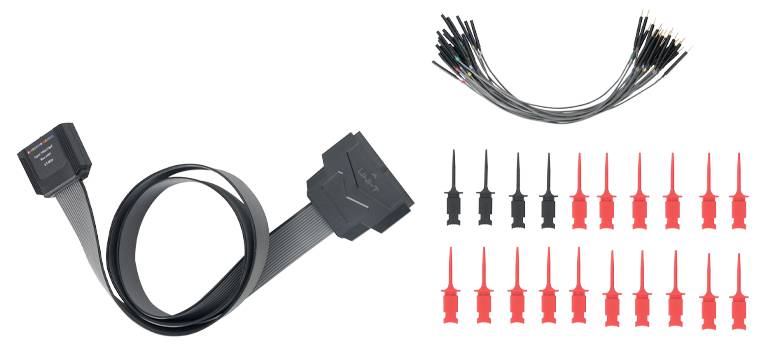

Rozsah dodávky

Hlavný kábel x1
20 meracích káblov
Hákové svorky (chapadlá) x20
Nákupná taška x1

Popis

UT-M26 je výkonná 16-kanálová logická analyzátorová sonda, ktorá pripája signály digitálnej zbernice a signály z testovaného zariadenia k osciloskopom s vysokým rozlíšením série MSO1000HD. Vďaka 16 jasne farebne odlíšeným a číselne označeným signálovým a uzemňovacím kanálom, ako aj trom flexibilným spôsobom pripojenia, je možné UT-M26 jednoducho a spoľahlivo používať v širokej škále testovacích scenárov. Dve nezávisle konfigurovateľné digitálne zbernice s individuálnym nastavením pre hodiny, bitovú šírku, formát zobrazenia a potlačenie chvenia umožňujú presnú analýzu signálu.

Tento text bol preložený strojovo.

Rozsah dodávky

Hlavný kábel x1
20 meracích káblov
Hákové svorky (chapadlá) x20
Nákupná taška x1
