Uni-T UT-PD1500 diferenciálna sonda 1.5 GHz 10:1 | Conrad Electronic | Conrad SK

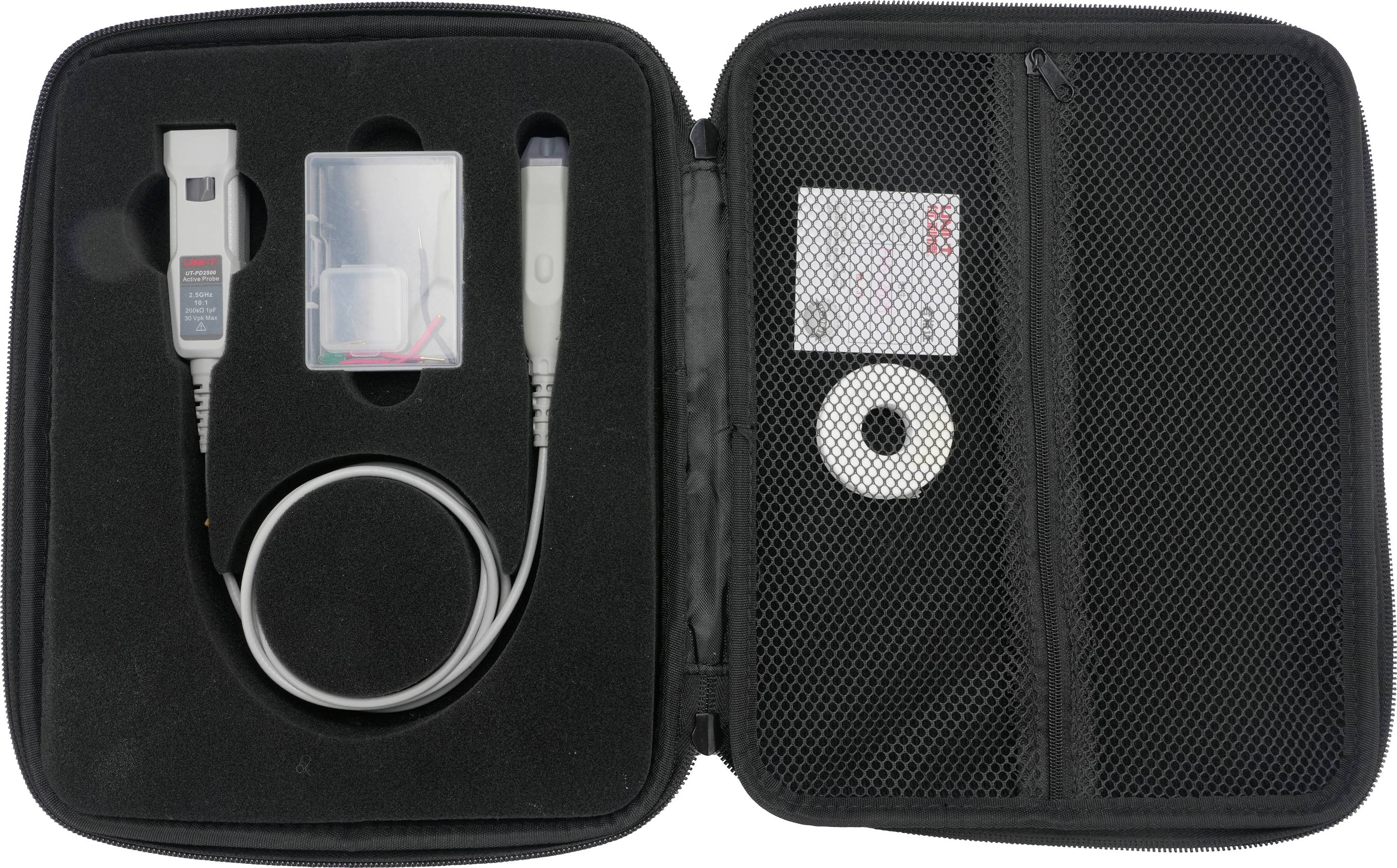

Otvorené puzdro s USB kabelom, malým adaptérom, nástrojom podobným stylusu a zariadením podobným iPodu v sieťovej vrecke

Otvorené puzdro s USB kabelom, malým adaptérom, nástrojom podobným stylusu a zariadením podobným iPodu v sieťovej vrecke

Uni-T

Datasheety: (PDF)

Doručenie: Št 22. 10.

5 Ks

Počet

Ks

Celkom (3 245,00 € / kus)

3 245,00 €

s DPH

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

meracia sonda pre osciloskop

Šírka pásma 1,5 GHz, doba nábehu ≤245 ps
Vstupný dynamický rozsah ±4 V, pomer potlačenia súhlasného režimu nad 40 dB (do 30 MHz)
Automatická detekcia tlmiaceho faktora a impedancie
Kompatibilné so sériami MSO7000X, MSO8000HD, UPO7000L, MSO5000HD, MSO3000HD a MSO3000X

Technické parametre

-Šírka pásma (-3dB): 1,5 GHz
-Doba nábehu: ≤245 ps
-Vstupná kapacita: ≤1 pF
-Vstupný odpor: 200 kΩ ± 2% (diferenciálny)
-Výstupná impedancia: 50 Ω
-Tlmiaci pomer: 10:1 ± 5%
-Vstupný dynamický rozsah: 8 Vpp (±4 V DC alebo špičkový AC)
-Rozsah bežného režimu: ±15 V (DC až 100 Hz), ±2,5 V (> 100 Hz)
-Rozsah ofsetu: ±4 V
-Maximálne vstupné napätie: ±30 V (jednosmerný prúd + špičkový striedavý prúd)
-Simulované potlačenie spoločného režimu:> 40 dB pri 1 MHz,> 40 dB pri 30 MHz,> 30 dB pri 1 GHz
- Šum sondy: 7 mVrms

Kategória výrobku: diferenciálna sonda

Šírka pásma: 1.5 GHz

Deliaci pomer: 10:1

Typ: Aktívna diferenciálna sonda

: bez certifikátu

Hmotnosť: 95 g

Dĺžka kábla: 1.2 m

Vhodný pre / na: Séria osciloskopov UNI-T: MSO8000HD, MSO7000X, UPO7000L, MSO5000HD, MSO3000HD, MSO3000X

Šírka: 19.33 mm

V: 18.30 mm

Dĺžka: 103.50 mm

Na stiahnutie

Datasheet

Datasheet 3841579 Uni-T UT-PD1500 diferenciálna sonda 1.5 GHz 10:1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3841579 Uni-T UT-PD1500 diferenciálna sonda 1.5 GHz 10:1

Popis

UT-PD1500 je vysokofrekvenčná aktívna diferenciálna sonda na analýzu moderných vysokorýchlostných signálov. Je vhodný na návrh, overovanie a ladenie rýchlych sériových zberníc ako I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 a FireWire (1394b), ako aj na analýzu integrity signálu, jitteru a očných diagramov. Sonda automaticky detekuje tlmiaci faktor a impedanciu a možno ju pohodlne ovládať pomocou tlačidiel na prednom paneli (spustenie/zastavenie osciloskopu, prehľadný displej, silové spúšťanie).

Tento text bol preložený strojovo.

Rozsah dodávky

Aktívna diferenciálna sonda UT-PD1500 x1
5 predlžovacích káblov (červený/čierny)
5 spájkovaných predlžovacích káblov
Zakrivená ihla (nastaviteľná) x5
Dvojitá ihlica x5
Impedančná ihla rovná x3, zakrivená x3
Pocínovaný medený drôt x1
2x skrinka sondy
Krabička s príslušenstvom x1
Značkovacie krúžky x8

Popis

UT-PD1500 je vysokofrekvenčná aktívna diferenciálna sonda na analýzu moderných vysokorýchlostných signálov. Je vhodný na návrh, overovanie a ladenie rýchlych sériových zberníc ako I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 a FireWire (1394b), ako aj na analýzu integrity signálu, jitteru a očných diagramov. Sonda automaticky detekuje tlmiaci faktor a impedanciu a možno ju pohodlne ovládať pomocou tlačidiel na prednom paneli (spustenie/zastavenie osciloskopu, prehľadný displej, silové spúšťanie).

Tento text bol preložený strojovo.

Rozsah dodávky

Aktívna diferenciálna sonda UT-PD1500 x1
5 predlžovacích káblov (červený/čierny)
5 spájkovaných predlžovacích káblov
Zakrivená ihla (nastaviteľná) x5
Dvojitá ihlica x5
Impedančná ihla rovná x3, zakrivená x3
Pocínovaný medený drôt x1
2x skrinka sondy
Krabička s príslušenstvom x1
Značkovacie krúžky x8
