Uni-T UT-PD2500 diferenciálna sonda 2.5 GHz 10:1 | Conrad Electronic | Conrad SK

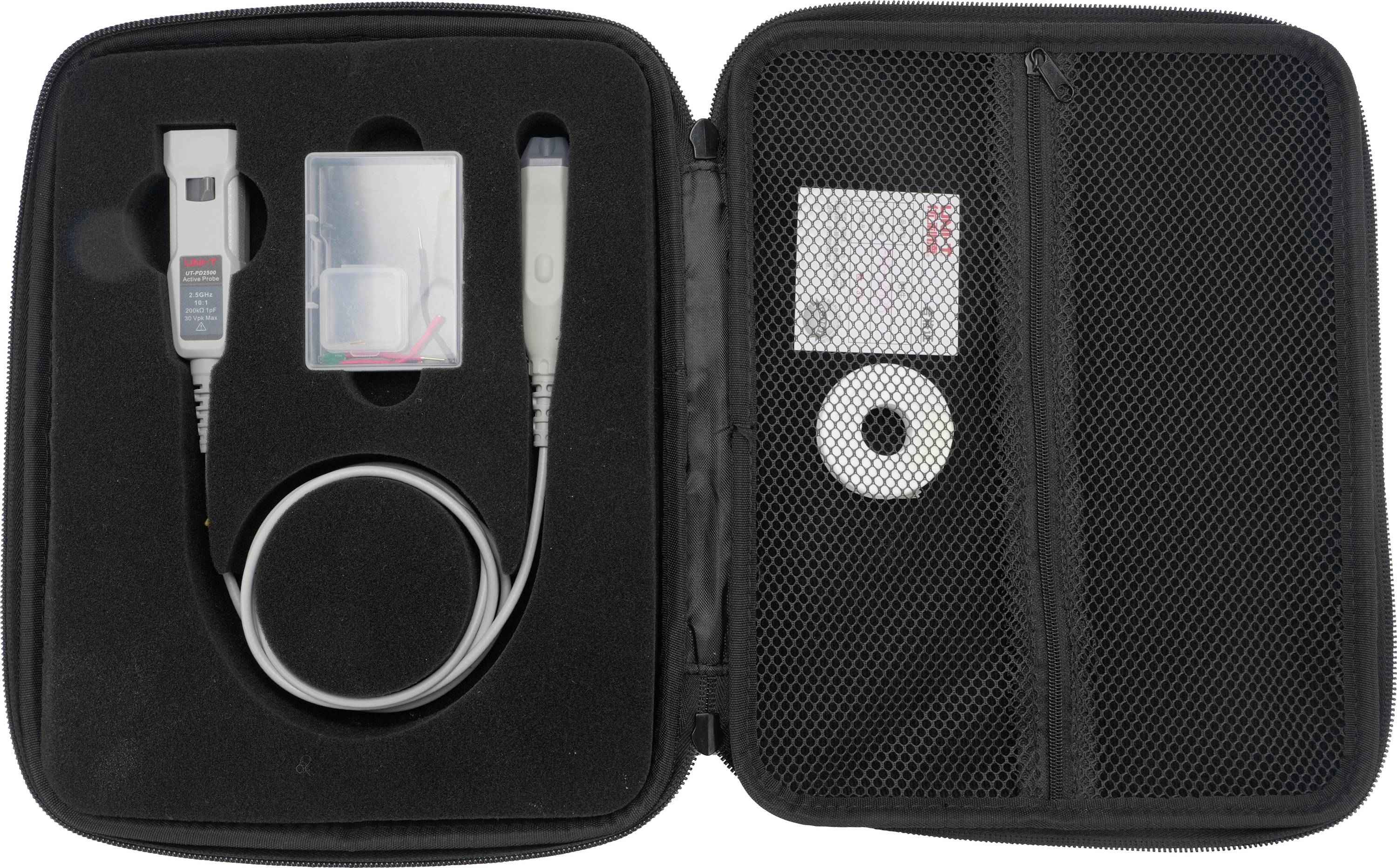

Otvorený nosný kufrik s USB flash diskom, adaptérom, káblom, zariadením veľkosti pera a malým digitálnym hudobným prehrávačom v sieťovej klanici.

Otvorený nosný kufrik s USB flash diskom, adaptérom, káblom, zariadením veľkosti pera a malým digitálnym hudobným prehrávačom v sieťovej klanici.

Uni-T

Doručenie: St 21. 10.

10 Ks

Počet

Ks

Celkom (4 325,00 € / kus)

4 325,00 €

s DPH

Doprava zadarmo

Už len 10 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

meracia sonda pre osciloskop

Šírka pásma 2,5 GHz, doba nábehu ≤150 ps
Vstupný dynamický rozsah ±4 V, pomer potlačenia spoločného režimu >40 dB (do 30 MHz)
Automatická detekcia tlmiaceho faktora a impedancie
Kompatibilné so sériami MSO7000X, MSO8000HD, UPO7000L, MSO5000HD, MSO3000HD a MSO3000X

Technické parametre

Šírka pásma (-3dB): 2,5 GHz
Doba nábehu: ≤150 ps
Vstupná kapacita: ≤1 pF
Vstupný odpor: 200 kΩ ± 2 % (diferenciálny)
Výstupná impedancia: 50 Ω
Tlmiaci pomer: 10:1 ± 5%
Vstupný dynamický rozsah: 8 Vpp (±4 V DC alebo špičkové AC)
Rozsah spoločného režimu: ±15 V (jednosmerný prúd do 100 Hz), ±2,5 V (nad 100 Hz)
Rozsah ofsetu: ±4 V
Maximálne vstupné napätie: ±30 V (jednosmerné + špičkové striedavé)
Pomer potlačenia súhlasného režimu: >40 dB pri 1 MHz, >40 dB pri 30 MHz, >30 dB pri 1 GHz
Šum sondy: 7 mVrms

Kategória výrobku: diferenciálna sonda

Šírka pásma: 2.5 GHz

Deliaci pomer: 10:1

Typ: Aktívna diferenciálna sonda

: bez certifikátu

Hmotnosť: 95 g

Dĺžka kábla: 1.2 m

Vhodný pre / na: Kompatibilné so sériami MSO7000X, MSO8000HD, UPO7000L, MSO5000HD, MSO3000HD a MSO3000X

Šírka: 19.33 mm

V: 18.30 mm

Dĺžka: 103.50 mm

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3841580 Uni-T UT-PD2500 diferenciálna sonda 2.5 GHz 10:1

Popis

UT-PD2500 je vysokofrekvenčná aktívna diferenciálna sonda na analýzu moderných vysokorýchlostných signálov. Je vhodný na návrh, overovanie a ladenie rýchlych sériových zberníc ako I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 a FireWire (1394b), ako aj na analýzu integrity signálu, jitteru a očných diagramov. Sonda automaticky detekuje tlmiaci faktor a impedanciu a možno ju pohodlne ovládať pomocou tlačidiel na prednom paneli (spustenie/zastavenie osciloskopu, prehľadný displej, silové spúšťanie).

Tento text bol preložený strojovo.

Rozsah dodávky

Aktívna diferenciálna sonda UT-PD2500 x1
5 predlžovacích káblov (červený/čierny)
5 spájkovaných predlžovacích káblov
Zakrivená ihla (nastaviteľná) x5
Dvojitá ihlica x5
Impedančná ihla rovná x3, zakrivená x3
Pocínovaný medený drôt x1
2x skrinka sondy
Krabička s príslušenstvom x1
Značkovacie krúžky x8

Popis

UT-PD2500 je vysokofrekvenčná aktívna diferenciálna sonda na analýzu moderných vysokorýchlostných signálov. Je vhodný na návrh, overovanie a ladenie rýchlych sériových zberníc ako I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 a FireWire (1394b), ako aj na analýzu integrity signálu, jitteru a očných diagramov. Sonda automaticky detekuje tlmiaci faktor a impedanciu a možno ju pohodlne ovládať pomocou tlačidiel na prednom paneli (spustenie/zastavenie osciloskopu, prehľadný displej, silové spúšťanie).

Tento text bol preložený strojovo.

Rozsah dodávky

Aktívna diferenciálna sonda UT-PD2500 x1
5 predlžovacích káblov (červený/čierny)
5 spájkovaných predlžovacích káblov
Zakrivená ihla (nastaviteľná) x5
Dvojitá ihlica x5
Impedančná ihla rovná x3, zakrivená x3
Pocínovaný medený drôt x1
2x skrinka sondy
Krabička s príslušenstvom x1
Značkovacie krúžky x8
