Name: Uni-T UTG1022X Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne
Brand: Uni-T
SKU: 3757395
Availability: BackOrder

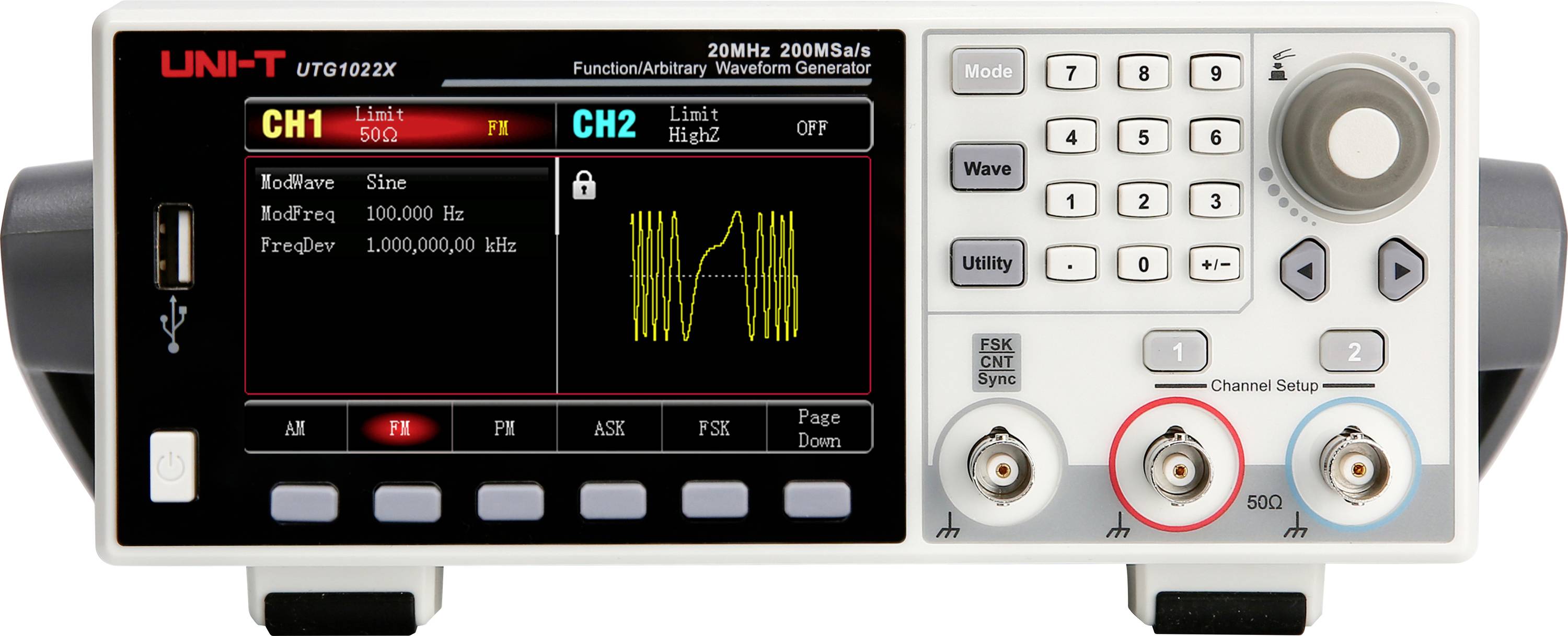

Predný panel generátora funkcií/ľubovolných signálov UNI-T zobrazujúci nastavenia kanálov CH1 a CH2, displej signálu, klávesnicu, otáčavý prvok a výstupné konektory, pričom výstup CH1 je zvýraznený červeným kruhom.

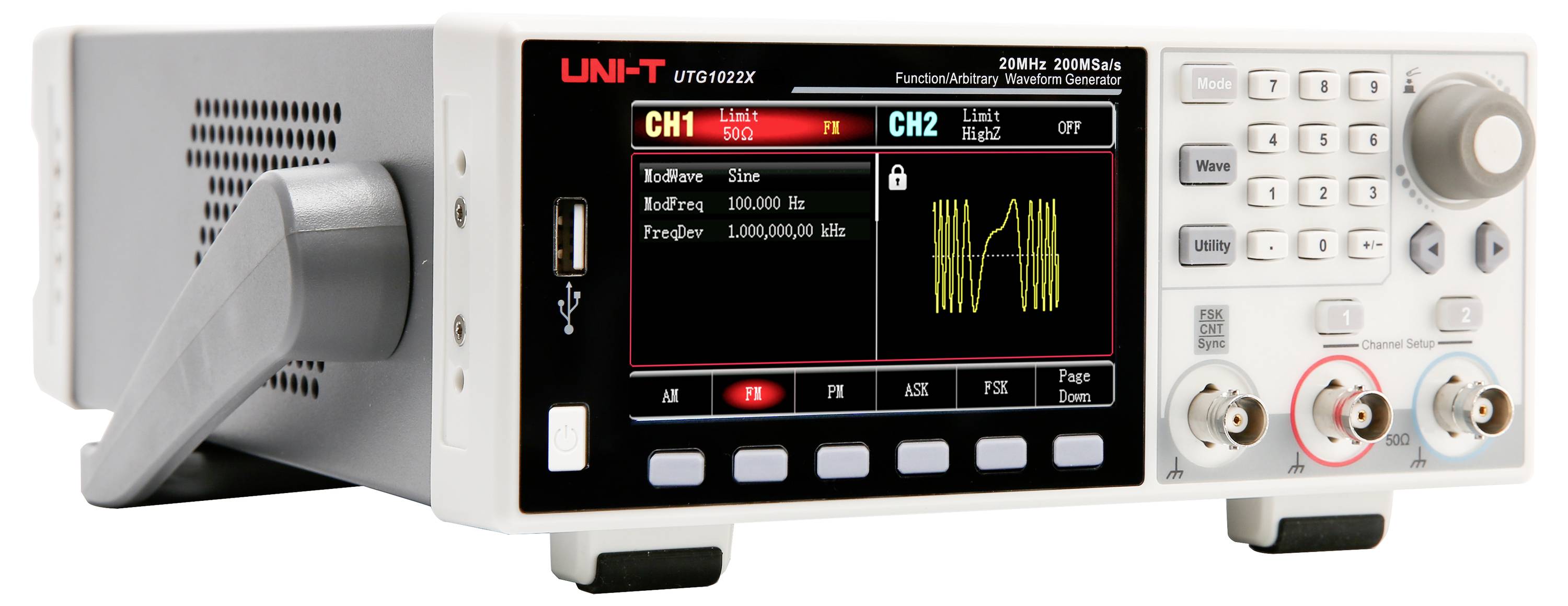

Uni-T UTG1022X Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne-1

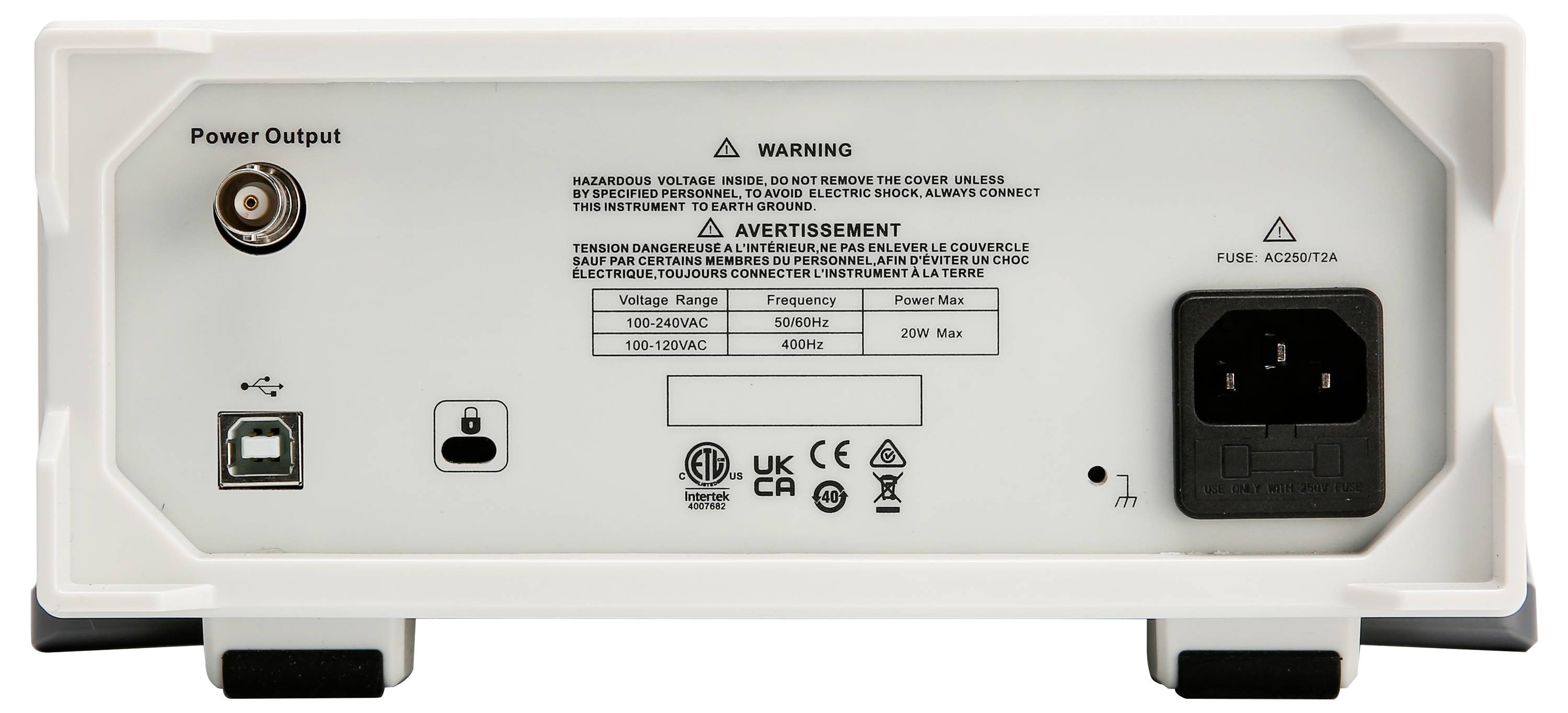

Uni-T UTG1022X Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne-2

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

20 Ks

Celkom (253,50 € / kus)

279,00 €

-9 %

253,50 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Generátor ľubovoľných funkcií UNI-T UTG1022X 40MHz 2-kanálový 200MSa/S 4kpts4,3-palcový TFT LCD displej

Maximálna výstupná frekvencia: 20 MHz
Vzorkovacia frekvencia: 200 MSa/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 2
Ľubovoľná dĺžka priebehu: 4 kpts
Displej: 4,3-palcový TFT LCD

Technické parametre

4,3-palcový (10,9 cm) TFT LCD displej, WVGA (480 x 272)
16-bitové vertikálne rozlíšenie
Vzorkovacia frekvencia 200 MSa/s
200 integrovaných ľubovoľných priebehov
Vlnová dĺžka 4 kpt

Výstupný tvar signálu: Sínusový, obdĺžnikový, rampový, pulzný, šumový, jednosmerný, ľubovoľný, AM, FM, PM, ASK, FSK, PSK, PWM

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 20 MHz

Výstup signálu: arbitrárne

Frekvenčný rozsah sinus: 1 µHz bis 20 MHz

Činiteľ harmonického skreslenia sinus: 0,2 %

Frekvenčný rozsah obdĺžnik: 1 µHz bis 10 MHz

Doba nábehu obdĺžnik: 16 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz bis 1 MHz

Frekvenčný rozsah ARB: 1 µHz bis 5 MHz

: bez certifikátu

Funkcia kmitočtu: Podporované (režimy rozmítania: lineárny a logaritmický)

Vnútorná modulácia: AM, FM, PM, ASK, FSK, PSK, PWM

Externé modulácie: ASK, FSK, PSK, PWM a Burst/Sweep cez externý spúšťací vstup

Spúšťač (synchrónne): Interné a externé

Gate (asynchrónne): K dispozícii je režim hradlovaného burstového režimu

Externé meranie frekvencie: Integrovaný 7-bitový frekvenčný čítač (100 MHz až 200 MHz)

Rozmer.: (š x v) 215 mm x 103 mm

Hmotnosť: 2.2 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 20 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: výkonový zosilňovač

Šírka: 215 mm

V: 103 mm

Rozhranie: hostiteľský port USB
USB zariadenia

Napájanie VDE: 230 V AC

Typ: UTG1022X

Na stiahnutie

Datasheet

Datasheet 3757395 Uni-T UTG1022X Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3757395 Uni-T UTG1022X Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne

Popis

UTG1022X ponúka presný a stabilný výstup signálu s rozlíšením až 1 μHz. Je to cenovo dostupný, výkonný a multifunkčný generátor funkčných a ľubovoľných tvarov vĺn. Produkuje presné, stabilné, čisté a nízko skreslené výstupné signály. Vďaka jednoduchej obsluhe, vynikajúcim technickým údajom a užívateľsky prívetivému grafickému displeju je to všestranné zariadenie pre aplikácie vo vzdelávaní, testovaní a výrobe.

Tento text bol preložený strojovo.

Prevedenie

Dvojkanálový výstup s rovnakým výkonom: Dva nezávislé vysokovýkonné výstupy so stabilnou amplitúdou aj pri vysokých frekvenciách.
Ultranízke chvenie: Signál s obdĺžnikovou vlnou až do 10 MHz s chvením menej ako 200 ps pre čisté hrany signálu
Vysoký pomer signálu k šumu: Čistá kvalita signálu aj pri veľkých odchýlkach a nízkych úrovniach signálu.
Voliteľný modul zosilňovača výkonu: Výstupný výkon až 4 W pre náročné aplikácie
Flexibilná funkcia Burst: Tri režimy na generovanie rôznych pulzných sekvencií
Viaceré typy modulácie: Podpora pre AM, FM, PM, FSK, ASK, PSK a PWM
Funkcia rozmítania: Lineárne a logaritmické rozmítanie frekvencie

Rozsah dodávky

UTG1022X x 1
Napájací kábel x 1
1x USB kábel
Priechodný kábel BNC-BNC × 1
Káble s krokosvorkami BNC (červený a čierny) × 3

Rady

Iné modely

- UTG1042X: výstupná frekvencia 40 MHz, vzorkovacia frekvencia 200 MSa/s, 16-bitové rozlíšenie, 2 kanály, 4 kpts ľubovoľnej dĺžky signálu, 4,3″ TFT-LCD.

- UTG1022X-PA: výstupná frekvencia 20 MHz, vzorkovacia frekvencia 200 MSa/s, 16-bitové rozlíšenie, 2 kanály, 4 kpts ľubovoľnej dĺžky signálu, 4,3″ TFT-LCD.
