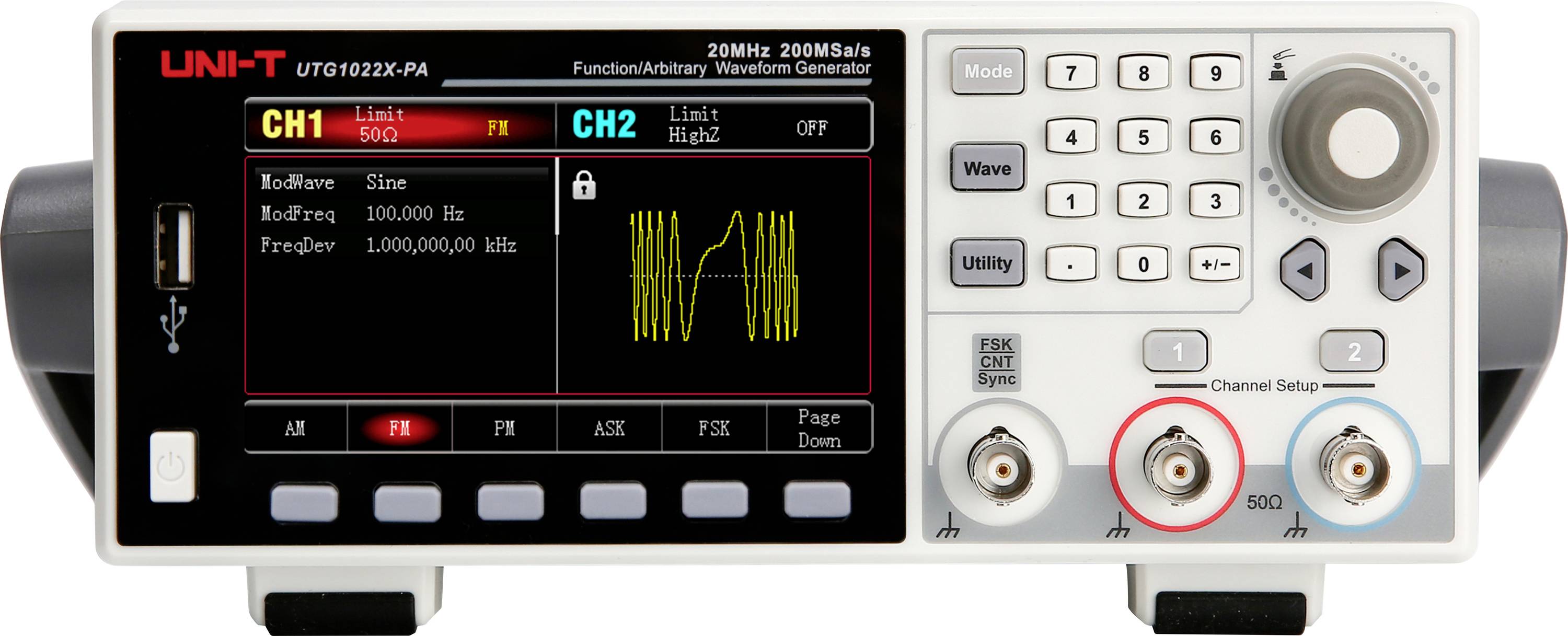

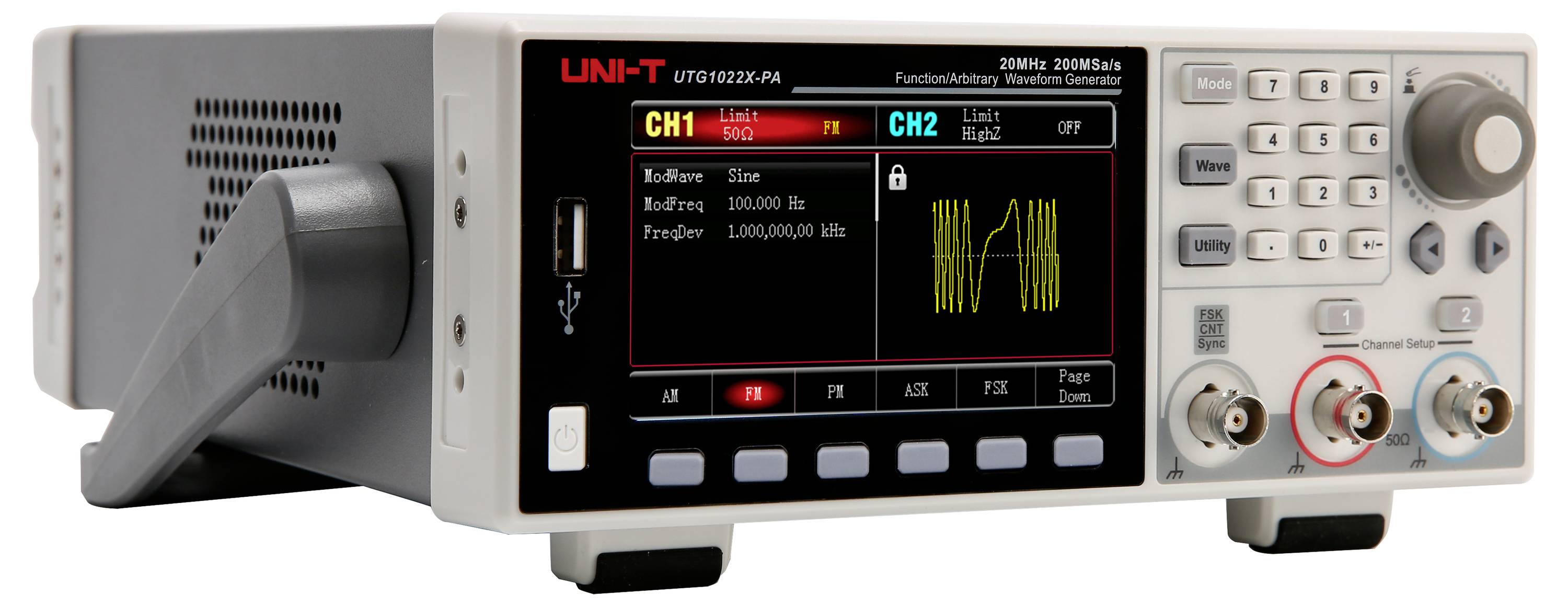

Uni-T UTG1022X-PA Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
20 Ks
Celkom (395,00 € / kus)
395,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity
Generátor ľubovoľných funkcií UNI-T UTG1022X-PA 20MHz 2-kanálový výkonový zosilňovač 200MSa/S 4kpts4,3-palcový TFT LCD displej
- Maximálna výstupná frekvencia: 20 MHz
- Vzorkovacia frekvencia: 200 MSa/s
- Vertikálne rozlíšenie: 16-bitové
- Kanály: 2
- Ľubovoľná dĺžka priebehu: 4 kpts
- Displej: 4,3-palcový TFT LCD
Technické parametre
- 4,3-palcový (10,9 cm) TFT-LCD displej s vysokým rozlíšením, WVGA (480 x 272 pixelov)
- Integrovaný zosilňovač výkonu (max. 4 W)
- 200 vstavaných ľubovoľných priebehov
- 16-bitové vertikálne rozlíšenie
- Vzorkovacia frekvencia 200 MSa/s
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
1 µHz - 20 MHz
- Výstup signálu
arbitrárne
- Frekvenčný rozsah sinus
1 µHz bis 20 MHz
- Činiteľ harmonického skreslenia sinus
0,2 %
- Frekvenčný rozsah obdĺžnik
1 µHz bis 10 MHz
- Doba nábehu obdĺžnik
16 ns
- Displej
LCD
- Frekvenčný rozsah trojuholník
1 µHz bis 400 kHz
- Frekvenčný rozsah ARB
1 µHz bis 5 MHz
bez certifikátu
- Funkcia kmitočtu
Podporuje lineárne a logaritmické
- Vnútorná modulácia
AM, FM, PM, ASK, FSK, PSK, PWM
- Externé modulácie
ASK, FSK, PSK, Burst (Trigger) cez externý port
- Spúšťač (synchrónne)
Podporuje internú, externú a manuálnu prevádzku
- Gate (asynchrónne)
K dispozícii je režim hradlovaného burstového režimu
- Externé meranie frekvencie
Integrovaný 7-bitový frekvenčný čítač, rozsah 100 MHz až 200 MHz
- Rozmer.
(š x v) 215 mm x 103 mm
- Hmotnosť
2.2 kg
- Počet kanálov
2-kanálová
- Frekvencia (max.)
20 MHz
- Frekvencia (min.)
1 µHz
- Vlastnosti
výkonový zosilňovač
- Šírka
215 mm
- V
103 mm
- Rozhranie
hostiteľský port USB
USB zariadenia
- Napájanie VDE
230 V AC
- Typ
UTG1022X-PA
Na stiahnutie
Datasheet
Datasheet 3757394 Uni-T UTG1022X-PA Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3757394 Uni-T UTG1022X-PA Arbitrárny generátor funkcií 1 µHz - 20 MHz 2-kanálová arbitrárne
Popis
UTG1022X-PA ponúka presný a stabilný výstup signálu s rozlíšením až 1 μHz. Je to cenovo dostupný, vysoko výkonný a multifunkčný generátor funkčných a ľubovoľných tvarov vĺn. Produkuje presné, stabilné, čisté a nízko skreslené výstupné signály. Vďaka jednoduchej obsluhe, vynikajúcim technickým údajom a užívateľsky prívetivému grafickému displeju je to všestranné zariadenie pre aplikácie vo vzdelávaní, testovaní a výrobe.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Dvojkanálový výstup s rovnakým výkonom: Dva nezávislé vysokovýkonné výstupy so stabilnou amplitúdou aj pri vysokých frekvenciách.
- Ultranízke chvenie: Signál s obdĺžnikovou vlnou až do 10 MHz s chvením menej ako 200 ps pre čisté hrany signálu
- Vysoký pomer signálu k šumu: Čistá kvalita signálu aj pri veľkých odchýlkach a nízkych úrovniach signálu.
- Voliteľný modul zosilňovača výkonu: Výstupný výkon až 4 W pre náročné aplikácie
- Flexibilná funkcia Burst: Tri režimy na generovanie rôznych pulzných sekvencií
- Viaceré typy modulácie: Podpora pre AM, FM, PM, FSK, ASK, PSK a PWM
- Funkcia rozmítania: Lineárne a logaritmické rozmítanie frekvencie
Rozsah dodávky
- UTG1022X-PA x 1
- Napájací kábel x 1
- 1x USB kábel
- Priechodný kábel BNC-BNC × 1
- Káble s krokosvorkami BNC (červený a čierny) × 2
Rady
Iné modely
- UTG1042X: výstupná frekvencia 40 MHz, vzorkovacia frekvencia 200 MSa/s, 16-bitové rozlíšenie, 2 kanály, 4 kpts ľubovoľnej dĺžky signálu, 4,3″ TFT-LCD.
- UTG1022X: výstupná frekvencia 20 MHz, vzorkovacia frekvencia 200 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 4 kpts, 4,3″ TFT-LCD.
