Name: Uni-T UTG2082X Arbitrárny generátor funkcií 80 Hz (max) 2-kanálová arbitrárne
Brand: Uni-T
SKU: 3400014
Availability: BackOrder

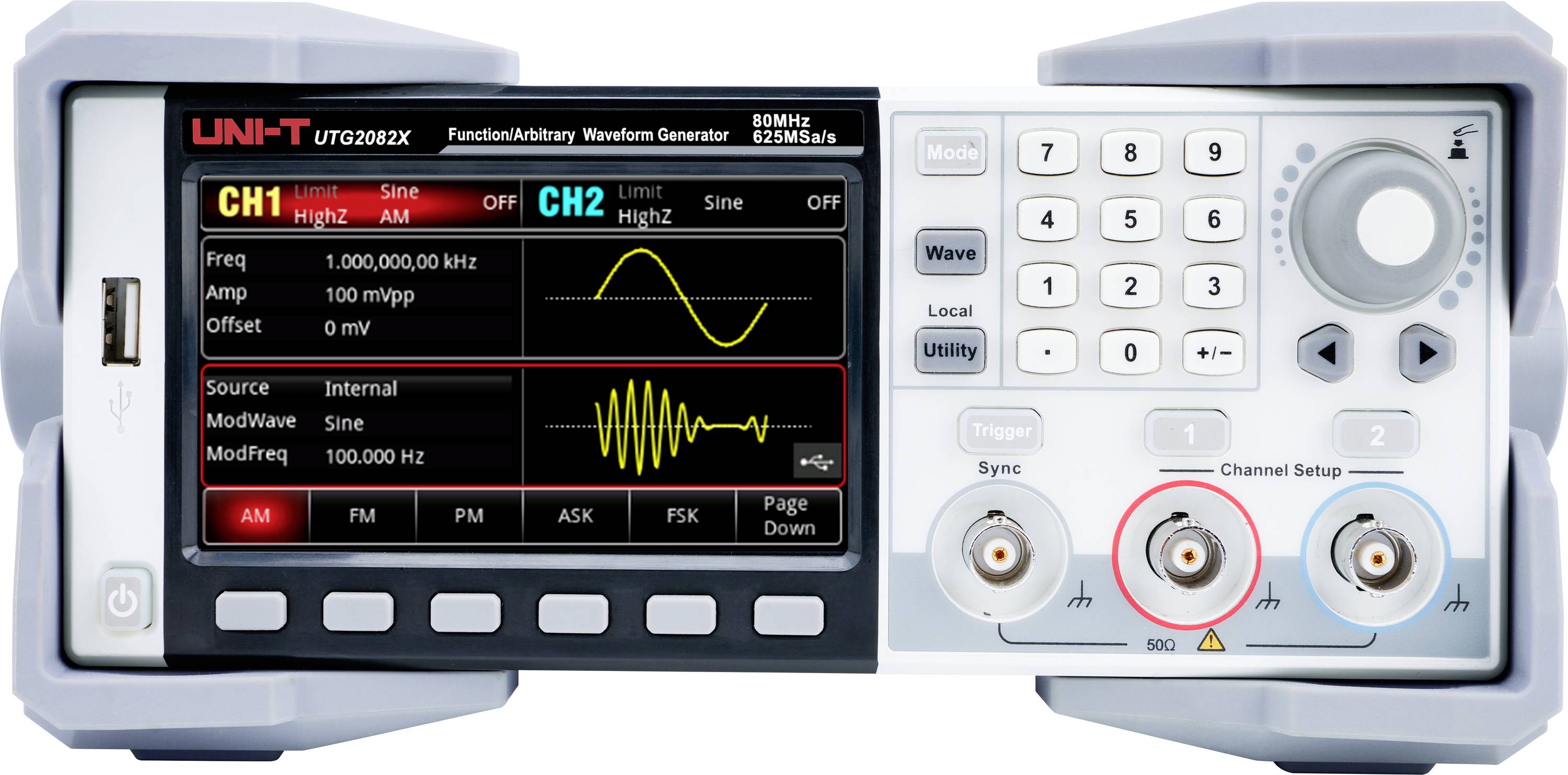

Generátor funkcií s digitálnym displejom zobrazuje sinusové vlnové priebehy pre dva kanály. Displej uvádza frekvenciu a amplitúdu.

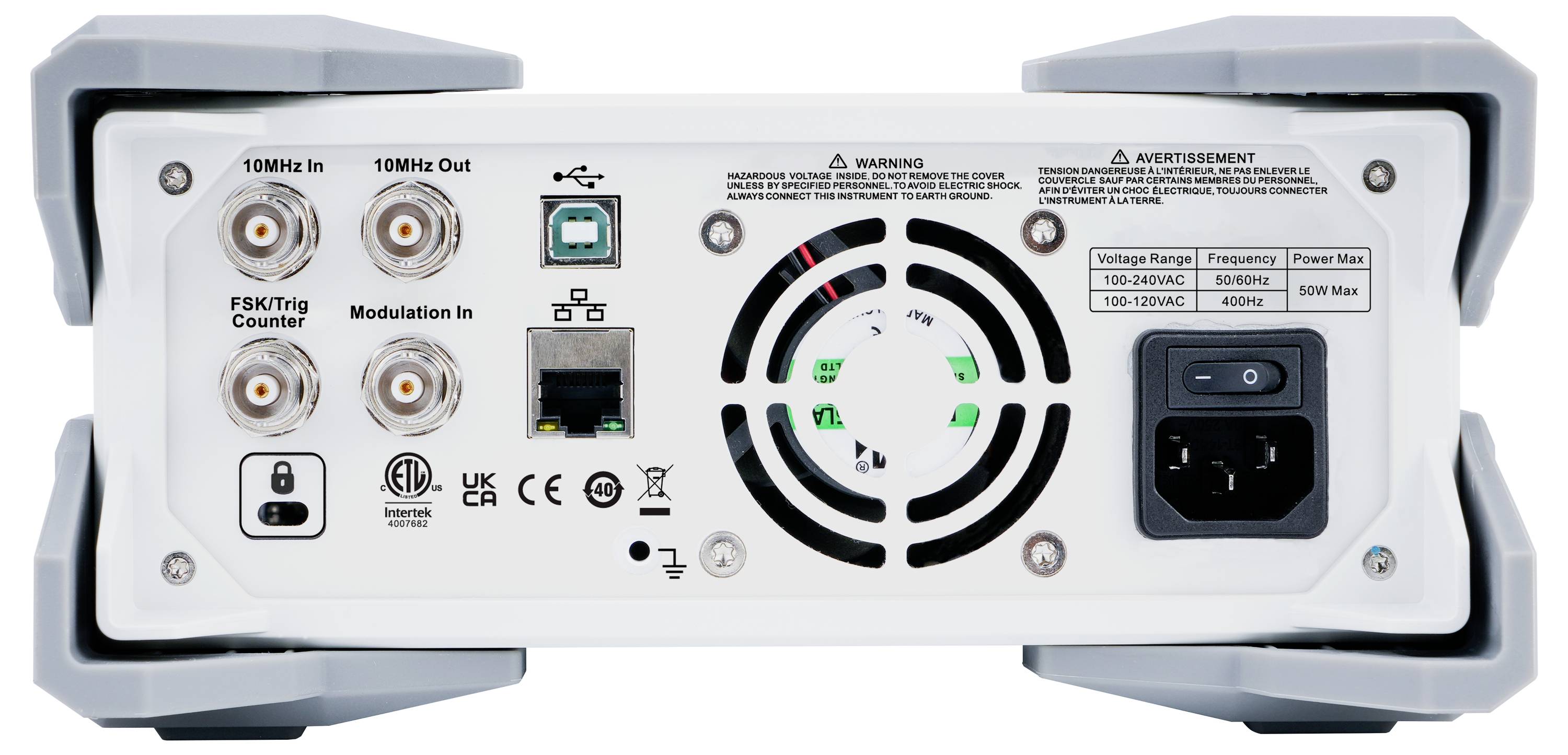

Zadná strana elektronického zariadenia s konektormi: 10MHz vstup, 10MHz výstup, FSK/Trigger, Modulácia, ventilátor a sieťová zásuvka.

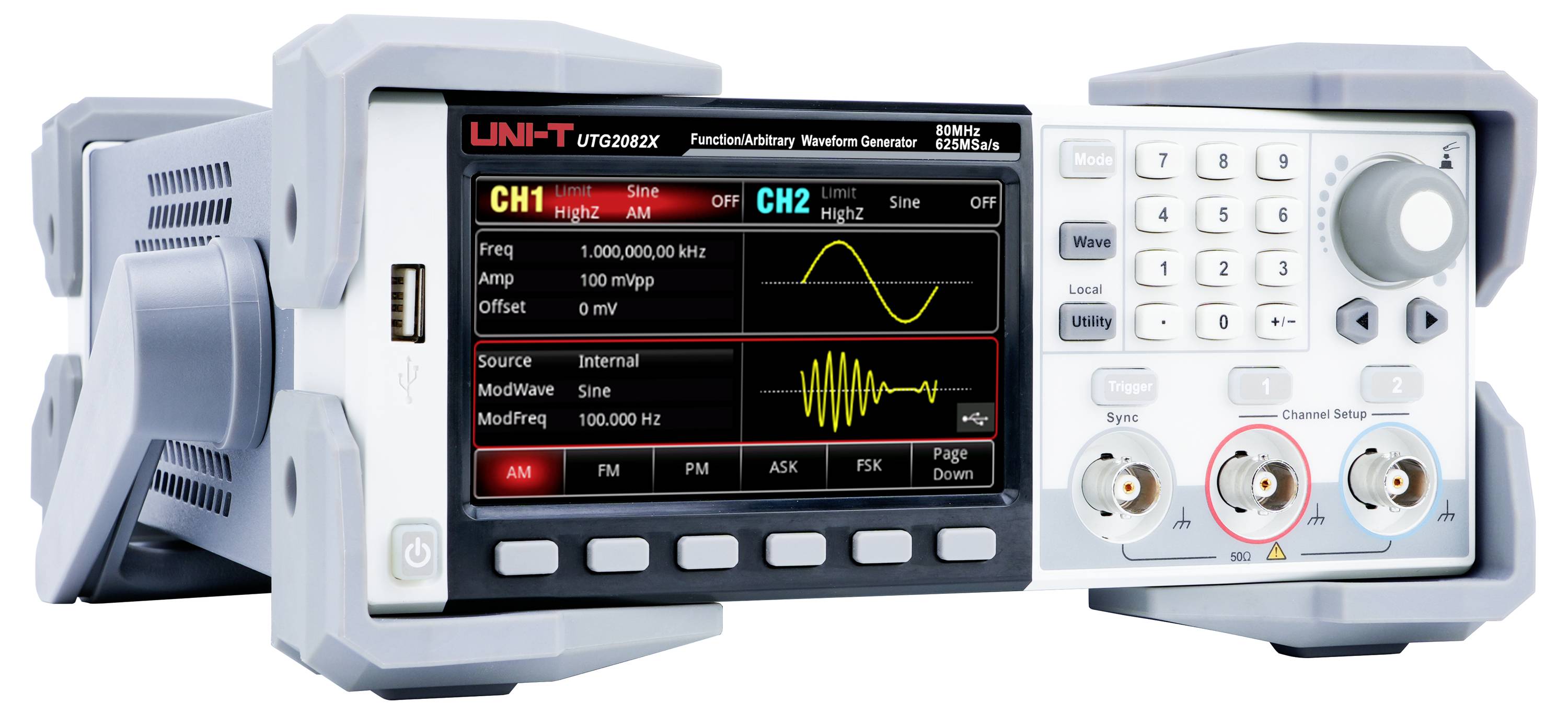

Frekvenčný generátor s displejom. Zobrazuje dve vlnové formy: žltú sinusovú vlnu na kanáli 1 a žltú obdĺžnikovú vlnu na kanáli 2. Prítomné sú tlačidlá a ovládacie gombíky.

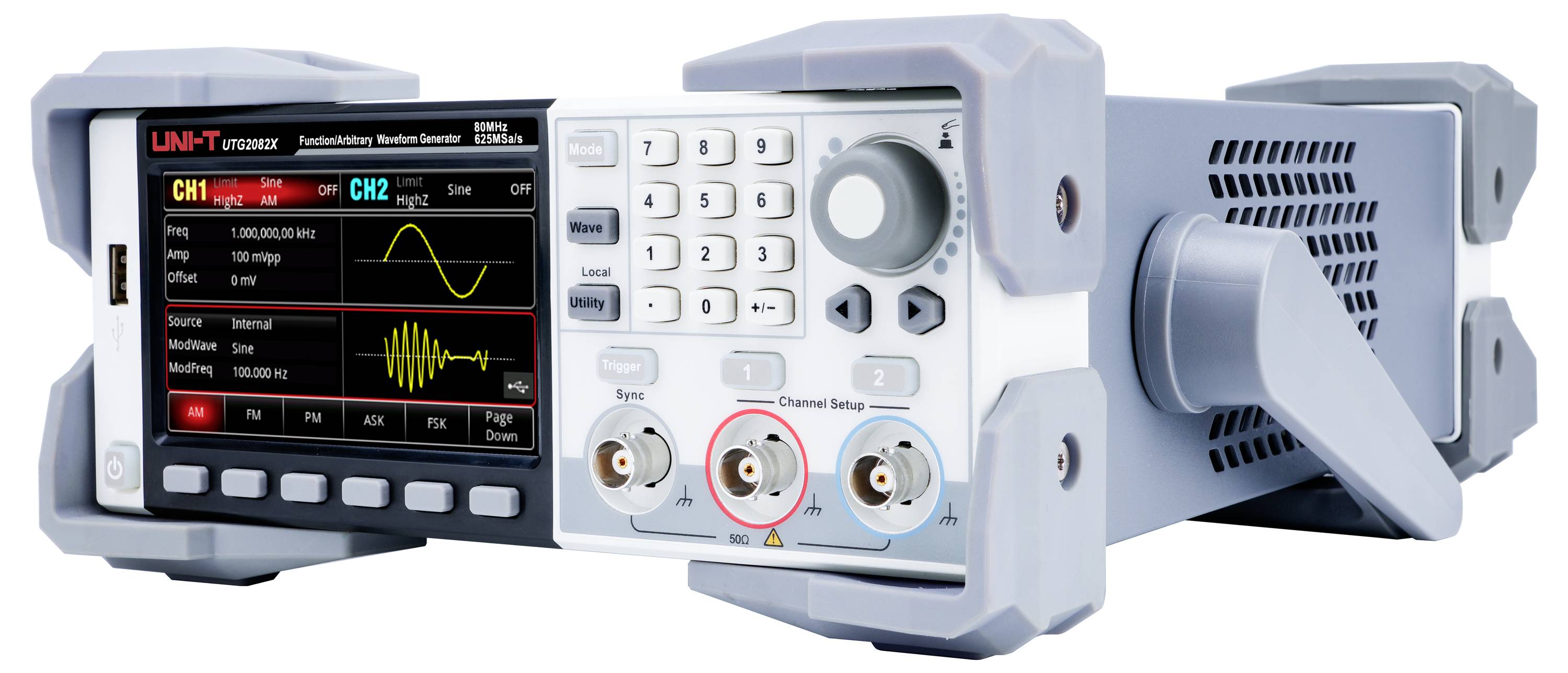

Generátor funkcií s dvojitým kanálom, zobrazujúci tvary vĺn na obrazovke, s ovládacími prvkami a prípojkami viditeľnými na zariadení.

1/4

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

10 Ks

Celkom (755,00 € / kus)

755,00 €

s DPH

Doprava zadarmo

Už len 10 Ks skladom!

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Generátor ľubovoľných funkcií UNI-T UTG2082X, 80MHz, 2-kanálový, 625MS/s, 64Mpts, 4,3″ TFT-LCD

- Max. výstupná frekvencia: 80 MHz
- Vzorkovacia frekvencia: 625 MSa/s
- Vertikálne rozlíšenie: 16 bitov
- Kanály: 2
- Ľubovoľná dĺžka priebehu: 64 Mpts
- Displej: 4,3″ TFT LCD

Technické parametre

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 80 Hz (max)

Výstup signálu: arbitrárne

Displej: LCD

: bez certifikátu

Rozmer.: (š x v) 190 mm x 330 mm

Hmotnosť: 3 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 80 Hz

Vlastnosti: modulácia

Šírka: 190 mm

V: 330 mm

Napájanie VDE: napájanie z el. siete

Typ: UTG2082X

Na stiahnutie

Datasheet

Datasheet 3400014 Uni-T UTG2082X Arbitrárny generátor funkcií 80 Hz (max) 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3400014 Uni-T UTG2082X Arbitrárny generátor funkcií 80 Hz (max) 2-kanálová arbitrárne

Popis

UTG2082X je generátor funkcií/ľubovoľných tvarov signálu, ktorý využíva technológiu DDS na zabezpečenie stabilného a presného výstupu tvaru signálu. Podporuje maximálnu výstupnú frekvenciu 80 MHz, vzorkovaciu frekvenciu 625 MSa/s a 16-bitové rozlíšenie pre zaistenie vysokej presnosti signálu. S 2 kanálmi, dĺžkou priebehu 64 Mpts a 4,3-palcovou TFT LCD dotykovou obrazovkou ponúka UTG2082X užívateľsky prívetivé ovládanie a vysokú spoľahlivosť, ideálne pre laboratóriá, vzdelávacie inštitúcie a testovanie signálov.

Tento text bol preložený strojovo.

Prevedenie

- 4,3-palcový dotykový displej: 4,3-palcový displej s vysokým rozlíšením a dotykovým ovládaním pre rýchlejšie a pohodlnejšie ovládanie zariadenia.
- Rovnaký výkon na oboch kanáloch: Výstup s vysokou amplitúdou – oba kanály poskytujú plnú amplitúdu 20 Vpp pri frekvenciách až do 20 MHz.
- Nízke skreslenie: Vynikajúce harmonické skreslenie s dynamickým rozsahom bez šumu -80 dBc.
- Nízke chvenie: Pokročilá technológia digitálneho vzorkovania zaisťuje stabilný a presný výstup signálu.
- Rýchle riadenie hrany: Nová generácia vysoko presných, širokých dynamických impulzných vĺn ponúka minimálnu šírku impulzu 8 ns. Šírka impulzu je jemne nastaviteľná s minimálnou veľkosťou kroku 100 ps a umožňuje generovanie vyšších harmonických.
- Vysoký pomer signálu k šumu (SNR): Malá superpozícia signálu s veľkou jednosmernou zložkou znižuje výstupný šum a zvyšuje pomer signálu k šumu (SNR). (Signál CH1 na obrázku je generovaný radom UTG2000X.)
- Rôzne modulačné režimy: Podpora 15 typov modulácie vrátane AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM a PWM.
- Zlúčenie kanálov: Signály je možné kombinovať pomocou funkcie SUM alebo stohovania kanálov, čím sa generujú nastaviteľné signály SNR a dvojtónové viacfrekvenčné signály.
- Editor ľubovoľných vĺn: Editor ľubovoľných vĺn umožňuje vytvárať vlastné priebehy vložením štandardných vĺn alebo voľným kreslením.

Rozsah dodávky

- UTG2082X (2 kanály, 80 MHz)
- Napájací kábel × 1
- USB kábel × 1
- BNC-BNC kábel × 1
- BNC kábel s červenými a čiernymi krokosvorkami × 1
- Viacjazyčné bezpečnostné pokyny
- Stručný sprievodca
- Kalibračný certifikát

Rady

Iné modely

- UTG2122X: výstupná frekvencia 120 MHz, vzorkovacia frekvencia 625 MSa/s, 16-bitové rozlíšenie, 2 kanály, 64 Mpts ľubovoľnej dĺžky signálu, 4,3-palcový TFT-LCD dotykový displej.

- UTG2062X: výstupná frekvencia 60 MHz, vzorkovacia frekvencia 625 MSa/s, 16-bitové rozlíšenie, 2 kanály, 64 Mpts ľubovoľnej dĺžky signálu, 4,3-palcový TFT-LCD dotykový displej.
