Name: Uni-T UTG4122A Arbitrárny generátor funkcií 1 µHz - 120 MHz 2-kanálová arbitrárne
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

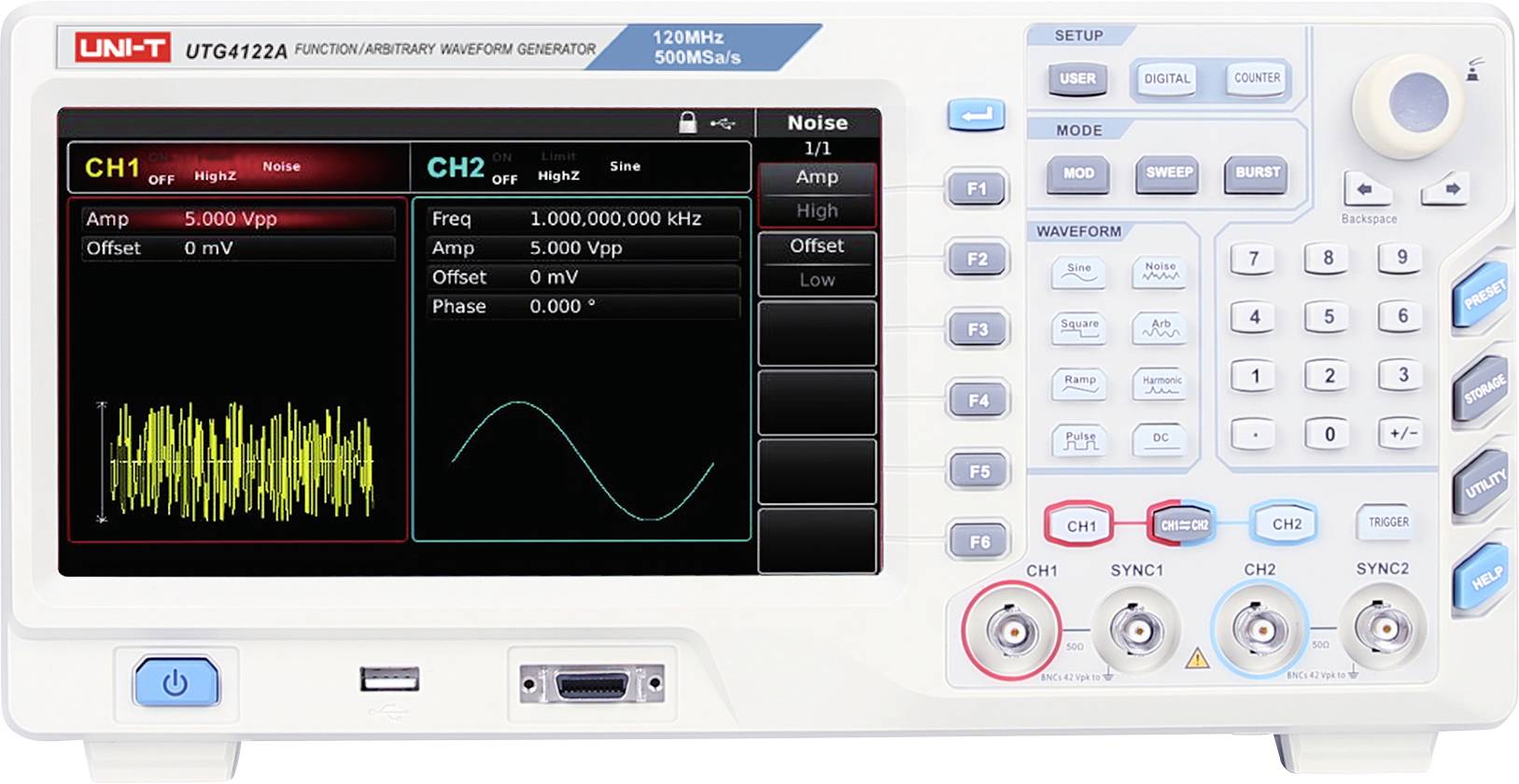

Predný panel generátora tvaru vlny UNI-T zobrazujúci nastavenia CH1 a CH2 na displeji, s klávesnicou, funkčnými tlačidlami a výstupnými konektormi vpravo a v spodnej časti.

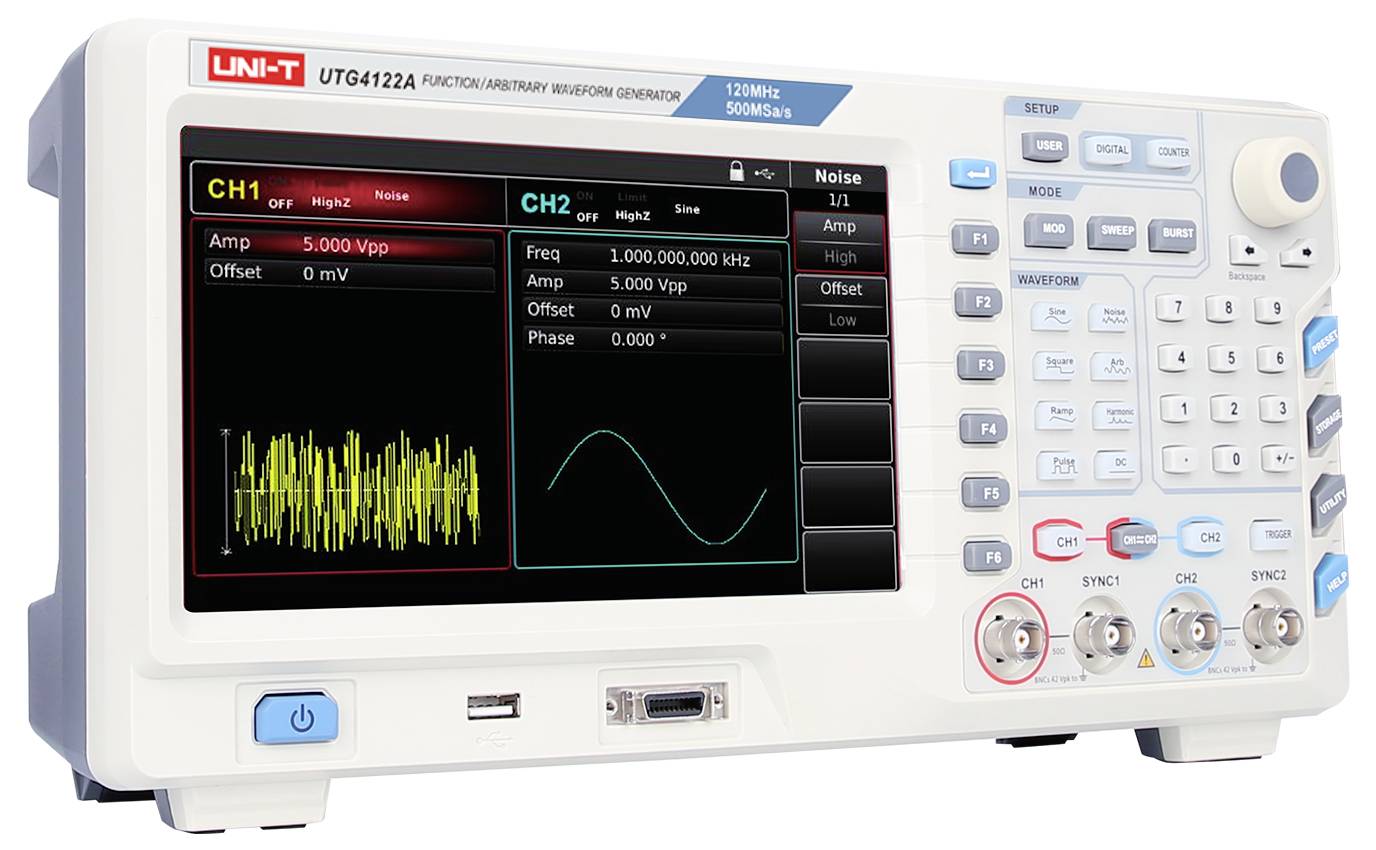

Uni-T UTG4122A Arbitrárny generátor funkcií 1 µHz - 120 MHz 2-kanálová arbitrárne-1

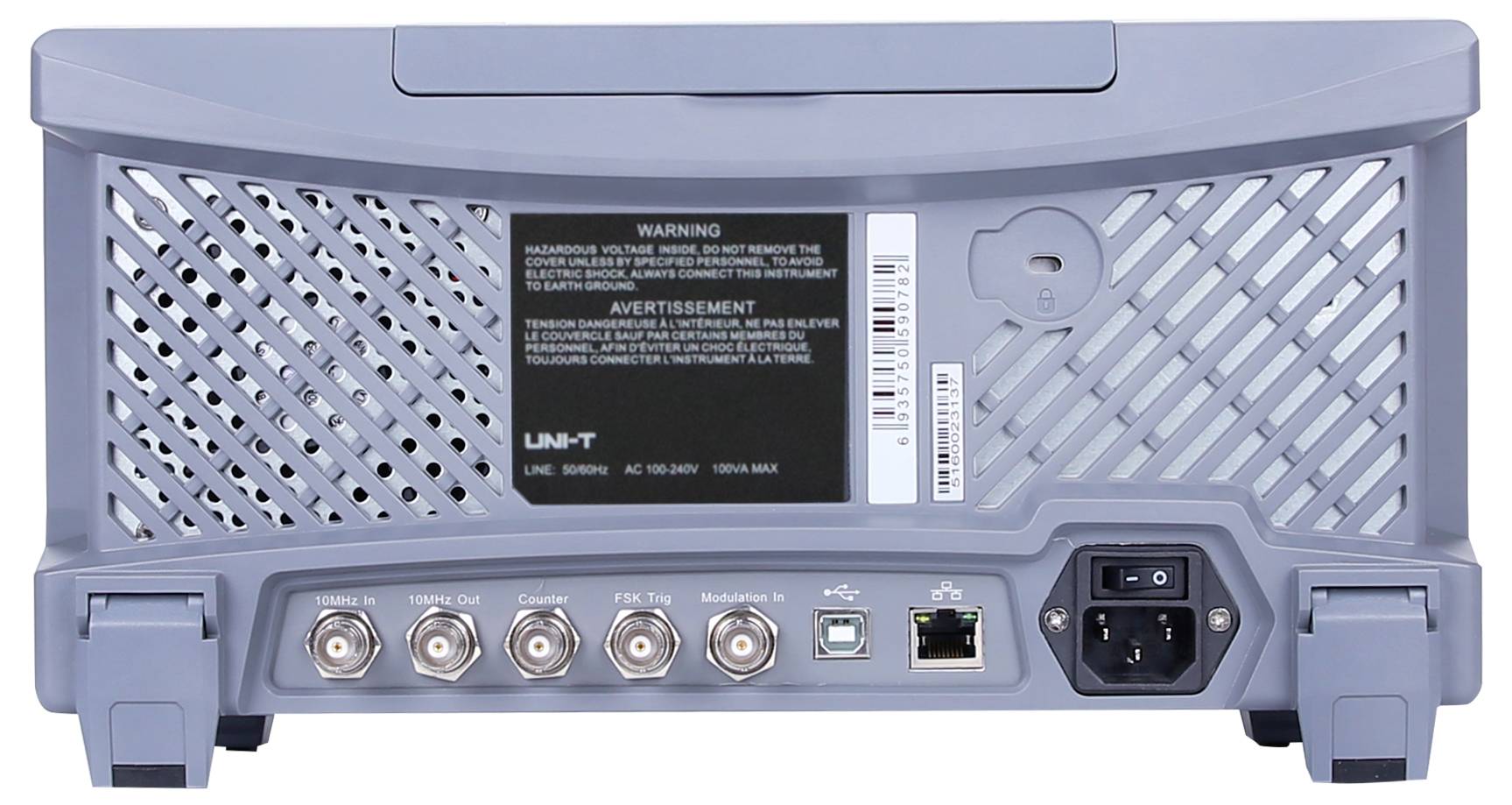

Uni-T UTG4122A Arbitrárny generátor funkcií 1 µHz - 120 MHz 2-kanálová arbitrárne-2

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

3 Ks

Celkom (1 259,00 € / kus)

1 259,00 €

s DPH

Doprava zadarmo

Už len 3 Ks skladom!

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Generátor ľubovoľných funkcií UNI-T UTG4122A, 120 MHz, 2-kanálový, 500 MSa/S, 32 Mpts8-palcový TFT LCD displej

Maximálna výstupná frekvencia: 120 MHz
Vzorkovacia frekvencia: 500 MSa/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 2
Ľubovoľná dĺžka priebehu: 32 Mpts
Displej: 8-palcový TFT-LCD

Technické parametre

Výstupný tvar signálu: Sínusový, obdĺžnikový, rampa (trojuholník), pulzný, šum, jednosmerné napätie, harmonické, ľubovoľný

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 120 MHz

Výstup signálu: arbitrárne

Frekvenčný rozsah sinus: 1 µHz - 120 MHz

Činiteľ harmonického skreslenia sinus: 0,2 %

Frekvenčný rozsah obdĺžnik: 1 µHz bis 40 MHz

Doba nábehu obdĺžnik: 6 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz bis 3 MHz

Frekvenčný rozsah ARB: 1 µHz bis 30 MHz

: bez certifikátu

Funkcia kmitočtu: Lineárne a logaritmické

Vnútorná modulácia: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externé modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Podporované externou analógovou moduláciou

Spúšťač (synchrónne): Interné, Externé, Manuálne

Gate (asynchrónne): Podporuje režim hradlovania (burst) prostredníctvom externého spúšťača

Externé meranie frekvencie: Integrovaný 6-bitový frekvenčný čítač, rozsah 100 MHz až 800 MHz

Rozmer.: (š x v) 336 mm x 164 mm

Hmotnosť: 3.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 120 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Šírka: 336 mm

V: 164 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: 230 V AC

Typ: UTG4122A

Na stiahnutie

Datasheet

Datasheet 3757390 Uni-T UTG4122A Arbitrárny generátor funkcií 1 µHz - 120 MHz 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3757390 Uni-T UTG4122A Arbitrárny generátor funkcií 1 µHz - 120 MHz 2-kanálová arbitrárne

Popis

UTG4122A sa používa v širokej škále aplikácií a integruje niekoľko foriem signálov vrátane generátora funkcií, generátora ľubovoľného tvaru vlny, generátora impulzov, generátora harmonických a analógových a digitálnych modulačných zdrojov. Ponúka vysokú vzorkovaciu frekvenciu až 500 MSa/s a maximálnu dĺžku priebehu až 32 Mpt. UTG4122A využíva technológiu priameho digitálneho syntetizátora (DDS) na generovanie stabilných, presných signálov s nízkym skreslením. Užívateľsky prívetivé rozhranie s 8-palcovým displejom s vysokým rozlíšením a dobre navrhnuté rozloženie ovládacieho panela zabezpečujú efektívnu a pohodlnú obsluhu.

Tento text bol preložený strojovo.

Prevedenie

Rôzne typy modulácie: Podpora pre AM, FM, PM, ako aj digitálne modulácie ako ASK, FSK, PSK, QAM a mnoho ďalších.
Funkcia harmonického výstupu: Až 16 harmonických voľne nastaviteľných (poradie, amplitúda, fáza)
Hĺbka pamäte 32 Mpts a 7 GB pamäte: Veľká hĺbka pamäte pre ľubovoľné priebehy a rozsiahla interná pamäť.
Funkcia rozmítania: Lineárny a logaritmický režim rozmítania
Digitálne rozhrania (voliteľné): Podpora pre SPI, I²C a UART

Rozsah dodávky

UTG4122A x 1
Napájací kábel x 1
1x USB kábel
Priechodný kábel BNC-BNC × 2

Rady

Iné modely

- UTG4082A: výstupná frekvencia 80 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8-palcová dotyková TFT-LCD obrazovka.

- UTG4162A: výstupná frekvencia 160 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8-palcová dotyková TFT-LCD obrazovka.

- UTG4202A: výstupná frekvencia 200 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8″ TFT-LCD.
