Name: Uni-T UTG4254X Arbitrárny generátor funkcií 1 µHz - 250 Hz 4-kanálová sínusový, obdĺžnikový, rampa, šum, arbitrárne
Brand: Uni-T
SKU: 3837315
Availability: BackOrder

Predný panel digitálneho osciloskopa/generátora funkcií UNI-T zobrazujúci nastavenia ponuky CH1 a ovládacie prvky tvaru vlny, s gombíkmi, tlačidlami a štyrmi vstupmi kanálov.

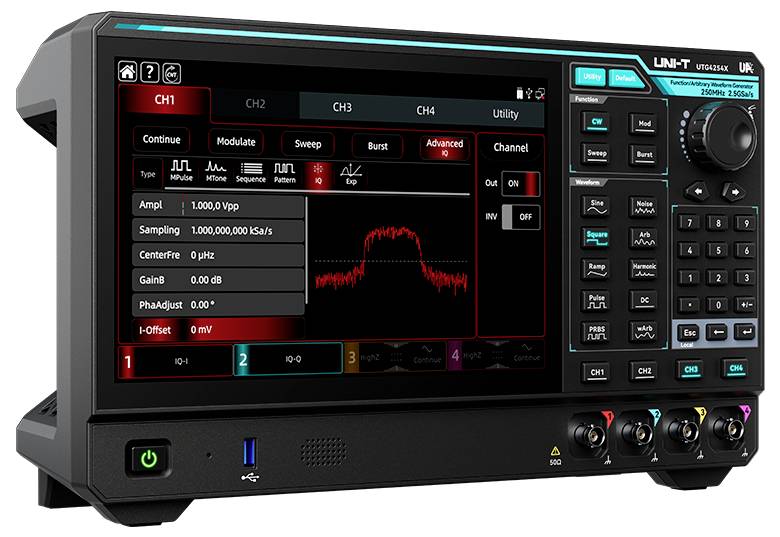

Prenosný elektrický meracie zariadenie s dotykovým displejom zobrazujúcim nastavenia priebehov kanála CH1 a červeným zobrazením priebehov, plus ovládacie tlačidlá a vstupné zásuvky na pravej strane a spodnej časti.

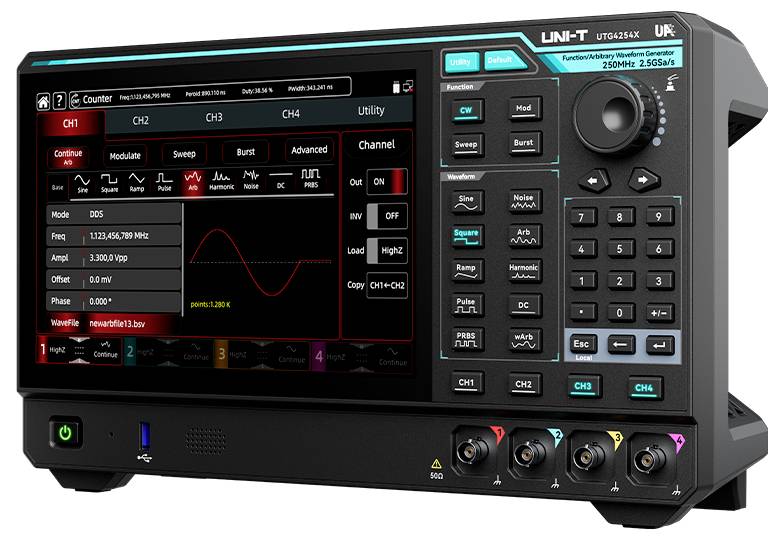

UNI-T digitálny generátor signálov s dotykovým displejom na ovládanie priebehov, klávesnicou a štyrmi výstupnými kanálmi na generovanie testovacích signálov.

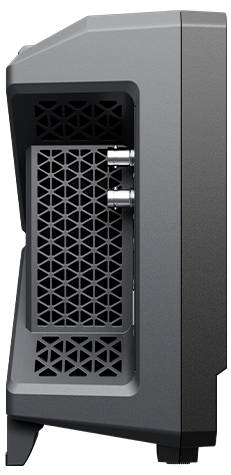

Bočný pohľad na čierny a sivý elektronický prístroj alebo reproduktor s perforovaným predným vetracím otvorom a dvoma kovovými konektormi na boku.

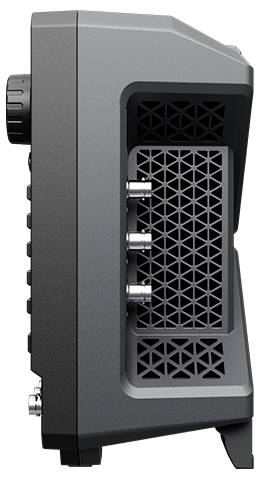

Zblízka pohľad na bočný panel sivého elektronického zariadenia s vetraným mriežkou a tromi kovovými konektorovými portami, pravdepodobne určenými pre kamerovú alebo audiovnú výbavu.

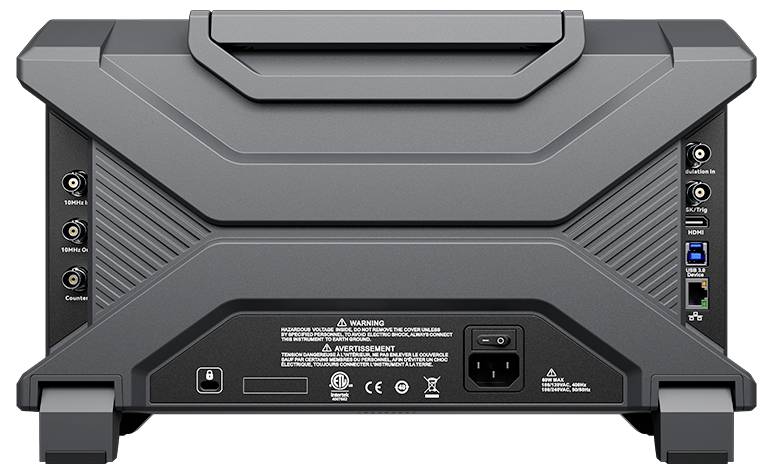

Zadný pohľad na odolný monitor alebo displej s viditeľnými viacerými vstupnými portami, zásuvkou na napájanie a montážnymi bodmi stojanu.

1/6

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

1 Ks

Celkom (3 485,00 € / kus)

3 485,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Funkčný generátor UNI-T UTG4254X, 250MHz, 4-kanálový, ľubovoľný

Maximálna výstupná frekvencia: 250 MHz
Vzorkovacia frekvencia: 2,5 GSA/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 4
Ľubovoľná dĺžka priebehu: 128 Mpts
Displej: 10,1-palcový TFT-LCD dotykový displej

Technické parametre

10,1-palcová kapacitná dotyková obrazovka
4 nezávislé kanály s plným výkonom
Redukcia šumu (SNR)
Výstup digitálneho protokolu (SPI, I2C, UART)
pokročilé funkcie (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)

Výstupný tvar signálu: Sínusový, obdĺžnikový, rampa/trojuholník, pulzný, harmonický, šum, PRBS, jednosmerný, ľubovoľný

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 250 Hz

Výstup signálu: sínusový
obdĺžnikový
rampa
šum
arbitrárne

Frekvenčný rozsah sinus: 1 µHz – 250 MHz

Činiteľ harmonického skreslenia sinus: 0,07 %

Frekvenčný rozsah obdĺžnik: 1 µHz – 100 MHz

Doba nábehu obdĺžnik: 2 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz – 20 MHz (Rampenwelle) Hz

Frekvenčný rozsah ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: bez certifikátu

Funkcia kmitočtu: Áno (rozptyl: lineárny, logaritmický, zoznamový, krokový)

Vnútorná modulácia: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externé modulácie: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Áno (Podporuje frekvenčné rozmítanie a analógovo/digitálne modulačné riadenie cez externé vstupy)

Spúšťač (synchrónne): Interné, Externé (stúpajúci/klesajúci bok), Manuálne

Gate (asynchrónne): Áno (režim synchronizovaného sekvenčného snímania)

Externé meranie frekvencie: Áno (integrovaný frekvenčný čítač: 100 MHz – 800 MHz, 8 číslic/s)

Rozmer.: (š x v) 361 mm x 209 mm

Hmotnosť: 4.5

Počet kanálov: 4-kanálová

Frekvencia (max.): 250 Hz

Frekvencia (min.): 1 µHz

Vlastnosti: vr. počítadlá frekvencie

Možnosť kalibrácie: Kalibrácia z výroby bez certifikátu

Kategória merania: CAT II

Šírka: 361 mm

V: 209 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN
HDMI

Napájanie VDE: 230 V AC

Typ: UTG4254X

Na stiahnutie

Datasheet

Datasheet 3837315 Uni-T UTG4254X Arbitrárny generátor funkcií 1 µHz - 250 Hz 4-kanálová sínusový, obdĺžnikový, rampa, šum, arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3837315 Uni-T UTG4254X Arbitrárny generátor funkcií 1 µHz - 250 Hz 4-kanálová sínusový, obdĺžnikový, rampa, šum, arbitrárne

Popis

UTG4254X poskytuje výstupnú frekvenciu 250 MHz na štyroch rovnakých kanáloch so vzorkovacou frekvenciou 2,5 Gsa/s a vertikálnym rozlíšením 16 bitov. Technológia DDS generuje presné a stabilné tvary signálu s rýchlymi obdĺžnikovými vlnami. Podporované sú komplexné typy analógovej a digitálnej modulácie, PRBS, prevádzka sweep a burst, ako aj rozšírené formy signálu Multi-Pulse, Sequence, Multi-Tone, IQ a Pattern. Vďaka 128 Mbps pamäte pre ľubovoľné priebehy, integrovanému editoru priebehov, frekvenčnému čítaču a 10,1-palcovej dotykovej obrazovke TFT-LCD je zariadenie všestranné na použitie vo vývoji, vzdelávaní a všeobecnom testovaní elektroniky.

Tento text bol preložený strojovo.

Prevedenie

Výstup signálu s nízkym skreslením: dynamický rozsah bez šumu -80 dBc a nízke chvenie pre čisté a stabilné signály
Rýchle časy hrany: Čas hrany až 2 ns, minimálna šírka impulzu ≥3 ns, jemné nastavenie v krokoch po 100 ps, nastaviteľný čas hrany na impulz
Štyri nezávislé kanály: Súčasný výstup na všetkých kanáloch pre paralelné testovanie a testovanie viacerých zariadení
Väzba kanálov a sčítanie signálov: Frekvencia, amplitúda a fáza sa dajú voľne prepojiť, výstupy sa dajú kombinovať (napr. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanálová synchronizácia: Zmeny na jednom kanáli sa automaticky prenesú na ostatné tri.
Pomer signálu k šumu jedným kliknutím: Superpozícia gaussovského šumu pre priame vyhodnotenie odolnosti voči rušeniu
15 typov modulácie: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitálny protokolový výstup: SPI, I²C a UART
Vysoko presný frekvenčný čítač: Hardvérový frekvenčný čítač s meracím rozsahom 100 MHz až 800 MHz
Editor ľubovoľných priebehov: Viac ako 200 integrovaných priebehov, úprava na zariadení alebo na PC pomocou kresliacich a matematických funkcií
Rozšírené priebehy sú štandardne zahrnuté: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ a Exp

Rozsah dodávky

UTG4254X x1
Napájací kábel x1
Dátový kábel USB x1
BNC-BNC kábel x4

Rady

Iné modely

-UTG4164X: 4 kanály, výstupná frekvencia 160 MHz, vzorkovacia frekvencia 2,5 GSA/s, 16-bitové vertikálne rozlíšenie, 128 Mpts ľubovoľnej dĺžky priebehu, 10,1-palcová TFT-LCD dotyková obrazovka

-UTG4104X: 4 kanály, výstupná frekvencia 100 MHz, vzorkovacia frekvencia 2,5 GSA/s, 16-bitové vertikálne rozlíšenie, 128 Mpts ľubovoľnej dĺžky signálu, 10,1-palcová TFT-LCD dotyková obrazovka
