Name: Uni-T UTG9504T+ Arbitrárny generátor funkcií 1 µHz - 500 MHz 4-kanálová obdĺžnikový, signál, trojuholník, arbitrárne, šu
Brand: Uni-T
SKU: 3837313
Availability: BackOrder

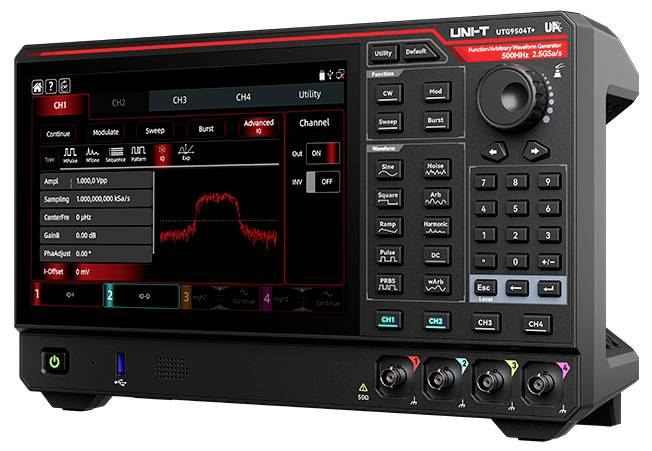

Pohľad zepředu na digitálny generátor funkcií/ľubovoľných tvarov vĺn UNIT-T zobrazujúci červenú sínusovú vlnu na CH1 s nastaveniami frekvencie, amplitúdy, posunu a fázy na dotykovej obrazovke.

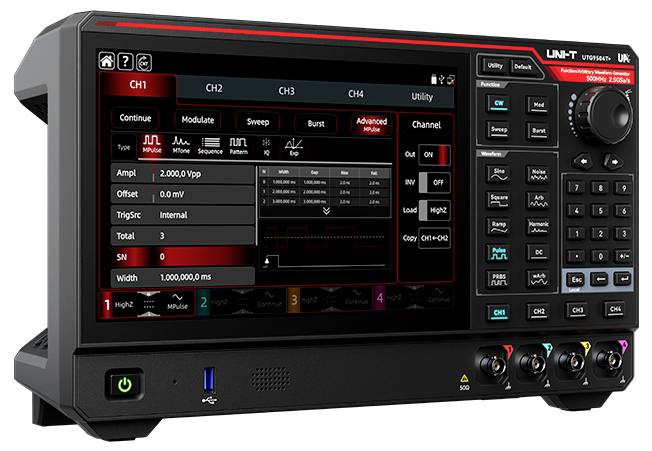

Digitálny osciloskop s dotykovou obrazovkou zobrazujúcou nastavenia impulzov CH1 a ovládače tvaru vlny, plus fyzické gombíky a vstupné porty na pravej strane.

Digitálny osciloskop zobrazujúci priebeh na obrazovke, s ovládacími tlačidlami a štyrmi vstupmi kanálov na prednom paneli.

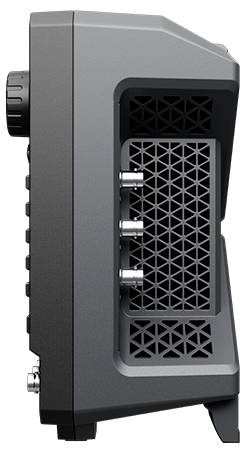

Pohľad zo strany sivého a čierneho elektronického zariadenia s vetraným mriežkou a niekoľkými kovovými konektormi alebo portami na boku.

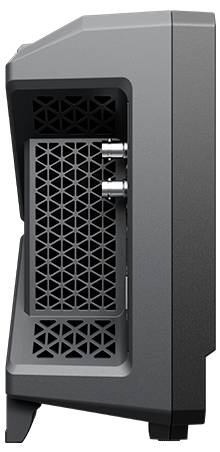

Bočný pohľad na čiernu skrinku PC s perforovanou predným panelom a dvoma viditeľnými USB portmi.

Zadný pohľad na veľký monitor zobrazujúci vstup napájania, porty HDMI a USB a pripojenia vstavaných reproduktorov na tmavošedej skrini.

1/6

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

1 Ks

Celkom (7 825,00 € / kus)

7 825,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Funkčný generátor UNI-T UTG9504T+, 500MHz, 4-kanálový, ľubovoľný

Maximálna výstupná frekvencia: 500 MHz
Vzorkovacia frekvencia: 2,5 GSA/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 4
Ľubovoľná dĺžka priebehu: 128 Mpts
Displej: 10,1-palcový TFT-LCD dotykový displej

Technické parametre

10,1-palcová kapacitná dotyková obrazovka
4 nezávislé kanály s plným výkonom
Pomer signálu k šumu (SNR)
Výstup digitálneho protokolu (SPI, I2C, UART)
pokročilé funkcie (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)

Výstupný tvar signálu: Sínusový, obdĺžnikový, rampa/trojuholník, pulzný, harmonický, šum, PRBS, jednosmerný, ľubovoľný

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 500 MHz

Výstup signálu: obdĺžnikový
signál
trojuholník
arbitrárne
šum
rampa

Frekvenčný rozsah sinus: 1 µHz – 500 MHz

Činiteľ harmonického skreslenia sinus: 0,07 %

Frekvenčný rozsah obdĺžnik: 1 µHz – 170 MHz

Doba nábehu obdĺžnik: 2 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz – 20 MHz

Frekvenčný rozsah ARB: 1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

: bez certifikátu

Funkcia kmitočtu: Áno (rozptyl: lineárny, logaritmický, zoznamový, krokový)

Vnútorná modulácia: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externé modulácie: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Áno

Spúšťač (synchrónne): Interné, Externé, Manuálne

Gate (asynchrónne): Áno (podporovaný hradlovaný režim)

Externé meranie frekvencie: Áno (integrovaný frekvenčný čítač: 100 MHz – 800 MHz, 8 číslic/s)

Rozmer.: (š x v) 361 mm x 209 mm

Hmotnosť: 4.5 kg

Počet kanálov: 4-kanálová

Frekvencia (max.): 500 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: vr. počítadlá frekvencie

Možnosť kalibrácie: Kalibrácia z výroby

Kategória merania: CAT II

Šírka: 361 mm

V: 209 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: 230 V AC

Typ: UTG9504T+

Na stiahnutie

Datasheet

Datasheet 3837313 Uni-T UTG9504T+ Arbitrárny generátor funkcií 1 µHz - 500 MHz 4-kanálová obdĺžnikový, signál, trojuholník, arbitrárne, šu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3837313 Uni-T UTG9504T+ Arbitrárny generátor funkcií 1 µHz - 500 MHz 4-kanálová obdĺžnikový, signál, trojuholník, arbitrárne, šu

Popis

UTG9504T+ je špičkový model série UTG9000T+ a poskytuje výstupnú frekvenciu 500 MHz na štyroch rovnakých kanáloch so vzorkovacou frekvenciou 2,5 Gsa/s a vertikálnym rozlíšením 16 bitov. Generuje presné, stabilné a nízko skreslené signály s krátkym nábehovým časom pre obdĺžnikové signály. Podporované sú komplexné typy analógovej a digitálnej modulácie, PRBS, prevádzka sweep a burst, ako aj rozšírené formy signálu Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern a Exp. So 128 Mbps ľubovoľnej pamäte, integrovaným editorom priebehu, frekvenčným čítačom a 10,1-palcovou dotykovou obrazovkou je určený pre náročné úlohy vývoja a testovania vysokých frekvencií.

Tento text bol preložený strojovo.

Prevedenie

Výstup signálu s nízkym skreslením: dynamický rozsah bez šumu -80 dBc a nízke chvenie pre čisté a stabilné signály
Rýchle časy hrany: Čas hrany až 2 ns, minimálna šírka impulzu ≥3 ns, jemné nastavenie v krokoch po 100 ps, nastaviteľný čas hrany na impulz
Štyri nezávislé kanály: Súčasný výstup na všetkých kanáloch pre paralelné testovanie a testovanie viacerých zariadení
Väzba kanálov a sčítanie signálov: Frekvencia, amplitúda a fáza sa dajú voľne prepojiť, výstupy sa dajú kombinovať (napr. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanálová synchronizácia: Zmeny na jednom kanáli sa automaticky prenesú na ostatné tri.
Pomer signálu k šumu jedným kliknutím: Superpozícia gaussovského šumu pre priame vyhodnotenie odolnosti voči rušeniu
15 typov modulácie: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitálny protokolový výstup: SPI, I²C a UART
Vysoko presný frekvenčný čítač: Hardvérový frekvenčný čítač s meracím rozsahom 100 MHz až 800 MHz
Editor ľubovoľných priebehov: Viac ako 200 integrovaných priebehov, úprava na zariadení alebo na PC pomocou kresliacich a matematických funkcií
Rozšírené priebehy sú štandardne zahrnuté: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ a Exp

Rozsah dodávky

UTG9504T+ x1
Napájací kábel x1
Dátový kábel USB x1
BNC-BNC kábel x4

Rady

Iné modely

-UTG9354T+: 4 kanály, výstupná frekvencia 350 MHz, vzorkovacia frekvencia 2,5 GSA/s, 16-bitové vertikálne rozlíšenie, 128 Mpts ľubovoľnej dĺžky priebehu, 10,1-palcová TFT-LCD dotyková obrazovka

Popis

Prevedenie

Výstup signálu s nízkym skreslením: dynamický rozsah bez šumu -80 dBc a nízke chvenie pre čisté a stabilné signály
Rýchle časy hrany: Čas hrany až 2 ns, minimálna šírka impulzu ≥3 ns, jemné nastavenie v krokoch po 100 ps, nastaviteľný čas hrany na impulz
Štyri nezávislé kanály: Súčasný výstup na všetkých kanáloch pre paralelné testovanie a testovanie viacerých zariadení
Väzba kanálov a sčítanie signálov: Frekvencia, amplitúda a fáza sa dajú voľne prepojiť, výstupy sa dajú kombinovať (napr. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanálová synchronizácia: Zmeny na jednom kanáli sa automaticky prenesú na ostatné tri.
Pomer signálu k šumu jedným kliknutím: Superpozícia gaussovského šumu pre priame vyhodnotenie odolnosti voči rušeniu
15 typov modulácie: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitálny protokolový výstup: SPI, I²C a UART
Vysoko presný frekvenčný čítač: Hardvérový frekvenčný čítač s meracím rozsahom 100 MHz až 800 MHz
Editor ľubovoľných priebehov: Viac ako 200 integrovaných priebehov, úprava na zariadení alebo na PC pomocou kresliacich a matematických funkcií
Rozšírené priebehy sú štandardne zahrnuté: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ a Exp
