VOLTCRAFT ADO-1002 digitálny osciloskop 100 MHz 2.5 GSa/s 250 Mpts 12 Bit digitálne pamäťové médium (DSO) 1 ks

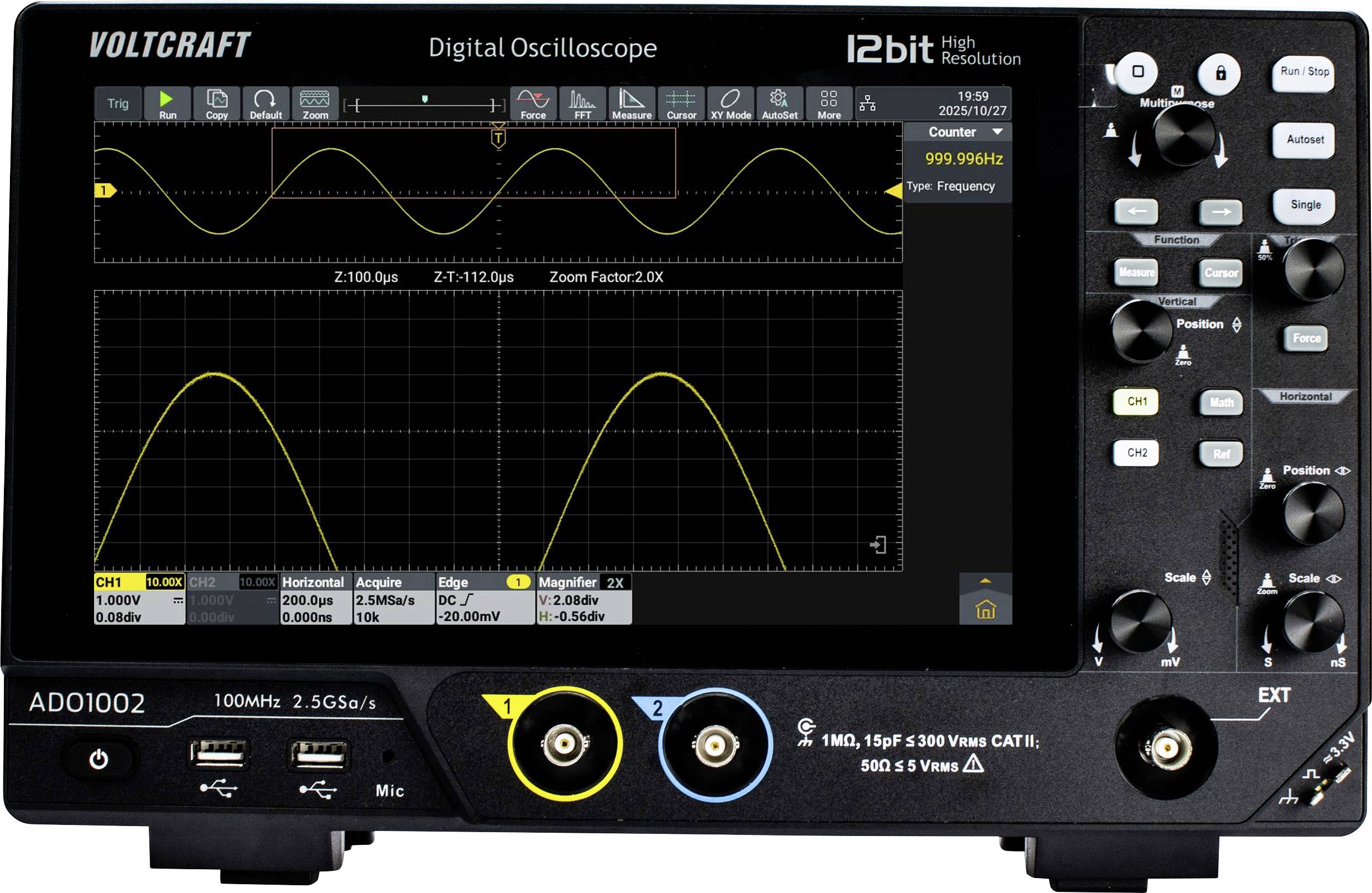

Digitálny osciloskop zobrazujúci dva sínusové signály. Na obrazovke sú zobrazené údaje priebehu signálov, s ovládacími prvkami a portami na pravej a spodnej strane.

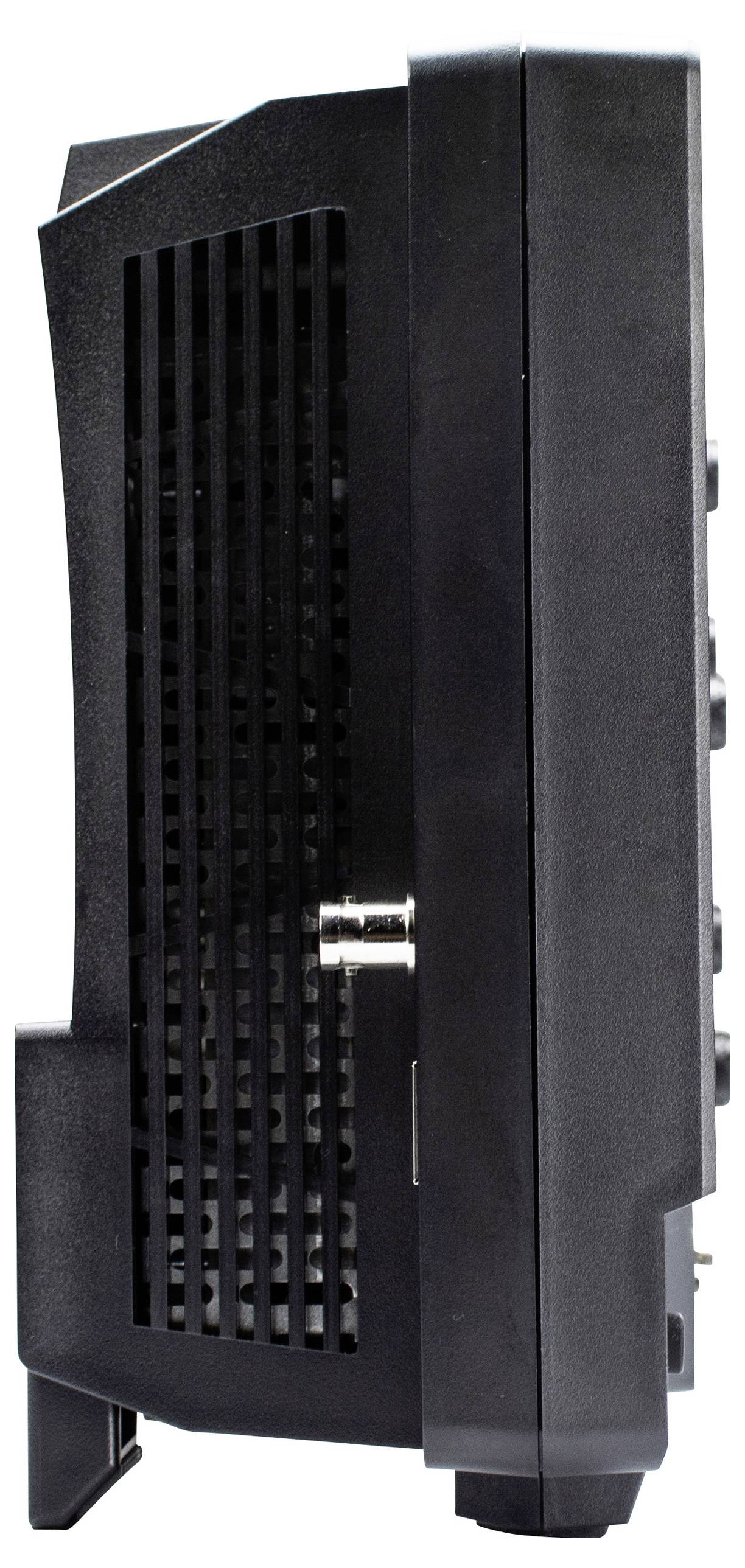

Čierny káblový modem stojaci vertikálne, zobrazený z bočného pohľadu s vetracími štrbinami a koaxiálnym káblovým konektorom v strede.

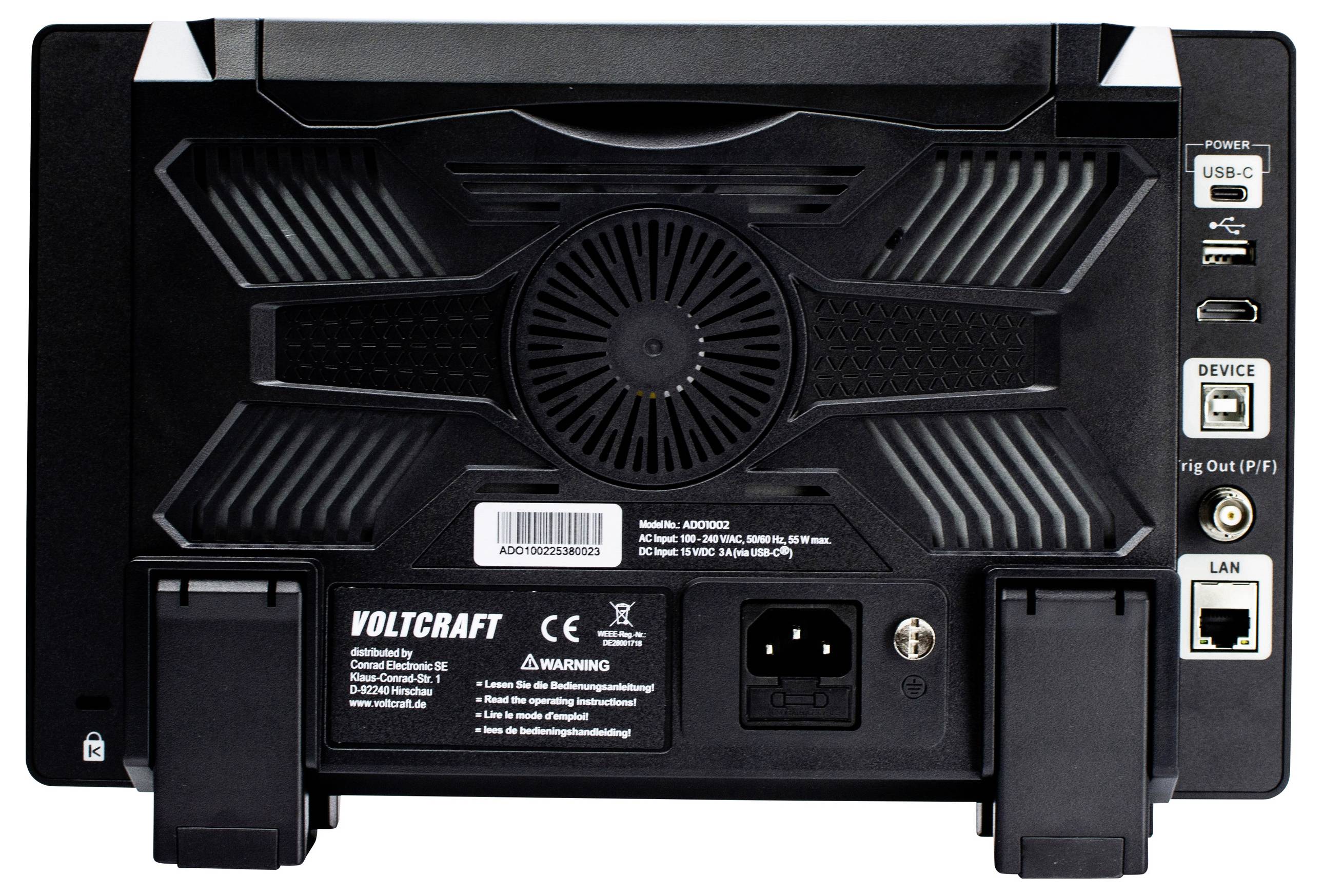

Pohľad zozadu na zariadenie Voltcraft zobrazujúci porty a možnosti pripojenia vrátane USB-C, LAN a napájacieho vstupu, so pripojeným stojanom.

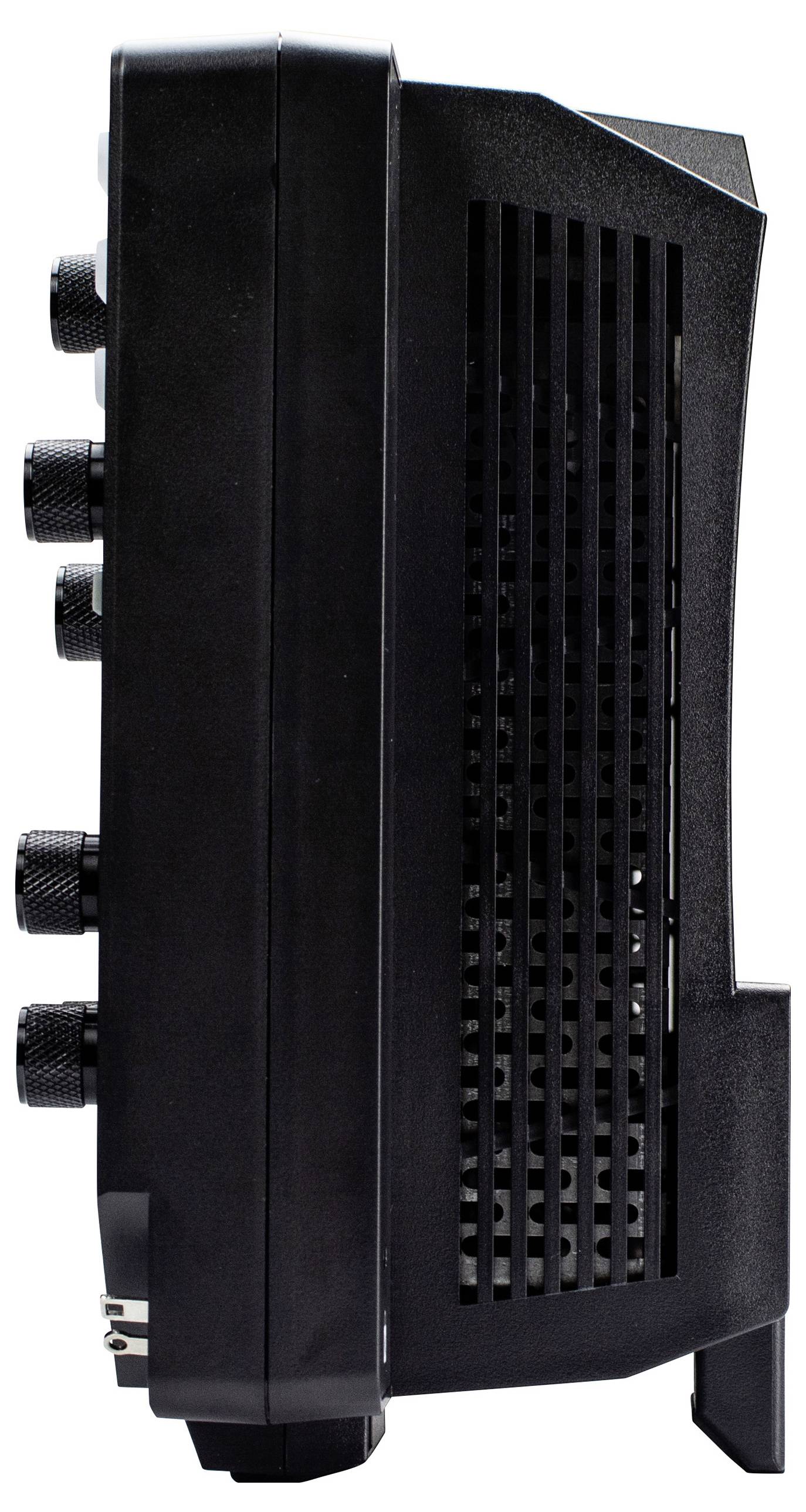

Čierne elektronické zariadenie s viacerými gombíkmi na boku a vetracím otvorom vpredu, pohľad z bočného uhla.

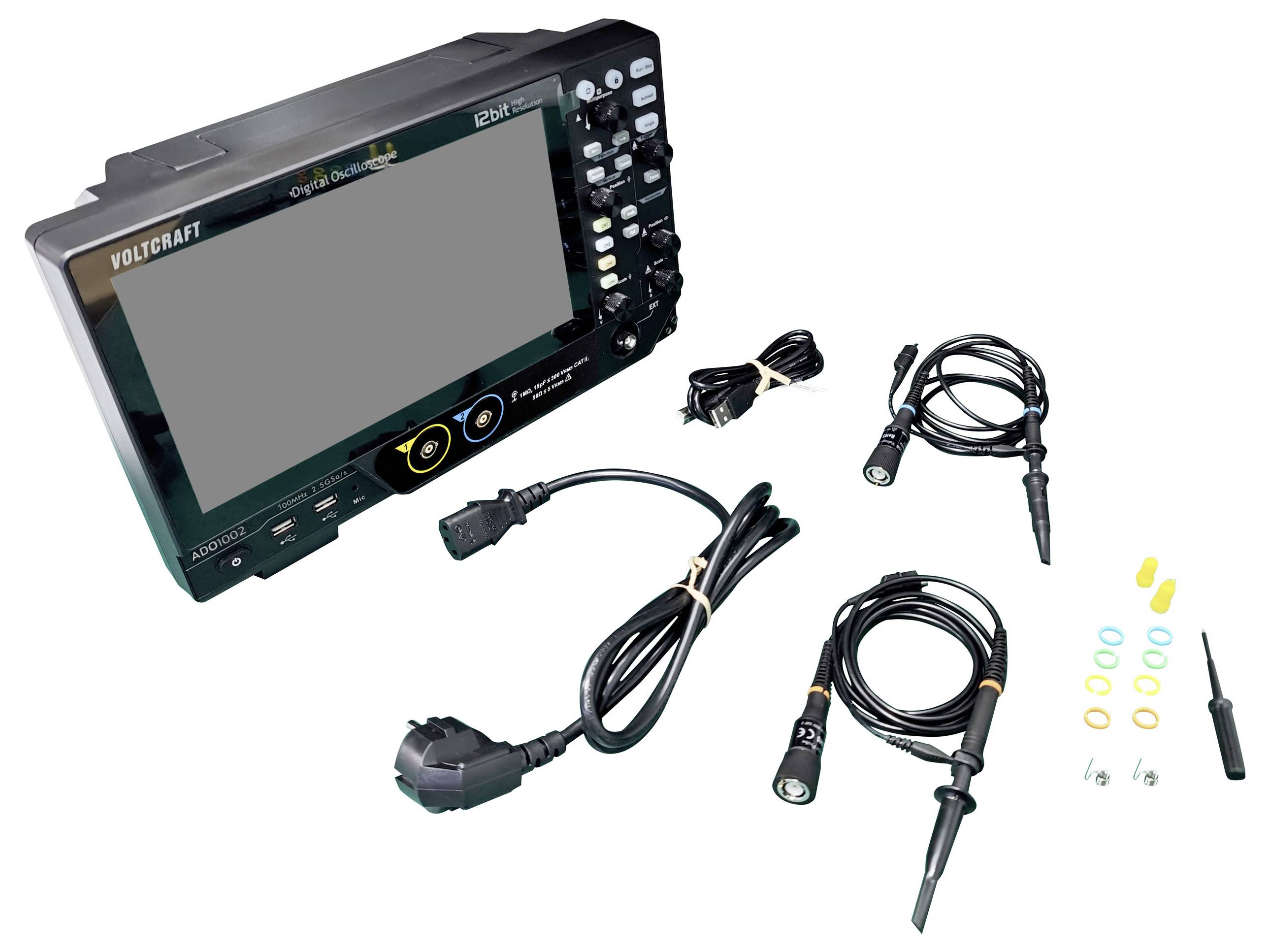

Osciloskop s výstupmi a káblami usporiadanými okolo neho, používaný na meranie a analýzu elektronických signálov.

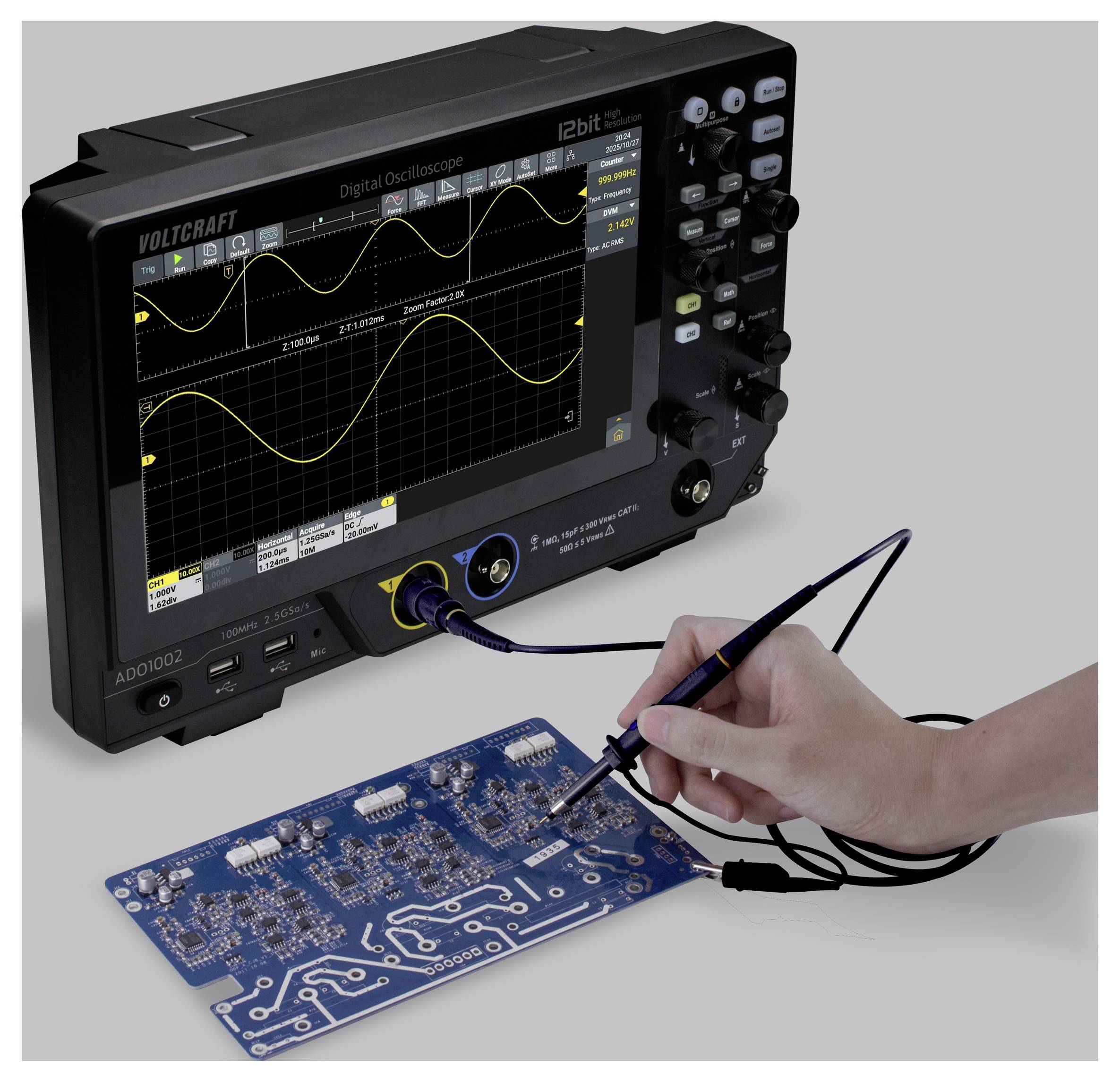

Osoba používa digitálny osciloskop na testovanie modrej dosky plošných spojov sondou a sleduje priebehy signálov na obrazovke zariadenia.

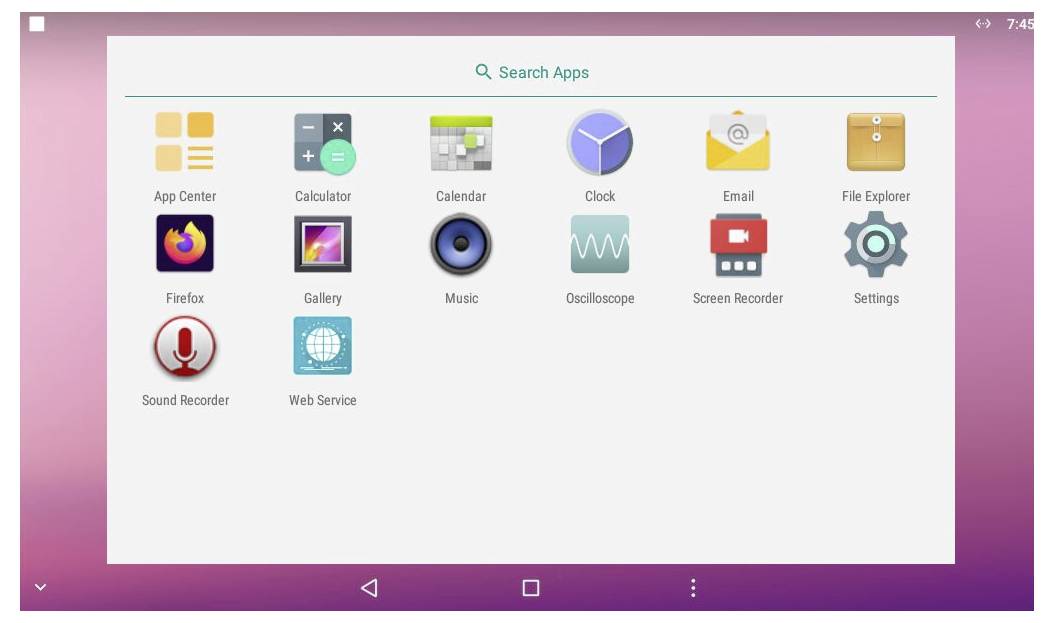

Tablet obrazovka zobrazujúca mriežku ikon aplikácií, vrátane Kalkulačky, Kalendára, Hodín, E-mailu a Nastavení, s vyhľadávacím poľom "Hľadať aplikácie" nad ným.

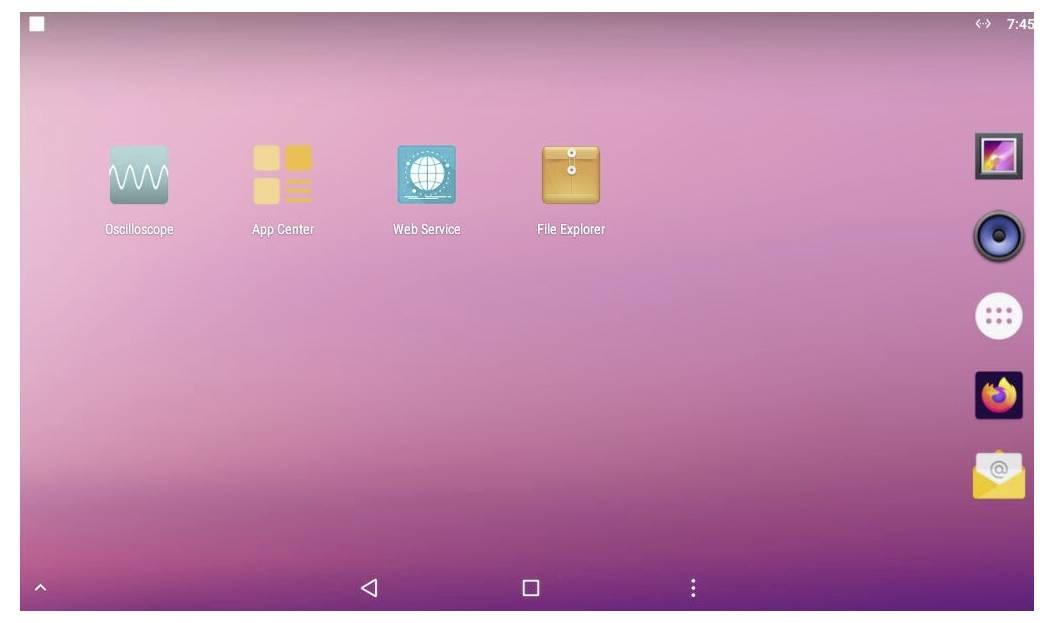

Domovská obrazovka tabletu s ikonami pre DeskScope, App Center, Web Service a File Explorer na ružovom pozadí.

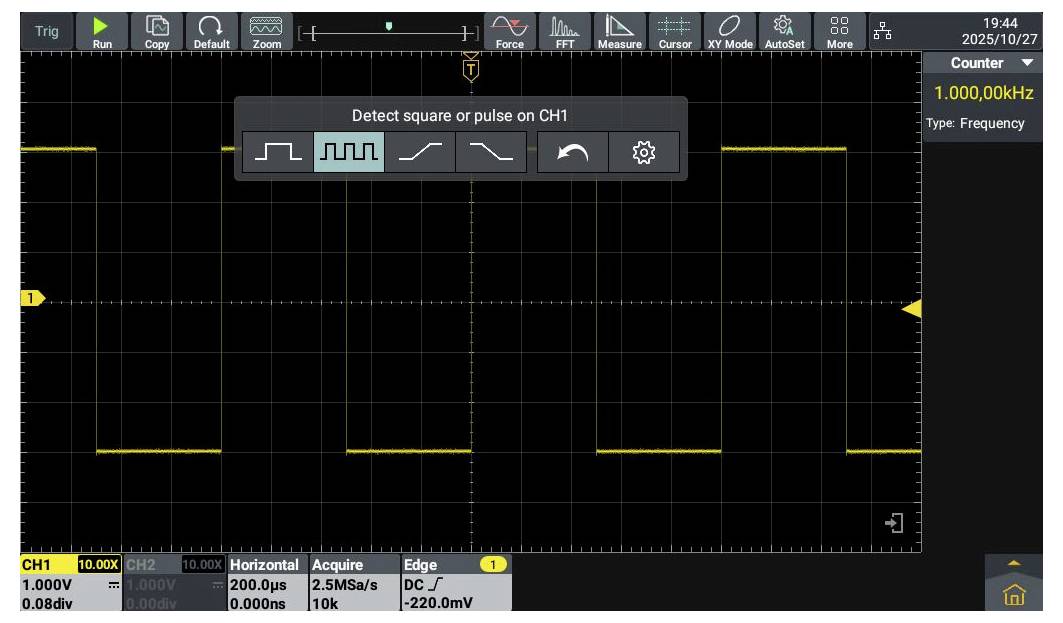

Obrazovka osciloskopu zobrazuje priebeh vlny, ktorý indikuje frekvenciu 1,000 kHz. Ponuka nástrojov navrhuje detekciu štvorcových alebo impulzných vĺn.

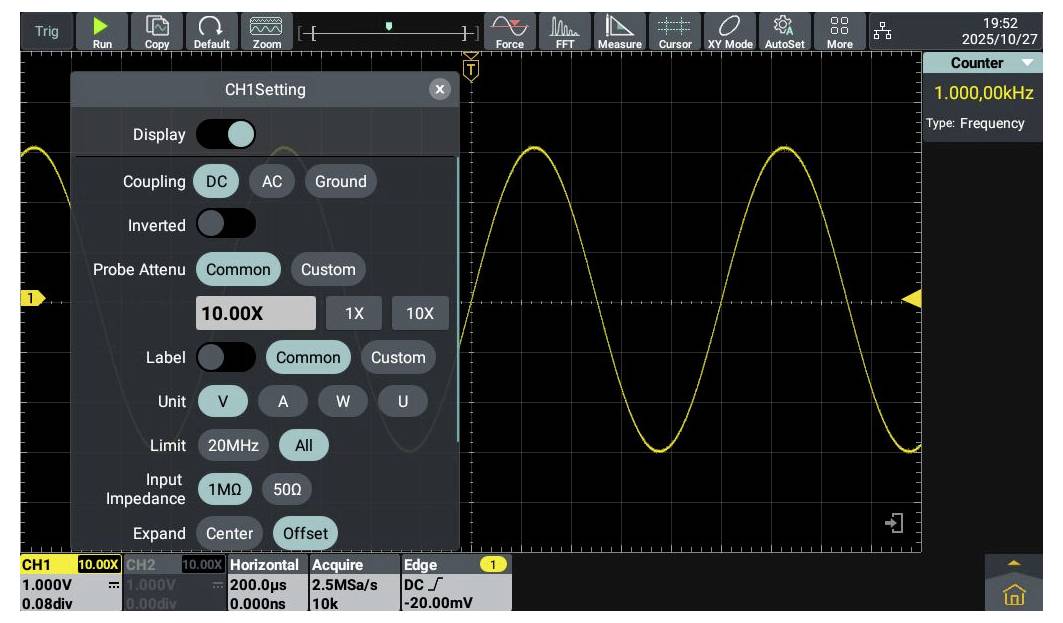

Panel 'CH1 Nastavenie' na displeji osciloskpu zobrazuje priebeh signálu a frekvenciu. Nastavenia zahŕňajú väzbu (DC, AC), štítok (Štandardný, Vlastný) a jednotky (V, A, W). Frekvencia je 1 000,00 kHz.

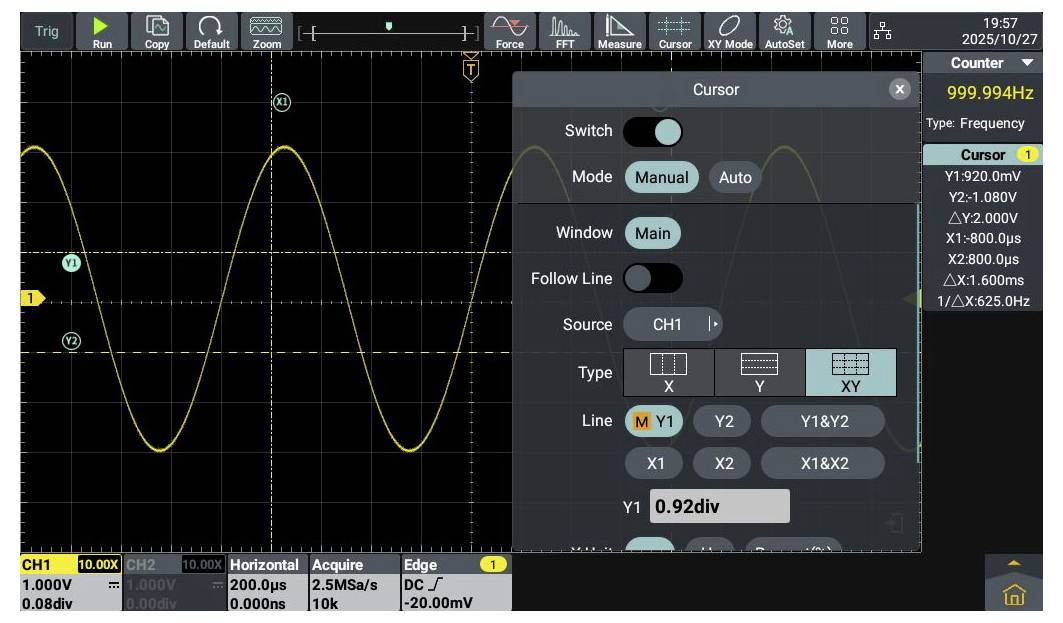

Grafický displej osciloskopu zobrazujúci sínusový signál s frekvenciou 999,994 Hz. Ovládací panel napravo umožňuje nastavenia módu, zdroja a pozície kurzora.

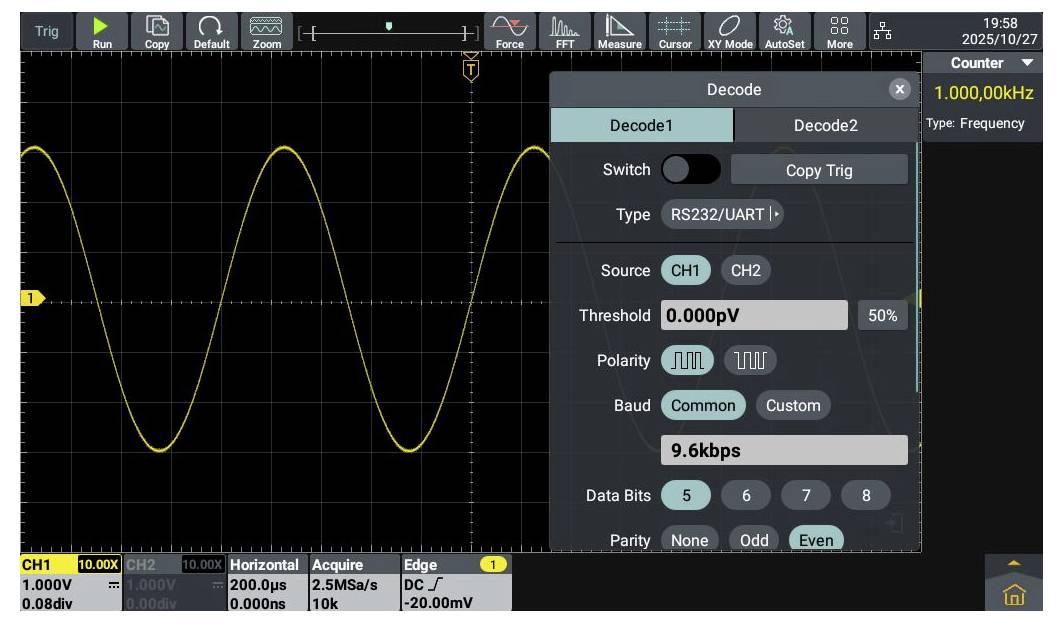

Obrazovka osciloskopu zobrazuje žltú sínovú vlnu so značkami. Pravý panel zobrazuje nastavenia 'Dekódovania' pre RS232/UART s prenosovou rýchlosťou 9,6 kbps.

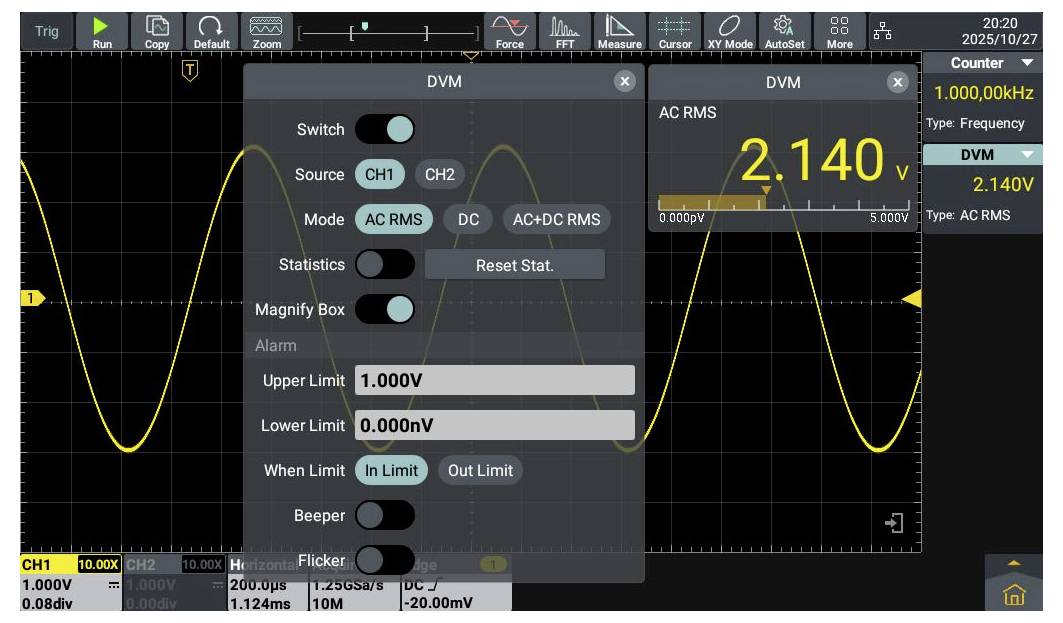

Obrazovka osciloskopu zobrazujúca priebeh vlny. Okno digitálneho multimetra (DVM) ukazuje striedavú efektívnu hodnotu (AC RMS) 2,140 V. Horný limit nastavený na 1,000 V. Možnosti alarmu sú viditeľné.

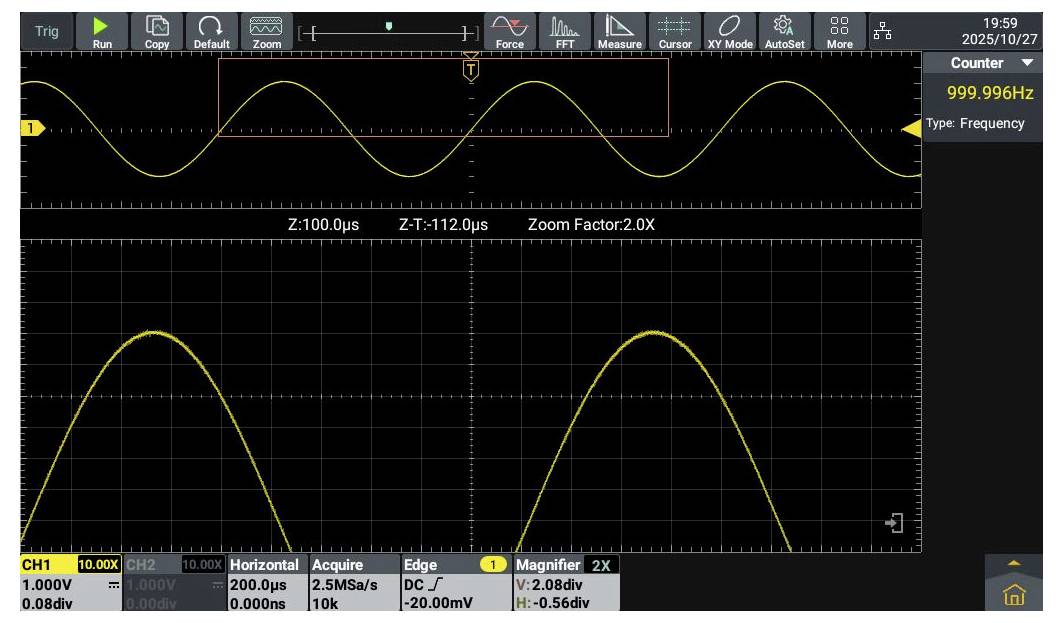

Osciloskopický displej zobrazujúci sínusovú vlnu s frekvenčnou presnosťou 999,996 Hz. Priebehy vĺn pri zväčšení 2,0-krát a zobrazené detaily frekvencie.

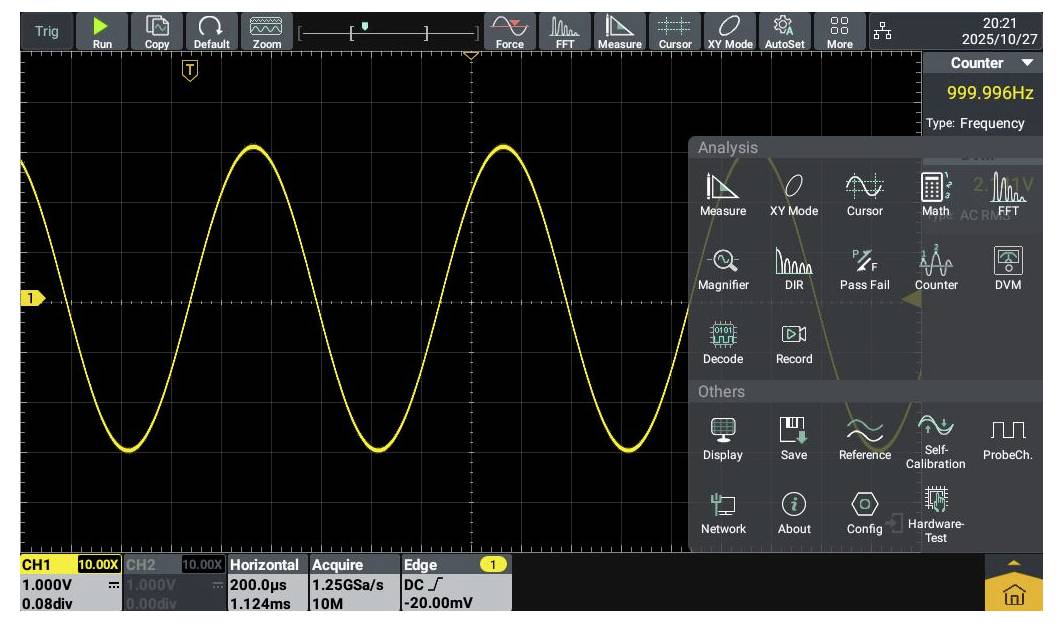

Frekvencia 999,996 Hz s žltou sinusovou vlnou na displeji osciloskopu, zobrazujúca rôzne ovládacie možnosti a analytické nástroje.

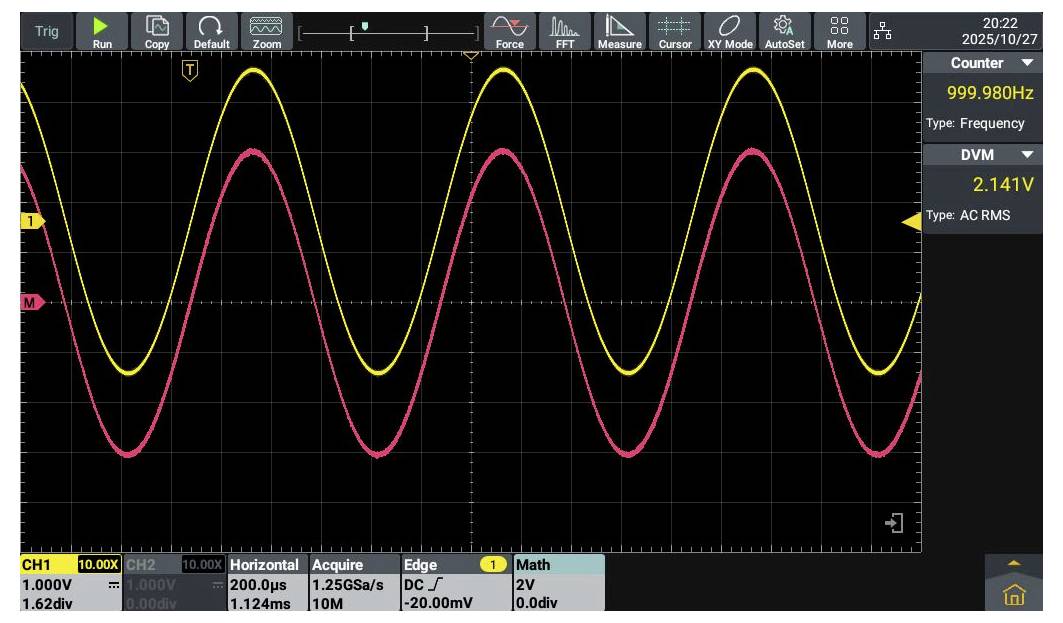

Obrazovka osciloskopa zobrazujúca dva priebehy: jeden žltý a jeden červený, oba sinusové s podobnými frekvenciami. Frekvencia je 999,980 Hz.

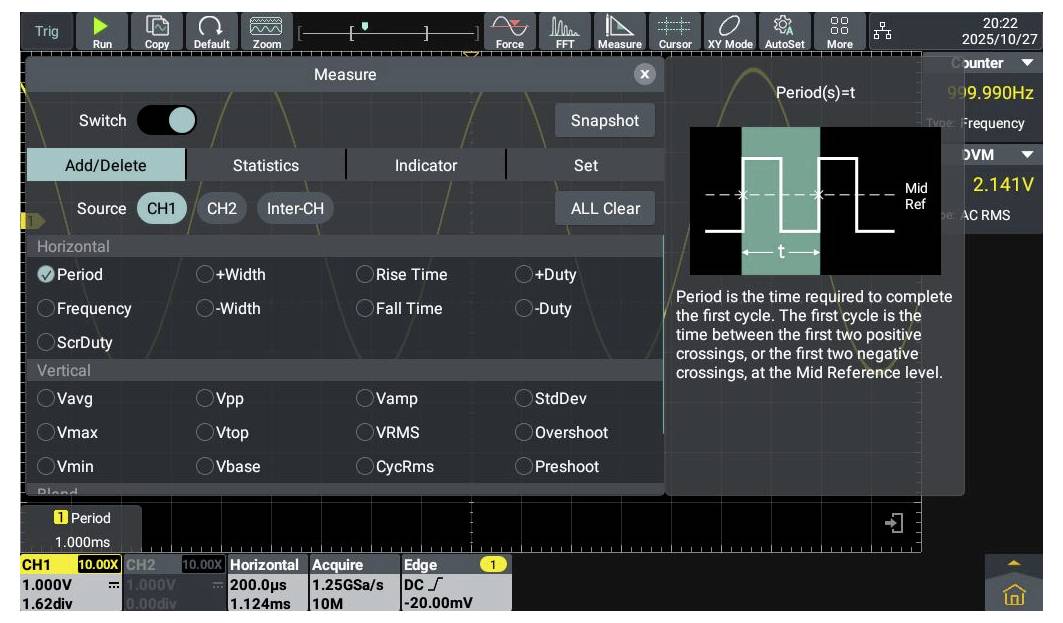

Digitálna obrazovka osciloskopického prístroja zobrazuje merania priebehu signálu s informáciami o 'Periódе' a 'Strednej referenčnej hodnotе' pre analýzu časovania signálu.

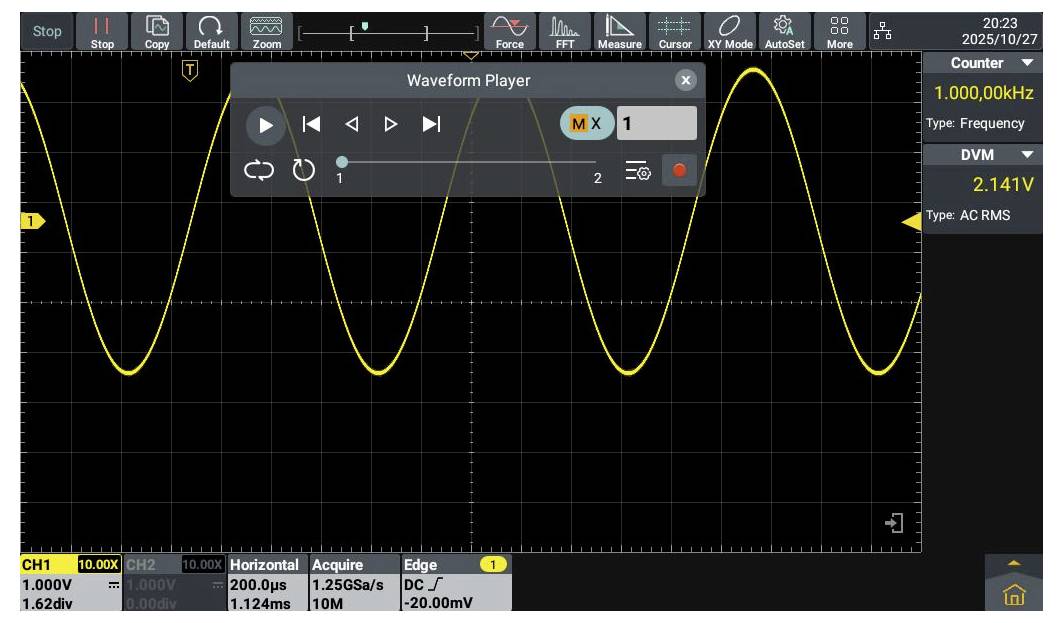

Obrazovka osciloskopua zobrazujúca sínovú vlnu s frekvenciou 1 000,00 kHz a amplitúdou 2,141 V AC RMS. Časové delenie je 200 µs.

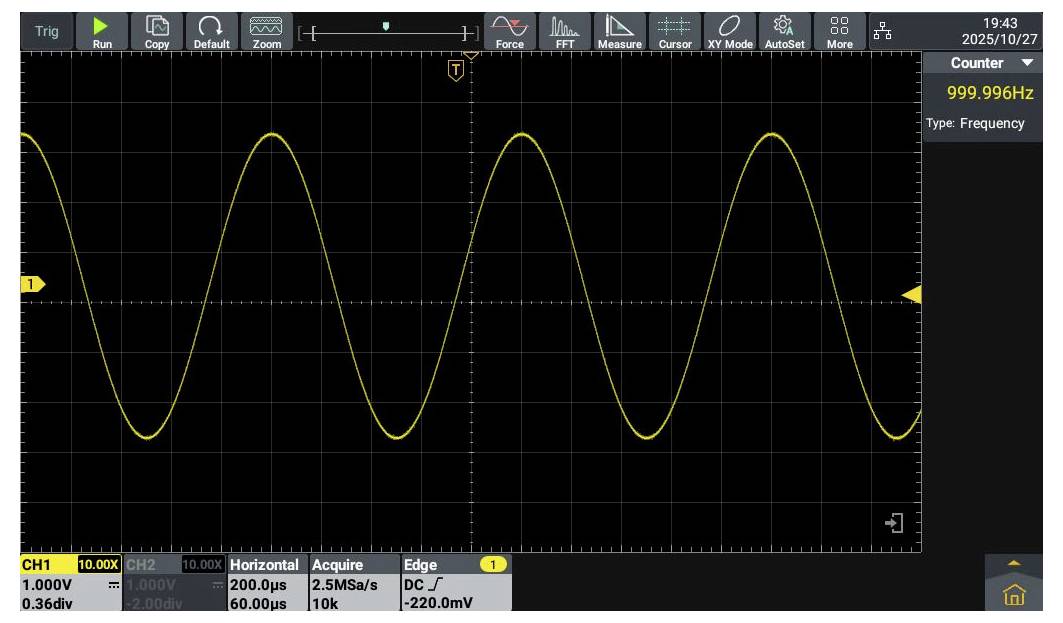

'Osciloskopický displej signálu sínusového priebehu. Frekvencia je 999,996 Hz, amplitúda je 220,0 mV. Horizontálna stupnica je 200 µs/div.'

Digitálna obrazovka osciloskopu zobrazujúca dva priebehy: Kanál 1 (žltý) a Kanál 2 (modrý) s detailmi o frekvencii a napätí.

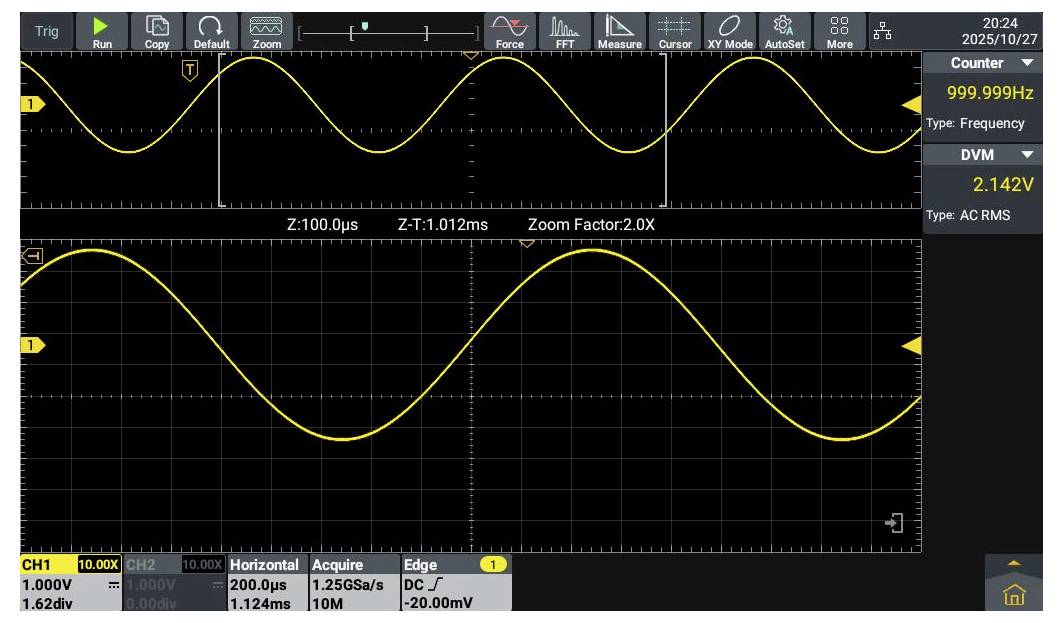

Na obrazovke osciloskopu je zobrazený síňový signál s frekvenciou 999,999 Hz a amplitúdou 2,142 V. Mierka priblíženia je 2,0x.

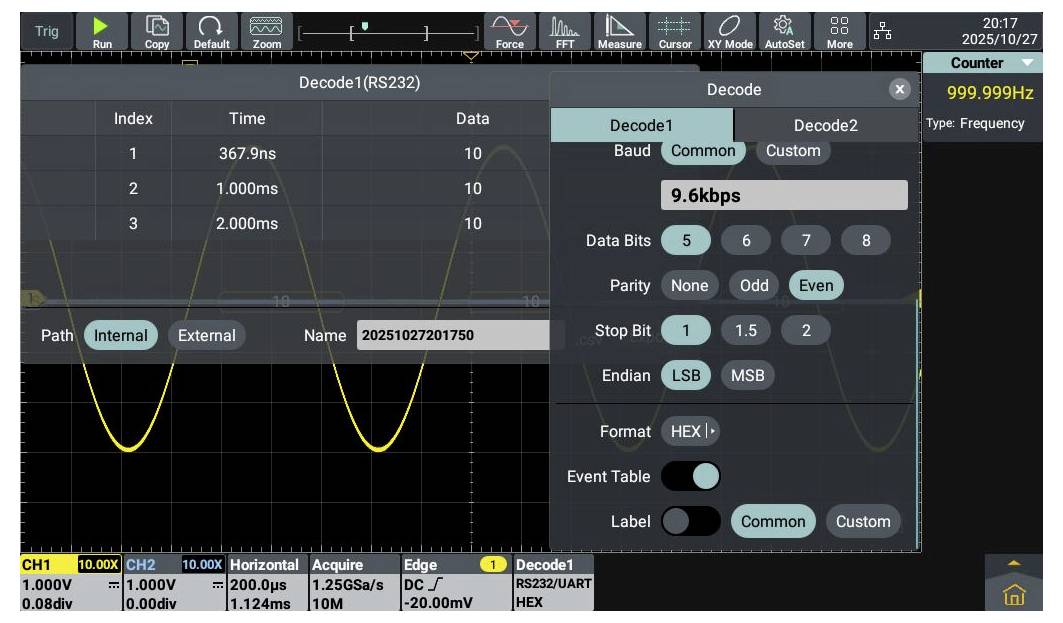

Na obrazovke osciloskopu sa zobrazuje dekódovaný signál RS232 so zobrazením dvoch priebehov označených ako Vnútorný a Vonkajší. Údaje na pravej strane indikujú prenosovú rýchlosť 9,6 kbps a ďalšie konfigurácie.

1/22

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

19 Ks

Počet

Celkom (795,93 € / kus)

795,93 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

100 MHz
Počet analógových vstupov 2

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 2.5 GSa/s

Rozlíšenie: 12 Bit

Veľkosť obrazovky: 25.65 cm

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)

Počet analógových vstupov: 2

: bez certifikátu

Kategória merania: CAT II 300 V

Vstupná impedancia: 1 MΩ ± 2%

Rozmer.: (d x š x v) 325 x 111.5 x 209 mm

Hmotnosť: 3.2 kg

Šírka: 111.5 mm

V: 209 mm

Dĺžka: 325 mm

Rozhranie: USB-C
USB zariadenia
hostiteľský port USB
HDMI
LAN

Hĺbka pamäte na kanál (Mpts): 250 Mpts

Typ: ADO-1002

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3451430 VOLTCRAFT ADO-1002 digitálny osciloskop 100 MHz 2.5 GSa/s 250 Mpts 12 Bit digitálne pamäťové médium (DSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3451430 VOLTCRAFT ADO-1002 digitálny osciloskop 100 MHz 2.5 GSa/s 250 Mpts 12 Bit digitálne pamäťové médium (DSO) 1 ks

Záručné podmienky

Záručné podmienky 3451430 VOLTCRAFT ADO-1002 digitálny osciloskop 100 MHz 2.5 GSa/s 250 Mpts 12 Bit digitálne pamäťové médium (DSO) 1 ks
