VOLTCRAFT DSO-2072H Ručný osciloskop 70 MHz 2-kanálová 250 Msa/s 8 kpts 8 Bit ručné zariadenie, generátor funkcií, funkc

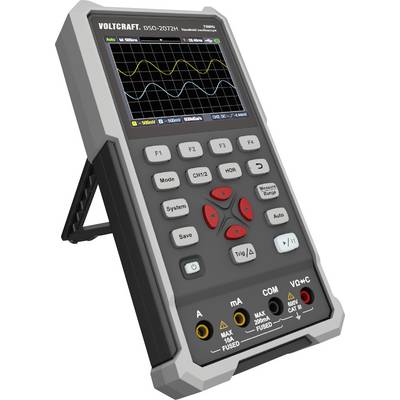

Digitálny osciloskop s podsvietením displeja zobrazuje priebeh vlny. Na zariadení sú viditeľné tlačidlá na ovládanie a nastavenie.

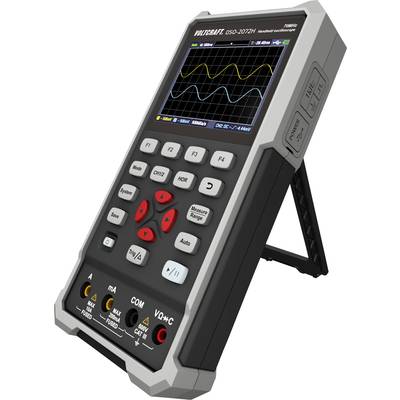

Digitálny osciloskop s obrazovkou zobrazuje niekoľko vlnovitých čiar. Pod ním sú usporiadané rôzne tlačidlá.

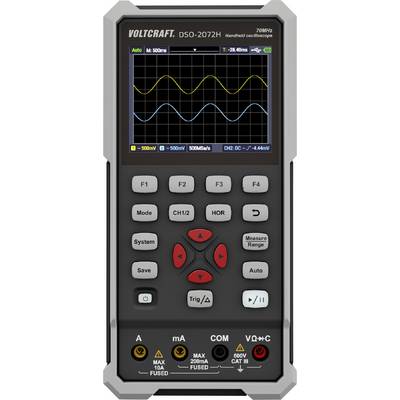

Prenosný osciloskopický tester s displejom. Zobrazuje dva vlnové signály. Rôzne ovládacie tlačidlá pre nastavenia. Model Voltcraft DSO-2072H.

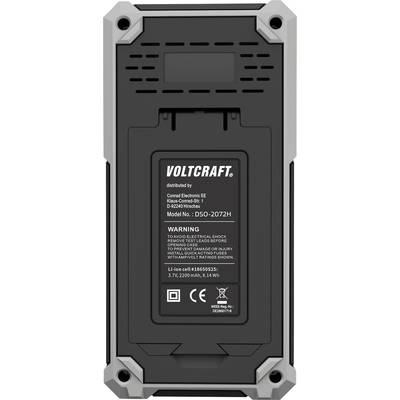

Pohľad zozadu na zariadenie s krytom, zobrazujúci produktové informácie vrátane modelového čísla 'DSO-2072H' a výstražných upozornení.

Dve zelené batérie sú zasadené do obdĺžnikového, čierneho púzdra so sivými rohmi. Púzdro pôsobí robustne a priemyselným dojmom.

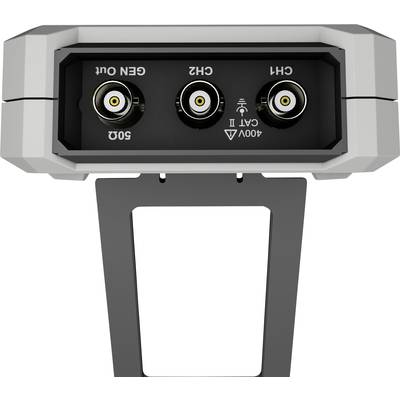

Pohľad zdola na elektronické zariadenie s tromi konektormi, označenými ako 'GEN OUT', 'CH2' a 'CH1', vhodné pre 400V CAT II.

Trojkanálový merací prístroj s konektormi 'CH1', 'CH2' a 'GEN Out', označený ako 400V CAT II a 50 Ω.

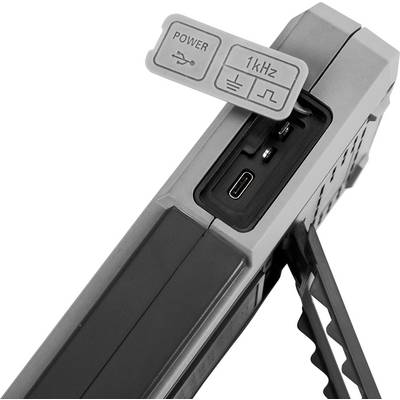

Elektronické zariadenie s USB portami, napájacím konektorom a prepínačom 1 kHz. Bočná podpora pre stabilitu.

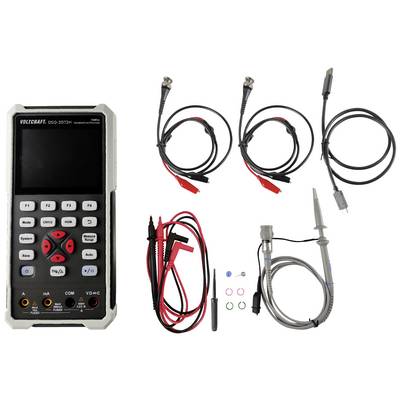

Digitálny osciloskop s displejom a tlačidlami. Obsahuje meracie vedenia s meracími hrotmi a krokosvorkami. Príslušenstvo je súčasťou balenia.

Obraz displeja osciloskopu: Výstup je 'ZAP'. Frekvencia 1000,0 kHz, napätie 10 mVpp, ofset 10 mV. Tvar vlny je sínus.

Displej funkčného generátora. 'Výstup: ZAP', Frekvencia: 1,000,0 kHz, Napätie: 10mVpp, Posun: 10mV, Typ: Sinc. Zobrazenie tvaru vlny vpravo.

'Osciloskopický displej: Žltá sinusová krivka, X-os rozdelená na 200 mikrosekúnd, Y-os rozdelená na 2 volty.'

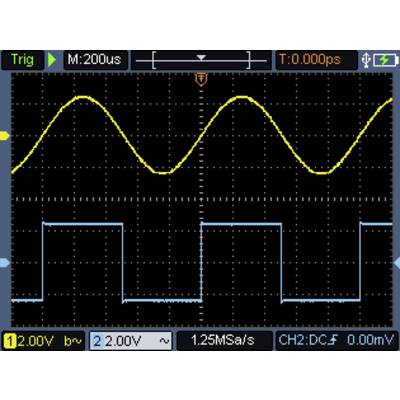

Osciloskok zobrazuje dve vlnové formy: hore žltú sinusovú vlnu a dole modrú obdĺžnikovú vlnu. Hlavná stupnica: 200 mikrosekúnd na dielu.

Osciloskopický displej so žltým a modrým obdĺžnikovým signálom. Frekvencia: 1000 Hz, žltý signál pri 2 V, modrý pri 22 V.

Osciloskop zobrazuje žltú, rovnomernú sinusovú vlnu s frekvenciou 999,9 Hz a napätím 12,0 V na kanáli 1.

Meracie zariadenie ukazuje striedavé napätie: 0,0202 volt v rozsahu 2V. Mód: Automatický.

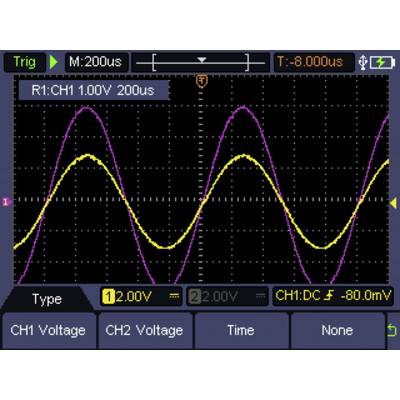

Displej osciloskpu zobrazuje dva vlnovité napäťové vzory. Žltá a fialová vlna sú časovo posunuté. Horizontálna stupnica: 200 mikrosekúnd na dielu.

Osciloskop zobrazuje sínovú vlnu pri 999,9 Hz s maximálnymi hodnotami 2,480 V. Priebeh napätia bez skreslenia, pravidelný vzor.

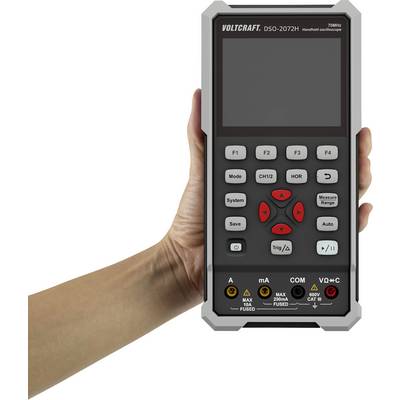

Ruka drží prenosný osciloskop značky Voltcraft, model DSO-2072H, s veľkým displejom a množstvom ovládacích tlačidiel.

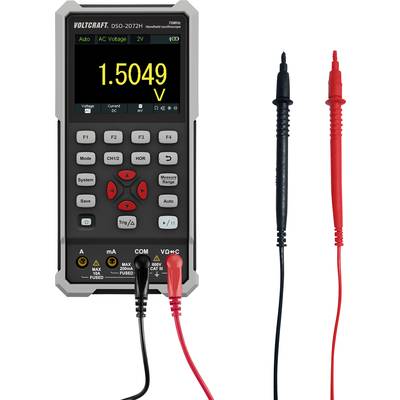

Digitálny multimeter ukazuje napätie 1,5049 V. Vľavo čierny meracím kábel, vpravo červený meracím kábel.

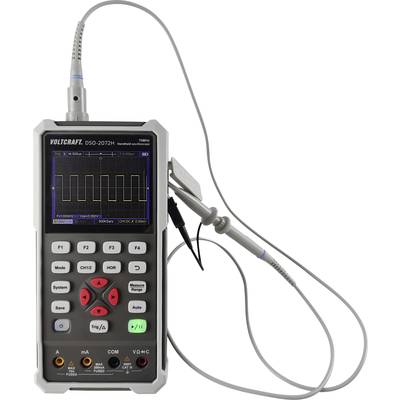

Digitálny ručný osciloskop značky Voltcraft s pripojeným meracím hrotom, zobrazujúci obdĺžnikovú vlnu na displeji.

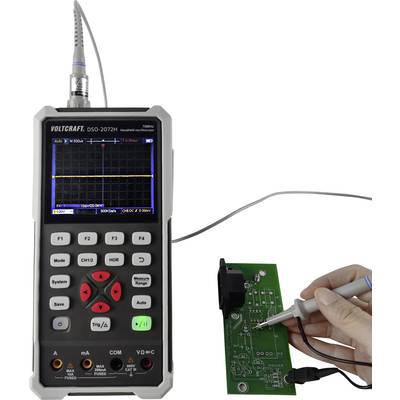

Ručný osciloskop meria elektronický signál na doske plošných spojov. Displej zobrazuje sinusovú krivku a možnosti menu.

Obraz displeja osciloskpu. Vľavo je zobrazené 'Frekvencia: 1,000,0 kHz', 'Napätie: 10 mVpp', 'Posun: 10 mV'. Vpravo je sinusový priebeh.

Obrázok osciloskopa s nastaveniami: Frekvencia 1,000 kHz, Amplitúda 10 mVpp, Offset 10 mV. Signálová krivka: Sinc.

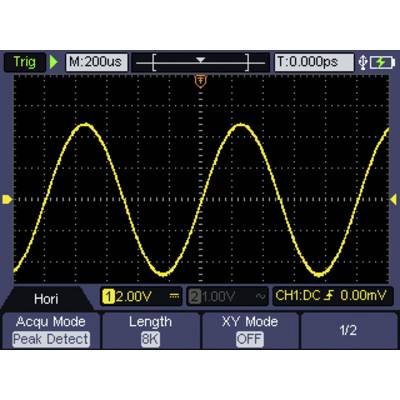

Obrazovka osciloskopu zobrazuje žltú sinusovú vlnu s amplitúdou 1,00 V pri 200 µs/delenie.

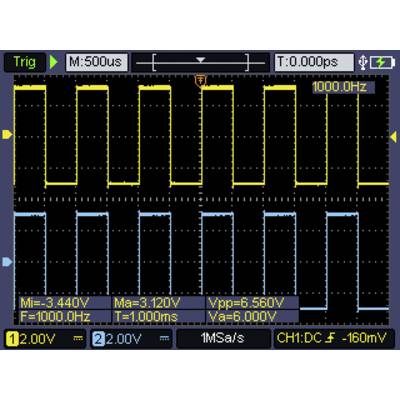

Obrazovka osciloskopa zobrazuje dva prekrývajúce sa obdĺžnikové signály. Žltá krivka hore: 1000,0 Hz, 2,00 V. Modrá krivka dole: 1000,0 Hz, 6,00 V.

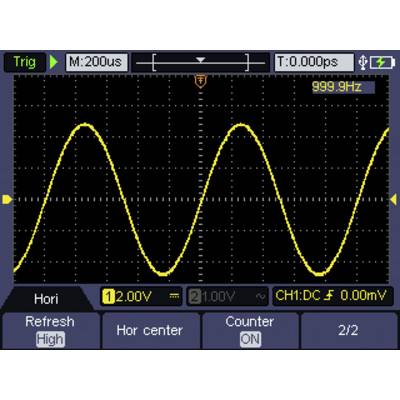

Obrazovka osciloskopu zobrazuje žltú sínovú vlnu s frekvenciou 999,9 Hz a napätím 12,0 V na kanáli 1.

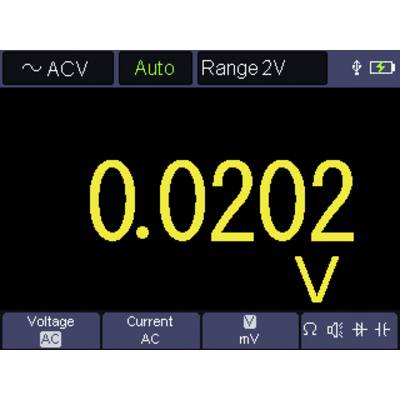

'Meracie zariadenie ukazuje 0,0202 volt v striedavom prúde, automatické nastavenie, merací rozsah 2 volt.'

Obraz na osciloskopu s dvoma prekrytými sínusovými vlnami, žltou a fialovou. Zobrazuje merania napätia a času vrátane amplitúdy a frekvencie.

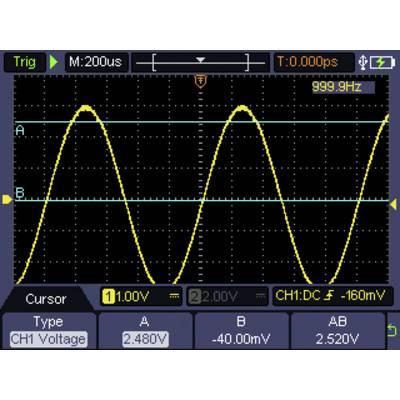

Obrazovka osciloskopu zobrazuje sinusovú vlnu s frekvenciou 999,9 Hz. Vertikálne napätie je 2,48 V, rozsah napätia je od -40 mV do 2,52 V.

1/30

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Št 30. 7.

388 Ks

Počet

Celkom (223,58 € / kus)

223,58 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop DSO-2072H 3 v 1

3 v 1 - osciloskop, multimeter a generátor priebehov
8,89 cm (3,5") farebný LCD displej (320 x 240 pixelov)
Rozhranie USB-C®

Technické parametre

Max. 10 000 výdržných sekúnd/s

Kategória výrobku: Ručný osciloskop

Šírka pásma: 70 MHz

Vzorkovacej frekvencie na kanál: 250 Msa/s

Displej: Farebný LCD displej

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 8.89 cm (3.5")

Vlastnosti osciloskopu: ručné zariadenie
generátor funkcií
funkcie multimetra

Časová základňa: 5 ns/diel – 1000 ns/diel

Počet analógových vstupov: 2

: bez certifikátu

Kategória merania: CAT II 400 V

Vertikálna odchýlka: 10 mV/diel - 10 V/dif

Vstupná impedancia: 1 MΩ±2%, 16 pF±10 pF

Vstupné spojenie: DC, AC, uzemnenie

Vstupné napätie: 400 V (DC + AC, špička-špička, vstupná impedancia 1 MΩ

Napájanie: USB-C® (ext.) 2x 18650 (int.)

Rozmer.: (d x š x v) 198 x 38 x 96 mm

Hmotnosť: 600 g

Šírka: 38 mm

V: 96 mm

Dĺžka: 198 mm

Rozhranie: USB zariadenia

Hĺbka pamäte na kanál (Mpts): 8 kpts

Typ: DSO-2072H

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2380256 VOLTCRAFT DSO-2072H Ručný osciloskop 70 MHz 2-kanálová 250 Msa/s 8 kpts 8 Bit ručné zariadenie, generátor funkcií, funkc

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2380256 VOLTCRAFT DSO-2072H Ručný osciloskop 70 MHz 2-kanálová 250 Msa/s 8 kpts 8 Bit ručné zariadenie, generátor funkcií, funkc

Záručné podmienky

Záručné podmienky 2380256 VOLTCRAFT DSO-2072H Ručný osciloskop 70 MHz 2-kanálová 250 Msa/s 8 kpts 8 Bit ručné zariadenie, generátor funkcií, funkc

Na stiahnutie

Na stiahnutie 2380256 VOLTCRAFT DSO-2072H Ručný osciloskop 70 MHz 2-kanálová 250 Msa/s 8 kpts 8 Bit ručné zariadenie, generátor funkcií, funkc

Popis

Tri meracie prístroje v jednom
Digitálny osciloskop 3-v-1 od Voltcraft má všetko v tom najpravejšom zmysle slova.
Funkcia 1: Digitálny osciloskop
Ako osciloskop má DSO-2072H dva kanály s maximálnou šírkou pásma 70 MHz, maximálnou vzorkovacou frekvenciou 250 MS/s a dĺžkou záznamu 8K. Vertikálne rozlíšenie je 8-bit.
Funkcia 2: Multimeter
Multimeter je možné použiť v kategórii merania CATII 1000 V na meranie napätia, prúdu, odporu, kapacity, spojitosti a funkcie diód. Funkcia auto zjednodušuje pracovné procesy a TRMS zaisťuje spoľahlivé namerané hodnoty. Displej má 20 000 číslic.
Funkcia 3: generátor tvaru vlny
Generátor priebehu má jeden kanál s maximálnou frekvenciou výstupu 25 MHz a maximálnou vzorkovacou rýchlosťou 125 MS/s.
Frekvenčné rozlíšenie 0,1 Hz, 14-bitové vertikálne rozlíšenie a dĺžka priebehu 8K umožňujú spoľahlivú prácu.
Adekvátne príslušenstvo
DSO-2072H sa dodáva so sondou a nástrojom na zarovnanie, káblom BNC konektora na krokosvorku, párom čiernych a červených testovacích káblov multimetra, káblom USB, sprievodcom rýchlym spustením a ochranným mäkkým puzdrom. Priložené CD obsahuje softvér a anglickú používateľskú príručku.

Tento text bol preložený strojovo.
