VOLTCRAFT DSO-2202H + AFG Ručný osciloskop 200 MHz 2-kanálová 1 GSa/s 8 kpts 8 Bit ručné zariadenie 1 ks

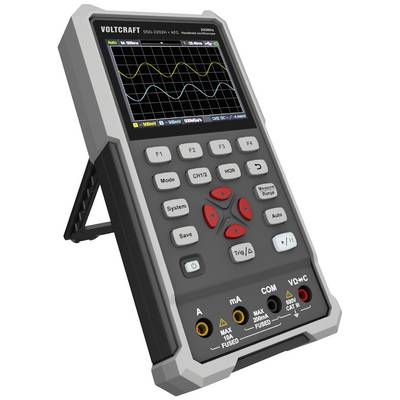

Prenosný osciloskop s viacerými ovládacími tlačidlami a displejom zobrazujúcim rôzne diagramy priebehu vĺn.

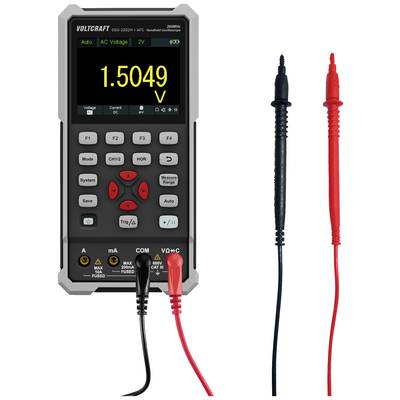

Digitálny multimeter zobrazuje nameraný údaj 1,5049 voltov. Vpravo sú znázornené čierne a červené meracie vodiče.

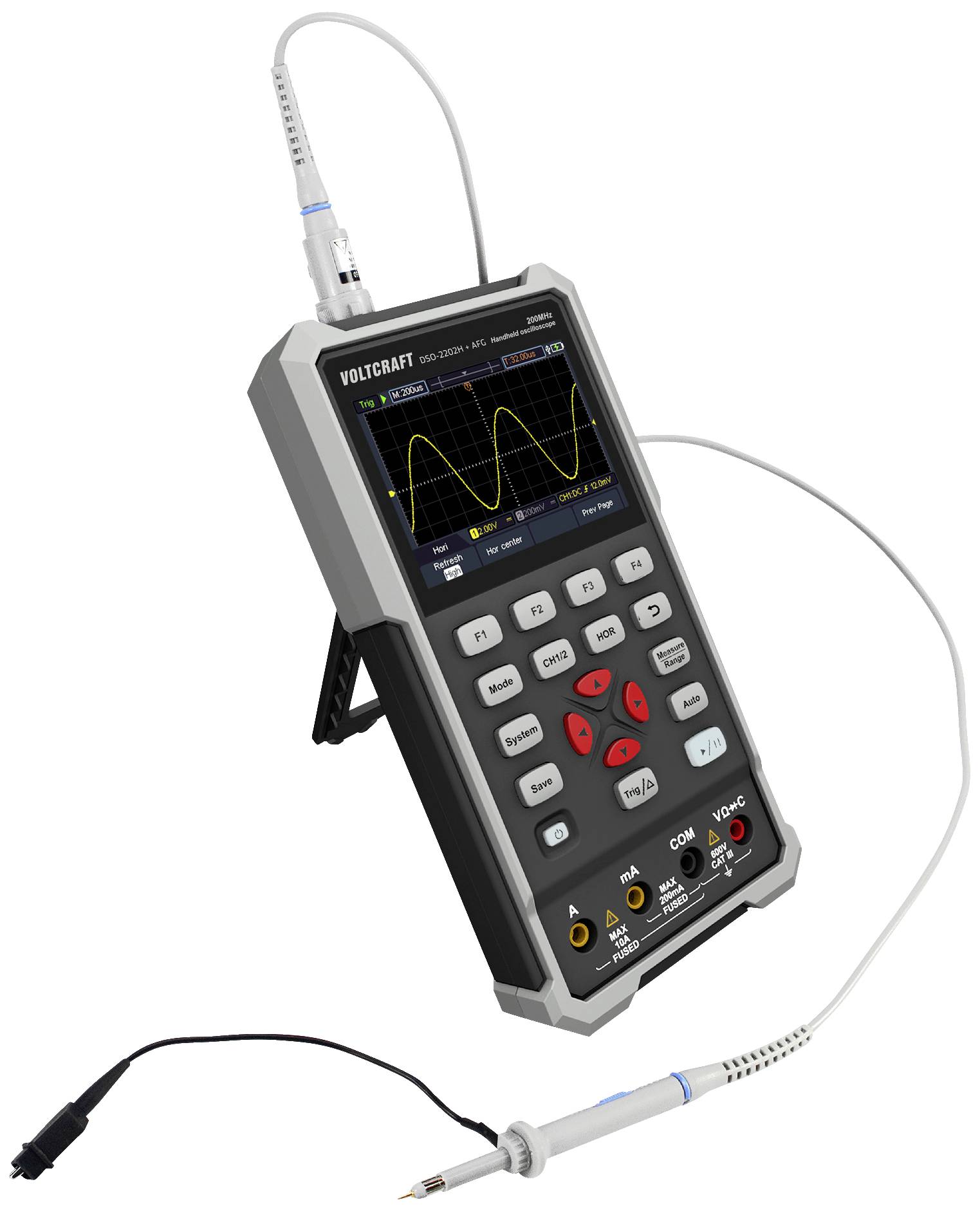

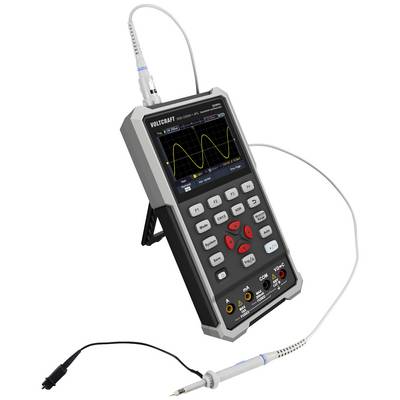

Prenosný osciloskop s digitálnym displejom zobrazuje meranie sinusovej vlny. Jeden merací hrot je pripojený.

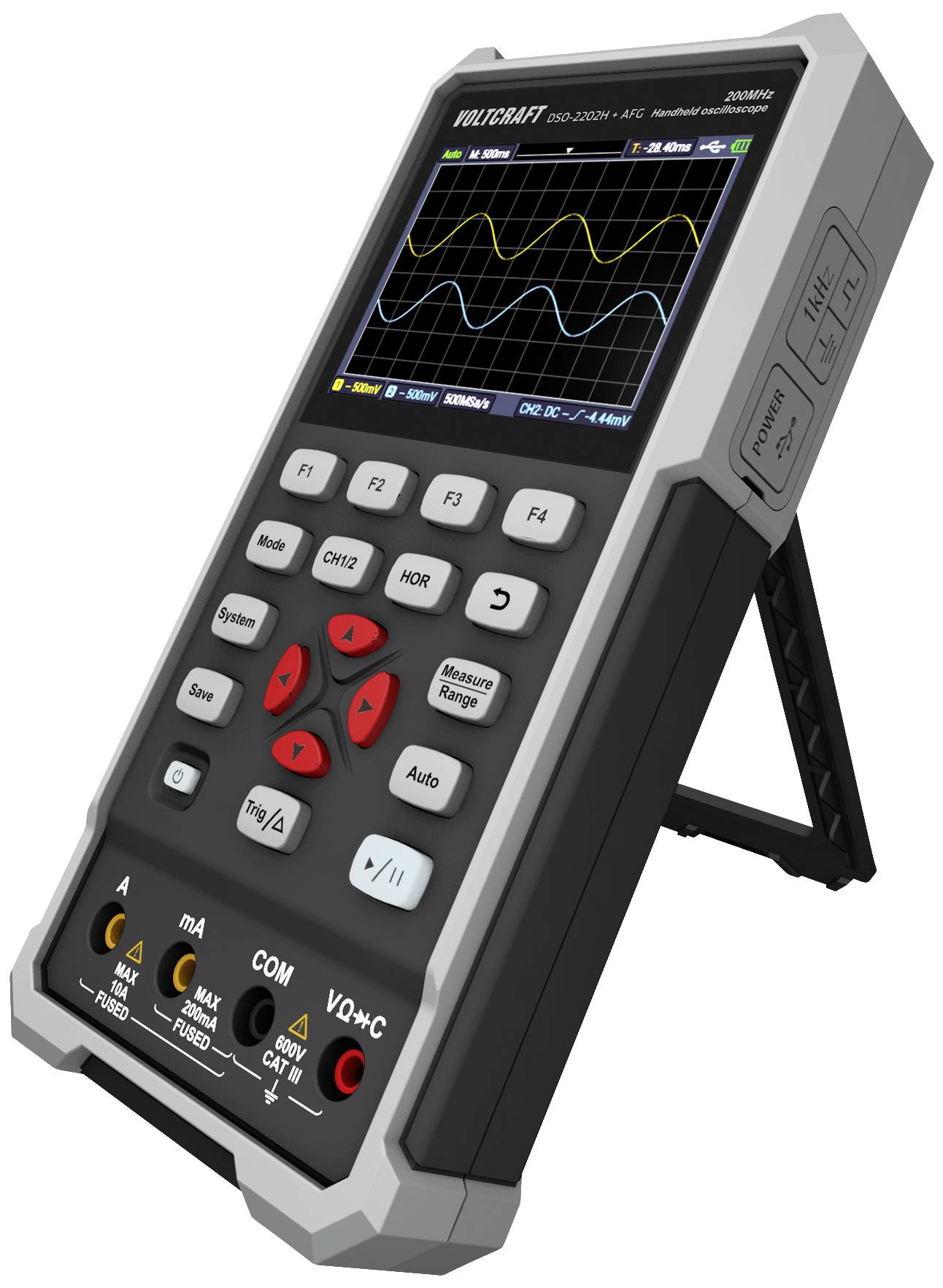

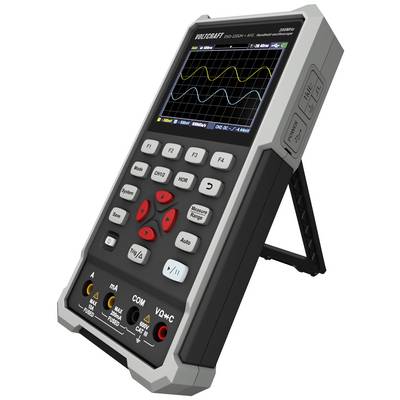

Digitálny multimeter s farebným displejom, zobrazujúci viaceré meracie krivky a tlačidlá pre rôzne merania a nastavenia.

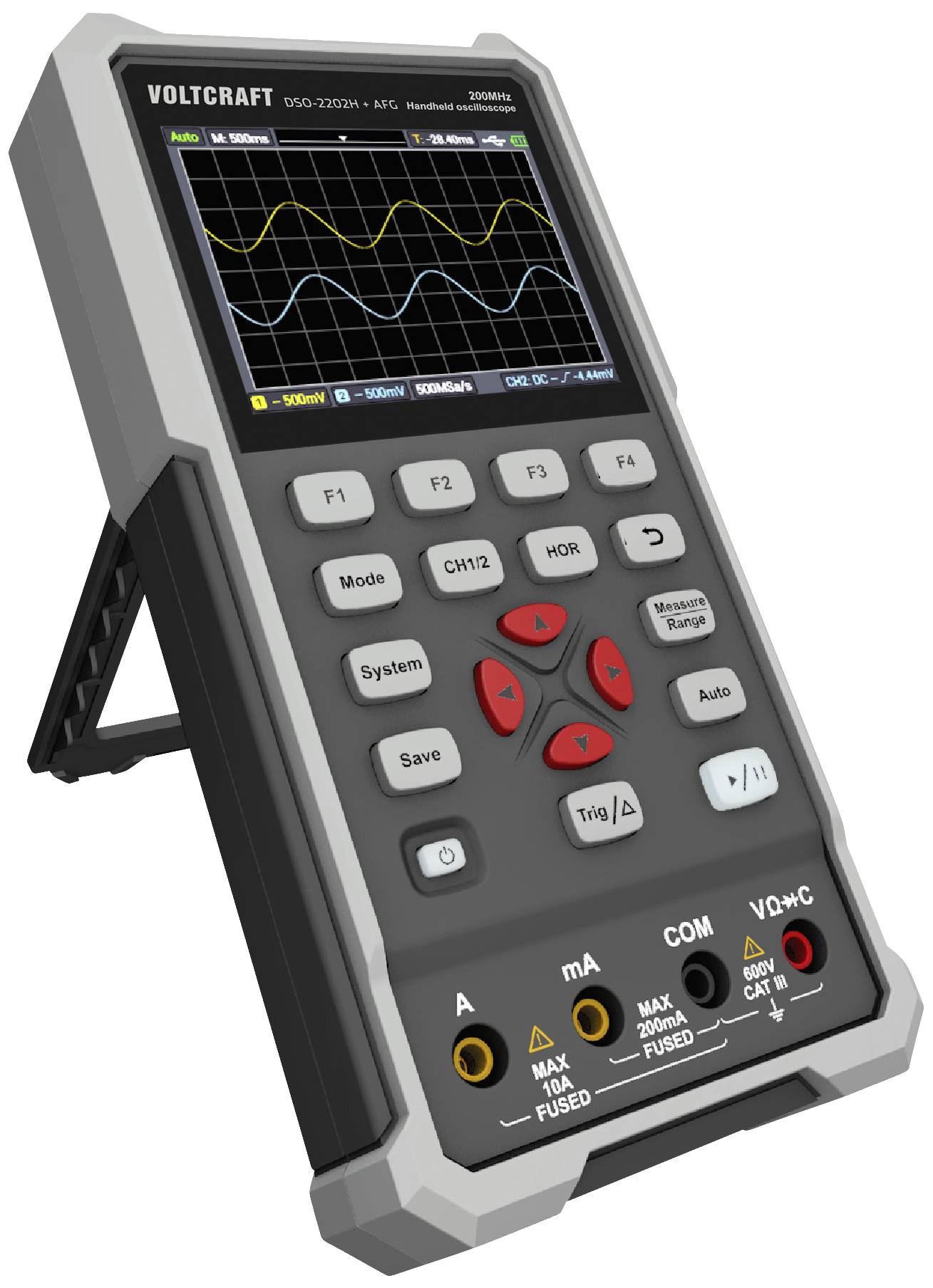

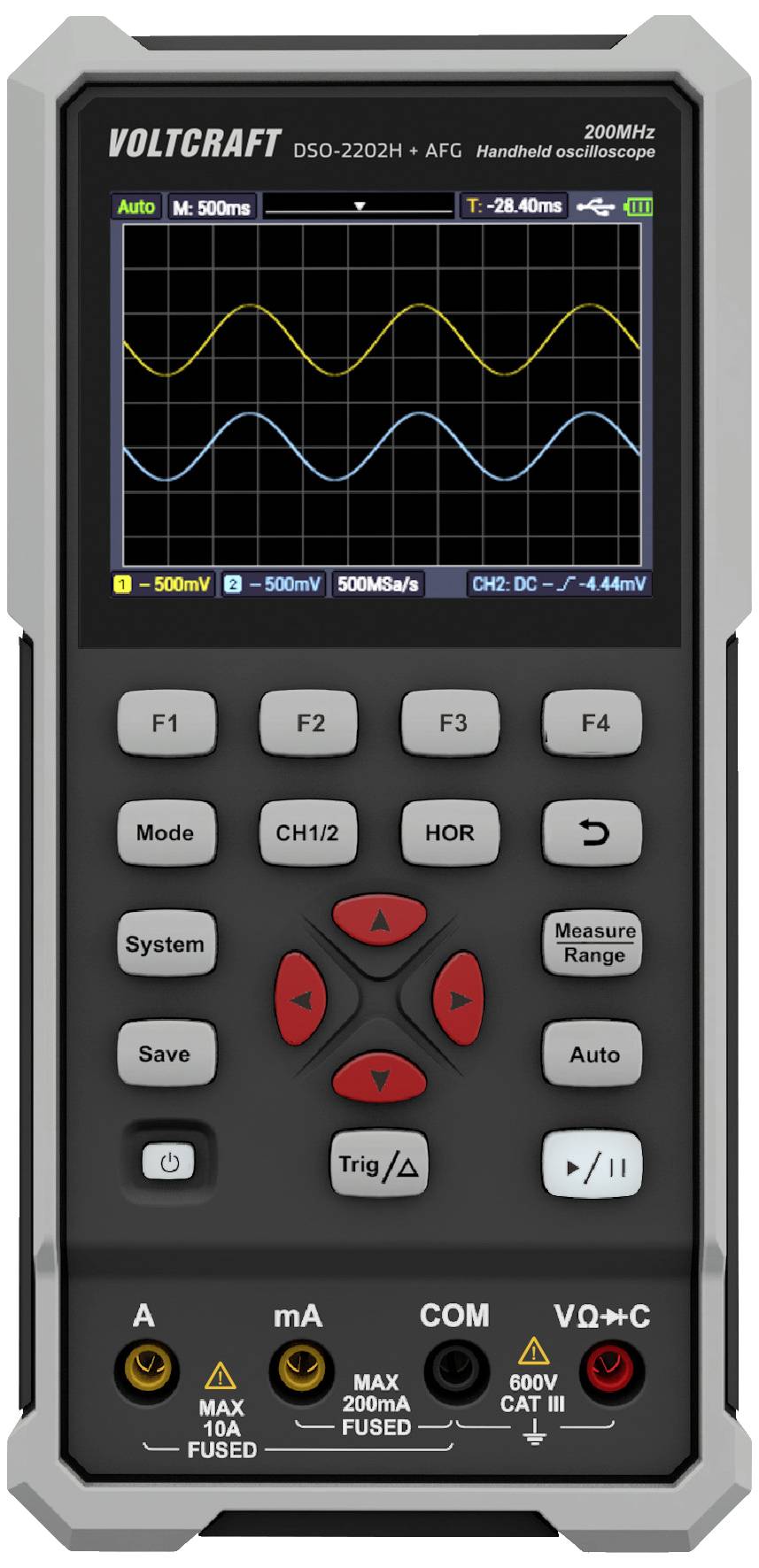

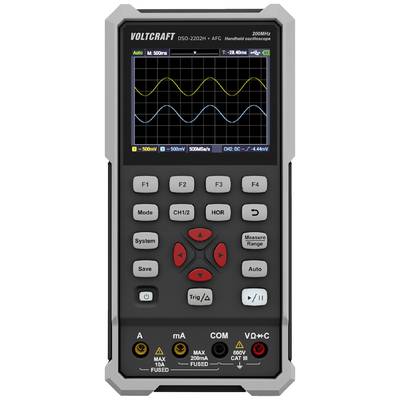

Prenosný ručný osciloskop Voltcraft DSO-2202H; zobrazuje priebeh signálu na displeji; tlačidlá pre nastavenie napätia a meracích rozsahov.

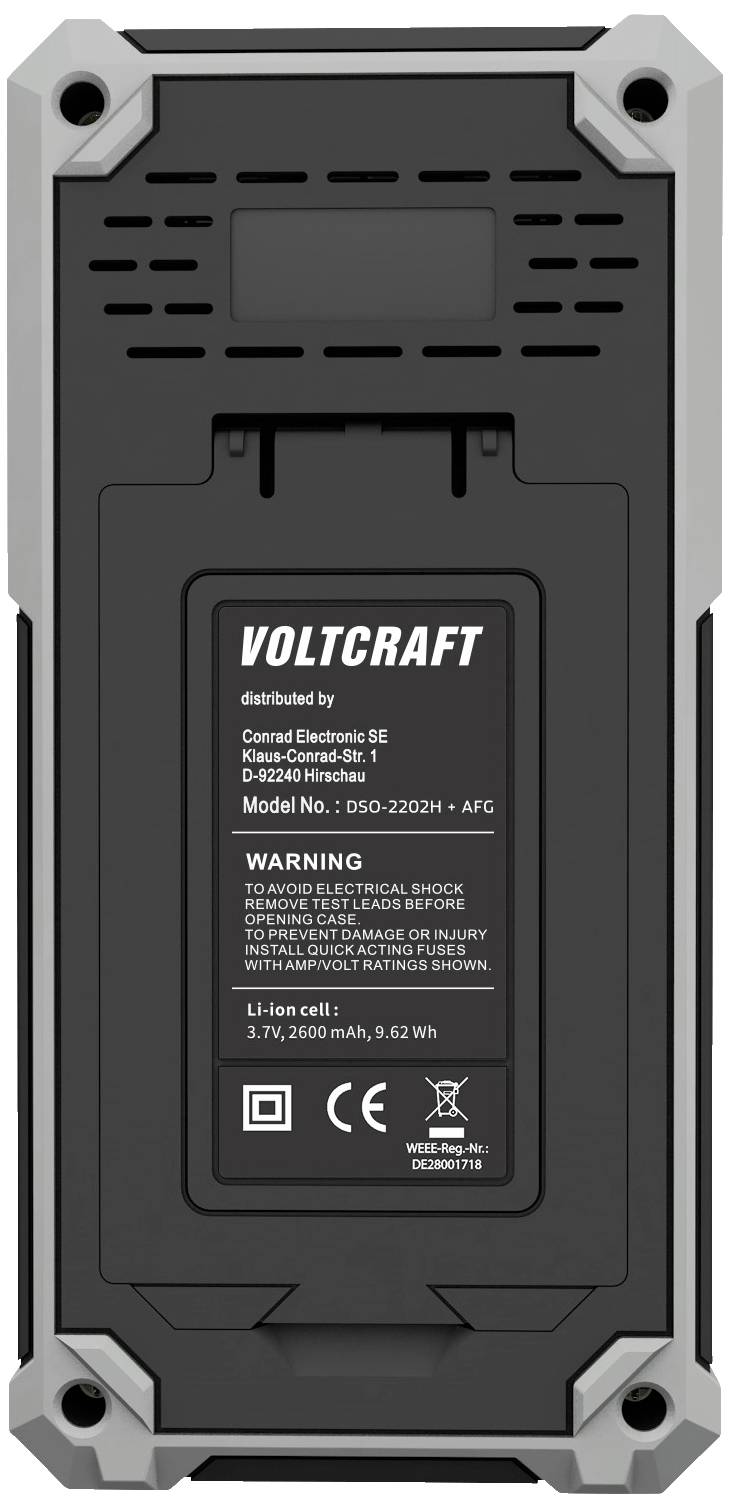

Zadná strana zariadenia VOLTCRAFT s technickými údajmi a bezpečnostnými a prevádzkovými upozorneniami na štítku.

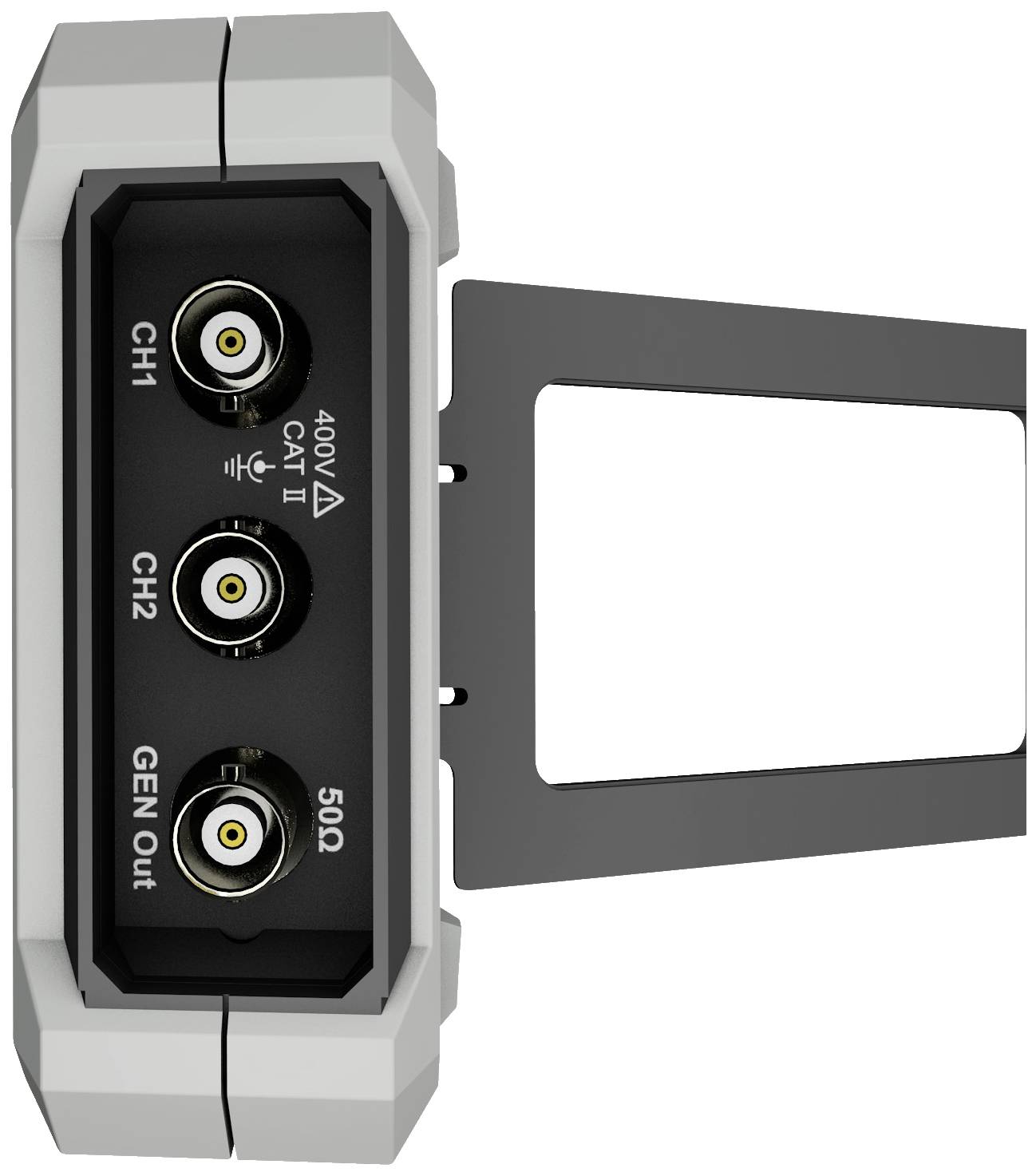

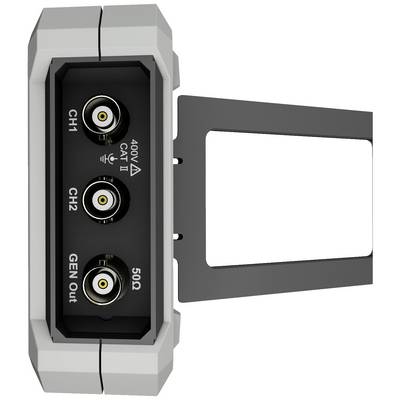

Čierna strana zariadenia s tromi prípojkami: 'CH1', 'CH2' a 'GEN Out', spolu s označením '400V CAT II'.

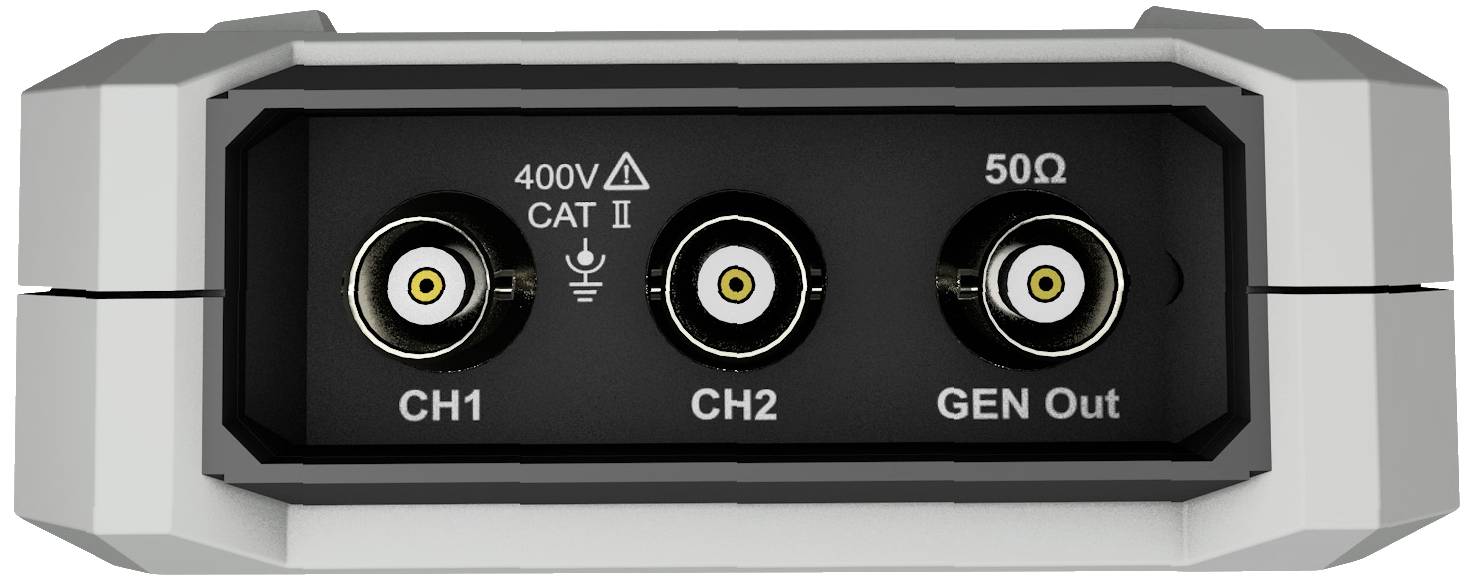

Zadný pohľad elektronického zariadenia s tromi konektormi: CH1, CH2 a GEN Out, označený 400V CAT II a 50Ω.

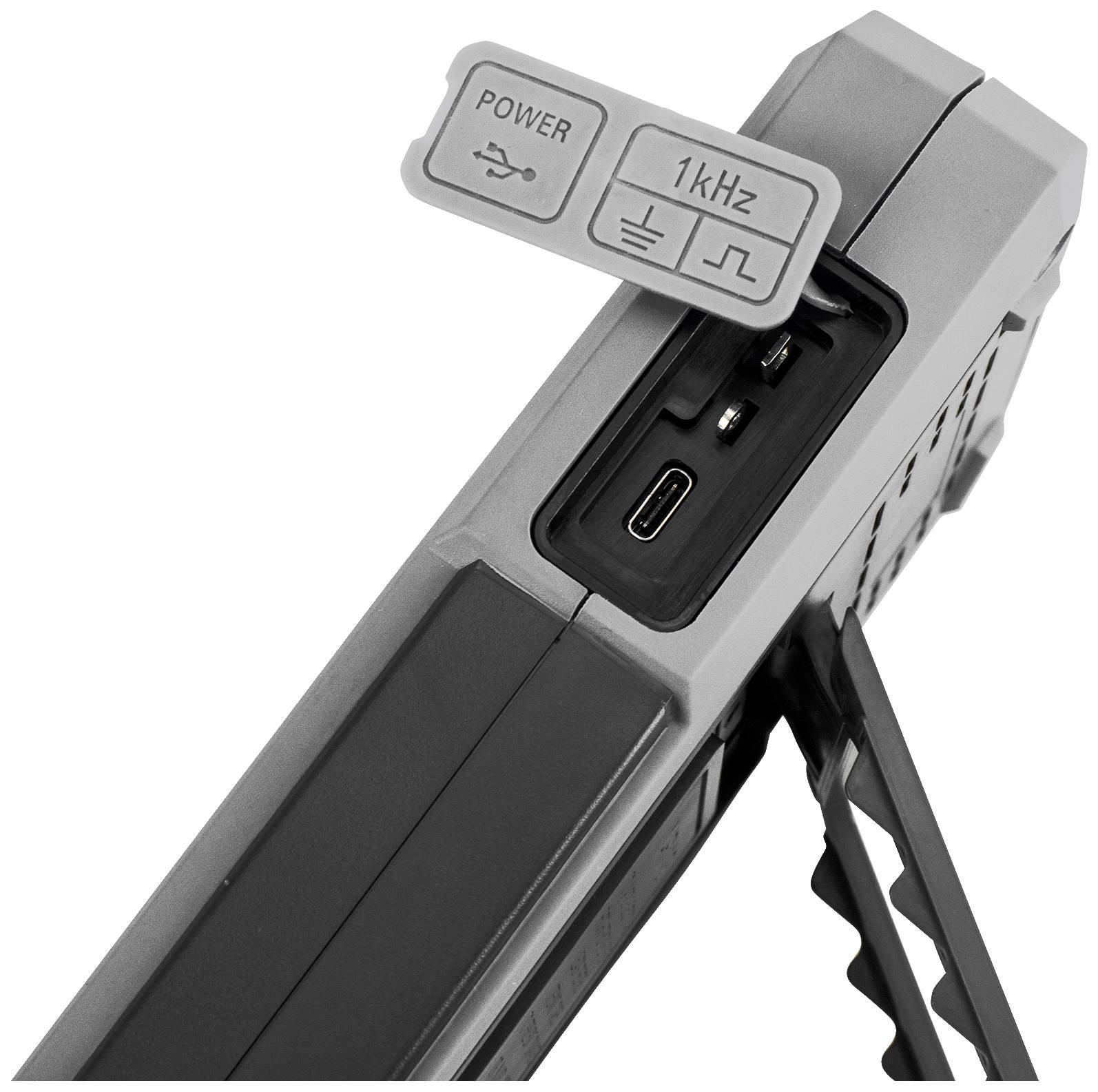

Stolový multimeter s odnímateľným krytom, ktorý zobrazuje tlačidlá 'POWER' a '1kHz'; má tiež USB a jack konektory.

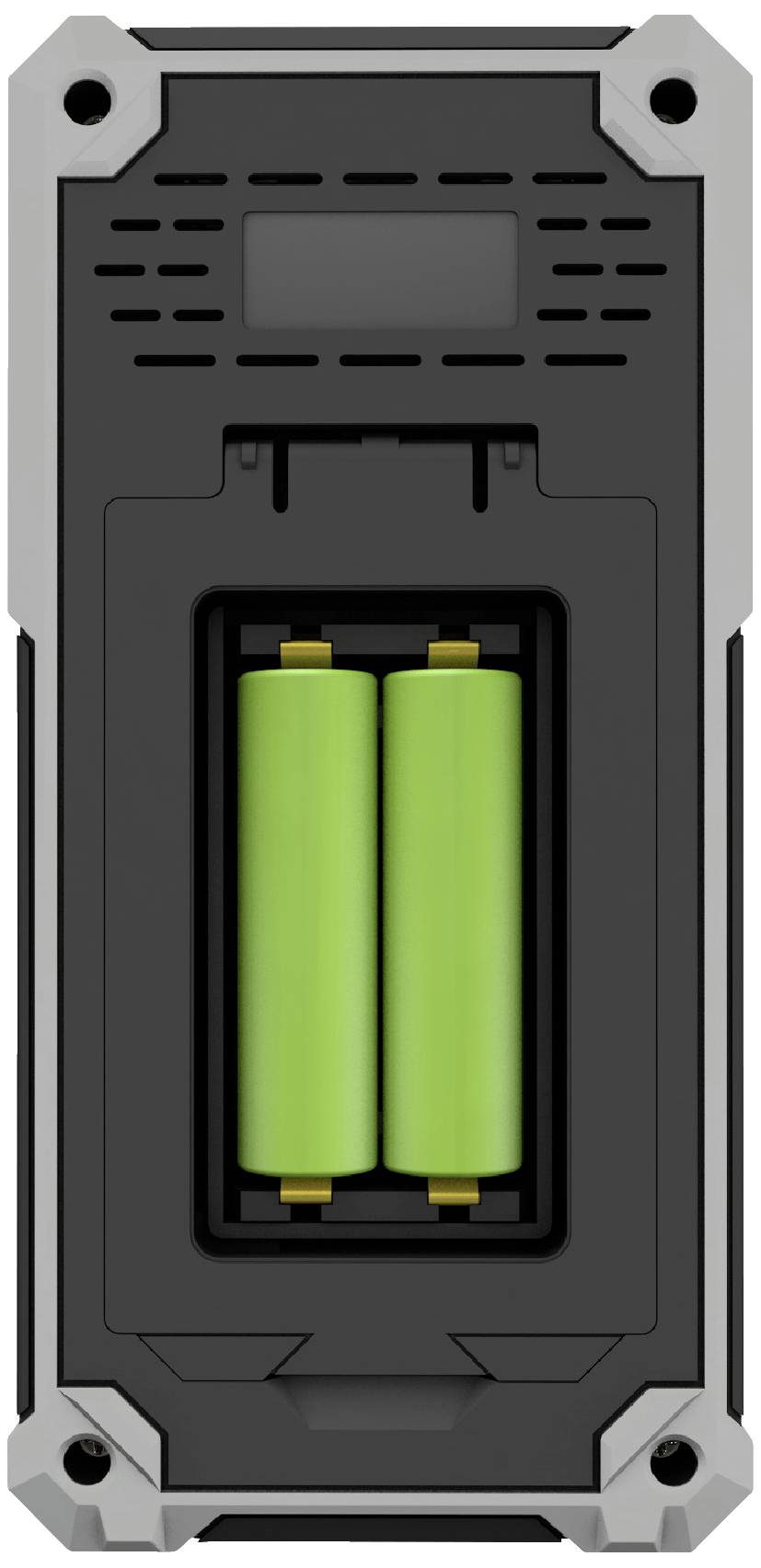

Obrázok zobrazuje zadnú časť prenosného zariadenia s otvoreným priestorom na batérie. Sú viditeľné dve zelené batérie.

Ručné zariadenie s displejom zobrazuje dva navzájom prekrývajúce sa vlnové priebehy v rôznych farbách. Dole má niekoľko tlačidiel a konektorov.

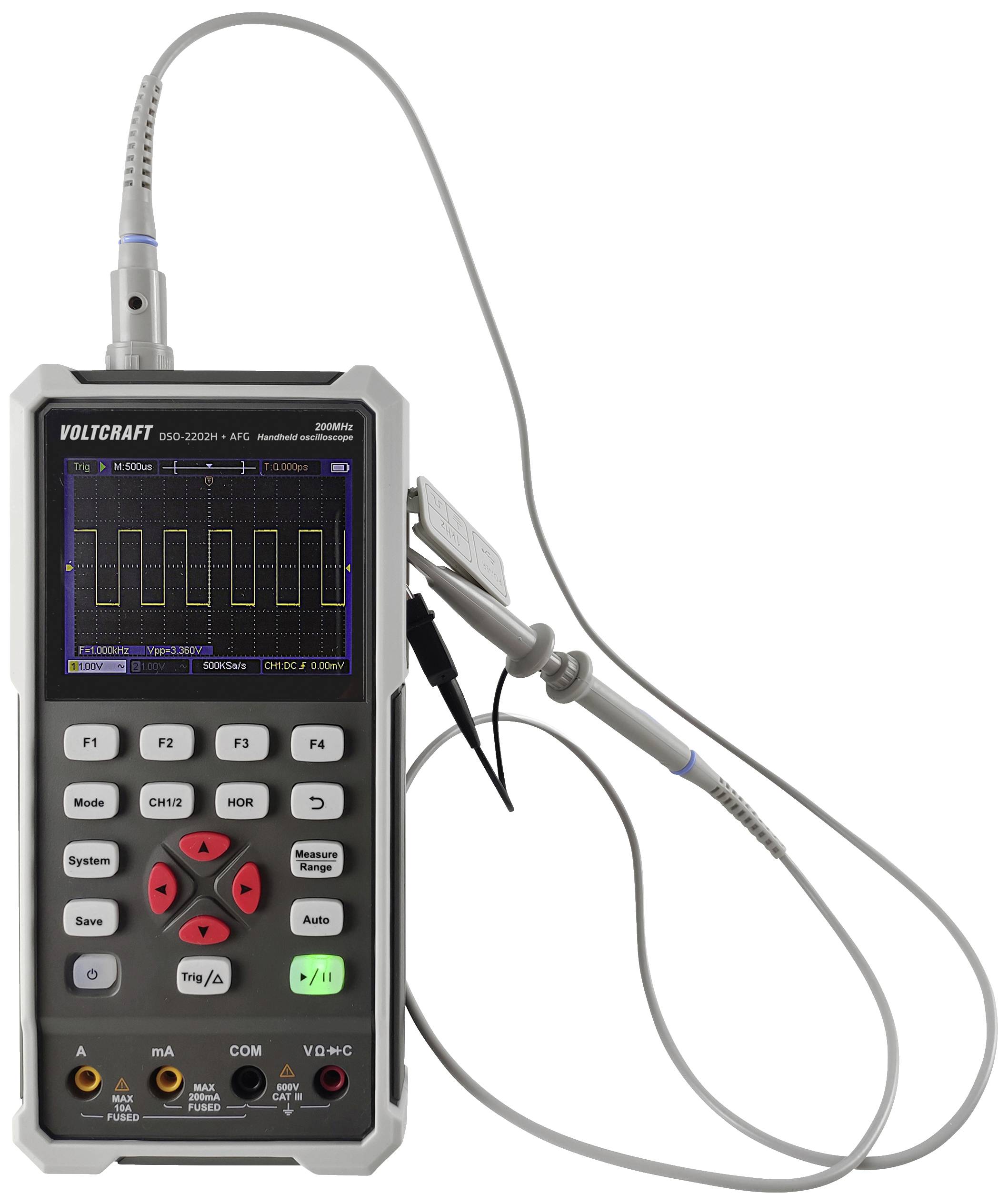

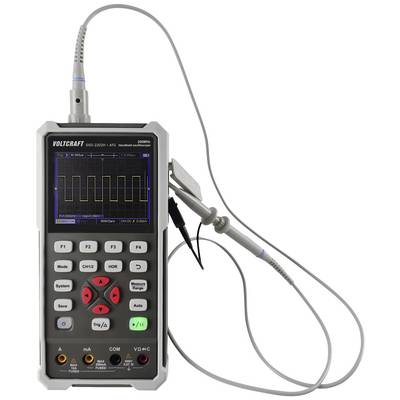

Prenosný osciloskop meria elektrické signály. Displej zobrazuje obdĺžnikovú vlnu. Zariadenie disponuje rôznymi funkčnými tlačidlami.

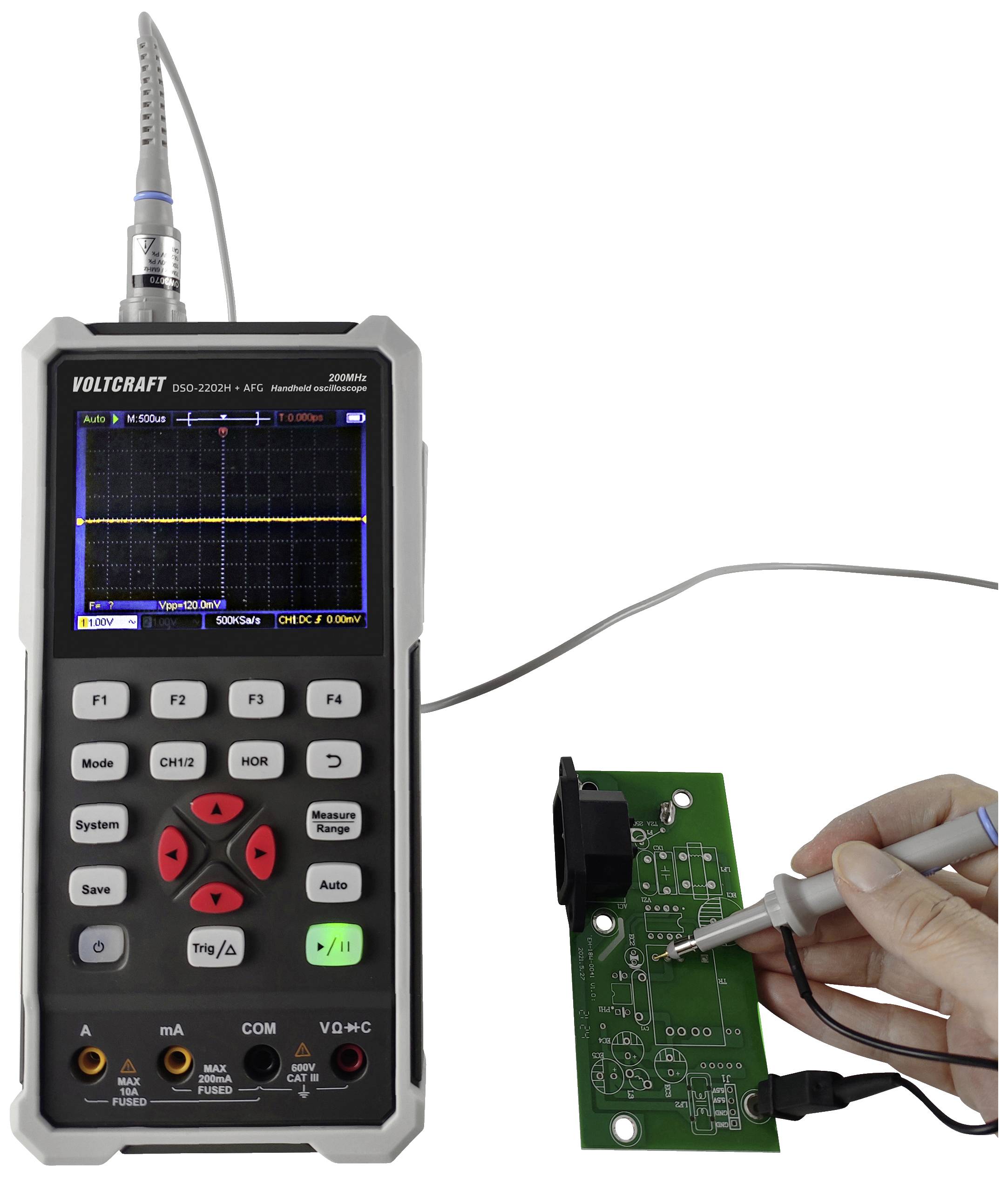

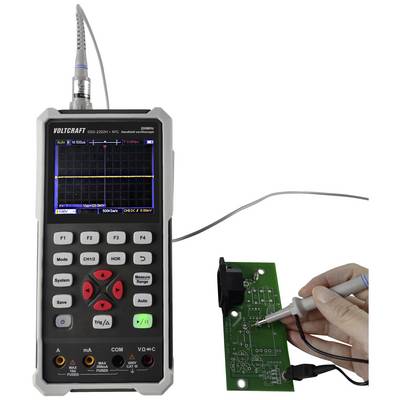

Ručný osciloskop meria napäťové hodnoty na zelenej doske plošného spoja. Na obrazovke je zobrazený oscilografický diagram.

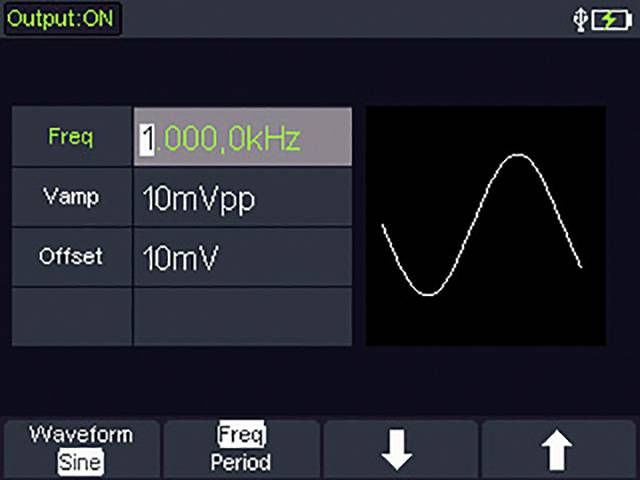

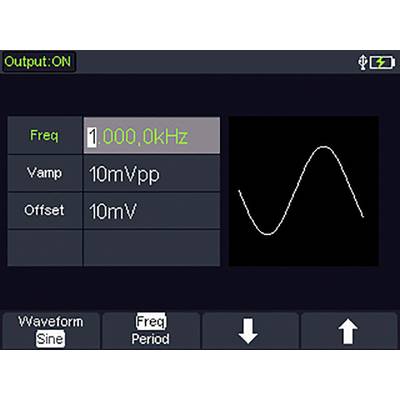

Obrázok displeja osciloskoptu zobrazujúci sínovú vlnu s frekvenciou 1000,0 kHz, amplitúdou 10 Vpp a offsetom 10 mV.

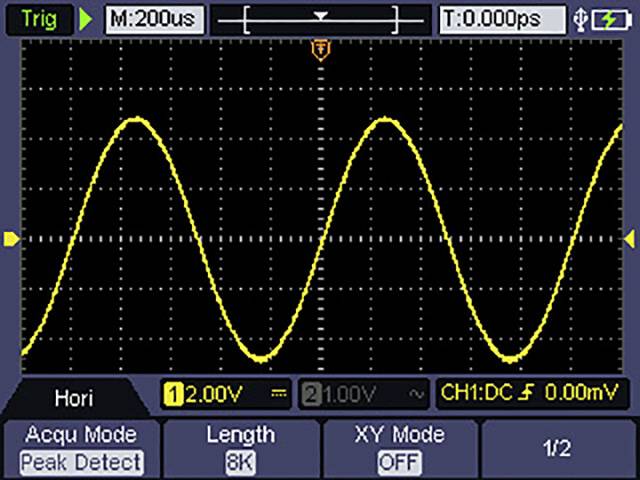

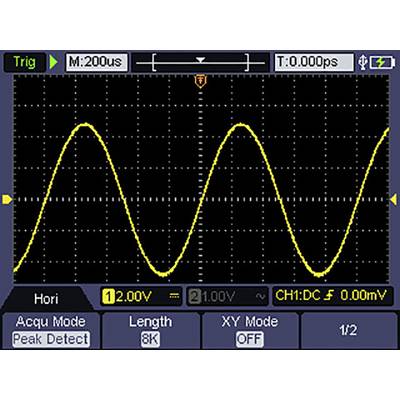

'Osciloskopický displej zobrazuje sinusovú vlnu.'

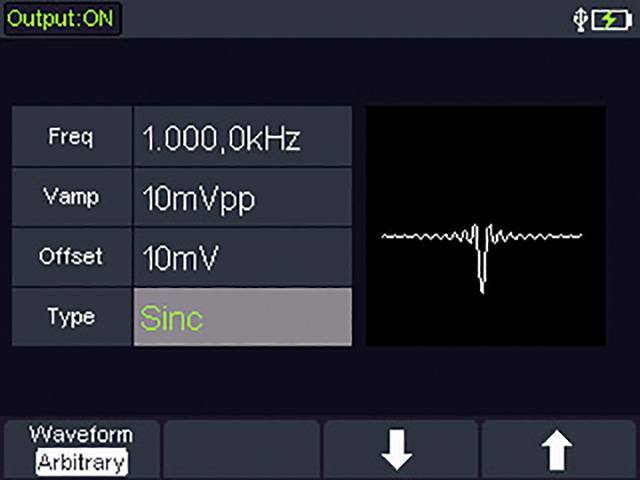

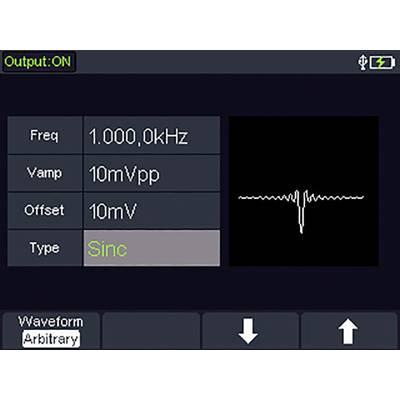

'Výstup: ZAP'. Displej generátora frekvencií: Frekv. 1.000,0 kHz, Vamp 10 mVšš, Ofset 10 mV, Typ 'Sinc'. Grafika obdĺžnikovej vlnovej formy vpravo.

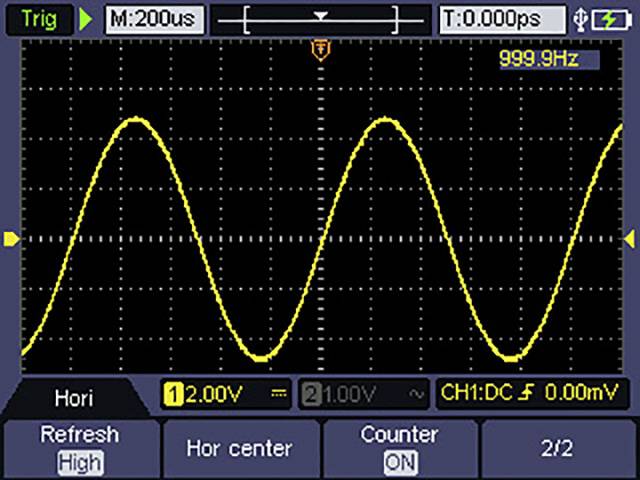

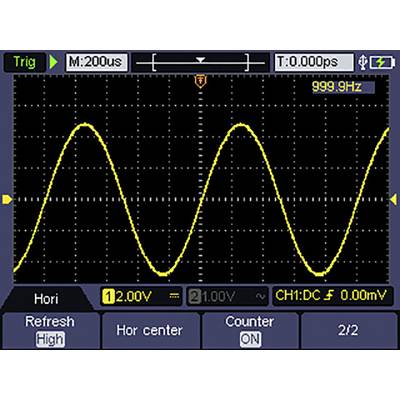

Obrazovka osciloskopu zobrazuje žltú sinusovú vlnu s frekvenciou 999,9 Hz a napätím 12,00 V na kanáli 1.

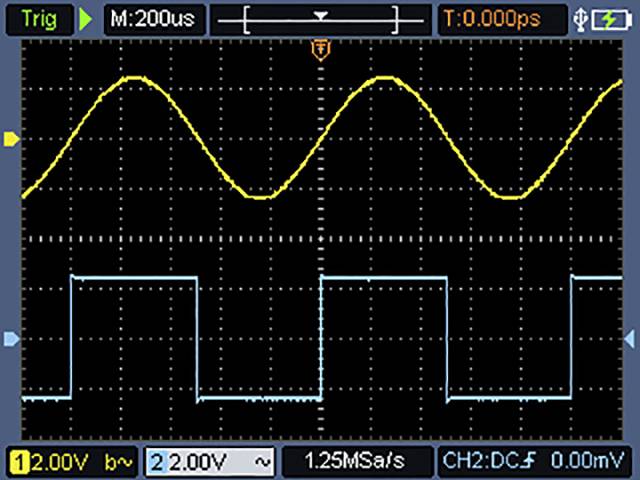

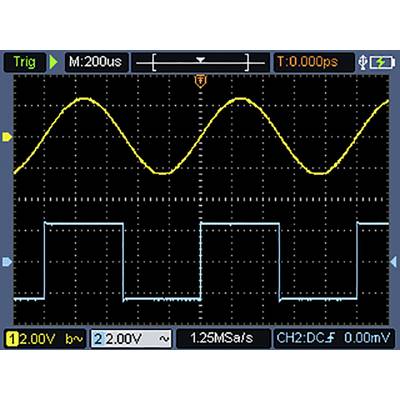

Obrazovka osciloskopu zobrazuje dve vlnové formy: horná žltá sinusová vlna a spodná modrá obdĺžniková vlna. Osi zobrazujú napätie.

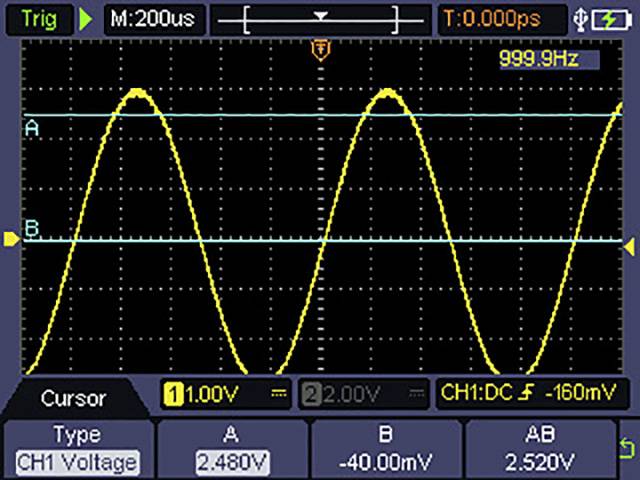

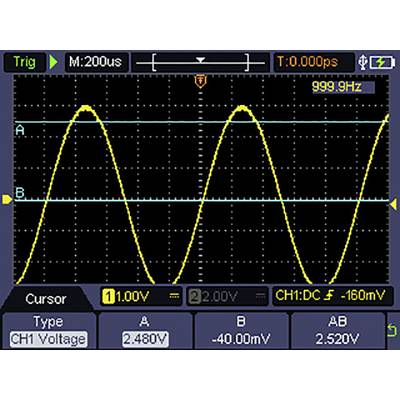

Osciloskop zobrazuje žltú sinusovú krivku pri 999,9 Hz. Namerané hodnoty: napätie 2,480 V, horizontálna a vertikálna os s vyznačenými intervalmi.

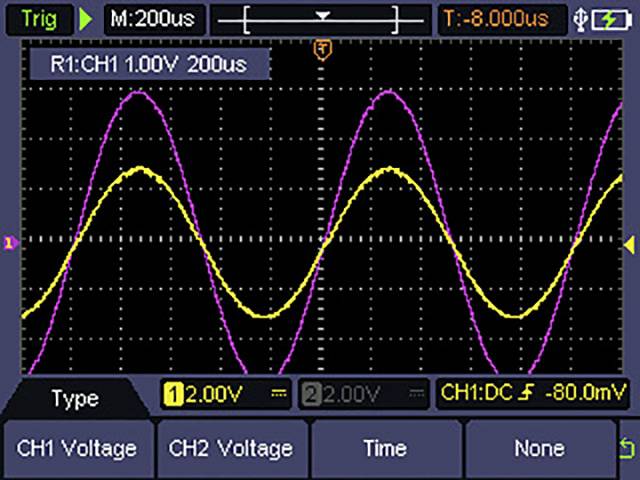

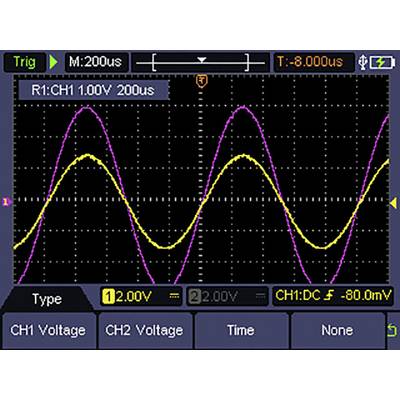

Osciloskok zobrazuje dve sinusové vlny. Žltá línia má amplitúdu 1,00V, ružová línia má takisto amplitúdu 1,00V. Y-os zobrazuje napätie, X-os zobrazuje čas.

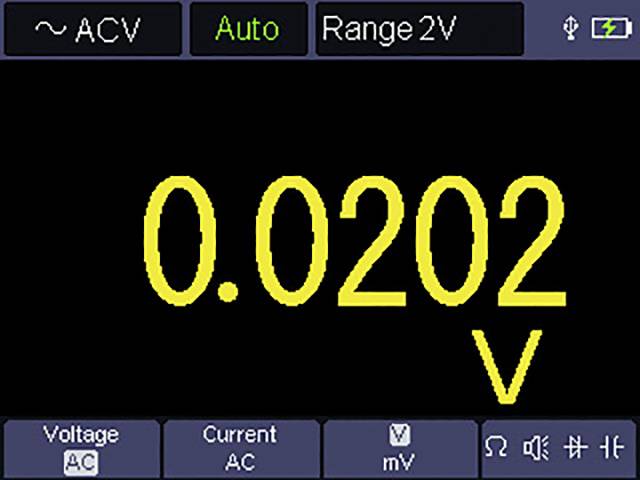

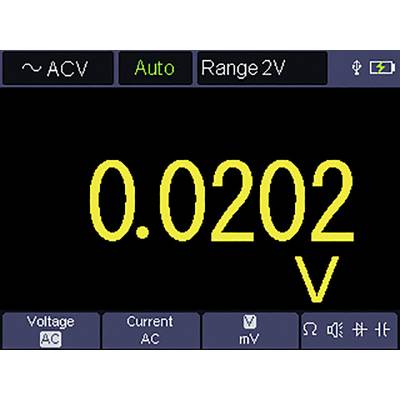

Digitálny voltmeter zobrazuje nameranú hodnotu: 0,0202 V v striedavom napäťovom rozsahu 2 V. Automatický mód je aktivovaný.

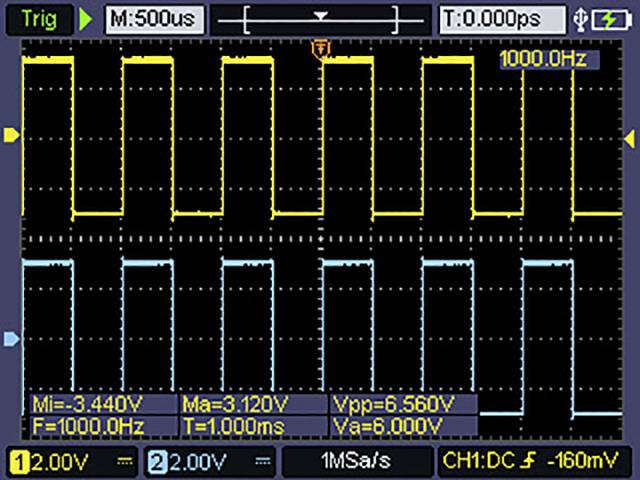

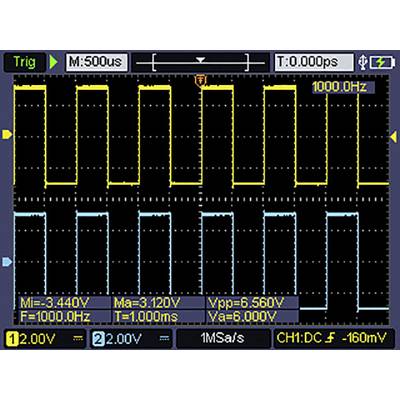

'Osciloskopický displej s dvoma vlnovými tvarmi. Horná vlna: 1000,0 Hz, spodný tvar vlny. Parametre: Vpp=6,560 V, T=1,000 ms.'

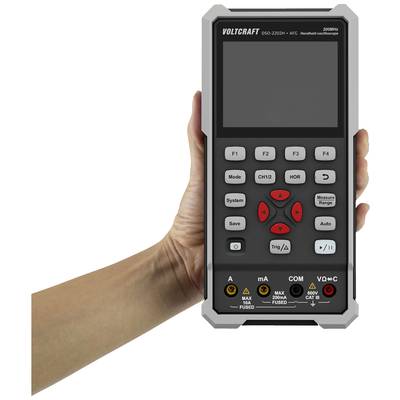

Jedna ruka drží prenosný merací prístroj s displejom a klávesnicou, ktorý sa používa na meranie elektrických prúdov.

1/23

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Št 30. 7.

33 Ks

Počet

Celkom (365,04 € / kus)

365,04 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop DSO-2202H + AFG 3 v 1

3 v 1 - osciloskop, multimeter a generátor priebehov
8,89 cm (3,5") farebný LCD displej (320 x 240 pixelov)
Rozhranie USB typu C®

Technické parametre

Max. 10 000 výdržných sekúnd/s

Kategória výrobku: Ručný osciloskop

Šírka pásma: 200 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Displej: Farebný LCD displej

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 8.89 cm

Vlastnosti osciloskopu: ručné zariadenie

Časová základňa: 2 ns/diel – 1000 s/diel

Počet analógových vstupov: 2

: bez certifikátu

Kategória merania: CAT II 400 V

Vertikálna odchýlka: 10 mV/dielok - 10 V/dielok

Vstupná impedancia: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Vstupné spojenie: DC, AC, uzemnenie

Vstupné napätie: 400 V (DC + AC, špička-špička, vstupná impedancia 1 MΩ)

Napájanie: USB-C® (ext.), 2x 18650 (int.)

Rozmer.: (d x š x v) 198 x 38 x 96 mm

Hmotnosť: 0.6 kg

Šírka: 38 mm

V: 96 mm

Dĺžka: 198 mm

Rozhranie: USB zariadenia

Hĺbka pamäte na kanál (Mpts): 8 kpts

Typ: DSO-2202H + AFG

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2687724 VOLTCRAFT DSO-2202H + AFG Ručný osciloskop 200 MHz 2-kanálová 1 GSa/s 8 kpts 8 Bit ručné zariadenie 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2687724 VOLTCRAFT DSO-2202H + AFG Ručný osciloskop 200 MHz 2-kanálová 1 GSa/s 8 kpts 8 Bit ručné zariadenie 1 ks

Záručné podmienky

Záručné podmienky 2687724 VOLTCRAFT DSO-2202H + AFG Ručný osciloskop 200 MHz 2-kanálová 1 GSa/s 8 kpts 8 Bit ručné zariadenie 1 ks

Na stiahnutie

Na stiahnutie 2687724 VOLTCRAFT DSO-2202H + AFG Ručný osciloskop 200 MHz 2-kanálová 1 GSa/s 8 kpts 8 Bit ručné zariadenie 1 ks

Popis

Digitálny osciloskop VOLTCRAFT DSO-2202H + AFG 3 v 1 zaujme šírkou pásma 200 MHz, 2 kanálmi a 8,89 cm farebným LCD displejom. Maximálna vzorkovacia frekvencia je 1 GS/s, záznamová kapacita je 8 K. Digitálny osciloskop VOLTCRAFT pracuje s 8-bitovým vertikálnym rozlíšením. USB port slúži aj na ukladanie dát.
