Rigol DS1102Z-E digitálny osciloskop 100 MHz 2-kanálová 1 GSa/s 24 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Digitálny osciloskopický displej s vlnovitým grafickým zobrazením; ovládacie tlačidlá a funkčné tlačidlá na pravej strane.

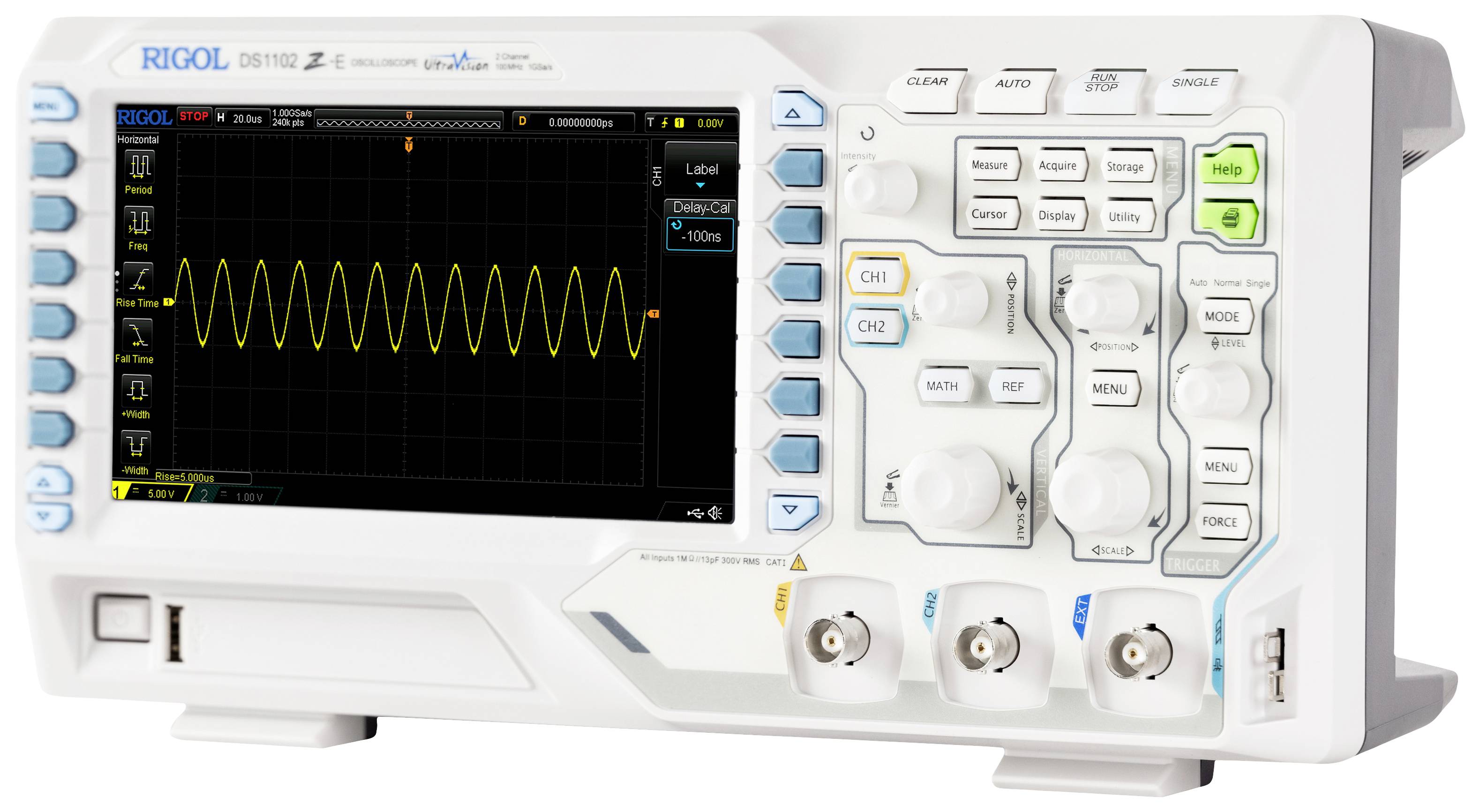

Osciloskop s digitálnym displejom, zobrazujúce pravidelný, vlnovitý priebeh napätia. Rôzne ovládacie prvky a konektory sú viditeľné.

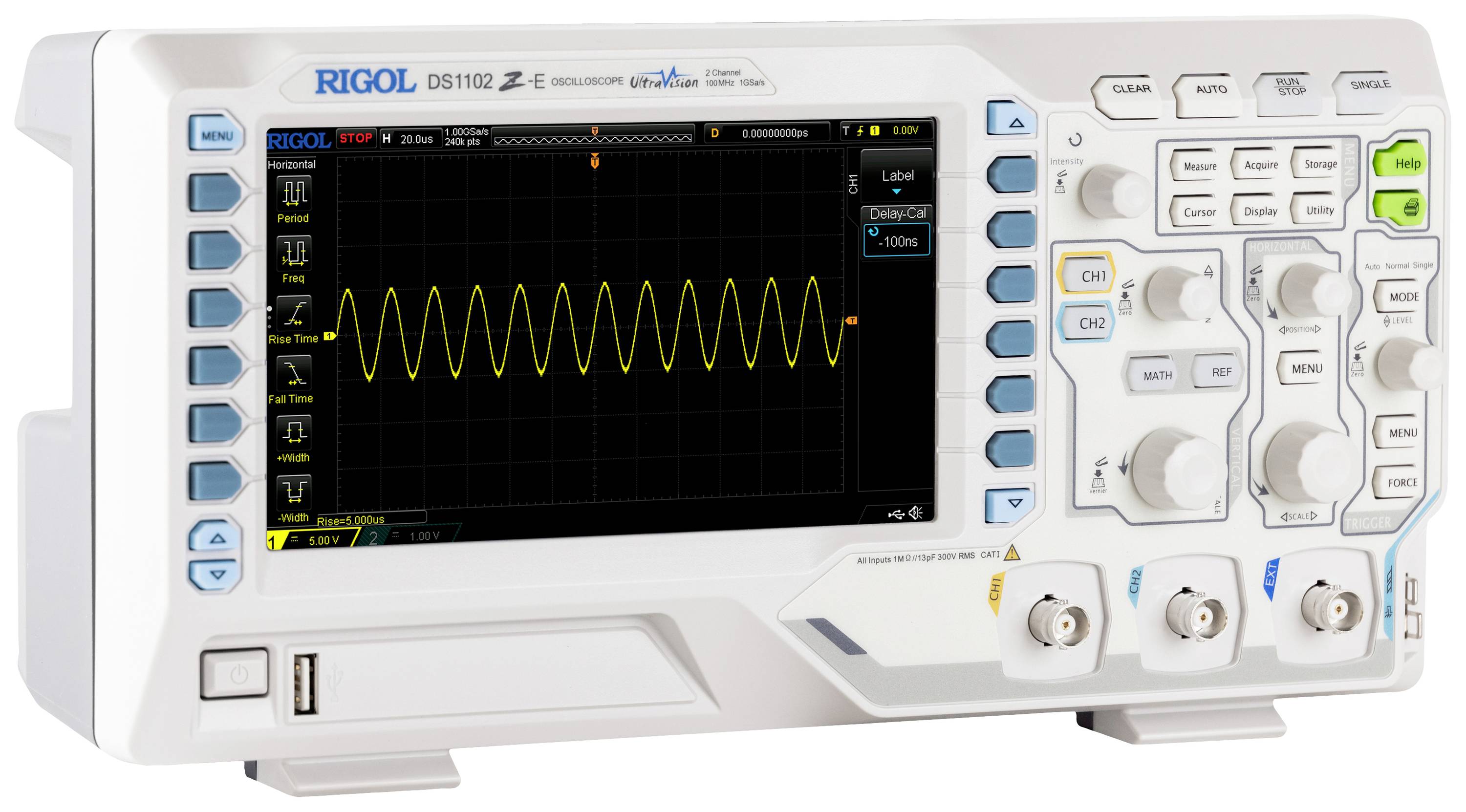

Digitálny osciloskop zobrazuje sinusovú vlnu na obrazovke. Obsahuje niekoľko ovládacích tlačidiel a otočných gombíkov na úpravu zobrazenia.

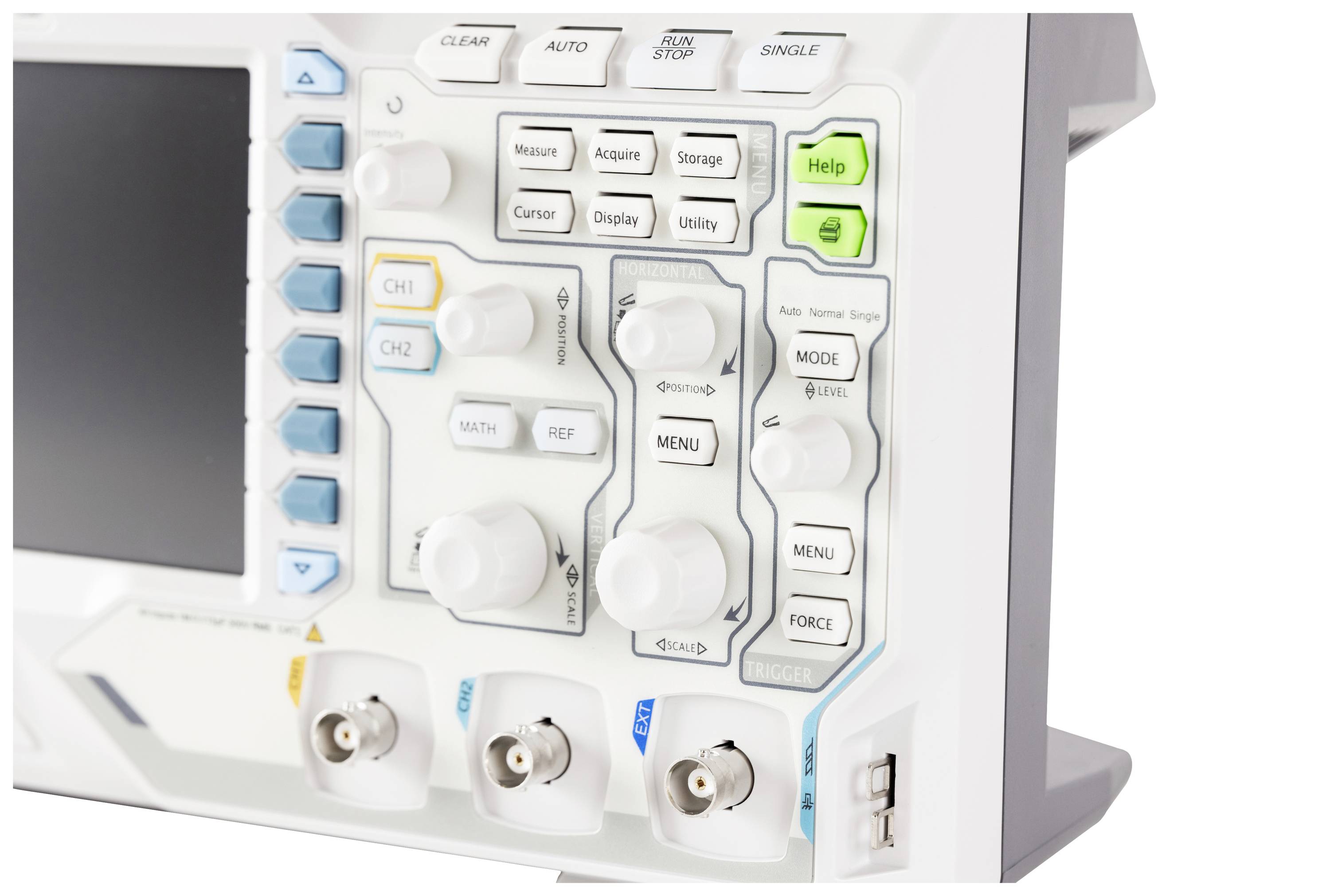

Osciloskop s viacerými tlačidlami a konektormi vrátane CH1, CH2 a menu. Znázorňuje ovládanie zariadenia a možnosti vstupu.

Sieťový router s viacerými portami na ľavej strane a sivou vetracou mriežkou na pravej strane.

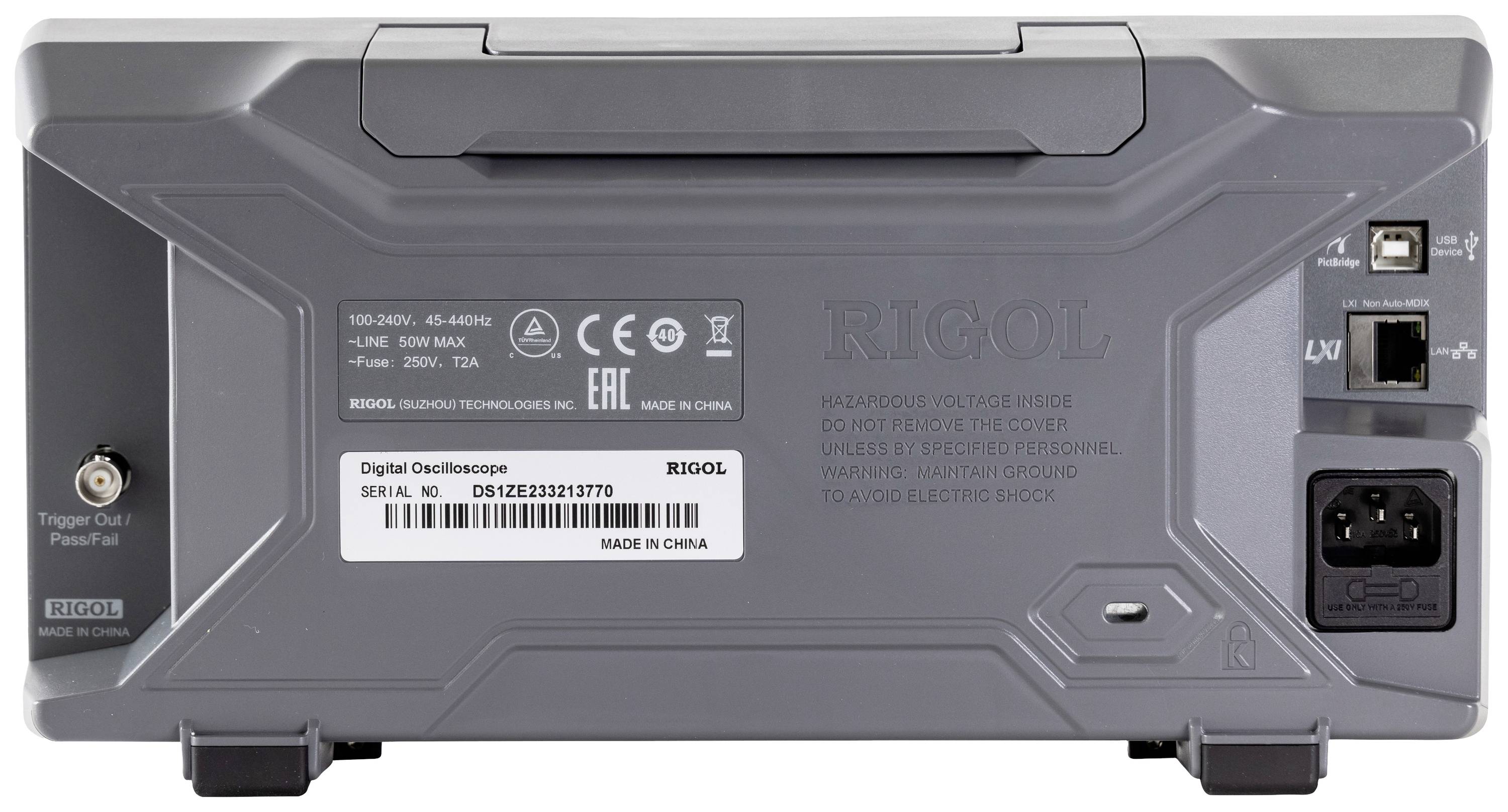

'Zadná strana digitálneho osciloskpu s prípojkami, sieťovou zástrčkou a výrobným štítkom. Sériové číslo a technické detaily sú viditeľné.'

1/6

Datasheety: (PDF)

87 Ks

Počet

Celkom (226,83 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop, 100 MHz

100 MHz
Počet analógových vstupov 2

Technické parametre

Nastaviteľný jas zobrazenia signálu

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Displej: Farebný TFT LCD

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 17,78 cm

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)

Časová základňa: 2 ns - 50 s / div

Počet analógových vstupov: 2

: bez certifikátu

Kategória merania: CAT I

Vertikálna odchýlka: 500 uV - 10 V / div

Vstupná impedancia: 1 MΩ

Vstupné spojenie: AC, DC, GND

Vstupné napätie: 300 V

Napájanie: 115 V / AC; 230 V/AC

Rozmer.: (d x š x v) 122.4 x 313.1 x 160.8 mm

Hmotnosť: 2.9 kg

Displej: 800 x 480 Pixel

Šírka: 313.1 mm

V: 160.8 mm

Dĺžka: 122.4 mm

Rozhranie: USB zariadenia
hostiteľský port USB
LAN
LXI

Hĺbka pamäte na kanál (Mpts): 24 Mpts

Typ: DS1102Z-E

Na stiahnutie

Datasheet

Datasheet 2523445 Rigol DS1102Z-E digitálny osciloskop 100 MHz 2-kanálová 1 GSa/s 24 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2523445 Rigol DS1102Z-E digitálny osciloskop 100 MHz 2-kanálová 1 GSa/s 24 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Popis

Model DS1102Z-E je 100MHz, 2-kanálový digitálny osciloskop so vzorkovacou frekvenciou 1GS/s, s vynikajúcimi vlastnosťami, ako je veľmi veľká hĺbka pamäte 14 miliónov bodov. Rovnako ako integrované spúšťače sériovej zbernice a dekódovanie SPI, I2C, RS232, 7 palcový farebný displej, pre optimálne zobrazenie meraných signálov. Rozhrania LAN, USB a AUX sú štandardom, rovnako ako mnohé matematické funkcie.

Tento text bol preložený strojovo.
