VOLTCRAFT DSO-5104H Ručný osciloskop 100 MHz 4-kanálová 1 GSa/s 40 Mpts 14 Bit digitálne pamäťové médium (DSO), ručné za

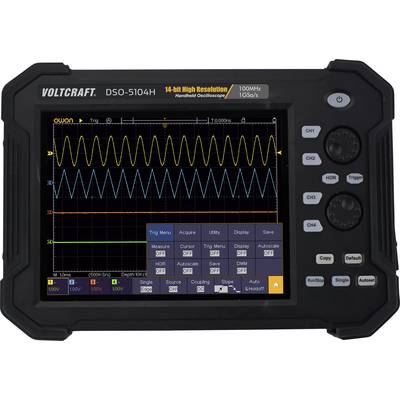

Displej osciloskopu zobrazuje sinusovú vlnovú krivku. Nastavenia merania a spúšťania sú viditeľné. Zariadenie je označené ako VOLTCRAFT DSO-5104H.

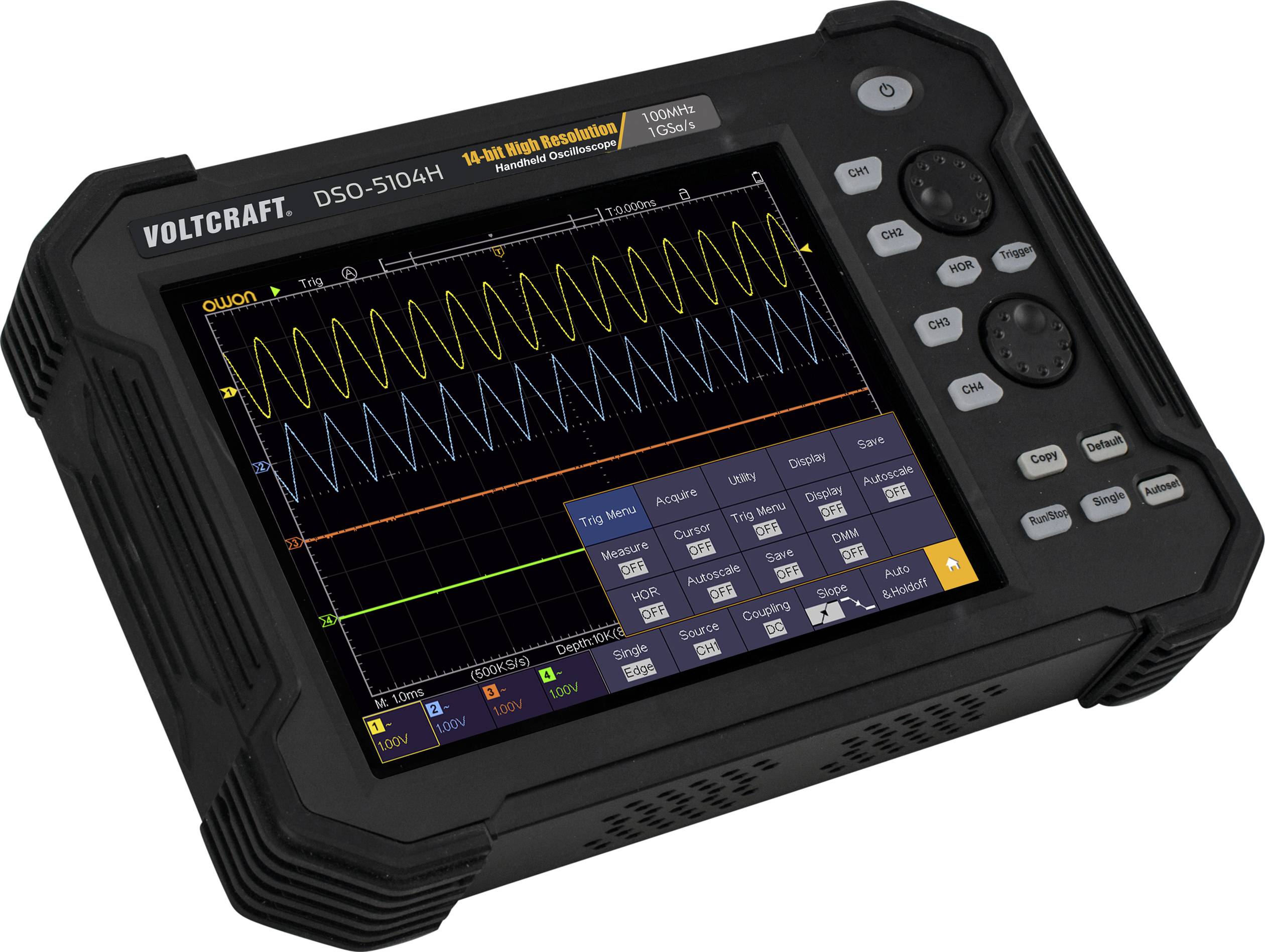

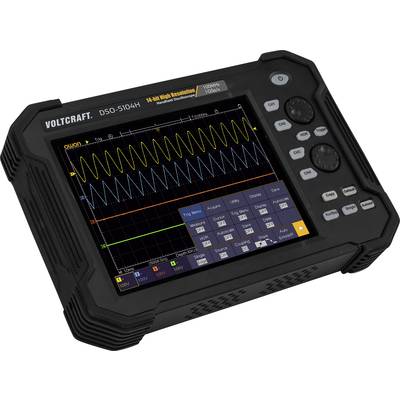

Osciloskop Voltcraft DSO-5104H s graficky zobrazeným vlnovým priebehom a nameranými hodnotami na farebnom displeji, používaný na analýzu dát.

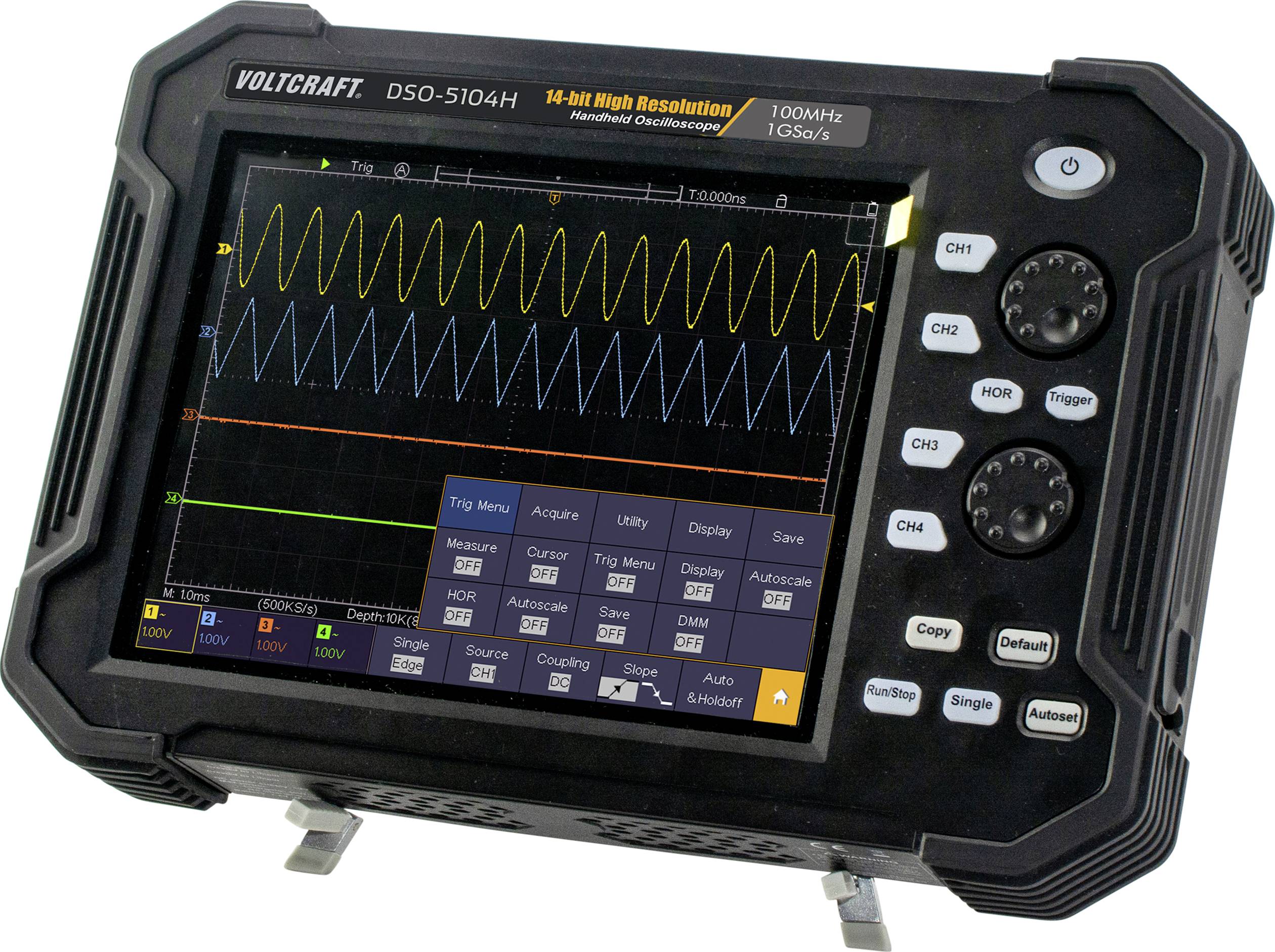

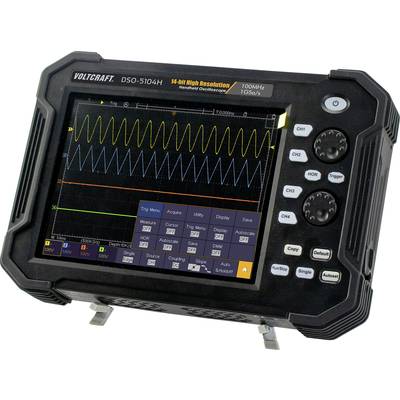

Prenosný osciloskop zobrazuje komplexný tvar vlny na obrazovke s rôznymi možnosťami menu a tlačidlami na boku.

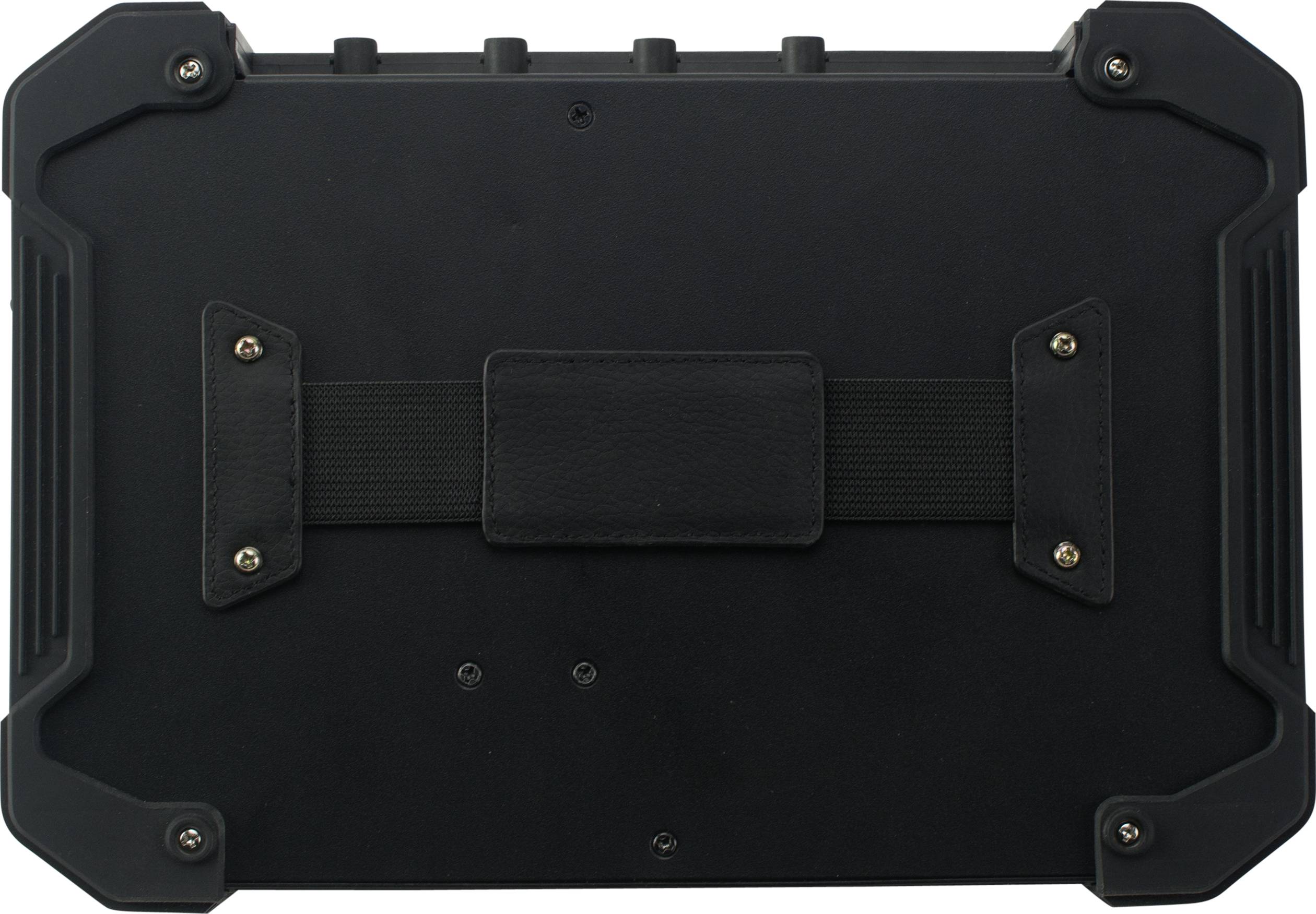

Robustný čierny kufor so spevnenými rohmi a stredovou rukoväťou, pravdepodobne určený pre vojenské alebo priemyselné použitie.

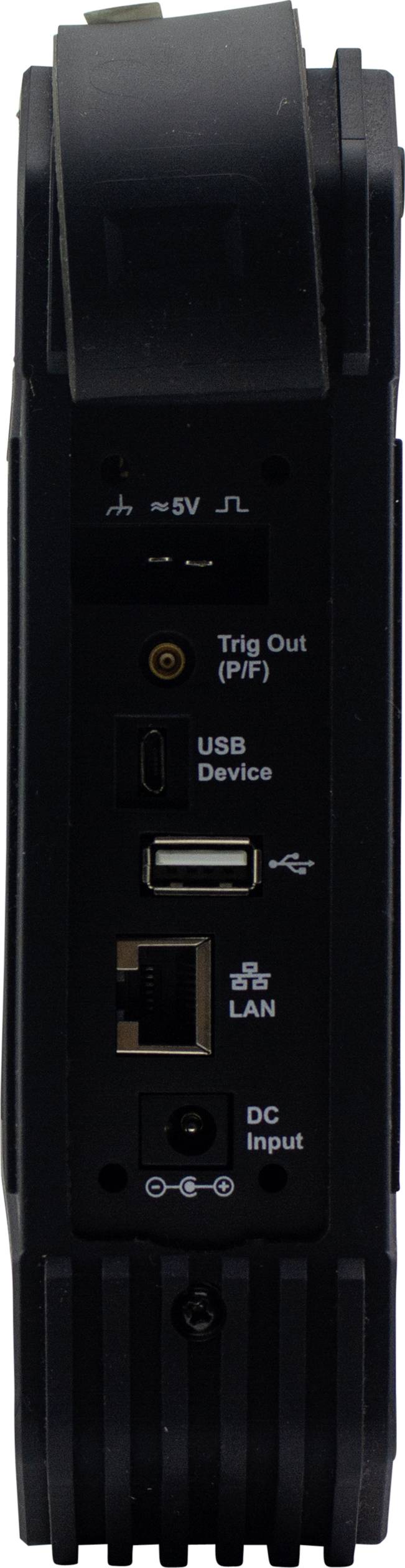

Zadná strana zariadenia s konektormi: Trig Out, USB Device, USB, Ethernet LAN, DC Input.

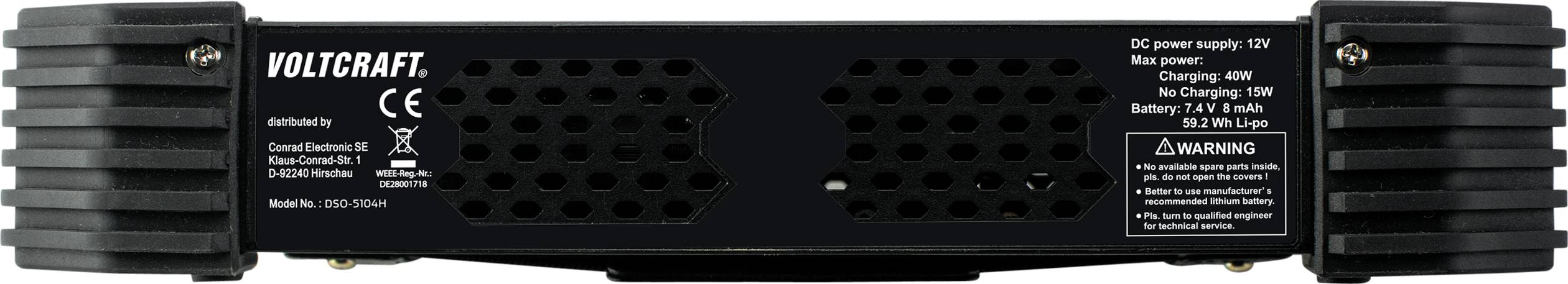

Zadná strana nabíjačky Voltcraft s vetracími otvormi a výstražnými upozorneniami. Vhodná pre napájanie 12V DC.

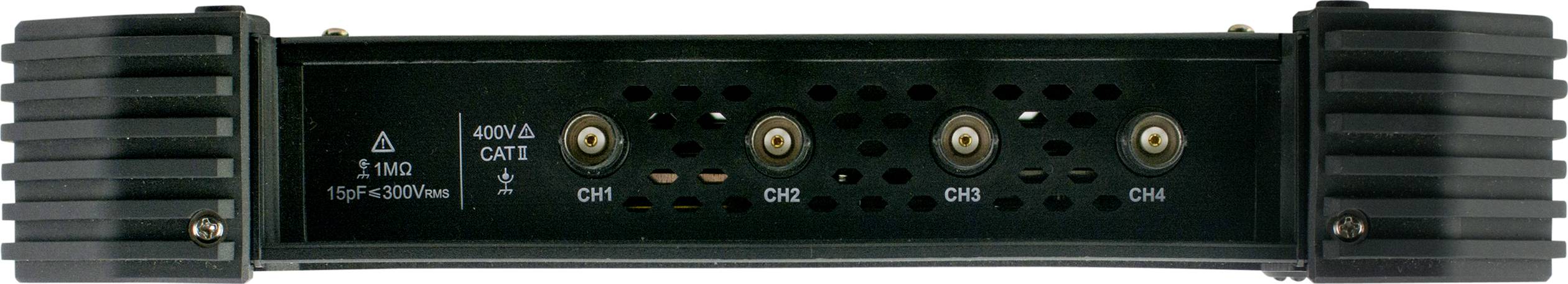

Čierne elektronické zariadenie so štyrmi konektorovými zásuvkami (CH1, CH2, CH3, CH4) a výstražným označením na ľavej strane.

'Obvod so štyrmi kanálmi CH1 až CH4, označený 400V CAT II a 1 MΩ.'

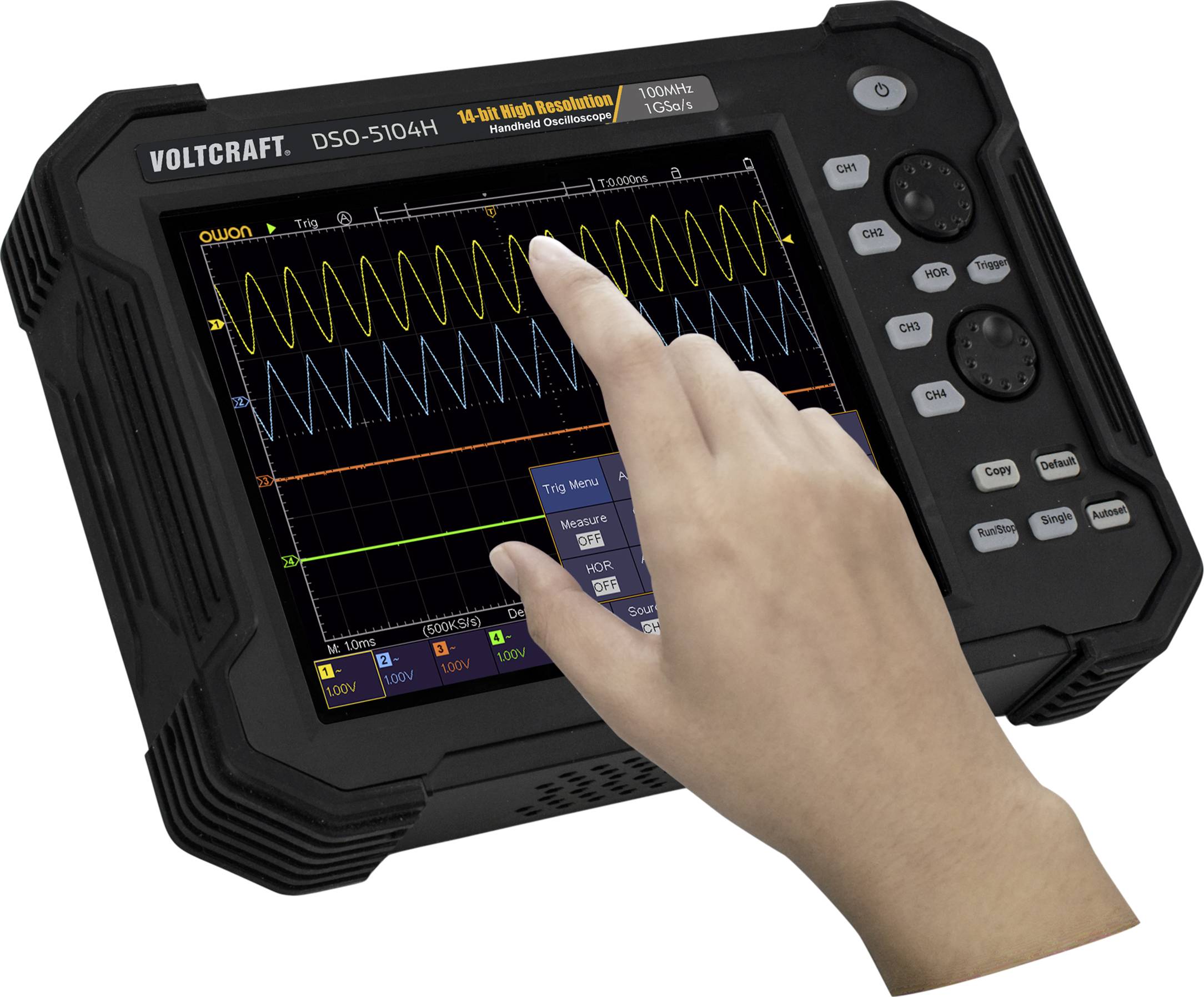

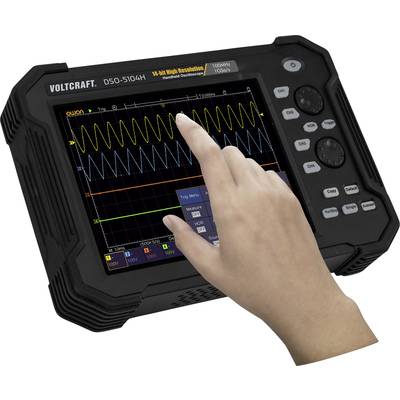

Osoba obsluhuje prenosný osciloskop, model VOLTCRAFT DSO-5104H, pomocou dotykového displeja. Na displeji sú viditeľné priebehy vĺn.

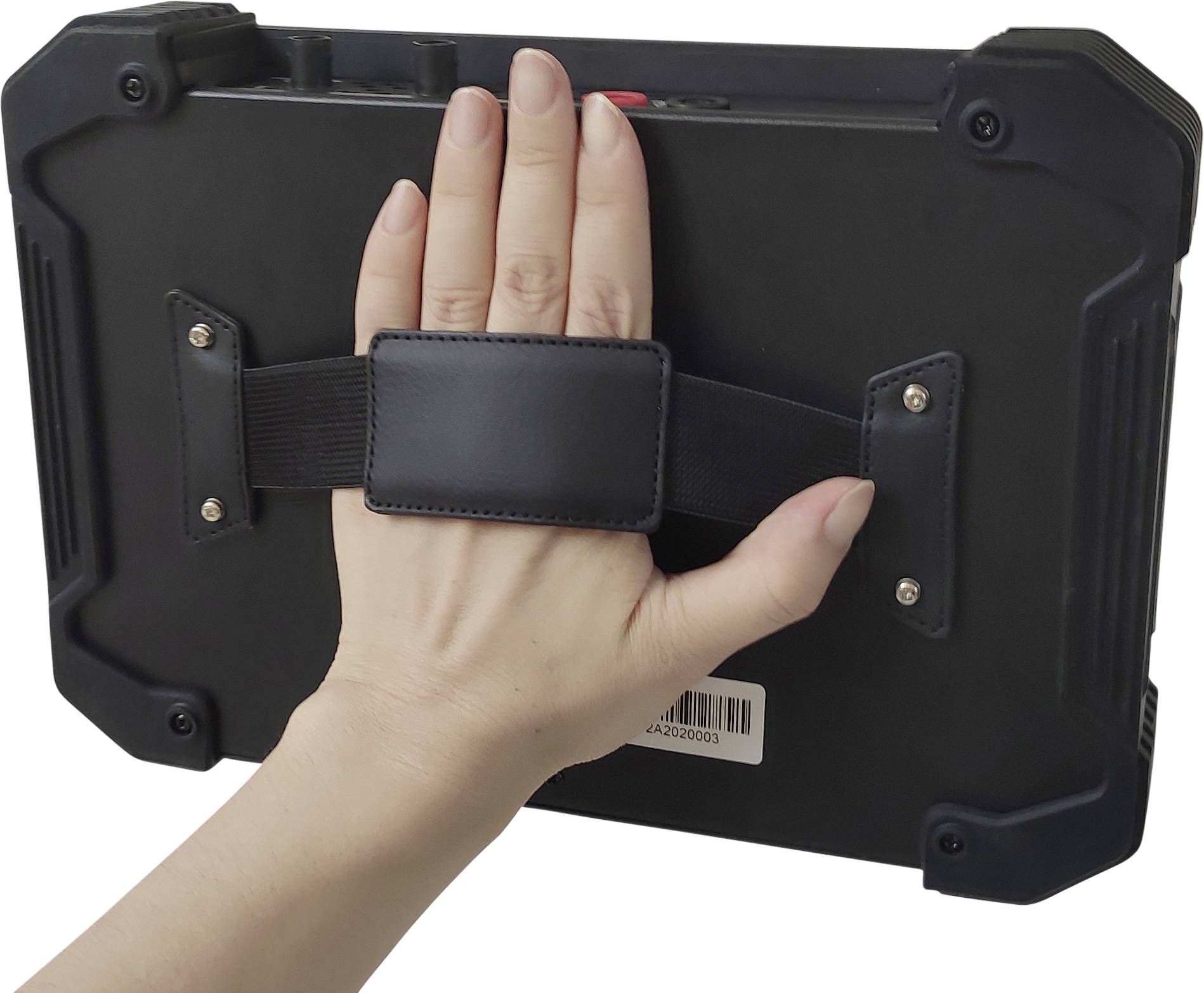

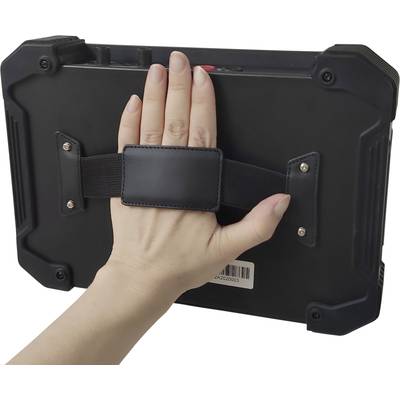

Ruka drží robustný, čierny tablet s popruhom na zadnej strane. Čiarový kód je viditeľný.

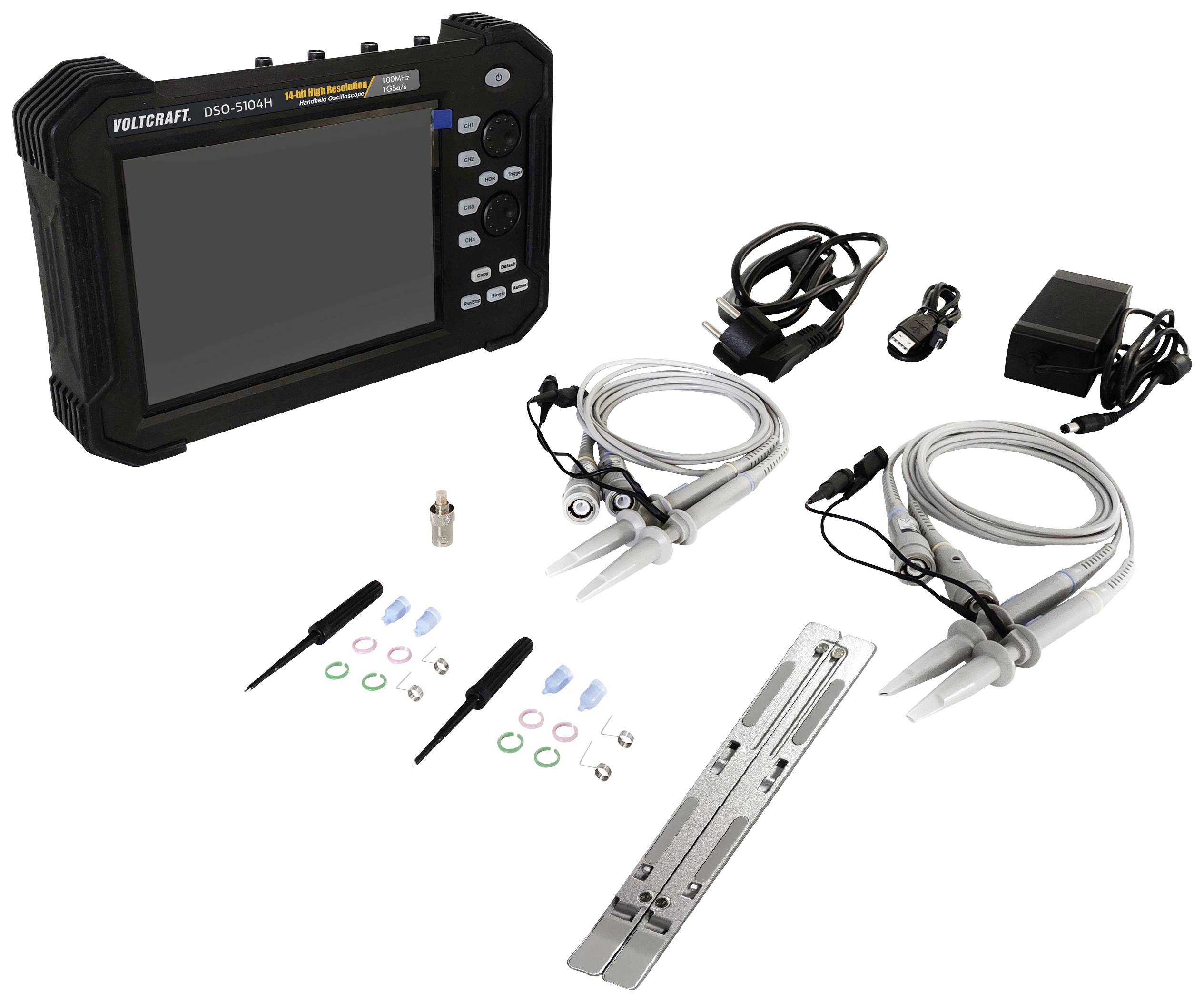

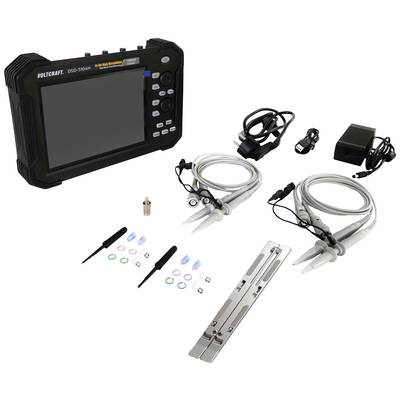

Prenosný digitálny pamäťový osciloskop so súpravou príslušenstva: meracie vodiče, napájací zdroj, háčikové svorky a adaptéry. Ideálny pre elektrické merania.

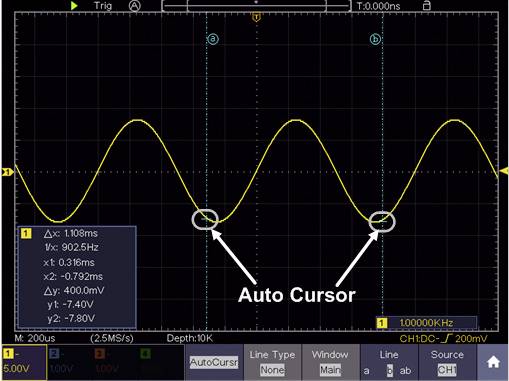

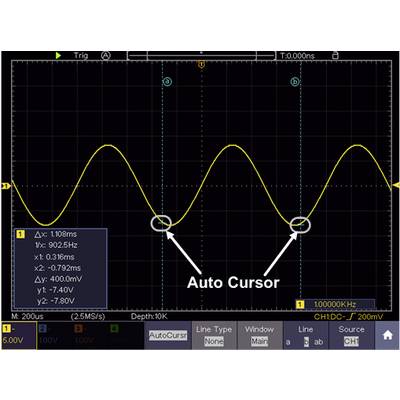

Osciloskopický obraz zobrazuje žltú sinusovú vlnu. Dva automatické kurzorové šípky vyznačujú jeden cyklus. Δx: 1,108 ms, νx: 902,5 Hz.

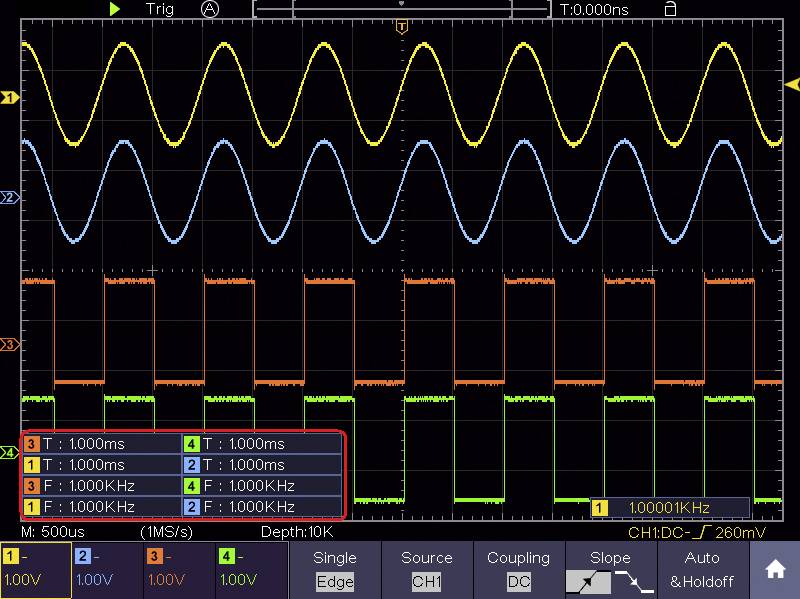

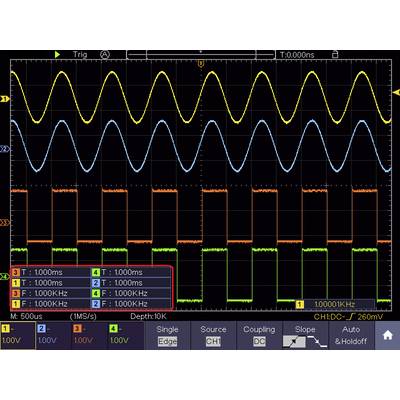

Osciloskopický displej so štyrmi kanálmi (žltý, modrý, oranžový, zelený) zobrazuje sínusové a obdĺžnikové vlny, všetky pri 1 kHz, 1000 ms.

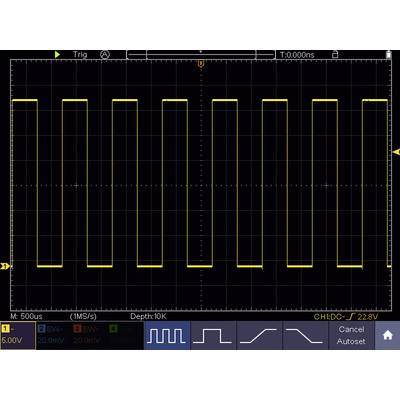

Osciloskopický displej: Žltá obdĺžniková vlna s konštantným vzorom, časová os v mikrosekundách, napäťová stupnica 5 voltov.

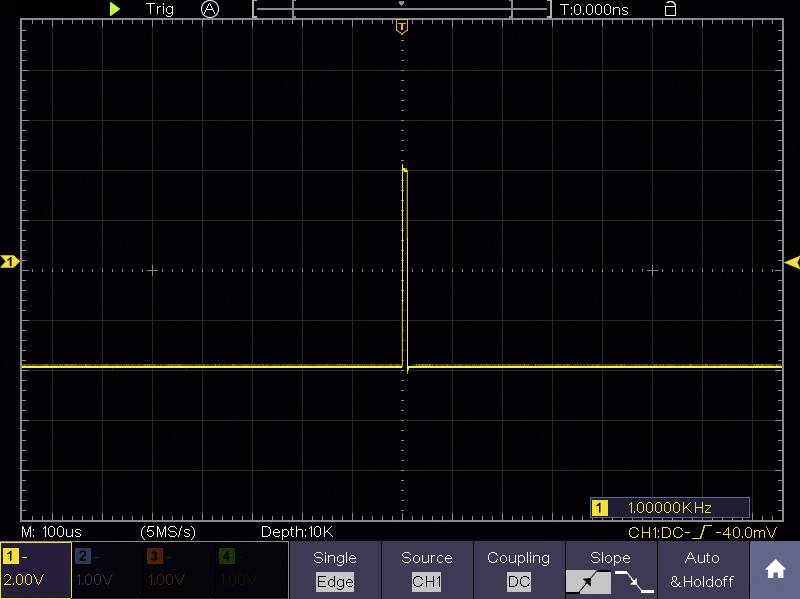

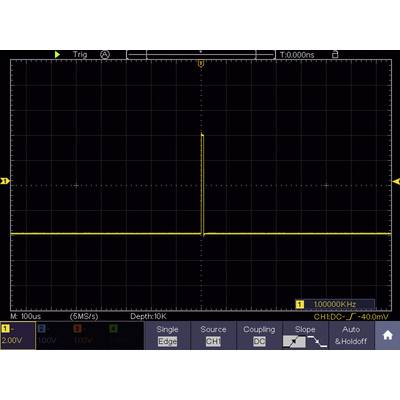

Obrazovka osciloskopu zobrazuje jeden žltý signálový impulz, vertikálna stupnica 2V/div, horizontálna stupnica 5ms/div, frekvencia 1000 kHz.

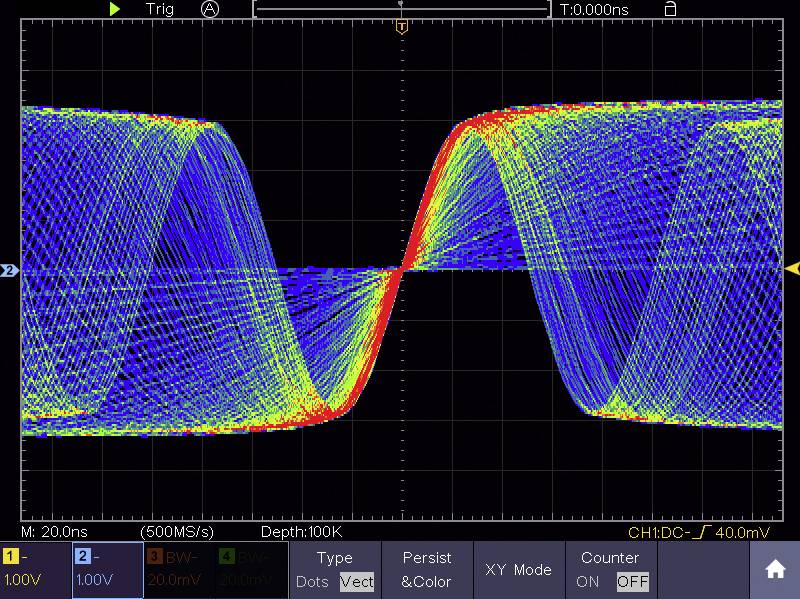

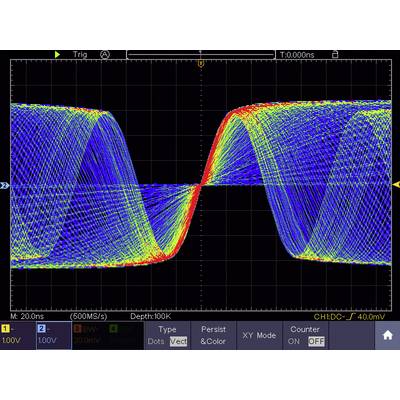

'Osciloskopický displej s Lissajousovou krivkou v dúhových farbách, ktorý zobrazuje fázový posun a zmeny amplitúdy.'

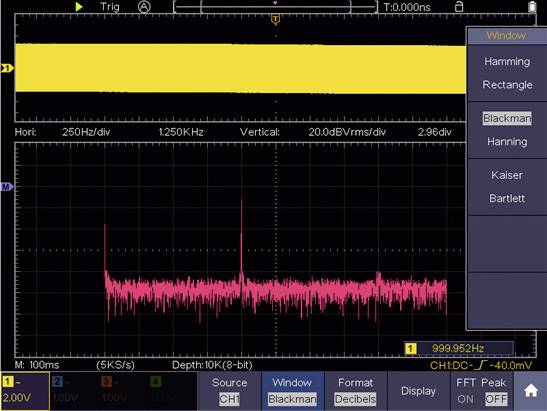

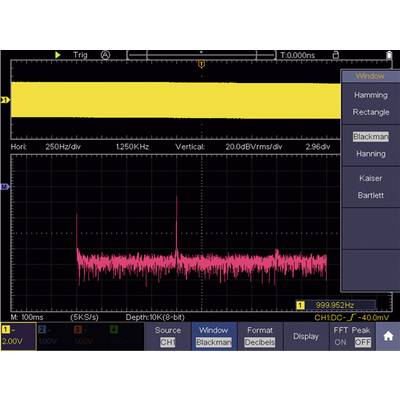

Obrazovka osciloskopu zobrazuje frekvenčné spektrum s vrcholovou hodnotou približne 1 GHz. Vybraná je možnosť okna Blackman.

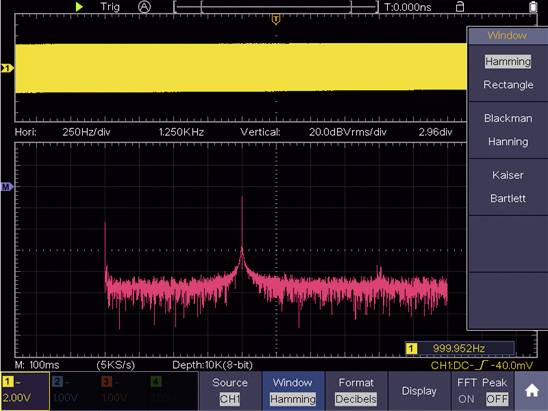

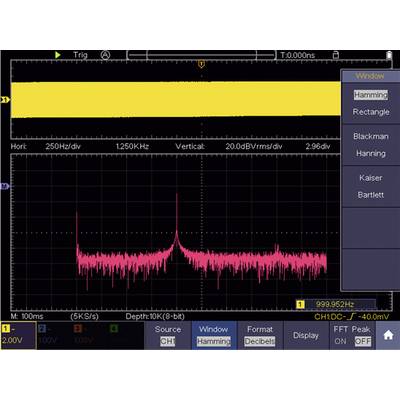

Osciloskopický obraz zobrazuje frekvenčné spektrum s výraznými špičkami okolo 1 kHz. Zvolené možnosti zobrazenia vrátane 'Hamming'.

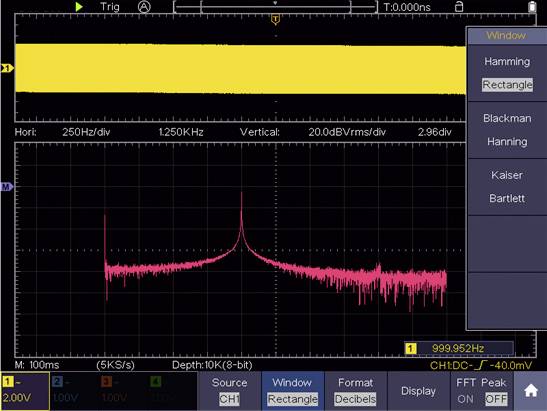

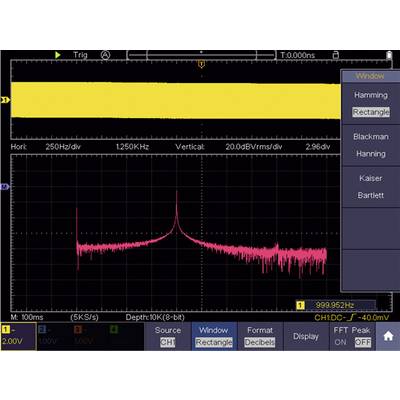

Displej osciloskopu hore zobrazuje obdĺžnikový signál, dole spektrum výkonovej distribúcie s výrazmi (špičkami). Nastavenie: obdĺžnikové okno.

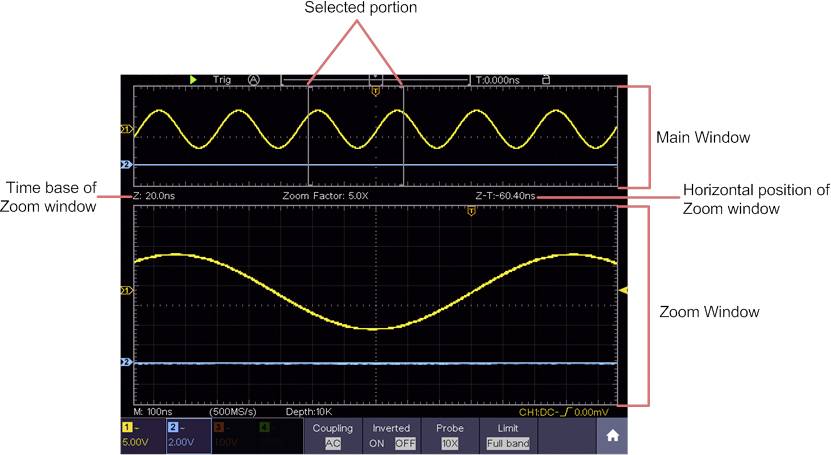

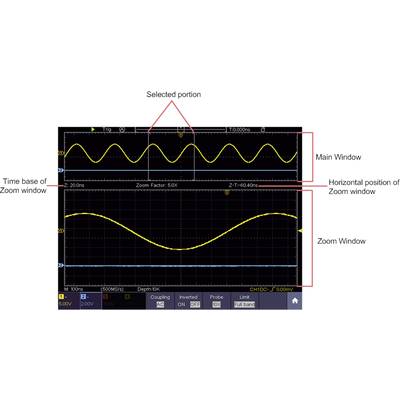

Osciloskopický displej s dvoma oknami: hlavné okno zobrazuje vlnovú formu; zoomované okno zväčšuje vyznačenú oblasť vlnovej formy.

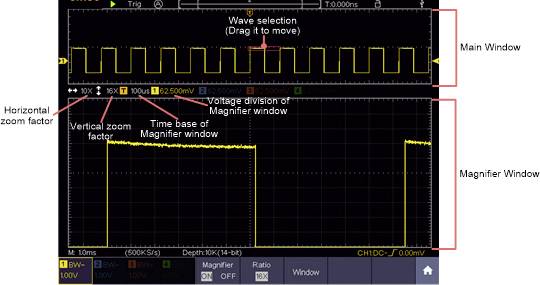

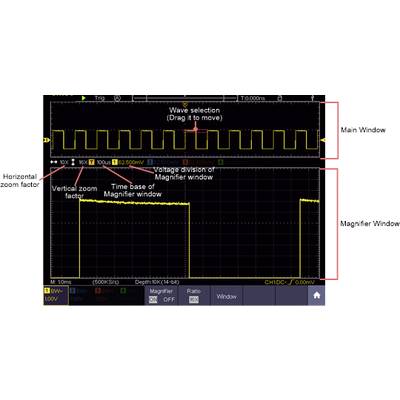

Obrazovka osciloskpu s dvoma oknami. Hlavné okno zobrazuje priebeh vlny; zväčšovacie okno dole zobrazuje detailný výsek. Popisy pre vertikálne a horizontálne zväčšenie.

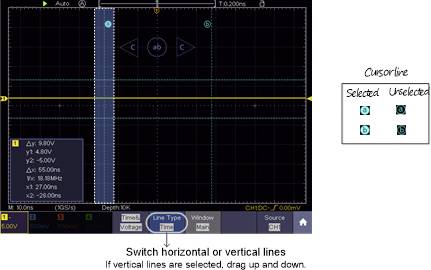

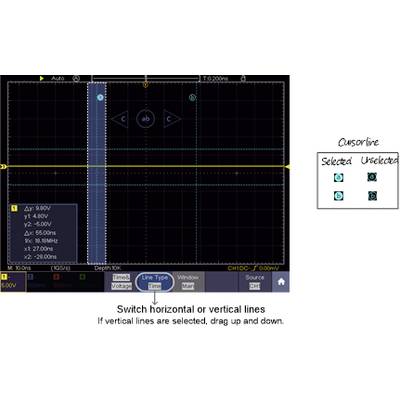

Osciloskopický displej zobrazuje vlnovú krivku s vertikálnymi líniami, možnosťami kurzora a legendou pre napätie (V) a čas (t).

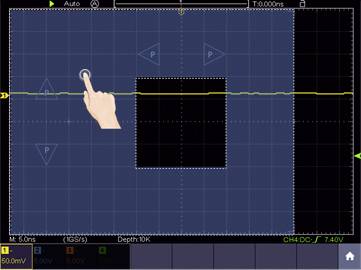

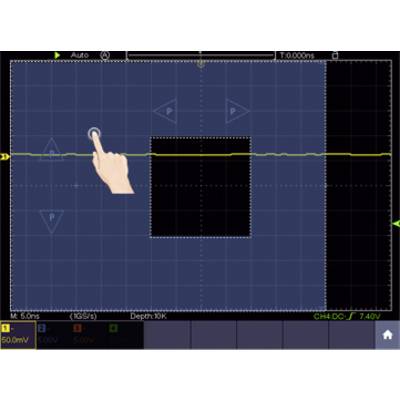

Grafické užívateľské rozhranie zobrazuje osciloskop s rukou, ktorá robí gestá na obrazovke.

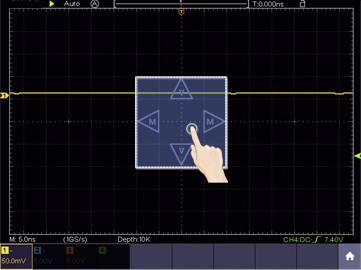

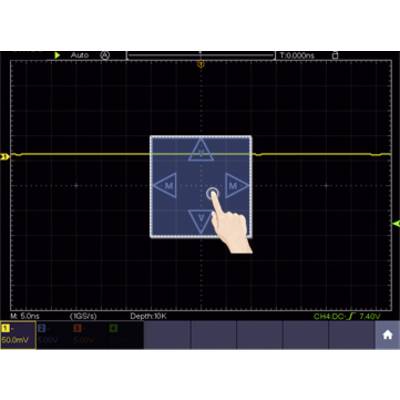

Obrazovka osciloskpu so žltou vlnovou líniou. Ruka ukazuje na menu so šípkami, pravdepodobne na ovládanie displeja.

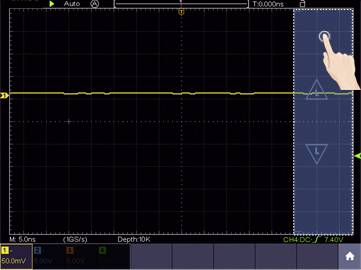

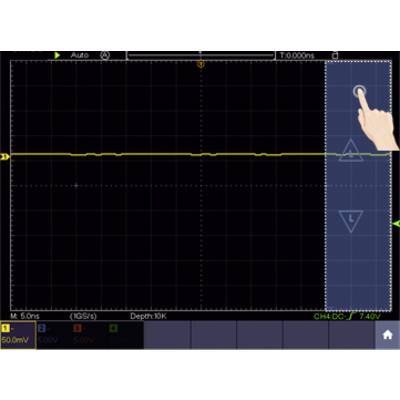

Obrazovka osciloskopu zobrazuje plochú žltú vlnovú formu. Ruka tlačí na pravý okraj obrazovky, aby nastavila spúšť.

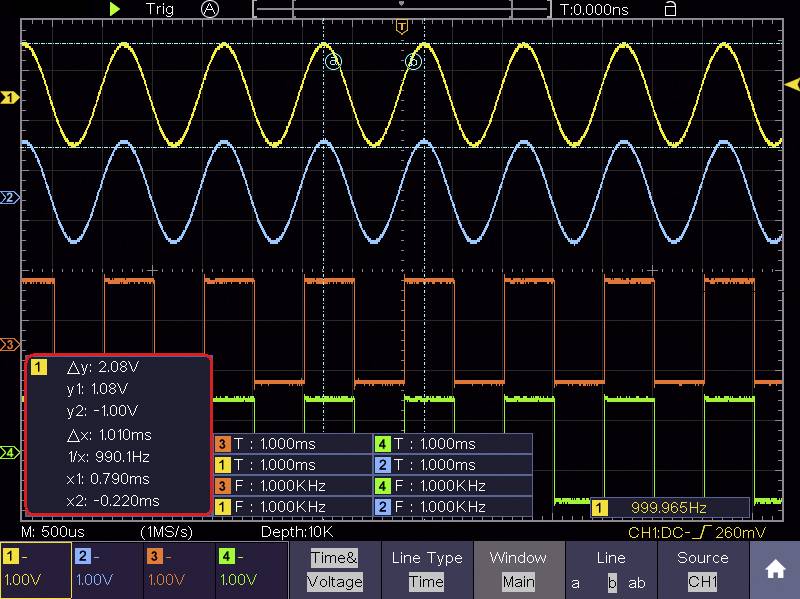

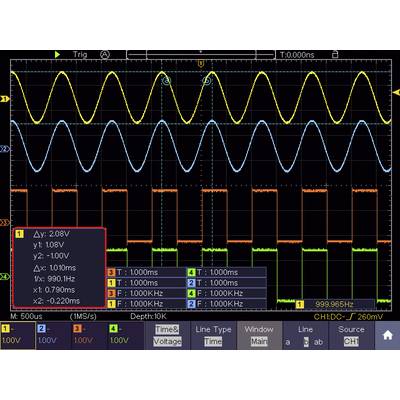

Obrázok osciloskopu s tromi vlnovými tvarmi: žltá sinusová vlna, modrá vlna špičkovej hodnoty a zelená obdĺžniková vlna. Dôležité merania sú vyznačené.

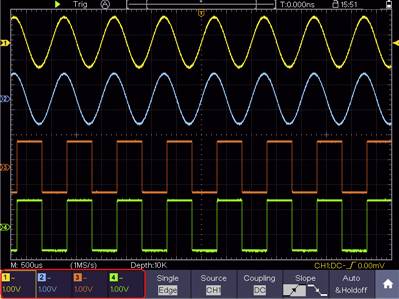

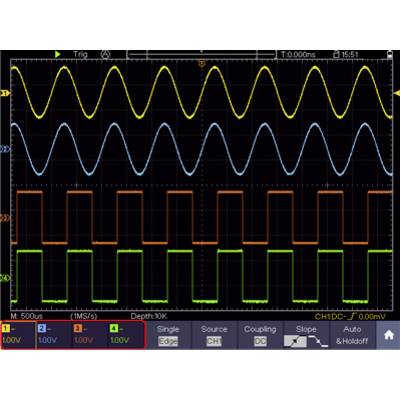

Obrazovka osciloskopu so štyrmi priebehmi: dve sinusové vlny hore, jedna trojuholníková vlna a jedna obdĺžniková vlna dole. Každá vo vlastnej farbe.

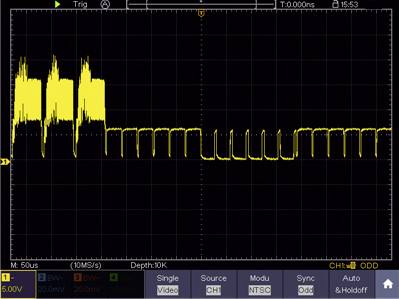

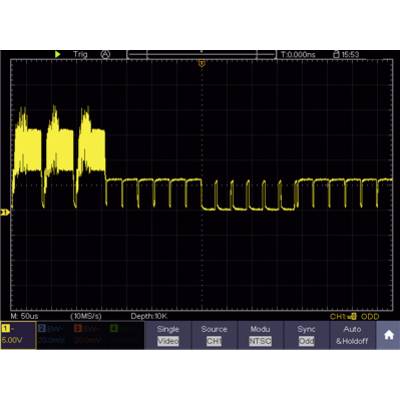

Osciloskopu displej zobrazuje žlté vlnité signály na čiernom pozadí. Časová os: 0-50 mikrosekúnd; napätie: 0-5 voltov.

1/28

Dodatočné informácie:

Doručenie: Št 30. 7.

10 Ks

Počet

Celkom (987,80 € / kus)

987,80 €

bez DPH.

Doprava zadarmo

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Ručný digitálny osciloskop Voltcraft DSO-5104H

Šírka pásma 100 MHz, 4 kanály
Vzorkovacia rýchlosť: 1GS/s
40 minút záznamu
8" (20,32 cm) dotykový LCD displej Rozlíšenie: 800 x 600 pixelov
Vertikálne rozlíšenie 14-bit ADC
Podpora dekódovania SPI / I2C / RS232 / CAN
Obnovovacia frekvencia priebehu 45 000 wfms/s

Technické parametre

Kategória výrobku: Ručný osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Rozlíšenie: 14 Bit

Veľkosť obrazovky: 8" (20.32cm)

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)
ručné zariadenie

Počet analógových vstupov: 4

: bez certifikátu

Kategória merania: CAT II

Vstupná impedancia: 1 MΩ±2%

Rozmer.: (d x š x v) 270 x 48 x 191 mm

Hmotnosť: 1.7 kg

Počet digitálnych vstupov max.: 0

Šírka: 48 mm

V: 191 mm

Dĺžka: 270 mm

Rozhranie: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Hĺbka pamäte na kanál (Mpts): 40 Mpts

Typ: DSO-5104H

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2266525 VOLTCRAFT DSO-5104H Ručný osciloskop 100 MHz 4-kanálová 1 GSa/s 40 Mpts 14 Bit digitálne pamäťové médium (DSO), ručné za

Záručné podmienky

Záručné podmienky 2266525 VOLTCRAFT DSO-5104H Ručný osciloskop 100 MHz 4-kanálová 1 GSa/s 40 Mpts 14 Bit digitálne pamäťové médium (DSO), ručné za

Na stiahnutie

Na stiahnutie 2266525 VOLTCRAFT DSO-5104H Ručný osciloskop 100 MHz 4-kanálová 1 GSa/s 40 Mpts 14 Bit digitálne pamäťové médium (DSO), ručné za

Popis

Ideálne pre mobilné použitie
Kompaktný digitálny ručný osciloskop Voltcraft je vybavený popruhom na prenášanie, a preto ho možno prakticky a flexibilne používať v rôznych nastaveniach. Pevný voltmeter s hmotnosťou 1,7 kg má 2 kanály so šírkou pásma 100 MHz a dokáže zaznamenávať merania až 40 minút. Meranie prebieha s nízkym šumom na pozadí a výsledky sa zobrazujú na 8 palcovom (20,32 cm) farebnom dotykovom LCD displeji s rozlíšením 800 x 600 pixelov. Maximálna vzorkovacia frekvencia osciloskopu je až 1 GS/sa rôzne testovacie hroty, ktoré sú nastaviteľné a sú súčasťou dodávky, umožňujú flexibilné a variabilné merania. Dodávaný je aj USB kábel, pomocou ktorého je možné namerané údaje rýchlo preniesť do PC. Zobrazenie amplitúd v reálnom čase na PC je rovnako realizovateľné ako niekoľko typov spúšťačov a rozhraní.

Tento text bol preložený strojovo.
