VOLTCRAFT DOV1254 LA digitálny osciloskop 125 MHz 4-kanálová 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťové médium (DSO),
EAN:
Označenie výrobcu:
Objednávacie číslo:
37 Ks
Počet
Celkom (524,39 € / kus)
524,39 €
bez DPH.
Doprava zadarmo
Hlavné benefity
VOLTCRAFT digitálny osciloskop DOV1254 LA 125 MHz 4-kanálová 12 Bit
- 125 MHzšírku pásma
- Počet analógových vstupov 4
- 17,78 cm (7 palcov) dotyková dotyková obrazovka, podporuje ovládanie gestami
- Akvizícia vzoriek v reálnom čase s 50 000 wfms/s, zber segmentov 700 000 wfms/s
- 16-kanálový logický analyzátor
- ADC s vysokým 12-bitovým rozlíšením
- Vzorkovacia frekvencia: Jeden kanál (1,25 GSa/s), všetky kanály (625 MSa/s)
Technické parametre
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
125 MHz
- Vzorkovacej frekvencie na kanál
1.25 GSa/s
- Displej
Dotykový LCD displej, 1024 x 600 pixelov
- Rozlíšenie
12 Bit
- Veľkosť obrazovky
17.78 cm
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
logický analyzátor
- Časová základňa
1 ns/div – 1000 s/div, krok po 1-2-5
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT II
- Vertikálna odchýlka
±2 V (500 μV/div – 200 mV/div)
±80 V (500 mV/div – 10 V/div)
- Vstupná impedancia
1 MΩ ± 2%
- Vstupné spojenie
DC, AC, uzemnenie
- Vstupné napätie
300 V
- Napájanie
12 V 4 A Typ-C
- Rozmer.
(d x š x v) 160 x 260 x 78 mm
- Hmotnosť
1.5 kg
- Displej
1024 x 600 p
- Šírka
260 mm
- V
78 mm
- Dĺžka
160 mm

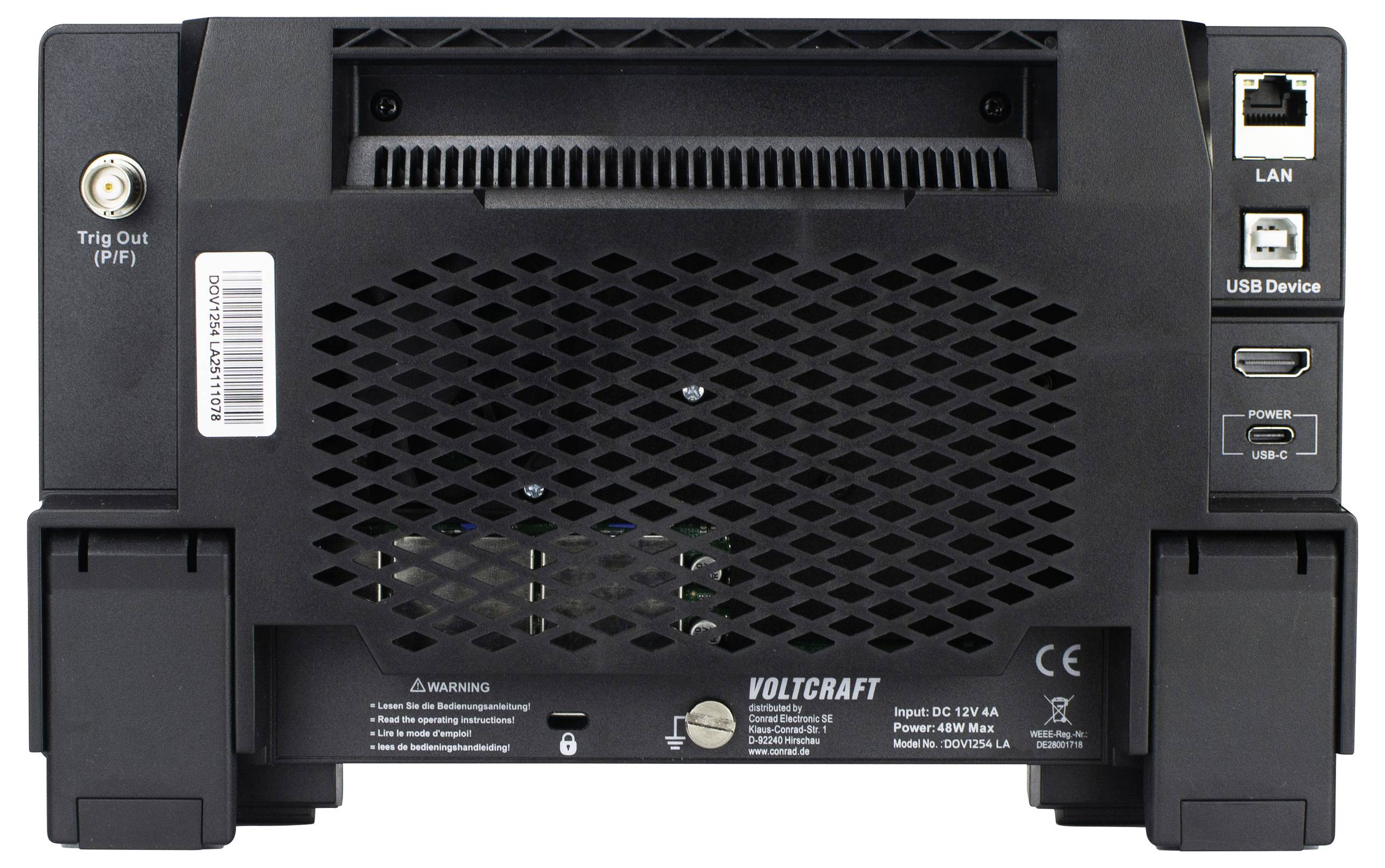

- Rozhranie
USB-C
USB zariadenia
hostiteľský port USB
HDMI
LAN
- Hĺbka pamäte na kanál (Mpts)
100 Mpts
- Typ
DOV1254 LA
- Typ balenia
obaly bez plastov
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3350785 VOLTCRAFT DOV1254 LA digitálny osciloskop 125 MHz 4-kanálová 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťové médium (DSO),
Záručné podmienky
Záručné podmienky 3350785 VOLTCRAFT DOV1254 LA digitálny osciloskop 125 MHz 4-kanálová 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťové médium (DSO),
Na stiahnutie
Na stiahnutie 3350785 VOLTCRAFT DOV1254 LA digitálny osciloskop 125 MHz 4-kanálová 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťové médium (DSO),
Popis

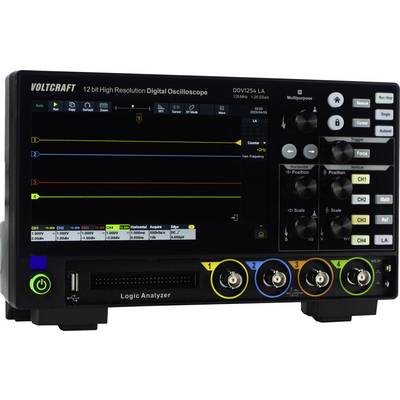

Vysoko kvalitný, inovatívny a kompaktný

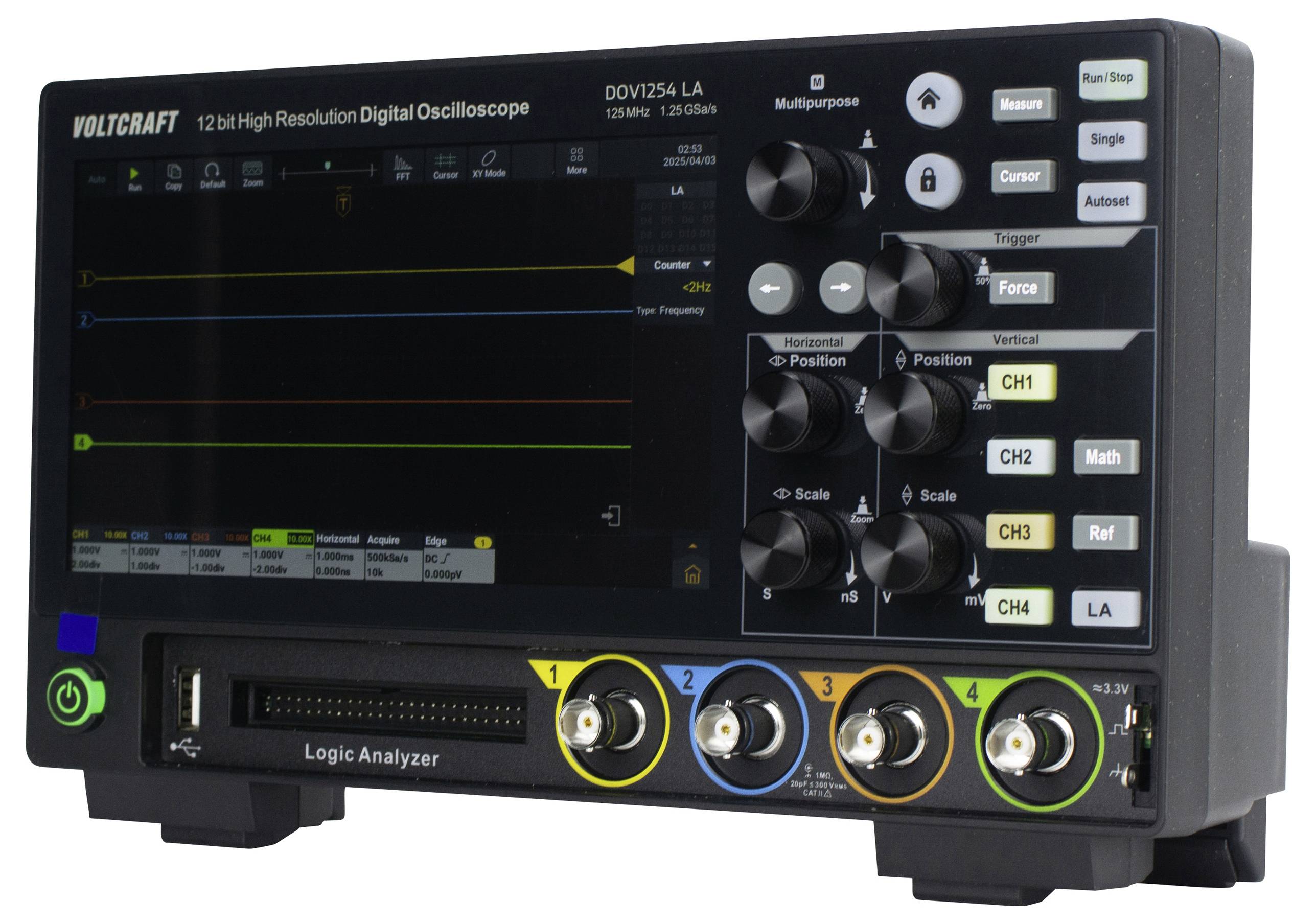

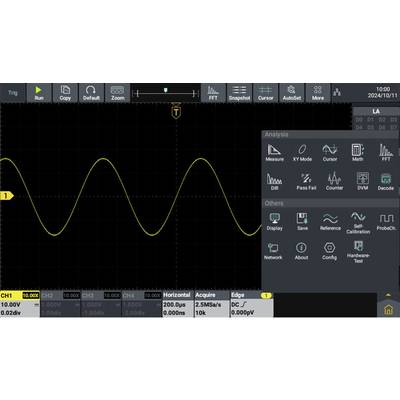

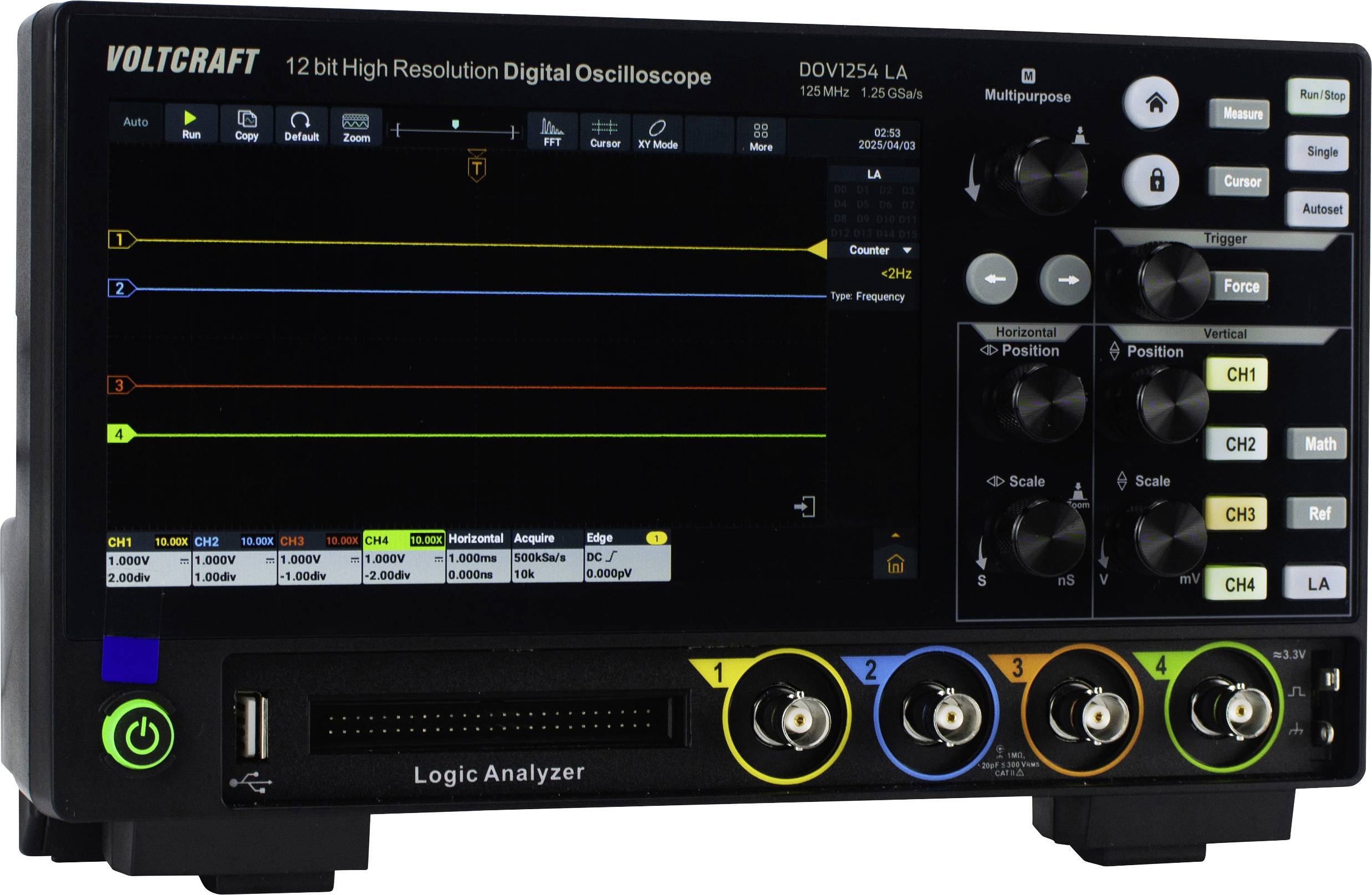

Séria osciloskopov DOV od Voltcraft presviedča celým radom technických vymožeností a maximálnym jednoduchým ovládaním: Analógovo-digitálny prevodník s 12-bitovým rozlíšením je súčasťou základnej výbavy, rovnako ako rozhrania USB, LAN a HDMI. Stredobodom je 7-palcový dotykový displej s rozlíšením 1024 x 600 pixelov. Reaguje nielen na dotyky, ale aj na gestá, takže ťažkopádne ovládanie menu je v podstate zbytočné.
Vynikajúce technické údaje
Všetky digitálne osciloskopy DOV od Voltcraft pracujú s maximálnou vzorkovacou frekvenciou 1,25 GSa/s. Akvizícia v reálnom čase je 50 000 wfms/s a akvizícia segmentov je 700 000 wfms/s, čo znamená, že aj nepravidelné signály možno zachytiť rýchlo a presne. Rýchlosť horizontálneho skenovania sa pohybuje od 1 ns/divok do 1000 s/div (krok 1-2-5).
Početné spúšťacie funkcie
Jedna zo silných stránok série DOV od Voltcraft spočíva v rozsiahlych spúšťacích funkciách. Vďaka typom spúšťania edge, video, pulse, slope, runt, window, timeout, Nth, logic, RS232/UART, I2C, SPI, CAN, LIN je možné zachytiť aj signály, ktoré sa ťažko spúšťajú.
Špecifikácie Voltcraft DOV1254 LA

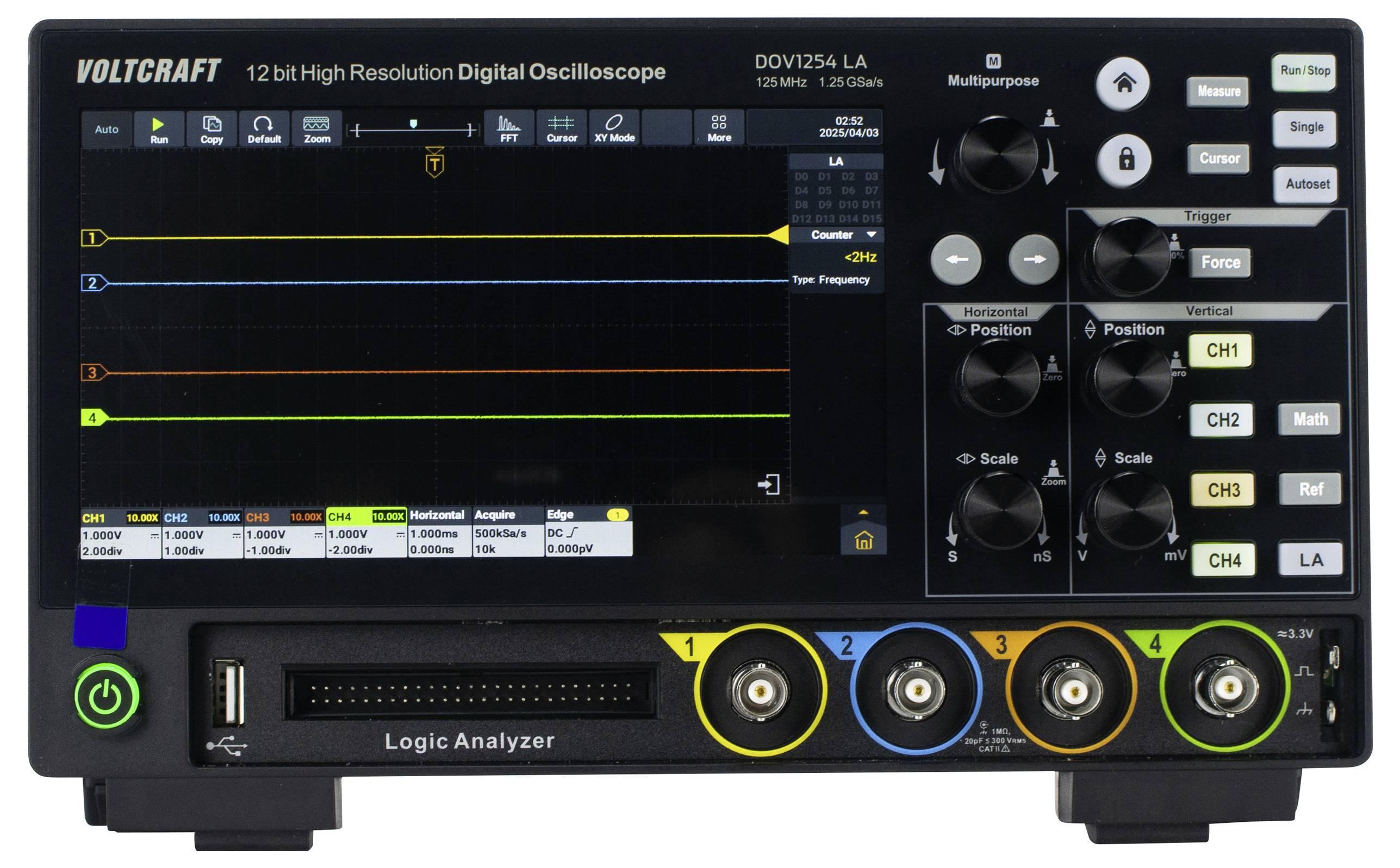

DOV1254 LA má šírku pásma 125 MHz a štyri analógové vstupy. Dĺžka záznamu signálu je 100 M a zobrazenie vlny signálu v reálnom čase na PC je možné pre prehľadnú prezentáciu a vyhodnotenie. Ako zdroje spúšťania sú k dispozícii štyri vstupy CH1 až CH4 a 16-kanálový logický analyzátor. Môžete si vybrať medzi režimami snímania vzorka, vrchol, vysoké rozlíšenie, priemer a segmentácia. Vertikálna citlivosť je nastaviteľná od 200 µV/div do 10 V/div.
doručovací balík s príslušenstvom

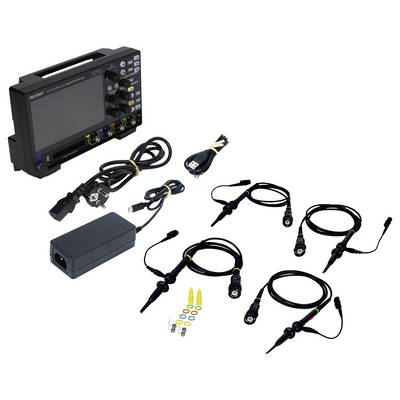

Voltcraft DOV1254 LA sa dodáva s napájacím zdrojom USB Type-C, káblom USB, štyrmi testovacími sondami a dvoma sadami na úpravu vzoriek. Súčasťou balenia je aj BNC kábel, softvér s anglickým návodom na CD, stručná príručka a karta bezpečnostných údajov.
Tento text bol preložený strojovo.
Prevedenie
- dĺžka záznamu 100M
- Zobrazenie vlny signálu v reálnom čase na PC

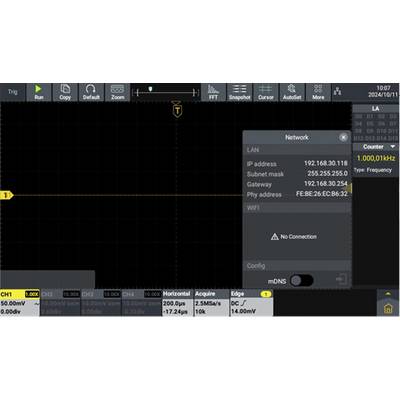

- Rozhrania: USB, LAN, HDMI
- Rozlíšenie displeja: 1024 x 600 pixelov, 16:9
- Rýchlosť horizontálneho skenovania: 1 ns/div – 1000 s/div, 1-2-5 krokov
- Akvizičné funkcie: vzorka, vrchol, vysoké rozlíšenie, priemer, segmentácia
- Zdroje spúšťačov: CH1, CH2, CH3, CH4, LA
- Typ spúšťača: okraj, video, impulz, sklon, runt, okno, časový limit, N-tý, logický, N-tý, logický, RS232/UART, I2C, SPI, CAN, LIN spúšťač
- Vertikálna citlivosť: 200 µV/div-10 V/div

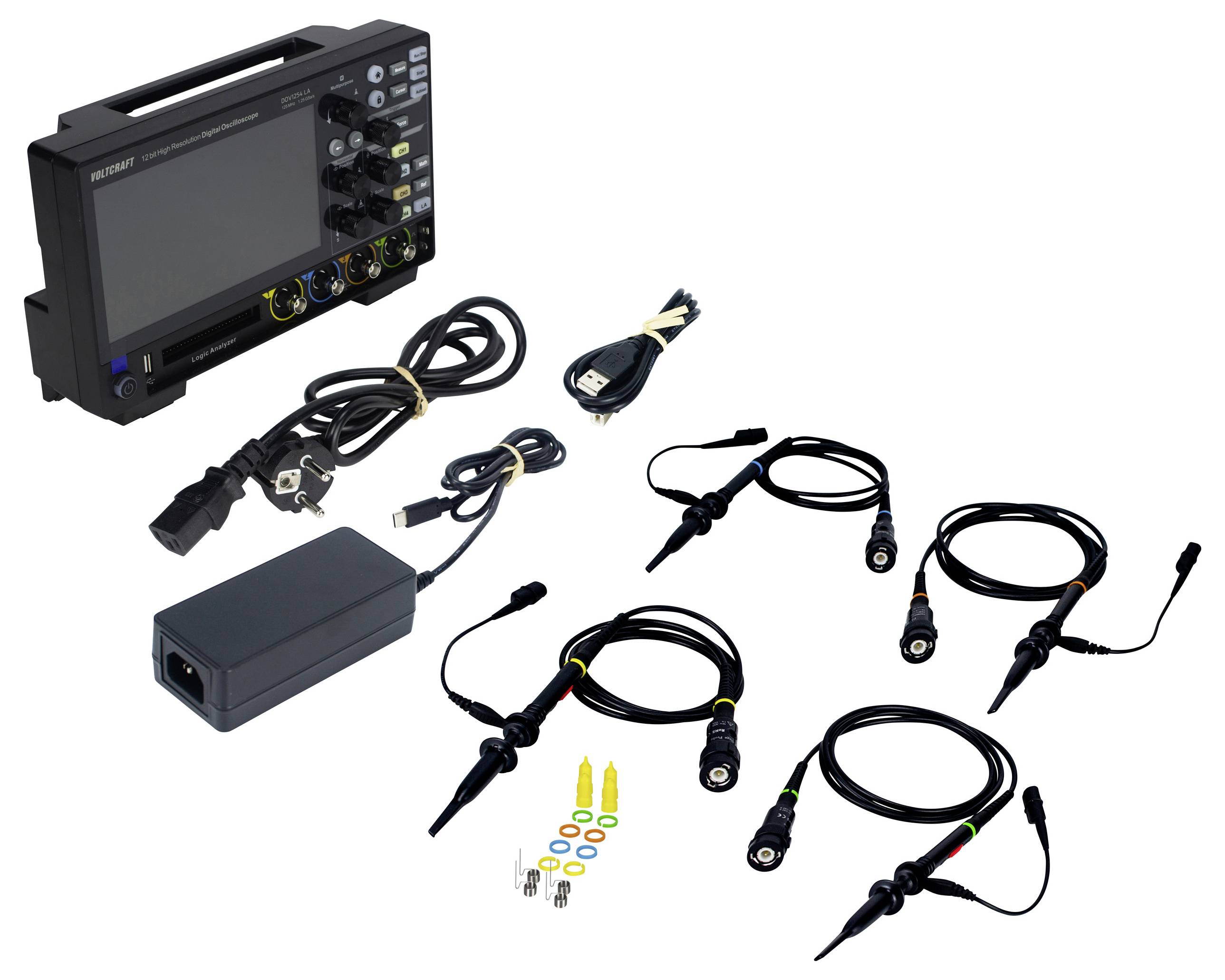

Rozsah dodávky
- osciloskop
- Napájací adaptér USB Type-C
- USB kábel
- 4 x testovacie sondy
- 2 x sada na úpravu vzoriek
- Softvér + anglický manuál na CD
- Krátky návod
- bezpečnostný list
Rady
Kábel logického analyzátora VOLTCRAFT DOV-PP116 je možné v prípade potreby objednať samostatne
