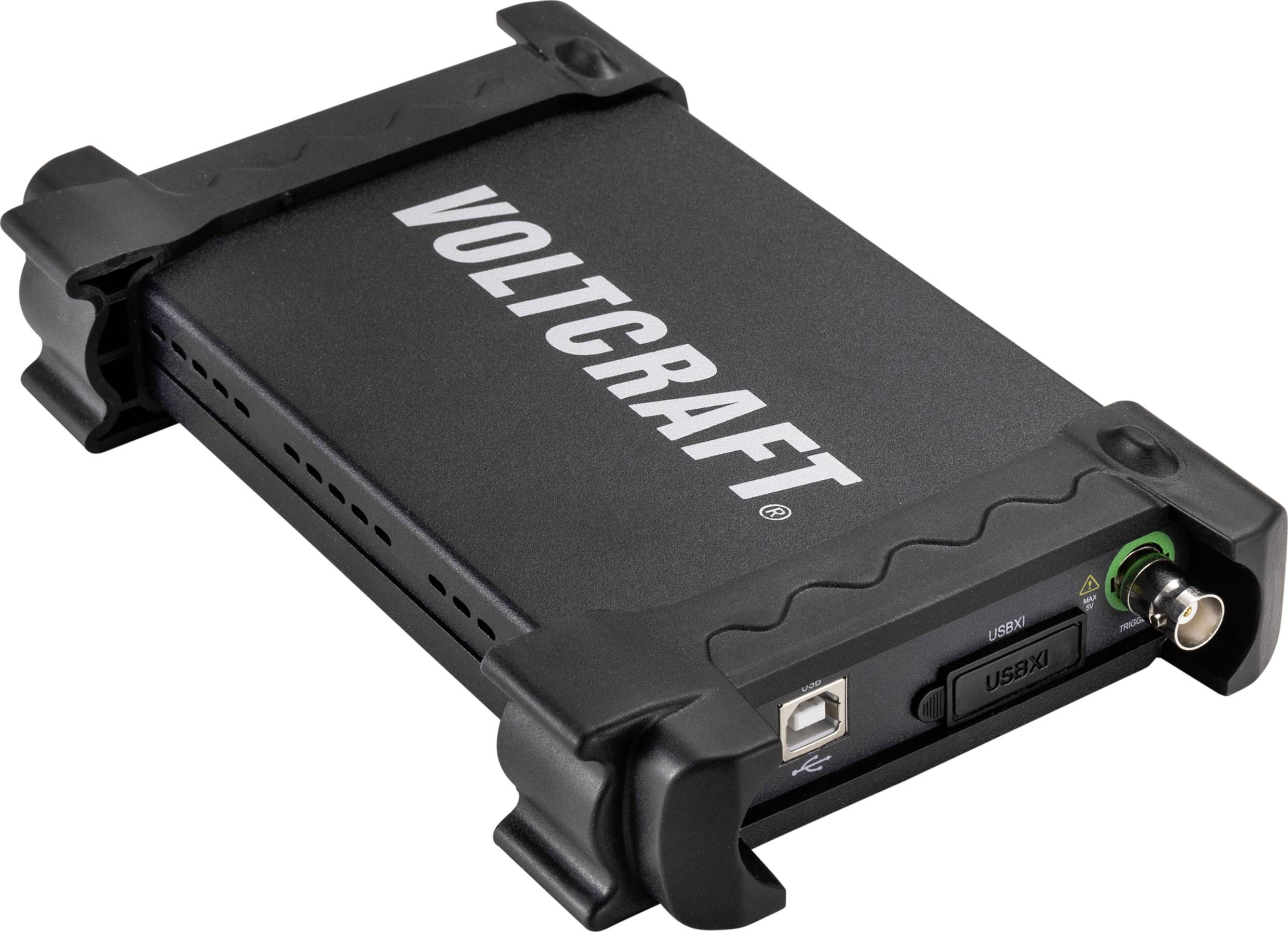

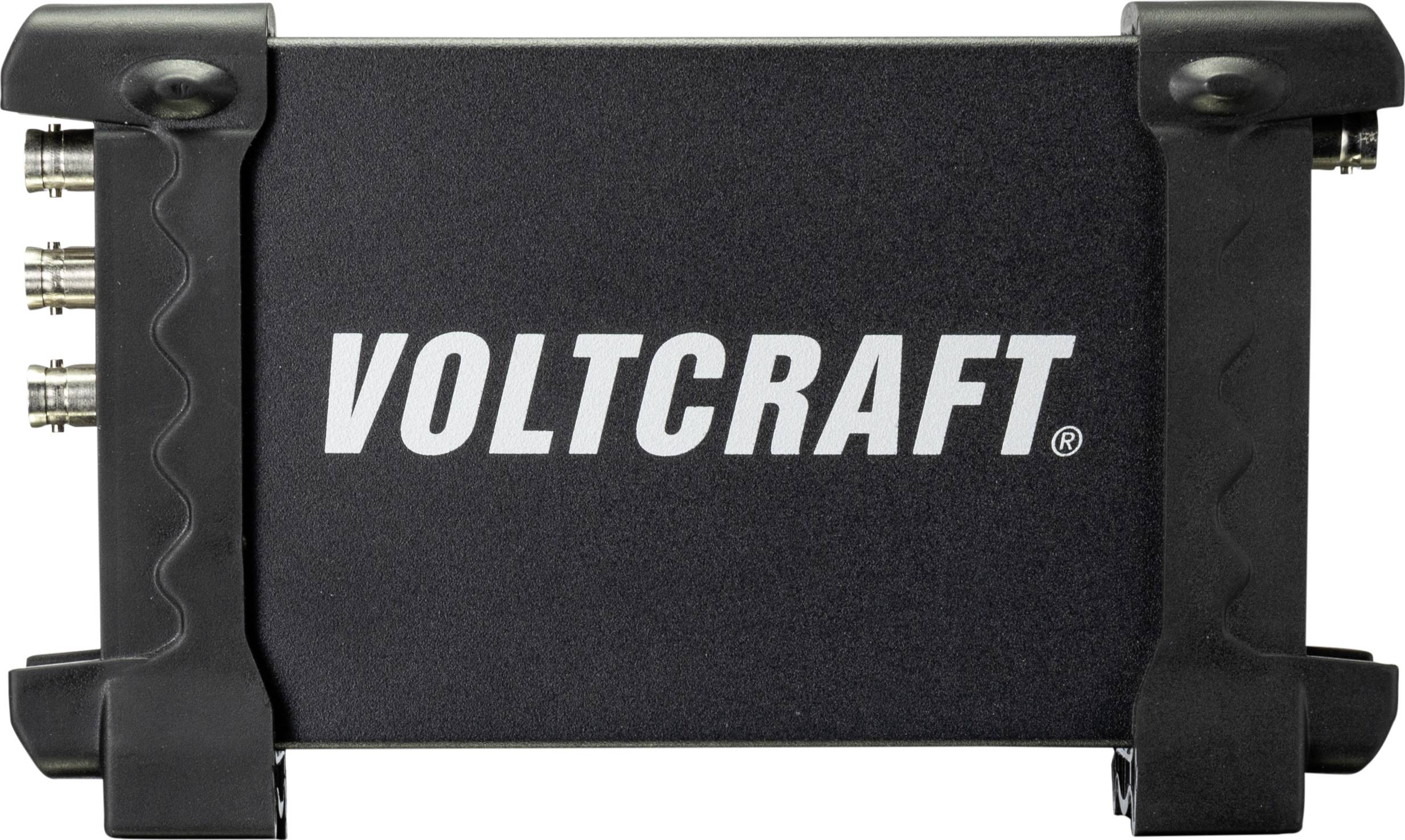

VOLTCRAFT DDS-3025 generátor funkciou USB 50 MHz (max) 1-kanálový
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (289,00 € / kus)
289,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Ľubovoľný generátor funkcií DDS-3025 s funkciou USB DDS
- Šírka pásma 50 MHz (sínus)
- Rýchlosť vzorkovania 200 MS / s
- Generátor bitových vzorov
- Čítač frekvencie 50 MHz
- Generovanie signálu z externých signálových súborov CSV, napríklad z Tektronix®
Dodatočné informácie:
Technické parametre
- Generátor: Vzorkovacia rýchlosť: 200 MSa / s
- Amplitúda: ± 3,5 V
- Frekvenčné rozlíšenie: 0,1%
- Digitálna úroveň: LVCMOS
- Výstupný tvar signálu
Sínus, obdĺžnik, pílka, lichobežník, ľubovoľný zvuk, gaussovský šum, biely hluk, AM / FM
- Kategória výrobku
generátor funkciou USB
- Rozsah frekvencie
50 MHz (max)
- Výstup signálu
sínusový
- Frekvenčný rozsah sinus
1 Hz - 50 MHz
- Činiteľ harmonického skreslenia sinus
-50 dBc
- Frekvenčný rozsah obdĺžnik
1 Hz - 5 MHz
- Displej
LED
- Frekvenčný rozsah trojuholník
1 Hz - 10 MHz
- Frekvenčný rozsah ARB
1 Hz - 25 MHz
bez certifikátu
- Externé meranie frekvencie
DC - 50 MHz
- Rozmer.
(š x v) 206 mm x 122 mm
- Hmotnosť
400 g
- Počet kanálov
1-kanálový
- Frekvencia (max.)
50 MHz
- Vlastnosti
vr. počítadlá frekvencie
- Šírka
206 mm
- V
122 mm
- Rozhranie
USB
- Napájanie VDE
USB
- Typ
DDS-3025
- Rozlíšenie
12 Bit
- Impedancia
50 Ω
- Napájanie
USB
- Vstupný odpor
>100 kΩ
Dodržiavanie predpisov a certifikácie
Certified by EU Garan
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1188090 VOLTCRAFT DDS-3025 generátor funkciou USB 50 MHz (max) 1-kanálový
Prehlásenie o zhode
Prehlásenie o zhode 1188090 VOLTCRAFT DDS-3025 generátor funkciou USB 50 MHz (max) 1-kanálový
Záručné podmienky
Záručné podmienky 1188090 VOLTCRAFT DDS-3025 generátor funkciou USB 50 MHz (max) 1-kanálový
Na stiahnutie
Na stiahnutie 1188090 VOLTCRAFT DDS-3025 generátor funkciou USB 50 MHz (max) 1-kanálový
Popis
V spojení s počítačom kompatibilným so systémom Windows® a rozhraním USB získate rozsiahle vybavený generátor funkcií DDS s ďalšou výhodou, že údaje možno ukladať a ďalej spracovávať. Zariadenie má výstupný kanál, pomocou ktorého je možné generovať a vydávať ľubovoľné signály do 25 MHz alebo sínusové signály do 50 MHz. Povrch obrazovky je založený na konvenčnom generátore funkcií. Nastavenia sa vykonávajú pomocou softvéru.
Integrovaný generátor bitových vzorov a počítadlo frekvencií umožňujú pokročilé analýzy digitálnych systémov. Prednastavený signál sa dá tiež prenášať nezávisle na počítači prostredníctvom integrovanej pamäte. Napájanie musí byť potom zabezpečené prostredníctvom voliteľného napájacieho zdroja USB.
Tento text bol preložený strojovo.
Integrovaný generátor bitových vzorov a počítadlo frekvencií umožňujú pokročilé analýzy digitálnych systémov. Prednastavený signál sa dá tiež prenášať nezávisle na počítači prostredníctvom integrovanej pamäte. Napájanie musí byť potom zabezpečené prostredníctvom voliteľného napájacieho zdroja USB.
Tento text bol preložený strojovo.
Prevedenie
- 12 bitové vertikálne rozlíšenie

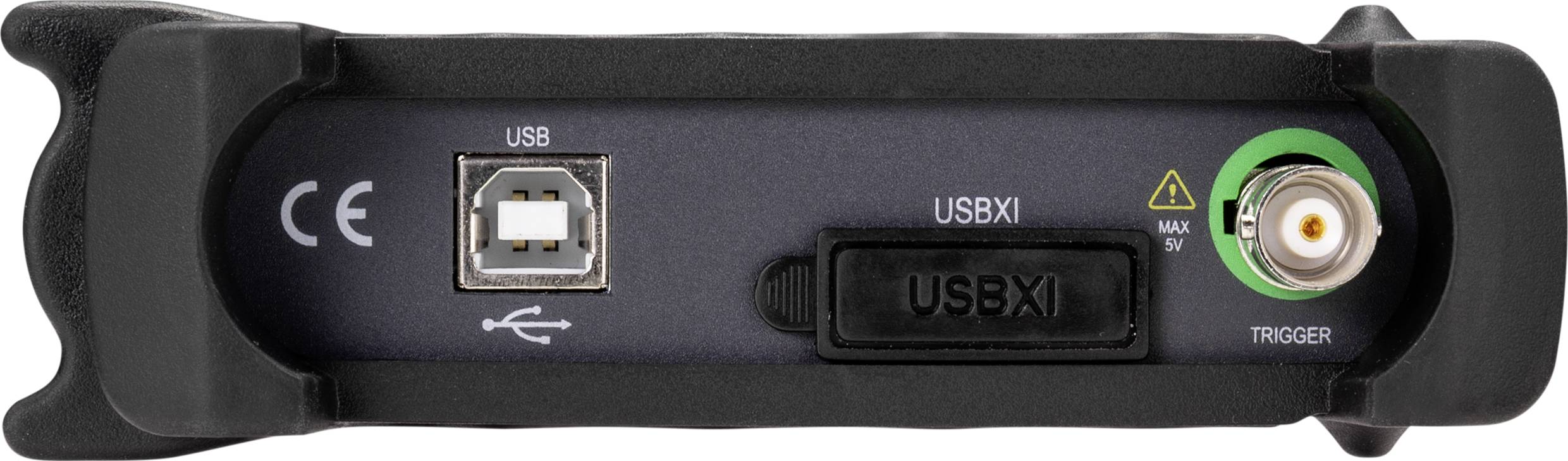

- Externý spúšť
- Synchrónny výstup
- Obsluha a nastavenie pomocou softvéru
- Integrácia v systémoch LabView

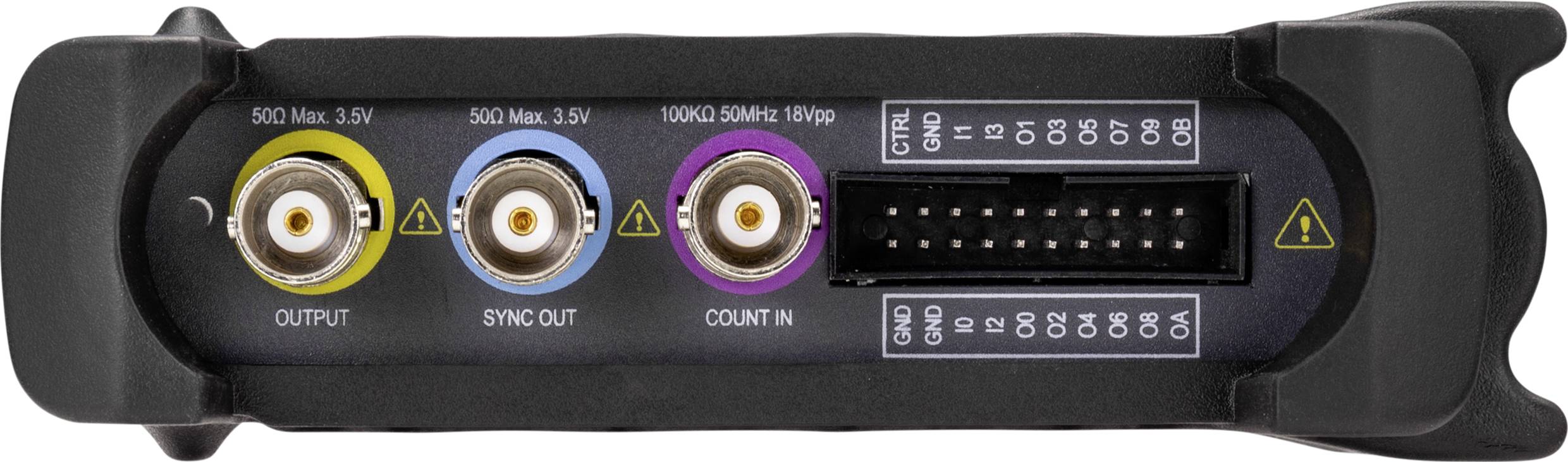

- 4 digitálne vstupy (6 bitov) a 12 digitálnych výstupov (12 bitov)
- Autonómna funkcia bez počítača vďaka vnútornej pamäti (vyžaduje sa voliteľné napájanie USB).
Rozsah dodávky
- USB kábel
- Kábel BNC-BNC
- CD so softwarom
- návod na použitie.
Požiadavky na systém
- CD mechanika · Bezplatné rozhranie USB 2.0 Windows® XP/Windows Vista™/Windows® 7/8/10/11.
