Name: Weidmüller 1023290000 vložka pinového konektora RockStar® HDC 8 + 24 + PE krimpované 1 ks
Brand: Weidmüller
SKU: 195795
Availability: BackOrder

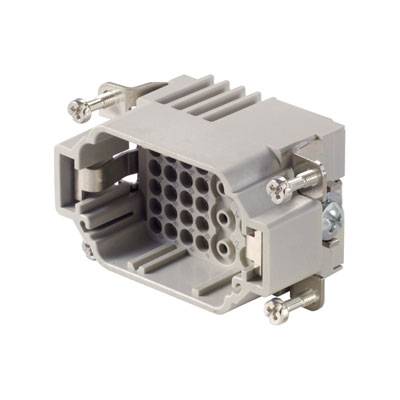

Sivobiely elektrický konektor s viacerými otvormi a kovovými prepojeniami. Vhodný pre priemyselné aplikácie.

Kategória výrobku

vložka pinového konektora

Pripojenie

krimpované

Rad

RockStar® HDC

Vlastnosti

sa zliatinou medi

Počet kontaktov

8 + 24 + PE

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 10. 2. 2027

Počet

Celkom (24,99 € / kus)

24,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Vložka do kolíka

HDC S8 / 24 MC

Technické parametre

Čistá hmotnosť: 48 g
Limitná teplota: -40 ° C ... 125 °C
Izolačný odpor: 1010 Ω
Stupeň znečistenia: 3
Šírka: 34 mm
výška 35,3 mm
Hĺbka: 64 mm
Dĺžka základne: 64 mm
Veľkosť: 4
Séria: MixMate
Menovité napätie (DIN EN 61984): 400 V
Menovité napätie podľa UL / CSA: 600 V AC / DC
Menovité impulzné napätie (DIN EN 61984): 4 kV
Menovitý prúd (DIN EN 61984): 16 A
Trieda horľavosti podľa UL 94: V-0
Objemový odpor: ≤ 2 mΩ
Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
Skupina izolačných materiálov: IIIa
Párovacie cykly Ag: ≥ 500
Párovacie cykly Au: ≥ 500
Typ pripojenia PE: skrutkové spojenie
Prierez vodiča AWG (PE), max.: AWG 10
Prierez vodičov AWG (PE), min.: AWG 20
Odizolovacia dĺžka menovitého pripojenia: 7,5 mm
Dĺžka odizolovania Pripojenie PE: 13 mm
Uťahovací moment max. Pripojenie PE: 2,5 Nm
Uťahovací moment min. Pripojenie PE: 2 Nm
Upevňovacia skrutka: M 5
Krížové zahĺbenie čepele: Gr. PH2
Slot pre veľkosť čepele (pripojenie PE): SD 1,2 x 6,5
Výška zátky: 35,3 mm
Počet napájacích kontaktov: 8

Kategória výrobku: vložka pinového konektora

Rad: RockStar® HDC

Vlastnosti: sa zliatinou medi

Pripojenie: krimpované

Počet kontaktov: 8 + 24 + PE

Prierez vodiča (max.): 4 mm²

Pólov: 8
24

Prierez vodiča (min.): 0.5 mm²

Prierez vodiča - výkonový kontakt (max.): 4 mm²

Prierez vodiča - výkonový kontakt (min.): 0.5 mm²

Prierez vodiča - riadiaca kontakt (max.): 2.5 mm²

Prierez vodiča - riadiaca kontakt (min.): 0.5 mm²

Obsah: 1 ks

Počet pólov: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 195795 Weidmüller 1023290000 vložka pinového konektora RockStar® HDC 8 + 24 + PE krimpované 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 195795 Weidmüller 1023290000 vložka pinového konektora RockStar® HDC 8 + 24 + PE krimpované 1 ks

Popis

Vložka do kolíka. Vložka HDC, vidlica, 400 V, 16 A, počet pólov: 32, krimpovacie pripojenie, veľkosť: 4. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Krimpovacie ukončenie.

Tento text bol preložený strojovo.
