Name: Weidmüller 1023350000 konektorová vložka, zásuvka RockStar® HDC 8 + PE axiálne skrutkové pripojenie 1 ks
Brand: Weidmüller
SKU: 195801
Availability: BackOrder

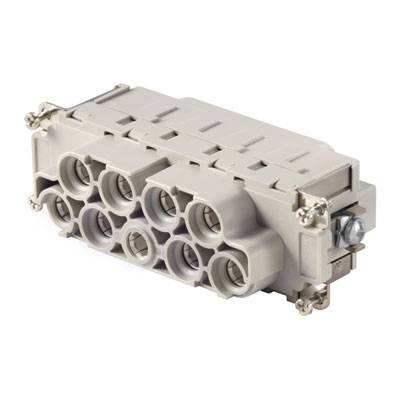

Sivý, obdĺžnikový elektrický konektor s ôsmimi okrúhlymi prípojnými otvormi, upevnený skrutkovými úchytmi v rohoch.

Kategória výrobku

konektorová vložka, zásuvka

Pripojenie

axiálne skrutkové pripojenie

Rad

RockStar® HDC

Vlastnosti

sa zliatinou medi

Počet kontaktov

8 + PE

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 18. 11.

5 Ks

Počet

Celkom (83,99 € / kus)

83,99 €

s DPH

Už len 5 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Vložka do zásuvky

HDC S8 / 0 FAS

Technické parametre

Čistá hmotnosť: 308 g
Limitná teplota: -40 ° C ... 125 °C
Izolačný odpor: 1010 Ω
Stupeň znečistenia: 3
Šírka: 34 mm
výška 52,4 mm
Hĺbka: 111 mm
Výška zásuvky: 52,4 mm
Dĺžka základne: 111 mm
Veľkosť: 8
Séria: MixMate
Menovité napätie (DIN EN 61984): 690 V
Menovité napätie podľa UL / CSA: 600 V AC / DC
Menovité impulzné napätie (DIN EN 61984): 8 kV
Menovitý prúd (DIN EN 61984): 110 A
Trieda horľavosti podľa UL 94: V-0
Objemový odpor: ≤ 1 mΩ
Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
Skupina izolačných materiálov: IIIa
Párovacie cykly Ag: ≥ 500
Typ pripojenia PE: skrutkové pripojenie, iné
Prierez vodiča AWG (PE), max.: AWG 4
Prierez vodičov AWG (PE), min.: AWG 8
Odizolovaná dĺžka menovitého pripojenia: 12 mm
Dĺžka odizolovania Pripojenie PE: 12 mm
Uťahovací moment max. Pripojenie PE: 7 Nm
Uťahovací moment min. Pripojenie PE: 6 Nm
Povrch: striebro pasivovaný
Materiál: zliatina medi
Počet napájacích kontaktov: 8

Kategória výrobku: konektorová vložka, zásuvka

Rad: RockStar® HDC

Vlastnosti: sa zliatinou medi

Pripojenie: axiálne skrutkové pripojenie

Počet kontaktov: 8 + PE

Prierez vodiča (max.): 25 mm²

Pólov: 8

Prierez vodiča (min.): 10 mm²

Prierez vodiča - výkonový kontakt (max.): 25 mm²

Prierez vodiča - výkonový kontakt (min.): 10 mm²

Obsah: 1 ks

Počet pólov: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 195801 Weidmüller 1023350000 konektorová vložka, zásuvka RockStar® HDC 8 + PE axiálne skrutkové pripojenie 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 195801 Weidmüller 1023350000 konektorová vložka, zásuvka RockStar® HDC 8 + PE axiálne skrutkové pripojenie 1 ks

Popis

Vložka do zásuvky. Vložka HDC, zásuvka, 690 V, 110 A, počet pólov: 8, axiálne skrutkové spojenie, veľkosť: 8. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Na upevnenie vodičov je možné použiť technológiu axiálnej skrutky. Axiálne skrutkové spojenie, technológia pripojenia TOP.
