Name: Dold BH5928.92 DC24V 1-10S. bezpečnostné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0049446, 1 ks
Brand: Dold
SKU: 2359242
Availability: BackOrder

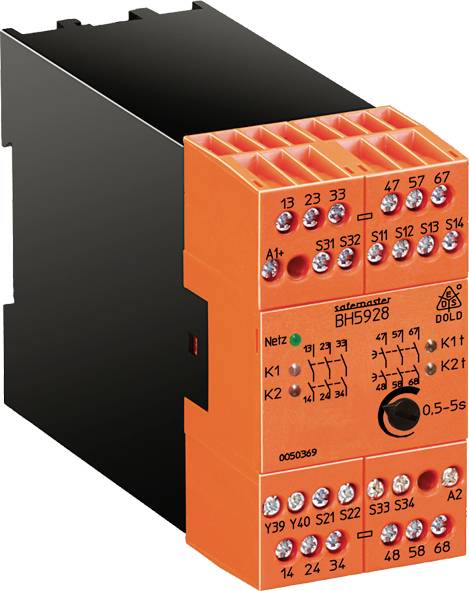

Oranžové elektrické bezpečnostné relé so svorkami a označeniami pre technické nastavenia a sieťové pripojenie.

Ilustračný obrázok

Druh obalu

Single

Kategória výrobku

bezpečnostné relé

Pripojenie

skrutkové svorky

Prevádzkové napätie

24 V/DC

Typ

BH5928.92 DC24V 1-10S.

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 16. 12.

Celkom (625,00 € / kus)

625,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Mechanická životnosť: 10 x 106Spínacie cykly
Elektrická životnosť:
pri AC 230 V, 5 A, cos phi = 1: 2 x 105Spínacie cykly IEC / EN 60 947-5-1
Prípustná spínacia frekvencia: max. 1 200 spínacích cyklov / h s ručným štartom a s príslušne krátkymi časmi výpadku časovača
Rozsah prevádzkových teplôt: - 15 ... + 55 ° C
Kryt: termoplast so správaním V0 podľa UL subj. 94
Hmotnosť: 400 g
Rýchle zapínanie: koľajnička
Konfigurácia kontaktu: 1 rozpínací kontakt ihneď, 3 spínacie kontakty s oneskorením vypnutia
Spínacia kapacita: pozrite si technický list

Druh obalu: Single

Kategória výrobku: bezpečnostné relé

Typ: BH5928.92 DC24V 1-10S.

Pripojenie: skrutkové svorky

Prevádzkové napätie: 24 V/DC

Reakčná doba: 100 ms

Typ kontaktu: 2 spínacie

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Vlastnosti: LED kontrolka

: IP20
IP40

Prevádzková teplota (min.): -15 °C

Prevádzková teplota (max.): +55 °C

Hĺbka: 121 mm

Šírka: 45 mm

V: 74 mm

Rozmer.: (š x v x h) 45 x 74 x 121 mm

Obsah: 1 ks

Menovité napätie: 24 V/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359242 Dold BH5928.92 DC24V 1-10S. bezpečnostné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0049446, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359242 Dold BH5928.92 DC24V 1-10S. bezpečnostné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0049446, 1 ks

Popis

· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL 3) · Podľa IEC / EN 61508 a IEC / EN 61511
· Výstup: max. 3 spínacie kontakty ako okamžité kontakty a
· 3 oneskorené kontakty, pozrite si konfiguráciu kontaktov
· 1- alebo 2-kanálové zapojenie
· Detekcia skratu linky na tlačidle ON,
· Keď je tlačidlo pripojené k svorkám S33 - S34
· S detekciou krížového obvodu
· V riadiacom obvode núdzového zastavenia voliteľné cez svorky
· Zobrazenie stavu časového obvodu oneskorenia vypnutia
· LED displeje pre napájanie, kanál 1/2 a časové oneskorenie
· S odnímateľnými svorkovnicami
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a
· Plastový obojok DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lanko s objímkou DIN 46 228-1 / -2 / -3
· Šírka 45 mm

Tento text bol preložený strojovo.
