Fischer 511093 PM C 28-34 AL stredová svorka

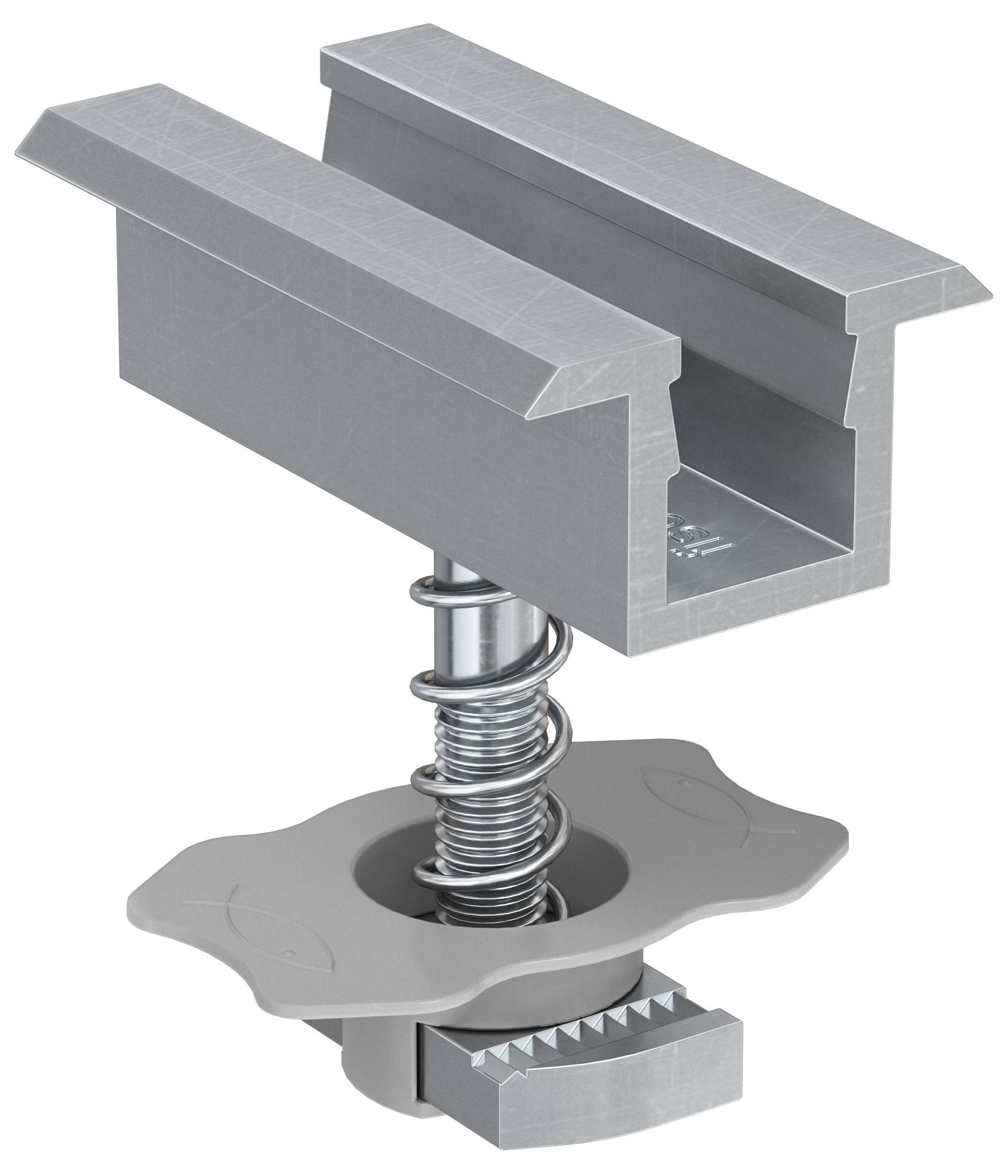

3D render kovového pružinou poháňaného sveráka alebo koľajnicou montovaného utesňovacieho prvku, zobrazený v rezovom pohľade na odhalenie pružiny a zovieracích čeľustí.

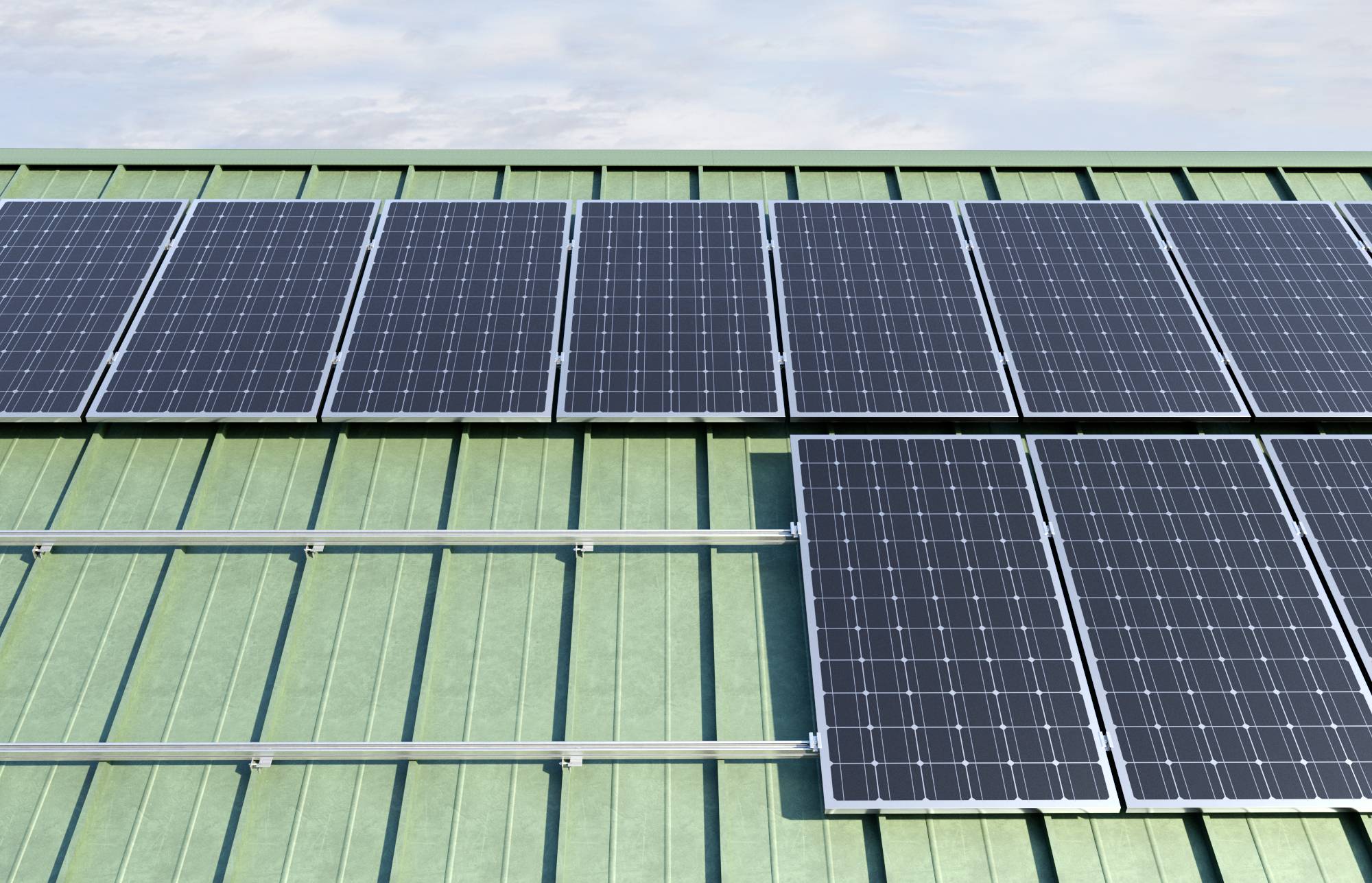

Solárne moduly na zelenej streche pod modrým nebom.

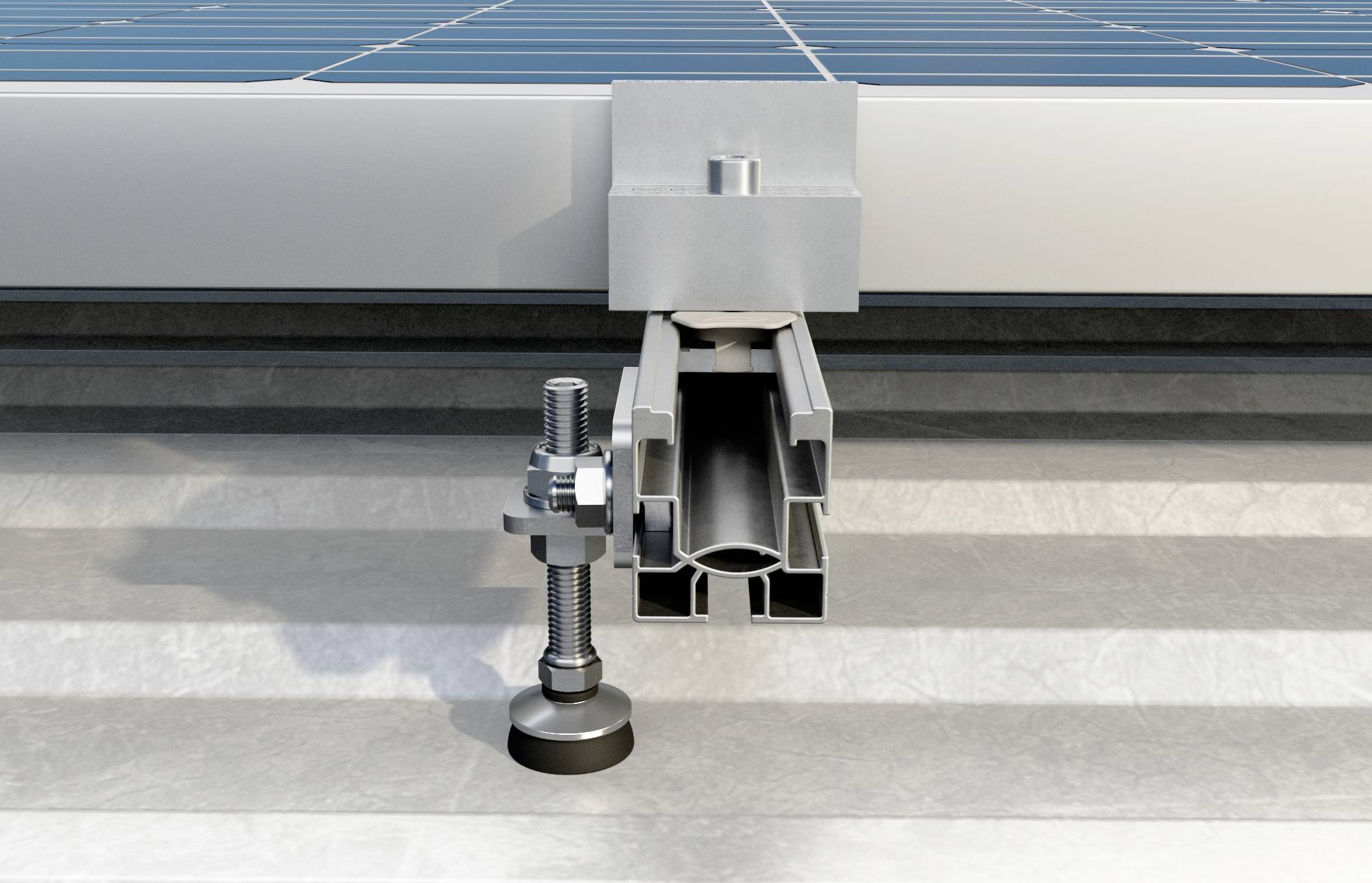

Detailný záber solárneho strešného uchytenia so zreteľnými skrutkami. Skrutky a lišta namontované na kovovej strešnej doske.

1/3

Doručenie: Po 14. 9.

15 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (24,38 € / kus)

24,38 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

fischer stredná svorka vpredu. PM C 28-34 hliník

Vopred zmontované
Kladivová matica s klipom pre rýchle vloženie do koľajnice
Integrovaná pružina na uľahčenie polohovania FV panela
Svorka a matica z hliníka AW 6060 T66, skrutka z nerezovej ocele A2-70, spona z PA 6
Vložte spodnú časť stredovej svorky PM C do hornej drážky koľajnice
Otočte predmontovanú strednú svorku PM C o 90° v smere hodinových ručičiek
FV modul zaistite uťahovacím momentom cca 10 Nm na imbusovej skrutke (TCEI)
Vhodné pre:
Systémy šikmých striech s hákmi
Strešné systémy z trapézového plechu
Strešné systémy z vlnitého plechu
Špeciálne konštrukcie
s:
SolarLight
SolarMid
Solárna plechová strecha
SolarPlochá plechová strecha

Technické parametre

Inštalačný moment: 10 Nm
Hrúbka modulu: 28 - 34 mm
Veľkosť kľúča (vnútorný šesťhran): 6 mm
Dĺžka skrutky: 35 mm

Kategória výrobku: stredová svorka

Hmotnosť: 70 g

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028781 Fischer 511093 PM C 28-34 AL stredová svorka

Popis

PM C je predmontovaná stredná svorka pre FV moduly s hliníkovým rámom. PM C-svorka je dostupná v rôznych variantoch v závislosti od hrúbky FV panelu. Svorka obsahuje kladivovú maticu so špeciálnou plastovou klietkou na uľahčenie umiestnenia matice do stredovej drážky koľajnice. Pružina drží svorku zdvihnutú, kým nie je utiahnutá, aby sa uľahčilo umiestnenie FV panelu. Predmontovaná stredová svorka PM C vďaka pružine zostáva počas uťahovacích fáz zdvihnutá a vďaka plastovému prvku zostáva na svojom mieste bez skĺznutia. Svorky nevyžadujú žiadne ďalšie prvky, ako sú skrutky, tesnenia alebo skrutky.
