GW Instek digitálny osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit generátor funkcií 1 ks | Conrad Electronic | Conrad SK

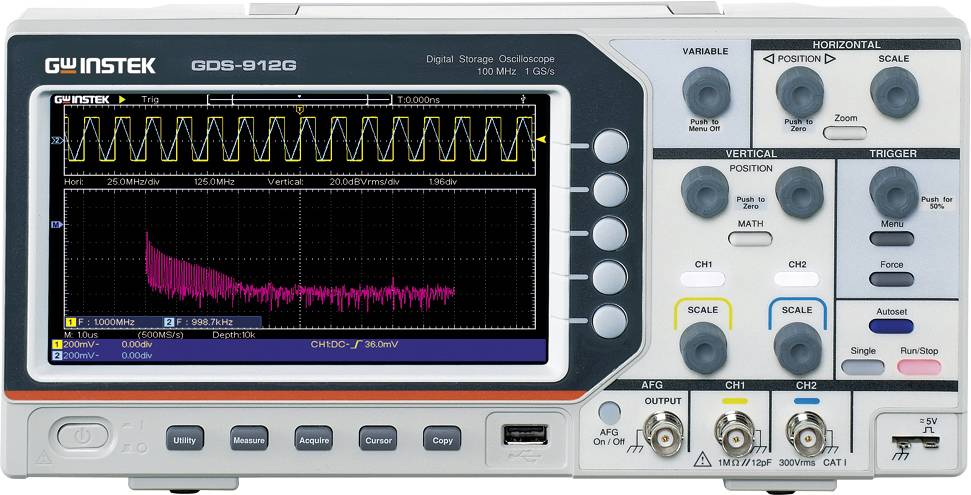

Obraz zobrazuje čelný panel digitálneho osciloskopického úložného zariadenia so zobrazeným priebehom signálu na obrazovke, s ovládacími gombíkmi a tlačidlami viditeľnými v popredí.

Obraz zobrazuje čelný panel digitálneho osciloskopického úložného zariadenia so zobrazeným priebehom signálu na obrazovke, s ovládacími gombíkmi a tlačidlami viditeľnými v popredí.

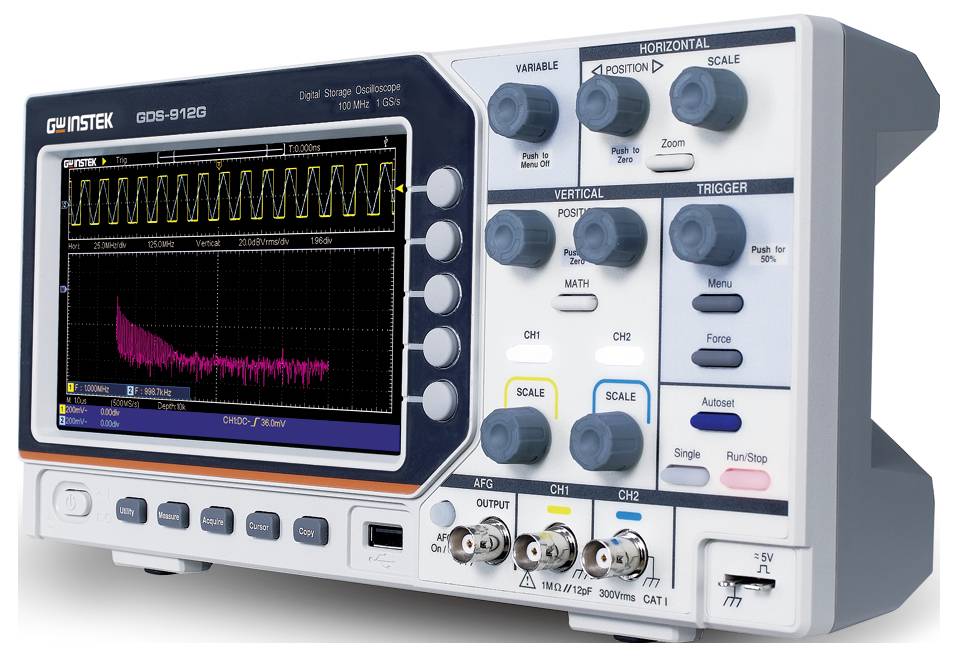

Digitálny pamäťový osciloskop zobrazujúci priebehy signálov na svojej obrazovke, s viacerými ovládacími gombíkmi viditeľnými pre nastavenie parametrov.

Obrázok zobrazuje zadný pohľad na šedé zariadenie GWINSTEK s označeniami modelu, napätia (AC 100-240 V~, 50-60 Hz) a maximálneho príkonu (15 W).

1/3

GW Instek

Datasheety: (PDF)

2 Ks

Celkom (355,00 € / kus)

355,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

GW Intek GDS-912G 100 MHz 2-kanálový digitálny osciloskop

Šírka pásma: 100 MHz
Vzorkovacia frekvencia: 1 GS/s
Kanály: 2 kanály
Doba nábehu: maximálne 3,5 ns
Obmedzenie šírky pásma: 20 MHz
Vertikálne rozlíšenie (A/D): 8 bitov
Maximálne vstupné napätie: maximálne 300 Vrms
Rozsah časovej základne (s/div): 2 ns/div～1000 s/div
Hĺbka pamäte: 20 MB
Typ displeja: 7-palcový LCD (800 x 480)
Komunikačný port: USB 2.0 hostiteľ/zariadenie
Generátor priebehov: 25 MHz
Štandardné priebehy: sínusová vlna, obdĺžniková vlna, nábehová vlna, pulzná vlna, ľubovoľná vlna
Tento text bol preložený strojovo.

Technické parametre

Integrovaný generátor ľubovoľných funkcií (AFG): 25 MHz
Štandardné priebehy AFG: sínusová vlna, obdĺžniková vlna, nábehová vlna, pulzná vlna, ľubovoľná vlna
Automatické merania: Podporuje 30 parametrov automatického merania priebehu (vrátane plochy, +PulseCount, –PulseCount)
Počítadlo: 6-miestny vysoko presný frekvenčný čítač
Funkcia FFT: 2048-bodové zobrazenie FFT so 6 rôznymi okennými funkciami (Hammingovo, obdĺžnikové, Blackmanovo, Hanningovo, Kaiserovo, Bartlettovo)
Režimy spúšťania: Automatické, Normálne, Jednoduché, ALT režim spúšťania
Príslušenstvo (štandardné): Napájací kábel, BNC kábel (iba GDS-912G), USB kábel, 2 sondy (100 MHz, prepínateľné 10:1/1:1).

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Displej: TFT LCD (farebný displej)

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 7 palca

Vlastnosti osciloskopu: generátor funkcií

Časová základňa: 2 ns/div až 1000 s/div

Počet analógových vstupov: 2

: bez certifikátu

Vertikálna odchýlka: 2 mV/div až 5 V/div

Vstupná impedancia: 1 MΩ

Vstupné spojenie: AC, DC, GND

Vstupné napätie: 300 V

Rozmer.: (d x š x v) 70 x 301 x 152 mm

Hmotnosť: 1.1 kg

Displej: 800 x 480 Pixel

Šírka: 301 mm

V: 152 mm

Dĺžka: 70 mm

Rozhranie: USB

Hĺbka pamäte na kanál (Mpts): 20 Mpts

Typ: 03LLDS912G0S

Na stiahnutie

Datasheet

Datasheet 3499688 GW Instek digitálny osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit generátor funkcií 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3499688 GW Instek digitálny osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit generátor funkcií 1 ks

Rozsah dodávky

1 x napájací kábel
1x BNC kábel
1x USB kábel
2 x prepínateľné pasívne sondy 100 MHz

Popis

Rozsah dodávky

1 x napájací kábel
1x BNC kábel
1x USB kábel
2 x prepínateľné pasívne sondy 100 MHz
