Joy-it generátor signálu Kalibrované podľa (DAkkS) 1 nHz - 80 MHz 2-kanálová trojuholník, lorenzova krivka, pulz, rampa,

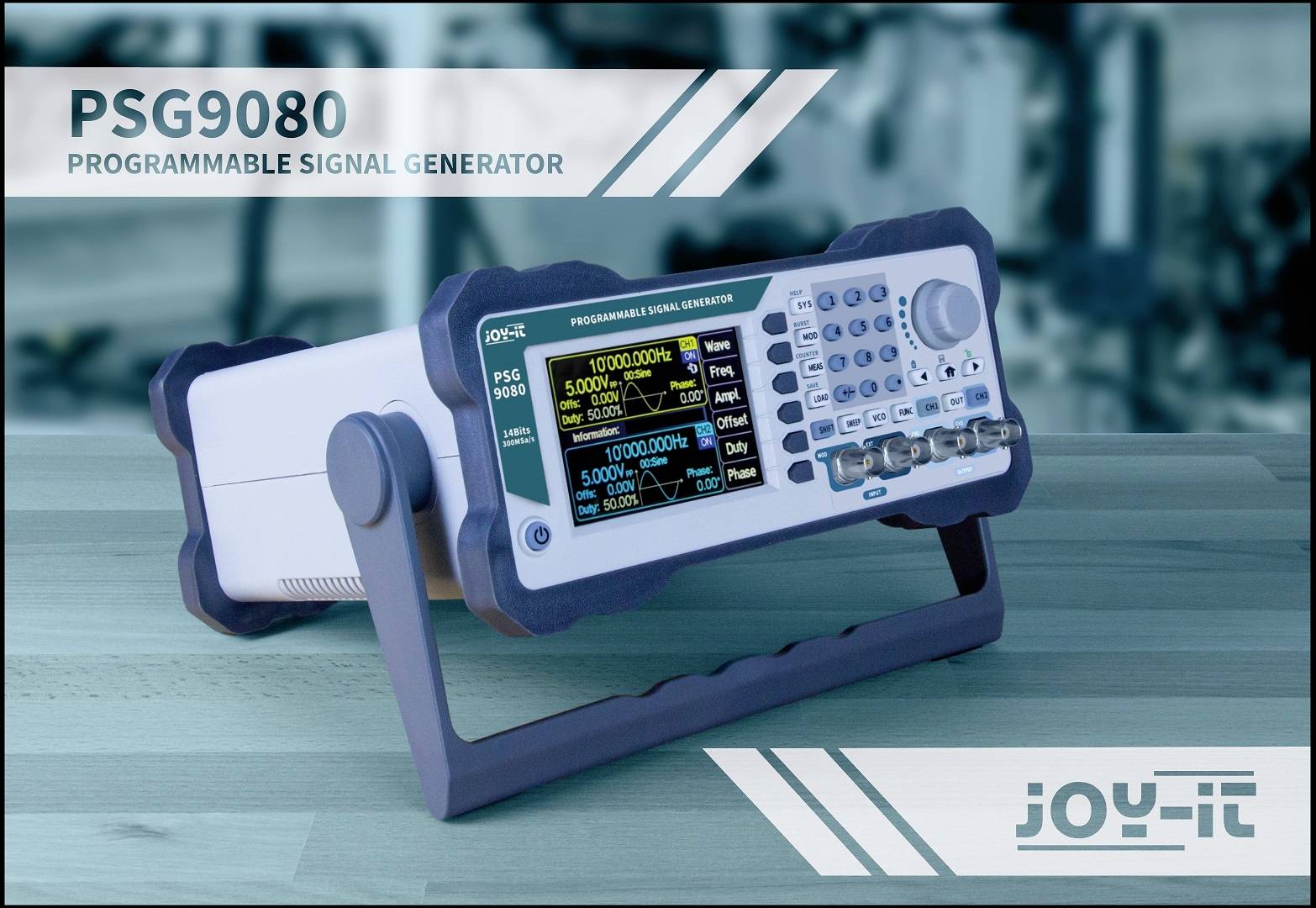

Programovateľný signálový generátor s digitálnym displejom, klávesnicou a otočnými gombíkmi na ovládanie frekvencie, amplitúdy a fázy.

1/2

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 28. 9.

Počet

Set(y)

Celkom (605,69 € / kus)

605,69 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Programovateľný generátor signálu PSG9080

2 -kanálový generátor signálu
1 kanálový čítač frekvencie
Rôzne modulačné funkcie: Sweep / VCO

Technické parametre

Jazyky ponuky: (nemčina, angličtina, francúzština)
Modulačné funkcie: AM, FM, PM, ASK, FSK, PSK, PWM, Burst
Vzorkovacia rýchlosť 300 MSa / s
Rozlíšenie vertikálnych vĺn 14 bitov
Formy signálu: Lorentzov pulz, pulz, polvlna, šum, exponenciálne zvýšenie / zníženie a mnoho ďalších.
Frekvenčné rozsahy: sínusový štvorec, pulzný trojuholník, ľubovoľný TTL, 1 nHz - 80 MHz 1 nHz - 30 MHz 1 nHz - 50 MHz 1 nHz - 20 MHz
Minimálne frekvenčné rozlíšenie: 1 nHz
Presnosť frekvencie: 5 ppm
Stabilita frekvencie: 3 ppm / 1 rok
prípustná prevádzková teplota 0 - 40 ° C, prípustná prevádzková vlhkosť menej ako 80%
Vstupné napätie: 85 V - 264 VAC / 47 - 63 Hz
Typ displeja TFT farebný LC displej
Veľkosť displeja: 3,5 palca (8,89 cm)
Pripojenie: signálne svorky BNC
Špeciálne vlastnosti: 2-kanálový generátor signálu, 1-kanálový čítač frekvencie, rôzne modulačné funkcie, funkcia sweep, funkcia VCO.

Výstupný tvar signálu: Sínus, Obdĺžnik, Trojuholník, Pulz, Custom, Lorentz

Kategória výrobku: generátor signálu

Rozsah frekvencie: 1 nHz - 80 MHz

Výstup signálu: trojuholník
lorenzova krivka
pulz
rampa
šum
obdĺžnikový
signál
sínusový
TT

Frekvenčný rozsah sinus: 80 MHz

Frekvenčný rozsah obdĺžnik: 30 MHz

Displej: LCD

Frekvenčný rozsah trojuholník: 50 MHz

: DAkkS

Rozmer.: (š x v) 219 mm x 160 mm

Počet kanálov: 2-kanálová

Frekvencia (max.): 80 MHz

Frekvencia (min.): 1 nHz

Vlastnosti: vr. počítadlá frekvencie

Šírka: 219 mm

V: 160 mm

Rozhranie: BNC

Napájanie VDE: 230 V AC

Typ: JT-PSG9080

Na stiahnutie

Datasheet

Datasheet 2468648 Joy-it generátor signálu Kalibrované podľa (DAkkS) 1 nHz - 80 MHz 2-kanálová trojuholník, lorenzova krivka, pulz, rampa,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2468648 Joy-it generátor signálu Kalibrované podľa (DAkkS) 1 nHz - 80 MHz 2-kanálová trojuholník, lorenzova krivka, pulz, rampa,

Popis

Programovateľný generátor signálu PSG9080 môže generovať mnoho rôznych priebehov, ako napr B. Generujte sínusové, štvorcové, trojuholníkové, pulzné a užívateľom definované vlny.

Generátor signálu má veľkorysý frekvenčný rozsah od 1nHz do 80MHz a vzorkovaciu frekvenciu 300 MSa / s.

Kryt je vysoko kvalitný a ponúka protišmykové nožičky, ktoré umožňujú pohodlnú prácu.
Rôzne metódy modulácie signálu, ako napr. B. frekvenčná modulácia, fázová modulácia, amplitúdová modulácia, modulácia šírky impulzu, kľúčovanie frekvenčného posunu už nie sú pre toto zariadenie výzvou.

Integrovaná funkcia merania tiež umožňuje meranie a zobrazovanie frekvencie, periódy a pracovného cyklu externých signálov na obrazovke v reálnom čase.
Ovládanie generátora signálu je veľmi jednoduché, pretože má intuitívne rozloženie tlačidiel a 3,5-palcový farebný LCD displej s vysokým rozlíšením. Rôzne nastavenia je možné uložiť do skupín a tak ich veľmi rýchlo znova vyvolať. Ponuku je možné zobraziť aj v nemčine, angličtine a francúzštine.
