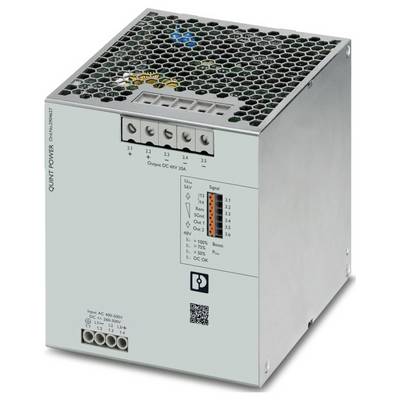

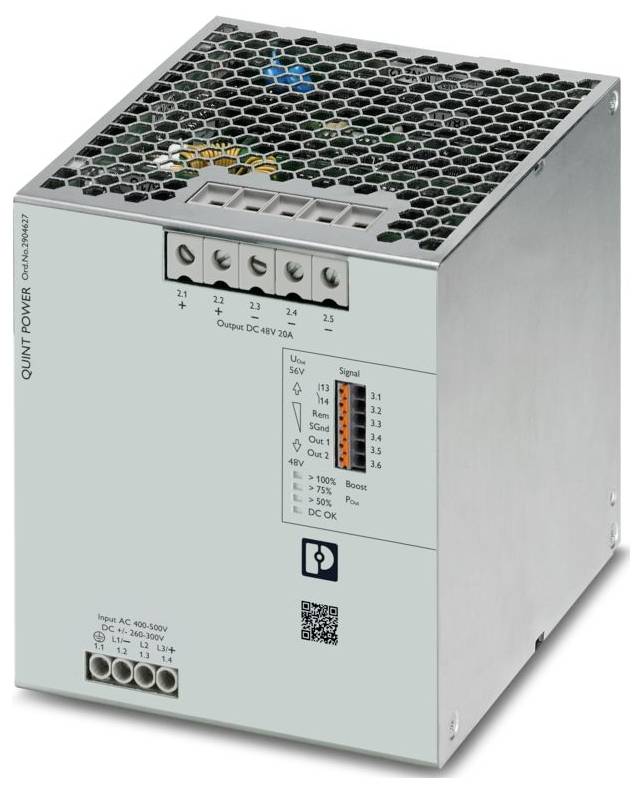

Phoenix Contact QUINT4-PS/3AC/48DC/20 napájanie, 48 V/DC, 20 A, 1217 VA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (467,48 € / kus)
467,48 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: QUINT POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 120 mm
- výška 130 mm
- Hĺbka: 125 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-10
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 5 Hz ... Rezonančné vyhľadávanie 100 Hz 0,7 g, 90 min., rezonančná frekvencia 0,7 g, 90 min. (podľa DNV GL trieda A)
- 5 Hz ... 100 Hz rezonančné vyhľadávanie 2,3 g, 90 min., rezonančná frekvencia 2,3 g, 90 min. (podľa DNV GL trieda C) namontované s UWA 130 - 2901664
- Dĺžka odizolovania: 10 mm
- Prierez flexibilného vodiča min.: 0,5 mm²
- Prierez flexibilného vodiča max.: 1,5 mm²
- Prierez pevného vodiča min.: 0,5 mm²
- Prierez pevného vodiča max.: 1 mm²
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Minimálny uťahovací moment: 1,2 Nm
- Frekvenčný rozsah: 50 Hz ... 60 Hz
- Trieda ochrany: I
- frekvencia 50 Hz.
- Rozsah vstupného napätia: ± 260 V DC ... 300 V DC
- Rozsah vstupného napätia: ± 260 V DC ... 300 V DC -13 % ... +30 %; 520 V jednosmerného prúdu ... 600 V DC -13 % ... +30 % (uzemnenie stredového bodu)
- Nábehový prúd: typicky 1,5 A (pri 25 °C)
- Integrál zapínacieho prúdu (I2t):< 0,06 A2s
- Limit zapínacieho prúdu: 2 A (po 1 ms)
- Doba premostenia výpadku napájania: typicky 26 ms (3x 400 V AC); typicky 26 ms (3x 480 V AC)
- Spotreba prúdu: 2,2 A (±260 V DC); 1,9 A (±300 V DC)
- Menovitý príkon: 1217 VA
- Typický čas spustenia: 300 ms (z REŽIMU SPÁNKU)
- Čas zapnutia:< 1 s
- Výber vhodnej poistky pre ochranu vstupu: 1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms)
- Účinnosť: typicky 95,9 % (400 V AC); typicky 96,2 % (480 V AC)
- Menovité výstupné napätie: 48 V DC
- Rozsah nastavenia výstupného napätia (USet): 48 V DC ... 56 V DC (konštantný výkon)
- Menovitý výstupný prúd (IN): 20 A
- Statické zvýšenie (IStat.Boost): 22,5 A
- Dynamické zvýšenie (IDyn.Boost): 30 A (5 s)
- Selektívne poistkové prerušenie (ISFB): 105 A (15 ms)
- Magnetické bezpečnostné uvoľnenie: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
- Odolnosť proti skratu: áno
- Bezpečnosť pri nečinnosti: áno
- Schopnosť spätného napájania: ≤ 60 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 60 V DC
- Zvyškové zvlnenie:< 50 mVSS (pri nominálnych hodnotách)
- Čas výstupu:< 1 s (UOut = 10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 6 W (400 V striedavého prúdu);< 6 W (480 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 41 W (400 V striedavého prúdu);< 41 W (480 V AC)
- Strata energie v REŽIME SPÁNKU:< 1 W (400 V striedavého prúdu);< 1 W (480 V AC)
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana (sekundárna strana): elektronická; termomagnetická; tepelná
- Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 4 kV (úroveň náročnosti testu 2 - nevyvážený)
- Predvolené: zatvorené (UOut> 0,9 USet)
- Digitálne: 24 V DC 1 A; 30 V AC 0,5 A
- Analógový: 4 mA ... 20 mA ±5 % (záťaž ≤400 Ω)
- Signálna zem SGnd: Referenčný potenciál pre Out1, Out2 a Rem
- Počet fáz: 3
- Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 2,4 kV AC (jednotková skúška)
- Spínacia frekvencia: 32,00 kHz ... 100,00 kHz (pomocný meničový stupeň); 55,00 kHz ... 300,00 kHz (hlavný meničový stupeň); 25,00 kHz ... 500,00 kHz (stupňovaná korekcia účinníka)
- MTBF (IEC 61709, SN 29500):> 851 000 hodín (25 °C);> 519 000 hodín (40 °C);> 237 000 hodín (60 °C)
- Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
- Prúd: 20 A
- Teplota: 25 °C
- Čas: 218000 hodín
- Doplňujúci text: Úroveň závažnosti testu 2
- Montážny rozmer: Montážny rozmer
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Kov
- Materiál krytu: nehrdzavejúca oceľ X6Cr17
- Povrchová úprava bočného panela: Hliník
- Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, dbajte na zníženie výkonu)
- Klimatická trieda: 3K3 (podľa EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 11 ms, 15 g, na priestorový smer (podľa IEC 60068-2-27)
- Dočasný kód: T4 (-25 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 č. 61010-1-12; CAN/CSA-C22.2 č. 61010-2-201
- SIQ: Schéma CB (IEC 61010-1, IEC 61010-2-201)
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3; EN 61000-6-4
- Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Emisie riadené DNV GL: Emisie riadené DNV GL
- DNV: Trieda B
- Rušivé vyžarovanie DNV GL: Rušivé vyžarovanie DNV GL
- Statický výboj: Statický výboj
- Kontaktný výboj: 8 kV (úroveň náročnosti testu 4)
- Výboj vo vzduchu: 15 kV (úroveň náročnosti testu 4)
- Poznámka: Kritérium A: 0,5 / 1 obdobie
- Kritérium B: 5 / 50 / 250 období
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 1000 A/m
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Vstup/Výstup/Signál: nevyvážený
- Napätie: 2,5 kV
- Magnetické pole s energeticky závislou frekvenciou: Magnetické pole s energeticky závislou frekvenciou
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Pulzné magnetické pole: Pulzné magnetické pole
- Asymetrické vedené rušenia: Asymetrické vedené rušenia
- Testovacia úroveň 1: 100 kHz
- Testovacia úroveň 2: 1 MHz
- Testovacia úroveň 3: 1,5 kHz 15 kHz (testovacia úroveň 4)
- Testovacia úroveň 4: 15 kHz 150 kHz (testovacia úroveň 4)
- Testovacia úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testovacia úroveň 4)
- Testovacia úroveň 6: 16,7 Hz 50 Hz 60 Hz (testovacia úroveň 4)
- Tlmená oscilačná vlna: Tlmená oscilačná vlna
- Vstup, výstup (úroveň testu 1): 100 kHz 1 MHz (úroveň náročnosti testu 3 - vyvážený)
- Vstup, výstup (úroveň testu 2): 10 MHz (úroveň náročnosti testu 3 - nevyvážený)
- Vstup, výstup (úroveň testu 3): 100 kHz 1 MHz (úroveň náročnosti testu 3 - nevyvážený)
- Signály (úroveň testu 1): 100 kHz 1 MHz (úroveň náročnosti testu 3 - symetrické)
- Signály (úroveň testu 2): 100 kHz 1 MHz (úroveň náročnosti testu 3 - nevyvážené)
- Tlmené oscilujúce magnetické pole: Tlmené oscilujúce magnetické pole
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -40 °C
- Železničné aplikácie: EN 50121-3-2; EN 50121-5; IEC 62236-3-2; IEC 62236-5
- Riadiaci vstup (konfigurovateľný) Rem: Výstupný výkon ZAP/VYP (REŽIM SPÁNKU)
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Typ siete: Hviezdna sieť
- Typické národné sieťové napätie: 400 V AC; 480 V AC
- Typ napájacieho napätia: DC
- Frekvenčný rozsah striedavého prúdu: 50 Hz ... 60 Hz -10 % ... +10 %
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz -10 % ... +10 %
- Ochranné obvody: Ochrana pred prepätím | Varistor, plynová výbojka
- Účinník (cos phi): 0,95
- Výber vhodnej poistky na ochranu vstupu: ≥ 1000 V DC
- Zvodový prúd do PE:< 3,5 mA; 1 mA (550 V AC, 60 Hz)
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 60 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 0,5 % (rozloženie statické záťaže 10 % ... 90 %;< 2 % (dynamická zmena zaťaženia 10 % ... 90 % (10 Hz));< 0,25 % (zmena vstupného napätia ±10 %)
- Výstupný výkon: 960 W; 1080 W; 1440 W
- Crest faktor: typ. 1,67 (400 V AC); typ. 1,63 (480 V striedavého prúdu)
- Výstup signálu 1 (konfigurovateľný): Výstup signálu 1 (konfigurovateľný)
- Výstup signálu 2 (konfigurovateľný): Výstup signálu 2 (konfigurovateľný)
- Signálne relé 13/14 (konfigurovateľné): Signálne relé 13/14 (konfigurovateľné)
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, min.: 0,2 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, max.: 0,75 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovou objímkou bez plastovej objímky, min.: 0,2 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovou objímkou bez plastovej objímky, max.: 1,5 mm²
- Minimálny prierez vodiča AWG: 20
- Prierez vodiča AWG max: 16
- Maximálny uťahovací moment: 1,5 Nm
- Výstupný signál: Výstupný signál
- Výstup:> 100 % (LED svieti žlto, výstupný výkon)> 960 W);> 75 % (LED svieti na zeleno, výstupný výkon)> 720 W);> 50 % (LED svieti na zeleno, výstupný výkon)> 480 W)
- Výstup:> 0,9 x USet (LED dióda svieti nazeleno);< 0,9 x USet (LED dióda bliká na zeleno)
- Výstupné izolačné napätie/PE: 0,5 kV DC (typová skúška); 0,5 kV DC (jednotková skúška)
- Vstupné izolačné napätie/PE: 3,5 kV AC (typová skúška); 2,4 kV AC (jednotková skúška)
- Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
- Montážna vzdialenosť vpravo/vľavo: 5 mm / 5 mm
- Montážna vzdialenosť hore/dole: 50 mm / 50 mm
- Norma - Obmedzenie harmonických prúdov siete: EN 61000-3-2
- Norma - Elektrická bezpečnosť: IEC 61010-2-201 (SELV)
- Norma - Ochranné veľmi nízke napätie: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Norma - Bezpečné oddelenie: IEC 61558-2-16; IEC 61010-2-201
- Norma - Bezpečnosť meracích, riadiacich, regulačných a laboratórnych zariadení: IEC 61010-1
- Norma - Bezpečnosť transformátorov: EN 61558-2-16
- Nabíjanie batérie: DIN 41773-1
- Schválenie - Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 4000 m)
- Schválenia UL: UL Listed UL 61010-1; UL 121201 a CSA C22.2 č. 213-17 Trieda I, Oddiel 2, Skupiny A, B, C, D T4 (Nebezpečné prostredie)
- Požiadavky EMC pre napájanie: IEC 61850-3 (G,H); EN 61000-6-5 (rozvádzače)
- Harmonické prúdy: Harmonické prúdy
- Blikanie: Blikanie
- Počet periód: 0,5 / 1 / 5 / 50 / 250 periód
- Tlmené sínusové vlny (prstencová vlna): Tlmené sínusové vlny (prstencová vlna)
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
400 V/AC
260 V/DC
- Vstupné napätie (max.)
500 V/AC
600 V/DC
- Výstupný prúd (max.)
20 A
- Výstupný prúd (max.) - zaokrúhlený
20 A
1217 VA
- Fáza
3
- Výstupné napätie (max.)
48 V/DC
- Pripojenie
skrutkovací
Push-in pripojenie pružinovou svorkou
- Rozmer.
(d x š x v) 125 x 120 x 130 mm
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
60 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
2904627
- Obsah
1 ks
- Šírka
120 mm
- V
130 mm
- Dĺžka
125 mm
IP20
- Typ
QUINT4-PS/3AC/48DC/20
- Hĺbka
125 mm
- Montážna výška
130 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579825 Phoenix Contact QUINT4-PS/3AC/48DC/20 napájanie, 48 V/DC, 20 A, 1217 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579825 Phoenix Contact QUINT4-PS/3AC/48DC/20 napájanie, 48 V/DC, 20 A, 1217 VA
Popis
Primárny spínaný zdroj QUINT POWER, skrutkové svorky, montáž na DIN lištu, vstup: 3-fázový, výstup: 48 V DC / 20 A
