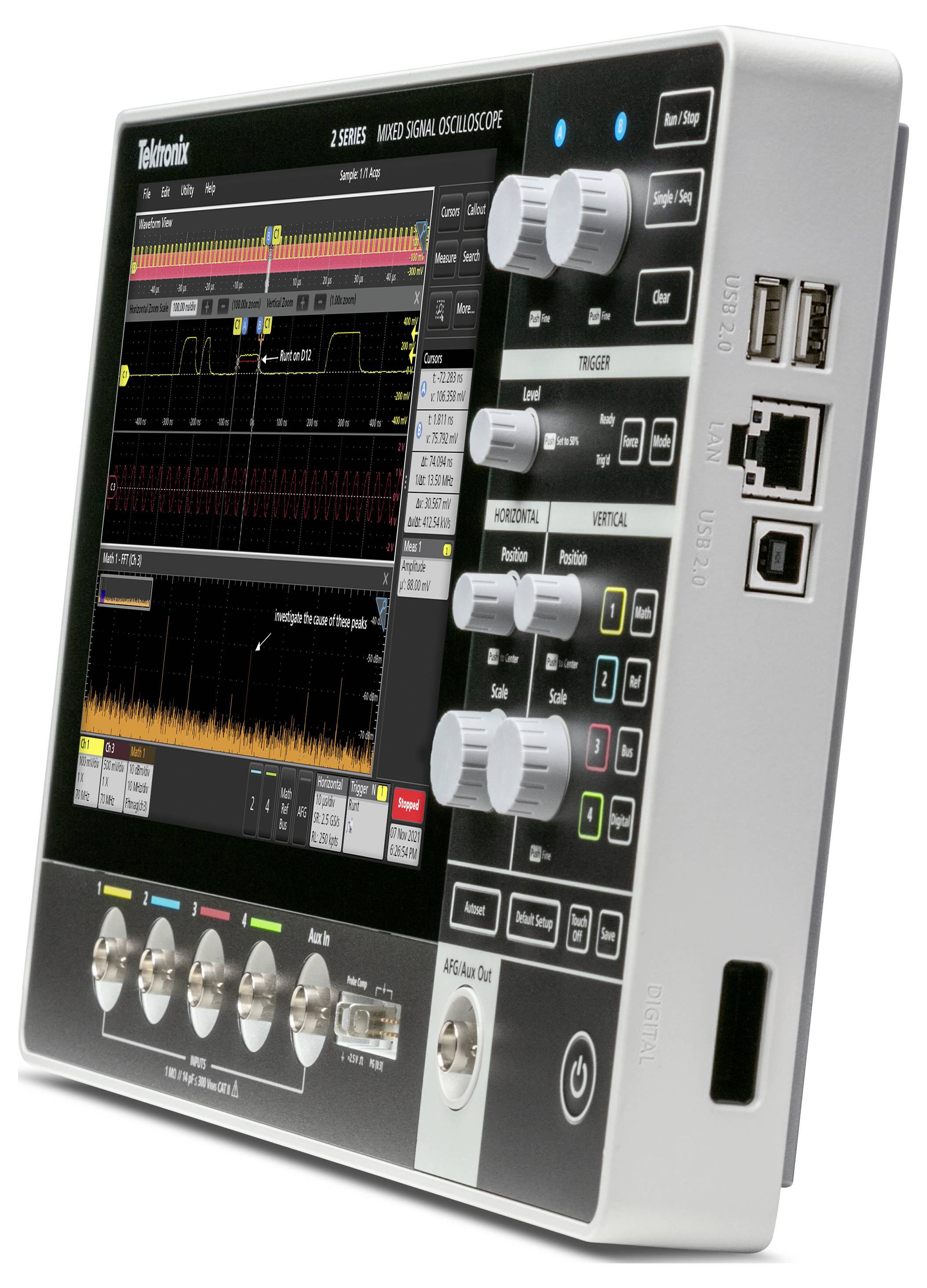

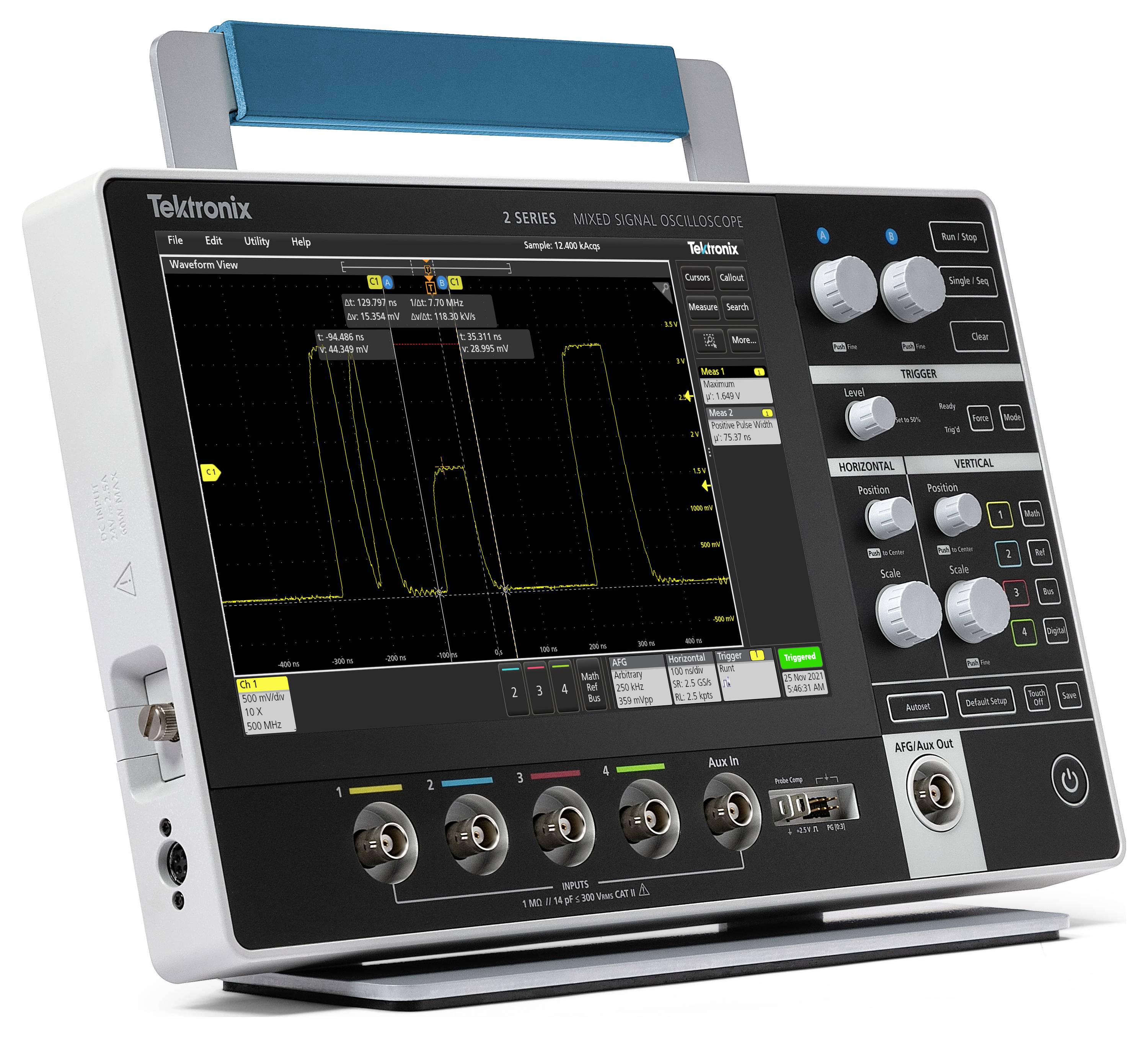

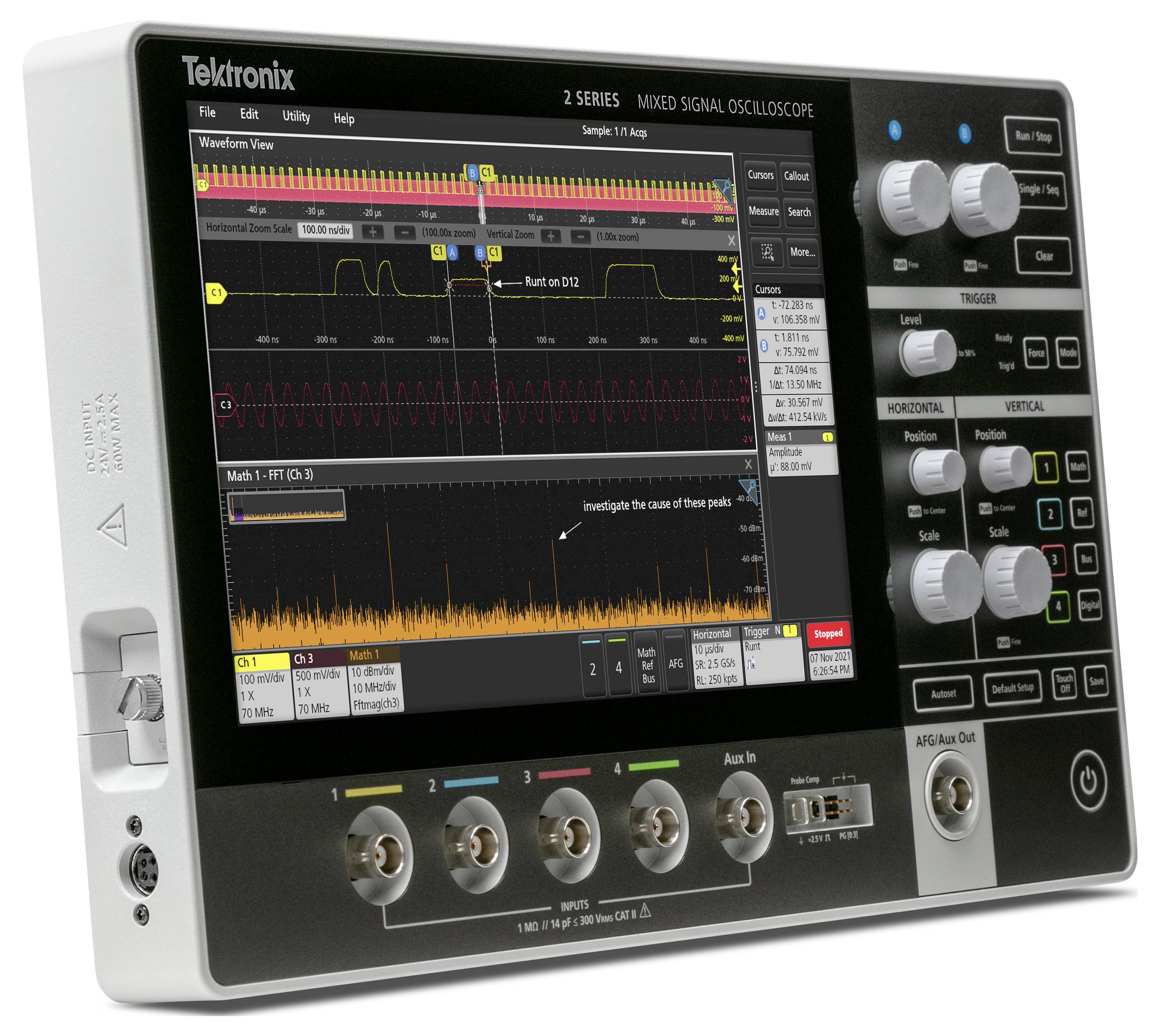

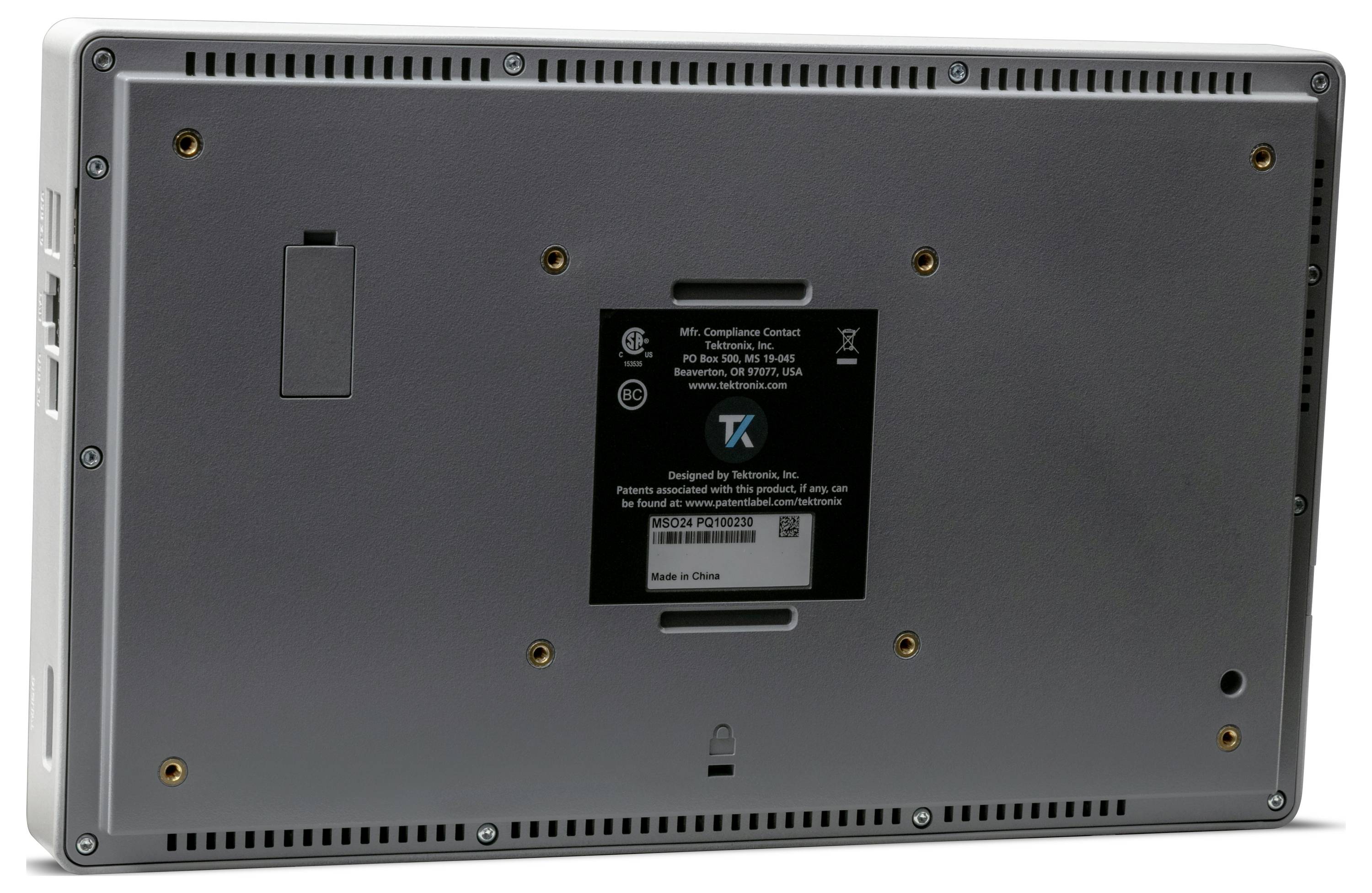

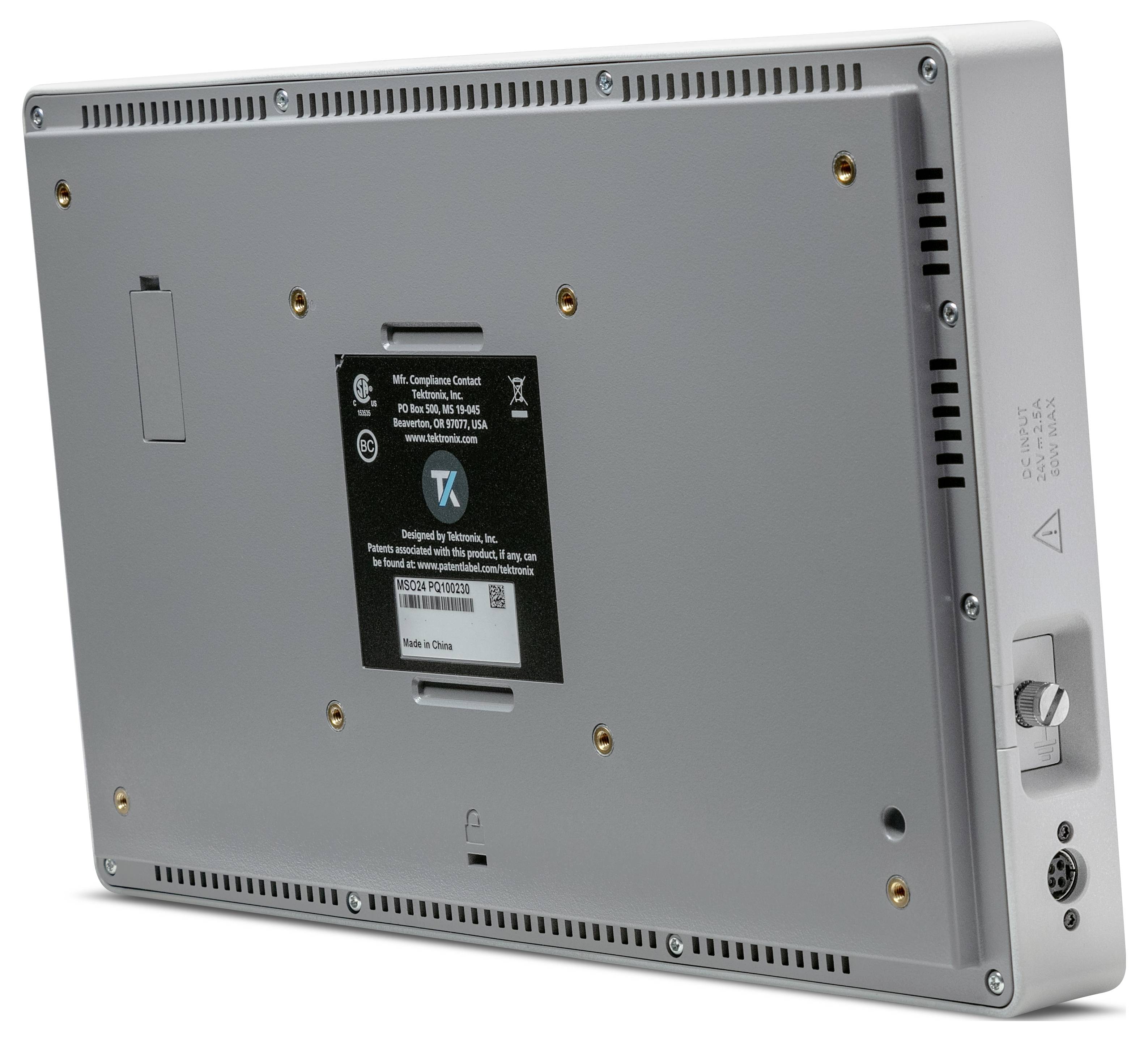

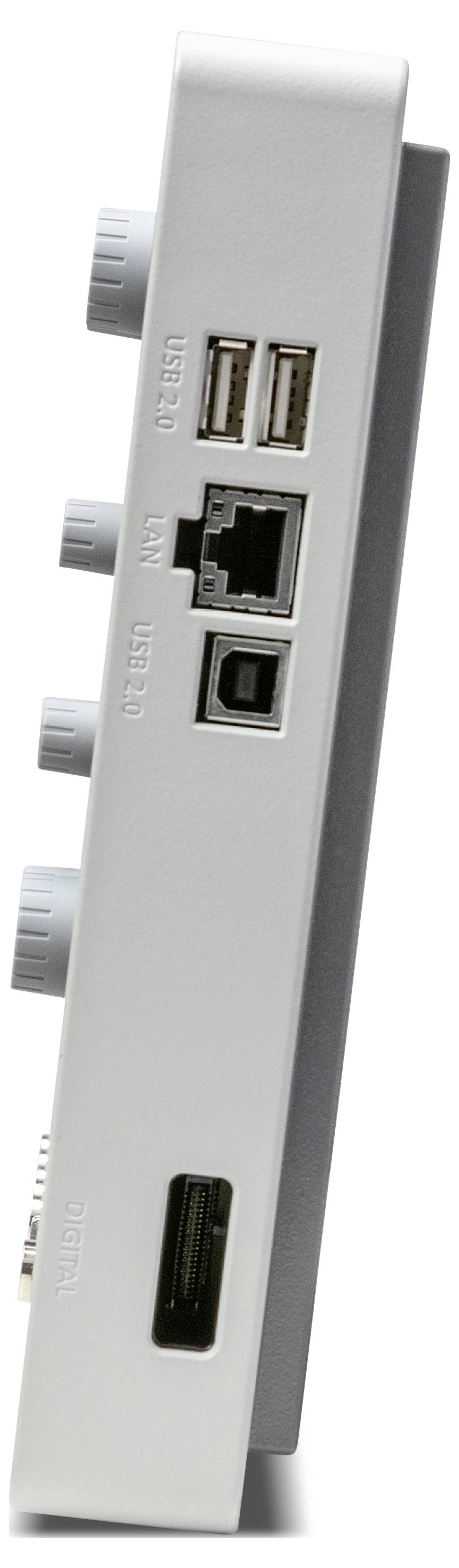

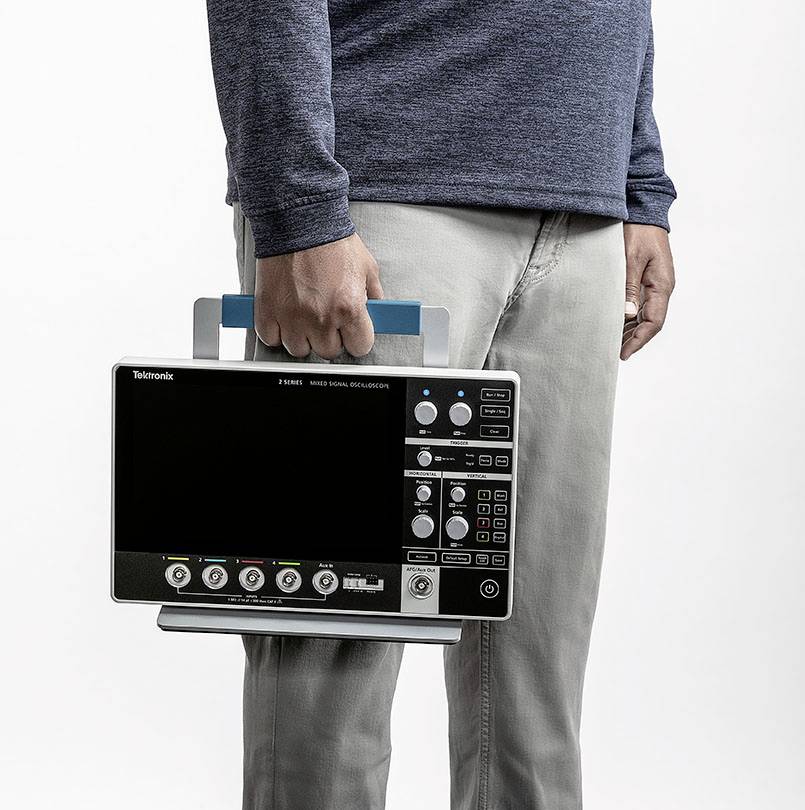

Tektronix MSO24-EDU 2-BW-200 digitálny osciloskop 200 MHz 1.25 GSa/s 10000 kpts digitálne pamäťové médium (DSO) 1 ks
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (3 971,54 € / kus)
3 971,54 €
bez DPH.
Doprava zadarmo
Tento produkt je k dispozícii len pre vybranú skupiny zákazníkov
Hlavné benefity
Osciloskop so zmiešaným signálom, 4 kanál, 200 MHz pre vzdelávanie vrátane 5-ročnej celkovej ochrany
- šírku pásma200 MHz
- 4 kanály
- vzorkovacia frekvencia 1,25 GS/s všetky kanály
Technické parametre
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
200 MHz
- Vzorkovacej frekvencie na kanál
1.25 GSa/s
- Veľkosť obrazovky
10.1 Zoll (25.65 mm)
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
- Počet analógových vstupov
4
bez certifikátu
- Vertikálna odchýlka
8 bit
- Vstupná impedancia
1 MOhm
- Vstupné napätie
4 mV - 10 V
- Napájanie
100 - 240 V
- Rozmer.
(d x š x v) 40.4 x 344 x 210 mm
- Hmotnosť
450 g
- Počet digitálnych vstupov max.
16
- Displej
TFT 1280 x 800 Pixel
- Šírka
344 mm
- V
210 mm
- Dĺžka
40.4 mm
- Rozhranie
USB
- Hĺbka pamäte na kanál (Mpts)
10000 kpts
- Typ
MSO24-EDU 2-BW-200
Na stiahnutie
Datasheet
Datasheet 3385094 Tektronix MSO24-EDU 2-BW-200 digitálny osciloskop 200 MHz 1.25 GSa/s 10000 kpts digitálne pamäťové médium (DSO) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3385094 Tektronix MSO24-EDU 2-BW-200 digitálny osciloskop 200 MHz 1.25 GSa/s 10000 kpts digitálne pamäťové médium (DSO) 1 ks
Popis

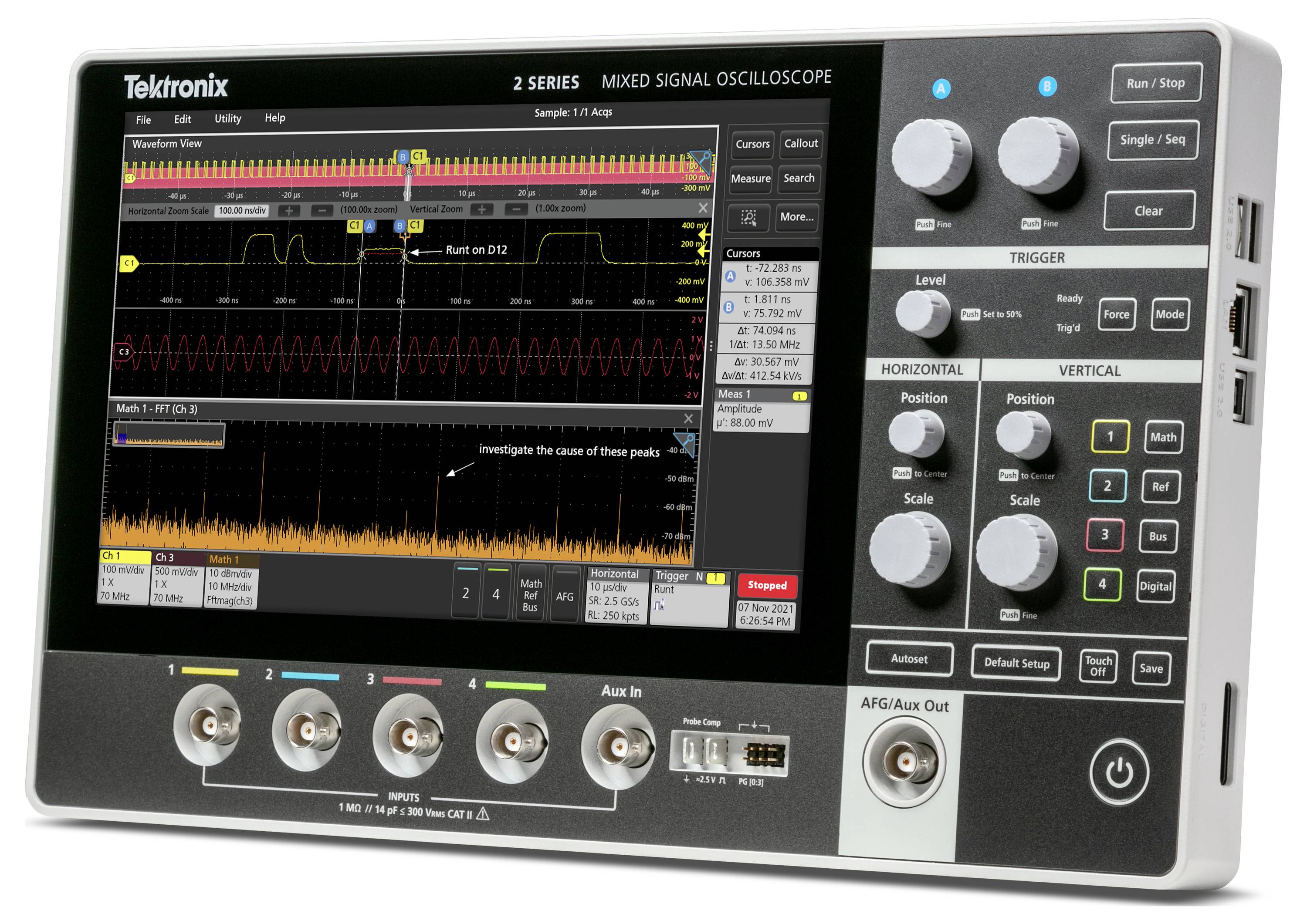

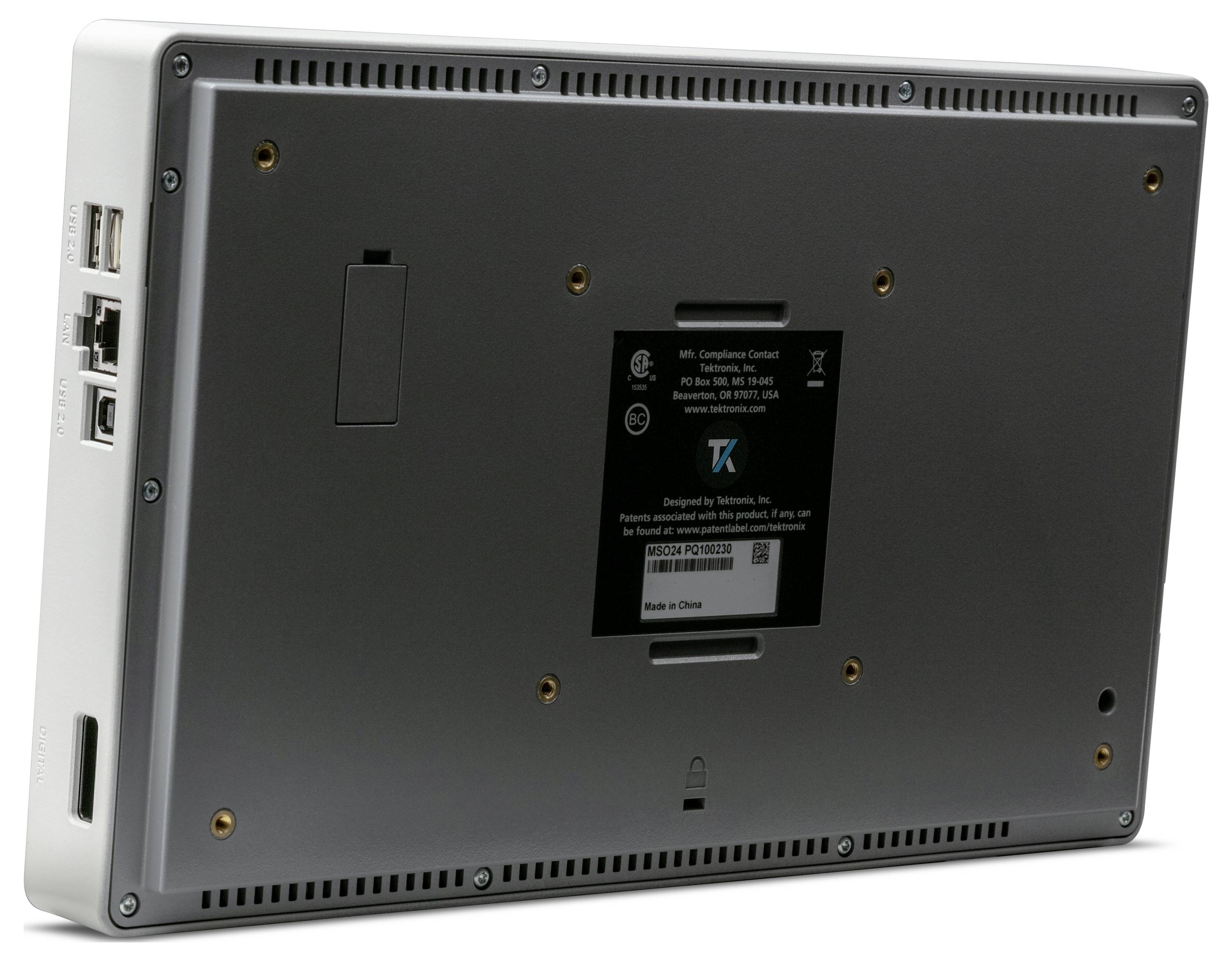

Kompaktný a všestranný osciloskop pre každodenné ladenie
MSO Series 2 obsahuje 4 analógové kanály, šírku pásma 200 MHz, vzorkovaciu rýchlosť 1,25 GS/s, 16-kanálový MSO, 50 MHz AFG, 4-bitový digitálny bitový generátor, pohodlné spúšťanie a dekódovanie protokolu – to všetko v jednom kompaktnom tvare krytu s Hrúbka 1,5". MSO Series 2 je osciloskop pre elektronické ladenie a testovanie, bez ohľadu na to, kde pracujete.
S kapacitnou dotykovou obrazovkou a vysoko intuitívnym užívateľským rozhraním navrhnutým špeciálne pre dotykové ovládanie je MSO Series 2 súčasťou oceňovaných osciloskopov novej generácie Tektronix. Zdieľané používateľské rozhranie a programové rozhranie uľahčujú používanie akéhokoľvek osciloskopu Tektronix novej generácie.

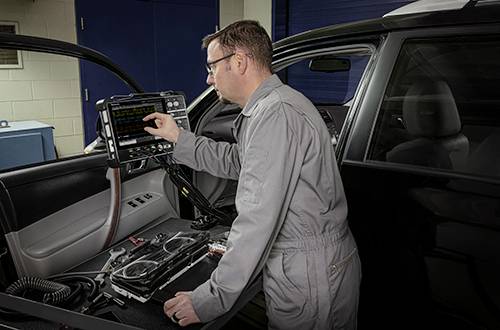

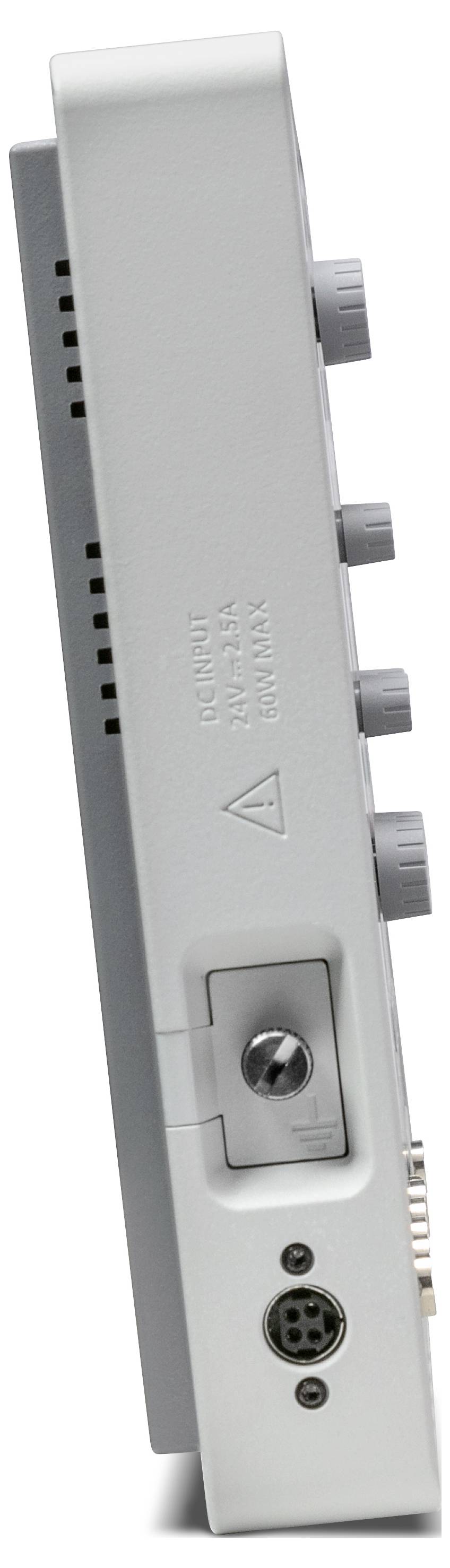

Voliteľná batériová súprava rozširuje možnosti prístroja tak, že rovnaké zariadenie používané v laboratóriu je možné použiť aj v teréne.
Veľké portfólio kompatibilných sond a premyslená sada príslušenstva robí z MSO Series 2 najvýkonnejšie a najuniverzálnejšie zariadenie vo svojej triede, vhodné pre široké spektrum aplikácií.

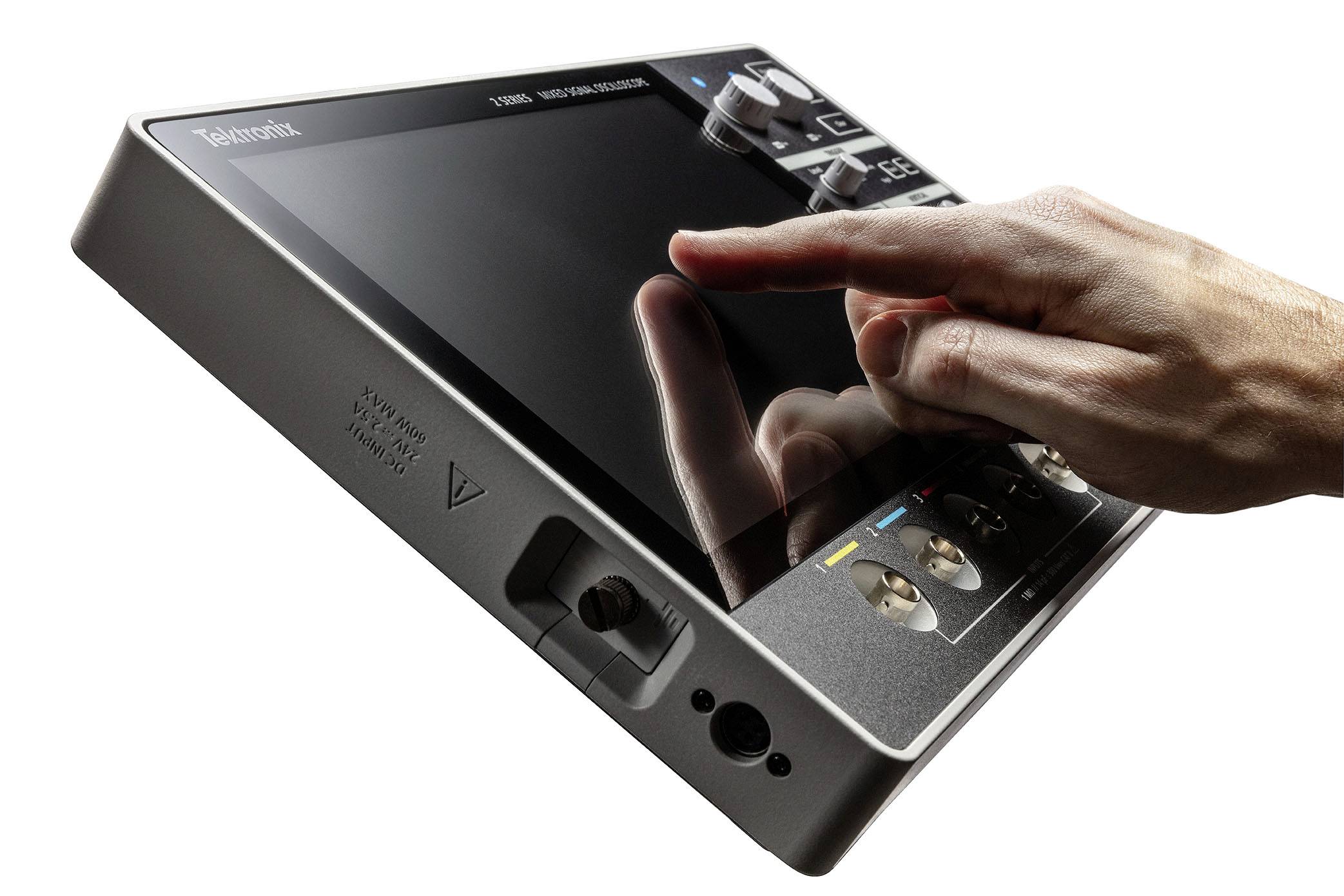

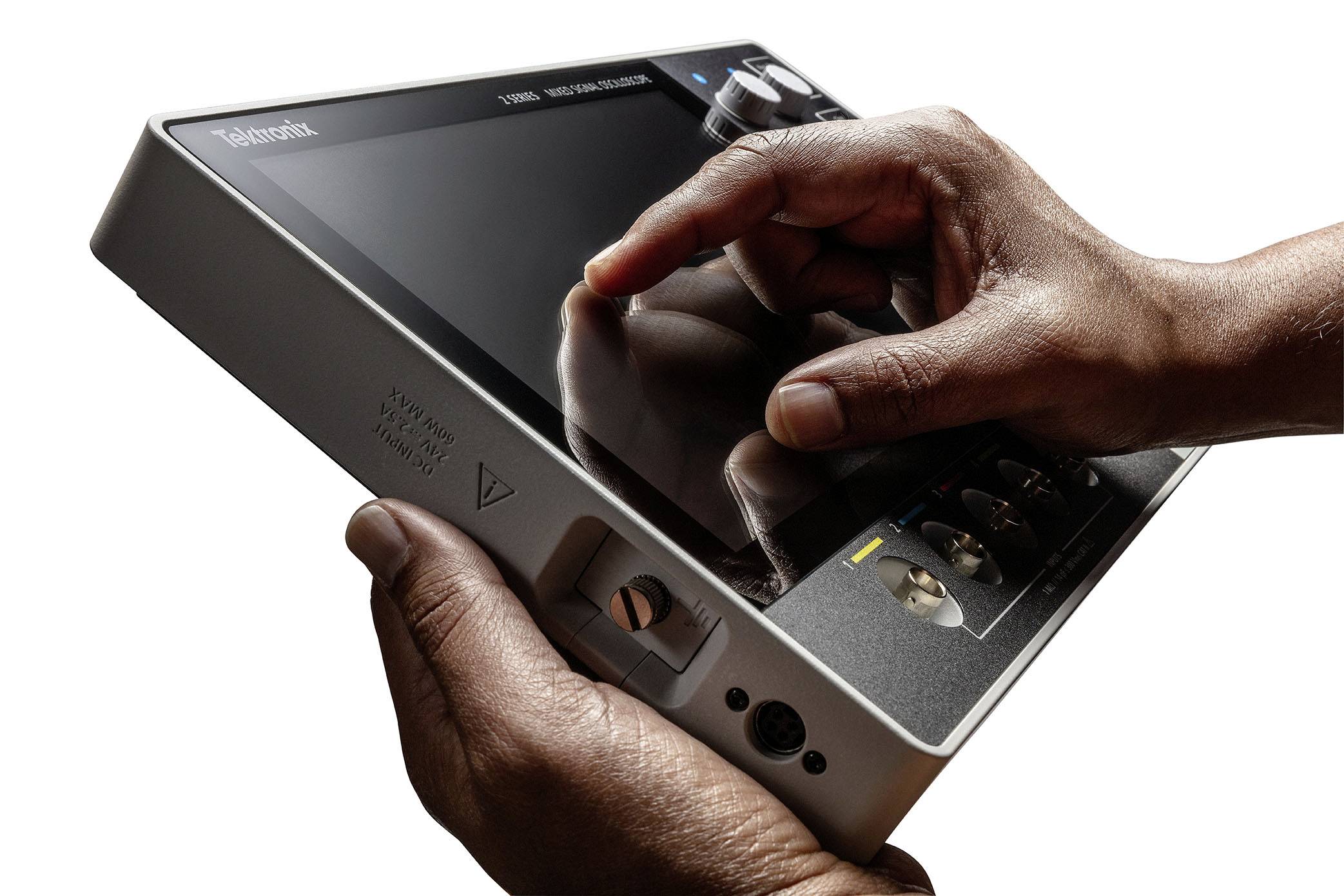

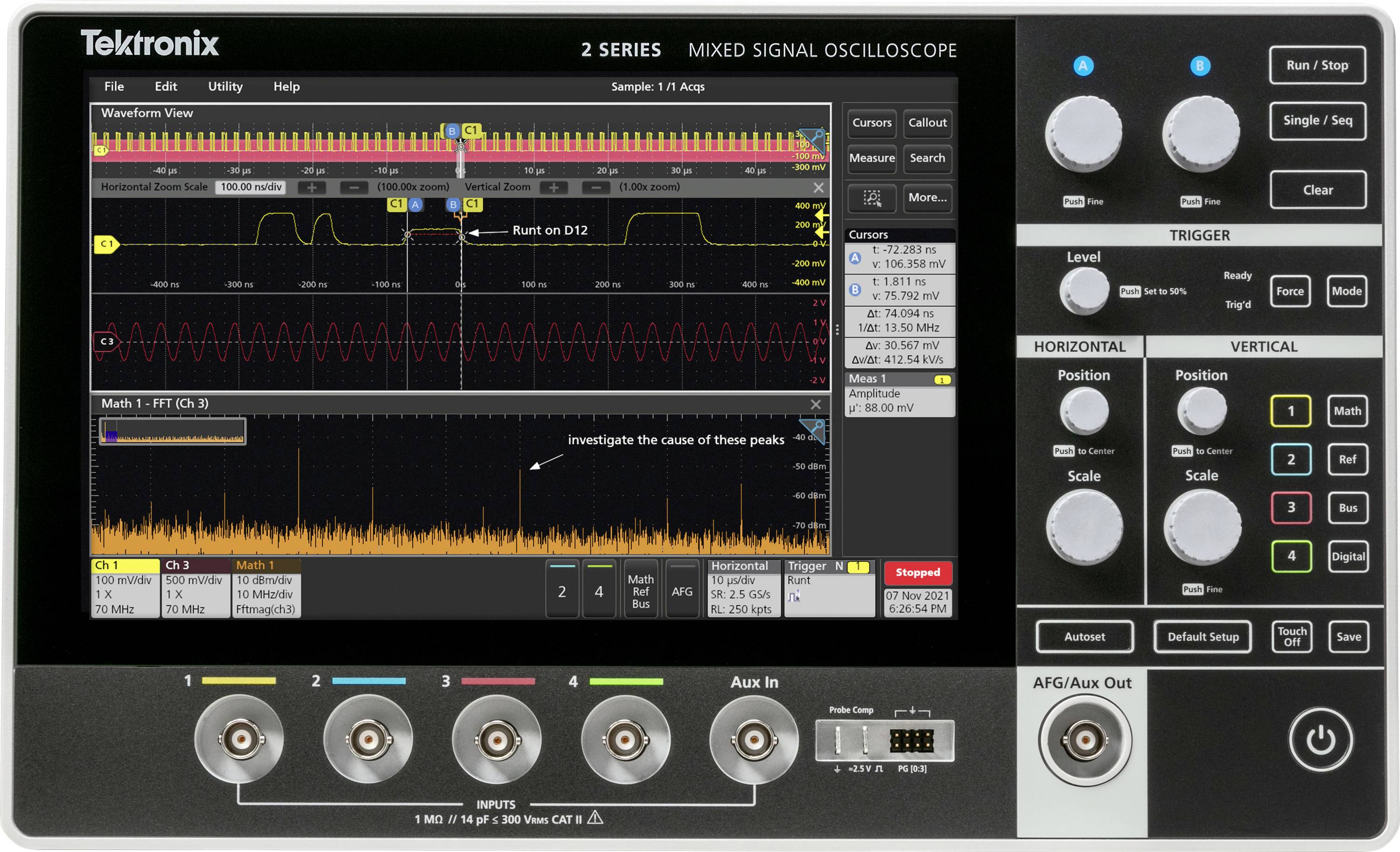

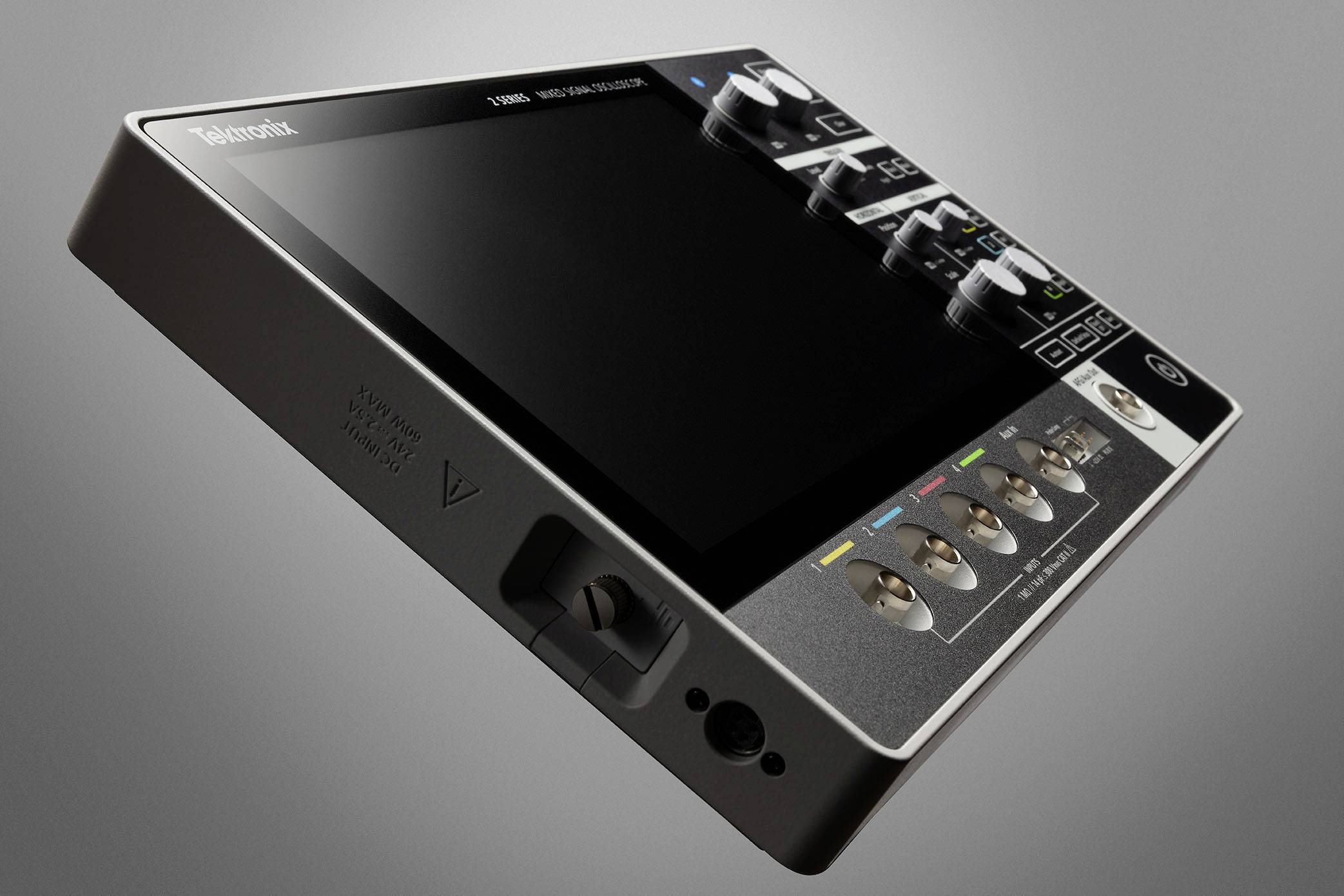

Intuitívny dotykový displej so zjednodušeným predným panelom
MSO Series 2 obsahuje rovnaké ocenené používateľské rozhranie ako osciloskopy Tektronix vyššej triedy a podporuje interakcie s dotykovou obrazovkou, ako by ste očakávali od spotrebiteľského zariadenia s dotykovým ovládaním.
Potiahnutím kriviek doľava/doprava alebo nahor/nadol upravíte horizontálnu a vertikálnu polohu alebo posúvate zväčšené zobrazenie
Zovretím alebo roztiahnutím prstov môžete zmeniť mierku alebo priblížiť/oddialiť horizontálne alebo vertikálne.
Potiahnutím prstom z pravej strany obrazovky zobrazíte panel s výsledkami alebo potiahnutím zhora nadol zobrazíte ponuky v ľavej hornej časti obrazovky.

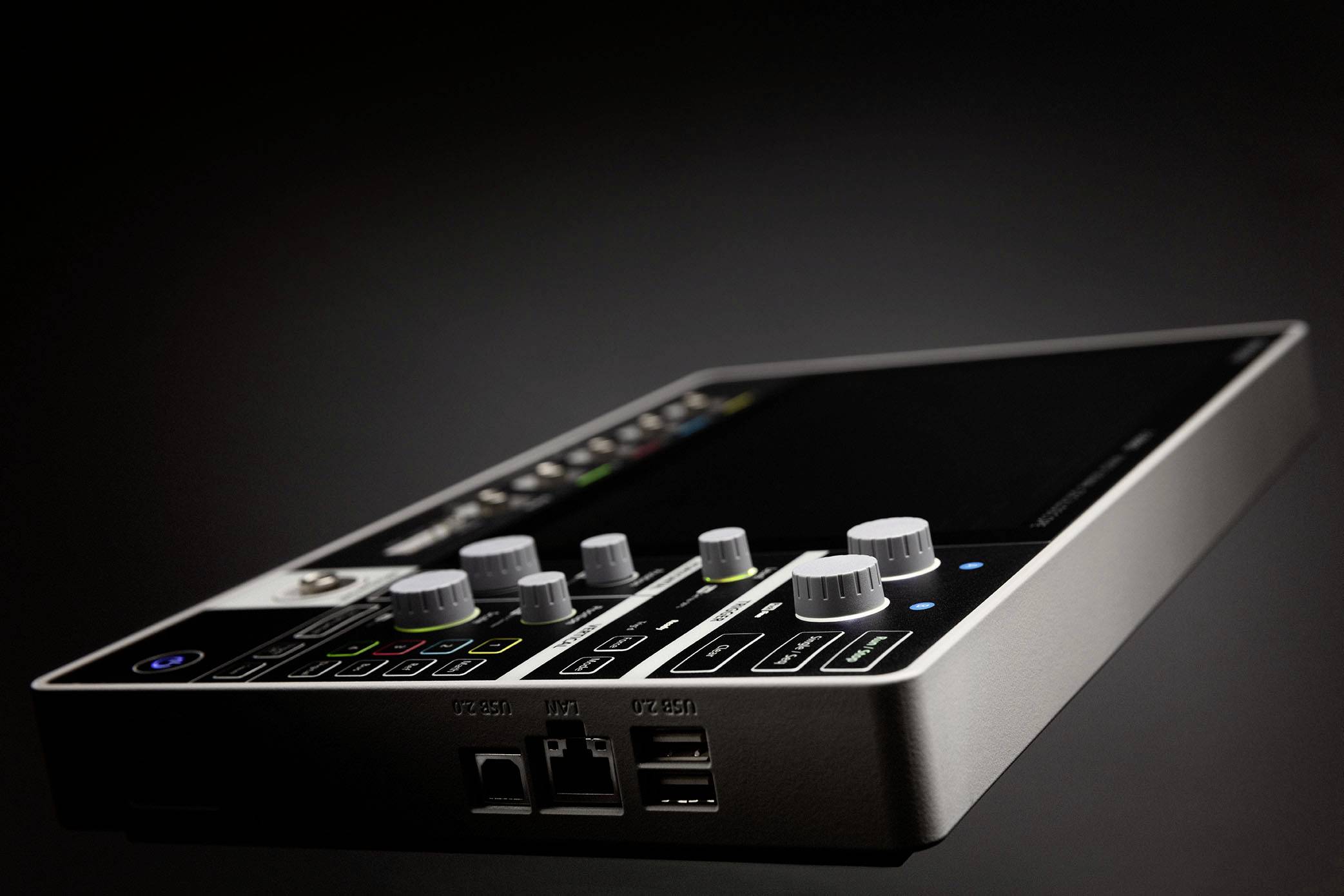

Zjednodušený predný panel obsahuje tlačidlá a gombíky s farebne odlíšenými kruhovými LED svetlami pre rýchly prístup a jednoduché nastavenie najčastejšie používaných nastavení zariadenia.
Vďaka technológii membránových spínačov je robustný, vhodný na použitie v drsnom prostredí a ľahko sa čistí.
Kombinácia optimalizovaného predného panela a intuitívneho dotykového rozhrania umožňuje každému novému technikovi porozumieť zariadeniu a používať ho nezávisle.
Okrem toho je podporovaná myš a klávesnica USB, ktoré možno použiť ako tretí spôsob interakcie so zariadením.
Extrémne užívateľsky prívetivé rozhranie s komplexnou analýzou pre rýchly prehľad Užívateľské rozhranie MSO Series 2 bolo od základov navrhnuté pre dotykové ovládanie. Všetky kľúčové informácie sú prezentované ako séria odznakov s vizuálnymi podnetmi na zobrazenie asociácií. Jediným klepnutím získate okamžitý prístup ku konfigurácii zariadenia alebo správe kriviek.
MSO Series 2 obsahuje revolučný nový režim zobrazenia v tejto triede, režim Stack. Tradične sa všetky tvary kriviek prekrývali na mriežke obrazovky, čo viedlo k nežiaducim kompromisom.
Vertikálna mierka a poloha každého tvaru vlny musia byť nastavené tak, aby sa neprekrývali, čo vedie k tomu, že sa používa len malé percento rozsahu ADC, čo vedie k nepresným meraniam.
Úprava vertikálnej mierky tvaru vlny a polohy tvaru vedie k prekrývaniu, čo sťažuje rozlíšenie detailov na jednom tvare.
V režime vrstveného zobrazenia má každý priebeh svoju vlastnú vrstvu (dodatočnú mriežku), ktorá predstavuje celý rozsah ADC pre maximálnu viditeľnosť a presnosť. Okrem toho môžu byť skupiny kanálov prekryté, aby sa umožnilo vizuálne porovnanie signálov.
MSO Series 2 ponúka komplexnú sadu štandardných analytických nástrojov vrátane:
Tvar vlny a kurzory na obrazovke s užívateľsky voliteľnou polohou čítania
37 automatizovaných meraní so štatistikou meraní a hradlovaním, s možnosťou pridania neobmedzeného počtu meraní, navigácie z jednej udalosti k ďalšej a okamžitého zobrazenia minimálneho alebo maximálneho výsledku
Základná a pokročilá matematika priebehov vrátane manipulácie s ľubovoľnými rovnicami.
Základná FFT analýza s možnosťami zobrazenia magnitúdy alebo fázy, viacerými možnosťami prispôsobenia typu okna, hradlovania a jednotiek.
Veľký displej MSO Series 2 ponúka dostatok priestoru nielen pre znázornenie signálov, ale aj pre grafy, tabuľky výsledkov meraní, tabuľky dekódovania zberníc a ďalšie. Rôzne zobrazenia môžete približovať, odďaľovať a presúvať tak, ako to najlepšie vyhovuje vašej aplikácii.
spúšťanie
Detekcia chyby zariadenia je len prvým krokom. Na určenie príčiny je potrebné udalosť zaznamenať. MSO Series 2 obsahuje celú sadu pokročilých spúšťačov vrátane runt, logiky, šírky impulzu, spúšťača, časového limitu, času vzostupu/klesania, nastavenia a podržania, sériového paketu a paralelných dát, ktoré možno použiť na zachytenie zložitých zriedkavých udalostí.
Reagovať na udalosť
Vstavaná funkcia zariadenia „Reagovať na udalosť...“ umožňuje používateľom nastaviť osciloskop tak, aby reagoval na konkrétne akcie, keď nastane určitý stav, napríklad porucha. B. nastane spúšťacia udalosť, chyba limitu merania, udalosť vyhľadávania alebo test masky. To umožňuje jednoduché zaznamenávanie a analýzu zriedkavých udalostí.
navigácia a vyhľadávanie
S dĺžkou záznamu až 10 miliónov bodov je možné zachytiť mnoho udalostí, dokonca aj tisíce sériových paketov, v jednej operácii pri zachovaní vysokého rozlíšenia potrebného na zväčšenie konkrétnych detailov signálu.
Vyhľadávanie konkrétnej udalosti vo veľkom súbore údajov o signáloch môže byť veľmi časovo náročné bez správnych vyhľadávacích nástrojov.
Funkcia vyhľadávania umožňuje vo vašich nahrávkach automaticky vyhľadávať udalosti definované používateľom. Všetky výskyty udalosti sú označené vyhľadávacími značkami, aby sa uľahčila navigácia. Typy vyhľadávania zahŕňajú okraj, šírku impulzu, časový limit, runt, okno, logiku, nastavenie a podržanie, čas vzostupu/klesnutia a obsah paketov paralelnej/sériovej zbernice. Môžete tiež rýchlo prejsť na minimálnu a maximálnu hodnotu výsledkov vyhľadávania.
popisky
Dokumentovanie výsledkov a metód testov je dôležité pri zdieľaní údajov s tímom, neskoršom opätovnom vytváraní meraní alebo poskytovaní zákazníckych správ.
Niekoľkými ťuknutiami na obrazovku môžete vytvoriť toľko vlastných popisov, koľko potrebujete na zdokumentovanie konkrétnych podrobností o priebehoch. Pre každý popis môžete prispôsobiť text, polohu, farbu, veľkosť písma a typ písma.
Tento text bol preložený strojovo.
MSO Series 2 obsahuje 4 analógové kanály, šírku pásma 200 MHz, vzorkovaciu rýchlosť 1,25 GS/s, 16-kanálový MSO, 50 MHz AFG, 4-bitový digitálny bitový generátor, pohodlné spúšťanie a dekódovanie protokolu – to všetko v jednom kompaktnom tvare krytu s Hrúbka 1,5". MSO Series 2 je osciloskop pre elektronické ladenie a testovanie, bez ohľadu na to, kde pracujete.
S kapacitnou dotykovou obrazovkou a vysoko intuitívnym užívateľským rozhraním navrhnutým špeciálne pre dotykové ovládanie je MSO Series 2 súčasťou oceňovaných osciloskopov novej generácie Tektronix. Zdieľané používateľské rozhranie a programové rozhranie uľahčujú používanie akéhokoľvek osciloskopu Tektronix novej generácie.
Voliteľná batériová súprava rozširuje možnosti prístroja tak, že rovnaké zariadenie používané v laboratóriu je možné použiť aj v teréne.
Veľké portfólio kompatibilných sond a premyslená sada príslušenstva robí z MSO Series 2 najvýkonnejšie a najuniverzálnejšie zariadenie vo svojej triede, vhodné pre široké spektrum aplikácií.
Intuitívny dotykový displej so zjednodušeným predným panelom
MSO Series 2 obsahuje rovnaké ocenené používateľské rozhranie ako osciloskopy Tektronix vyššej triedy a podporuje interakcie s dotykovou obrazovkou, ako by ste očakávali od spotrebiteľského zariadenia s dotykovým ovládaním.
Potiahnutím kriviek doľava/doprava alebo nahor/nadol upravíte horizontálnu a vertikálnu polohu alebo posúvate zväčšené zobrazenie
Zovretím alebo roztiahnutím prstov môžete zmeniť mierku alebo priblížiť/oddialiť horizontálne alebo vertikálne.
Potiahnutím prstom z pravej strany obrazovky zobrazíte panel s výsledkami alebo potiahnutím zhora nadol zobrazíte ponuky v ľavej hornej časti obrazovky.
Zjednodušený predný panel obsahuje tlačidlá a gombíky s farebne odlíšenými kruhovými LED svetlami pre rýchly prístup a jednoduché nastavenie najčastejšie používaných nastavení zariadenia.
Vďaka technológii membránových spínačov je robustný, vhodný na použitie v drsnom prostredí a ľahko sa čistí.
Kombinácia optimalizovaného predného panela a intuitívneho dotykového rozhrania umožňuje každému novému technikovi porozumieť zariadeniu a používať ho nezávisle.
Okrem toho je podporovaná myš a klávesnica USB, ktoré možno použiť ako tretí spôsob interakcie so zariadením.
Extrémne užívateľsky prívetivé rozhranie s komplexnou analýzou pre rýchly prehľad Užívateľské rozhranie MSO Series 2 bolo od základov navrhnuté pre dotykové ovládanie. Všetky kľúčové informácie sú prezentované ako séria odznakov s vizuálnymi podnetmi na zobrazenie asociácií. Jediným klepnutím získate okamžitý prístup ku konfigurácii zariadenia alebo správe kriviek.
MSO Series 2 obsahuje revolučný nový režim zobrazenia v tejto triede, režim Stack. Tradične sa všetky tvary kriviek prekrývali na mriežke obrazovky, čo viedlo k nežiaducim kompromisom.
Vertikálna mierka a poloha každého tvaru vlny musia byť nastavené tak, aby sa neprekrývali, čo vedie k tomu, že sa používa len malé percento rozsahu ADC, čo vedie k nepresným meraniam.
Úprava vertikálnej mierky tvaru vlny a polohy tvaru vedie k prekrývaniu, čo sťažuje rozlíšenie detailov na jednom tvare.
V režime vrstveného zobrazenia má každý priebeh svoju vlastnú vrstvu (dodatočnú mriežku), ktorá predstavuje celý rozsah ADC pre maximálnu viditeľnosť a presnosť. Okrem toho môžu byť skupiny kanálov prekryté, aby sa umožnilo vizuálne porovnanie signálov.
MSO Series 2 ponúka komplexnú sadu štandardných analytických nástrojov vrátane:
Tvar vlny a kurzory na obrazovke s užívateľsky voliteľnou polohou čítania
37 automatizovaných meraní so štatistikou meraní a hradlovaním, s možnosťou pridania neobmedzeného počtu meraní, navigácie z jednej udalosti k ďalšej a okamžitého zobrazenia minimálneho alebo maximálneho výsledku
Základná a pokročilá matematika priebehov vrátane manipulácie s ľubovoľnými rovnicami.
Základná FFT analýza s možnosťami zobrazenia magnitúdy alebo fázy, viacerými možnosťami prispôsobenia typu okna, hradlovania a jednotiek.
Veľký displej MSO Series 2 ponúka dostatok priestoru nielen pre znázornenie signálov, ale aj pre grafy, tabuľky výsledkov meraní, tabuľky dekódovania zberníc a ďalšie. Rôzne zobrazenia môžete približovať, odďaľovať a presúvať tak, ako to najlepšie vyhovuje vašej aplikácii.
spúšťanie
Detekcia chyby zariadenia je len prvým krokom. Na určenie príčiny je potrebné udalosť zaznamenať. MSO Series 2 obsahuje celú sadu pokročilých spúšťačov vrátane runt, logiky, šírky impulzu, spúšťača, časového limitu, času vzostupu/klesania, nastavenia a podržania, sériového paketu a paralelných dát, ktoré možno použiť na zachytenie zložitých zriedkavých udalostí.
Reagovať na udalosť
Vstavaná funkcia zariadenia „Reagovať na udalosť...“ umožňuje používateľom nastaviť osciloskop tak, aby reagoval na konkrétne akcie, keď nastane určitý stav, napríklad porucha. B. nastane spúšťacia udalosť, chyba limitu merania, udalosť vyhľadávania alebo test masky. To umožňuje jednoduché zaznamenávanie a analýzu zriedkavých udalostí.
navigácia a vyhľadávanie
S dĺžkou záznamu až 10 miliónov bodov je možné zachytiť mnoho udalostí, dokonca aj tisíce sériových paketov, v jednej operácii pri zachovaní vysokého rozlíšenia potrebného na zväčšenie konkrétnych detailov signálu.
Vyhľadávanie konkrétnej udalosti vo veľkom súbore údajov o signáloch môže byť veľmi časovo náročné bez správnych vyhľadávacích nástrojov.
Funkcia vyhľadávania umožňuje vo vašich nahrávkach automaticky vyhľadávať udalosti definované používateľom. Všetky výskyty udalosti sú označené vyhľadávacími značkami, aby sa uľahčila navigácia. Typy vyhľadávania zahŕňajú okraj, šírku impulzu, časový limit, runt, okno, logiku, nastavenie a podržanie, čas vzostupu/klesnutia a obsah paketov paralelnej/sériovej zbernice. Môžete tiež rýchlo prejsť na minimálnu a maximálnu hodnotu výsledkov vyhľadávania.
popisky
Dokumentovanie výsledkov a metód testov je dôležité pri zdieľaní údajov s tímom, neskoršom opätovnom vytváraní meraní alebo poskytovaní zákazníckych správ.
Niekoľkými ťuknutiami na obrazovku môžete vytvoriť toľko vlastných popisov, koľko potrebujete na zdokumentovanie konkrétnych podrobností o priebehoch. Pre každý popis môžete prispôsobiť text, polohu, farbu, veľkosť písma a typ písma.
Tento text bol preložený strojovo.
Rozsah dodávky
- MSO24-EDU 2-BW-200
- návod.
