Name: Teledyne LeCroy T3DSO2104HD-MS digitálny osciloskop 100 MHz 4-kanálová 1 GSa/s 12 Mpts 12 Bit mixovaný signál (MSO) 1 ks
Brand: Teledyne LeCroy
SKU: 3028003
Availability: BackOrder

Digitálny osciloskopický displej zobrazuje sinusovú vlnu s nameranými hodnotami. Kanály pre merania sú viditeľné dole.

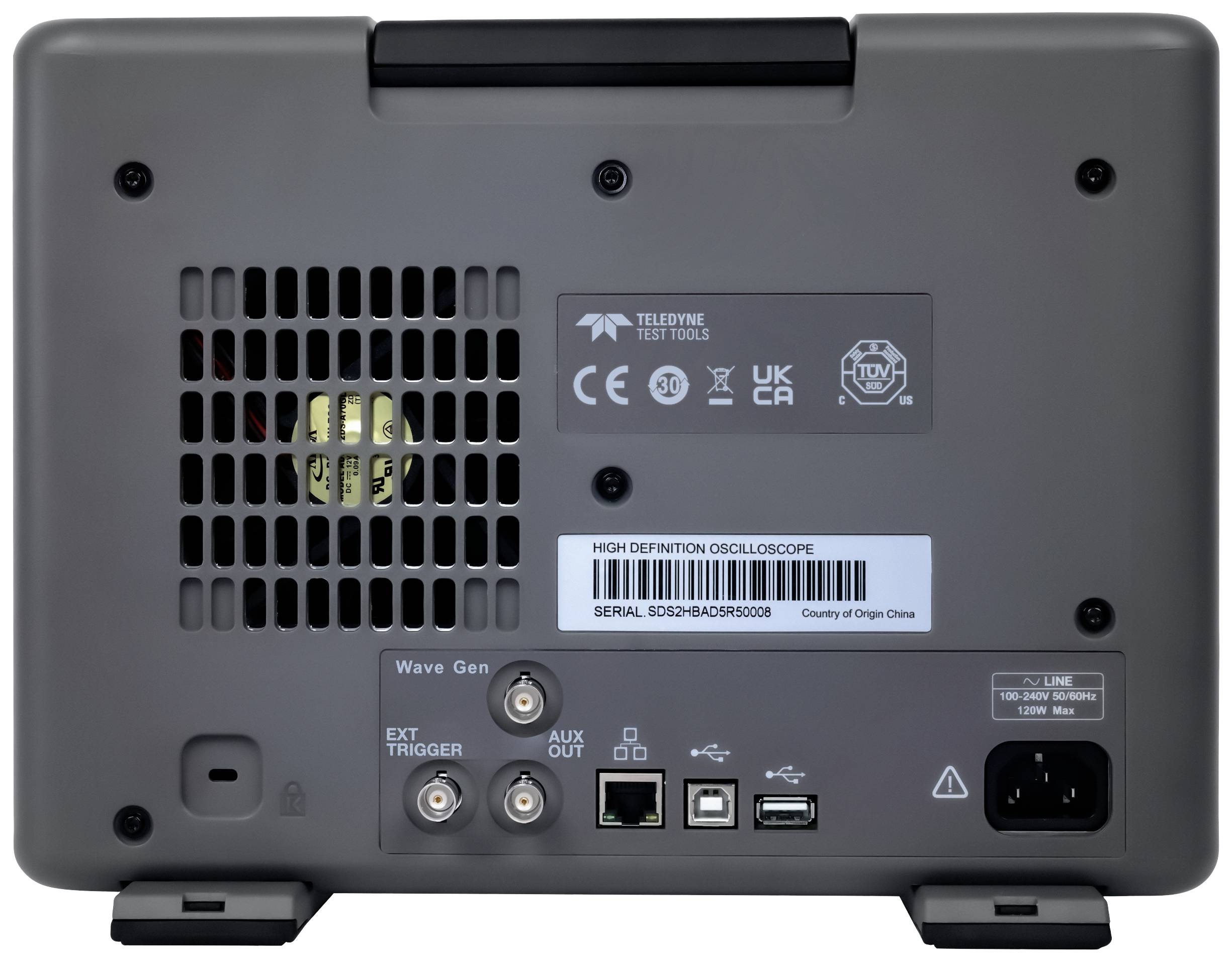

Zadná strana osciloskopu s vetracími otvormi, prípojkami pre napájanie, USB, externý trigger a AUX, ako aj výrobným číslom.

1/2

Datasheety: (PDF)

Celkom (4 775,00 € / kus)

4 775,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Teledyne LeCroy, 100 MHz, 2 GS/s prekladaný, 4 CH, 16 Dig CH, prekladaný 200 Mpts/Ch, plne nabitý MSO

100 MHz
Počet analógových vstupov 4

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Displej: TFT LCD 1024 x 600 pixelov

Rozlíšenie: 12 Bit

Veľkosť obrazovky: 25.65 cm

Vlastnosti osciloskopu: mixovaný signál (MSO)

Časová základňa: 1 ns/div – 1000 s/div

Počet analógových vstupov: 4

: výrobca s certifikátom

Vertikálna odchýlka: 2 mV/disk až 100 V/div

Vstupná impedancia: 1 MΩ

Vstupné spojenie: DC, AC, GND

Vstupné napätie: 230 V

Napájanie: 100-240VAC 50/60/400Hz

Rozmer.: (d x š x v) 317.20 x 149 x 236 mm

Hmotnosť: 4.1 kg

Počet digitálnych vstupov max.: 16

Displej: TFT LCD 1024x600 Pixel

Šírka: 149 mm

V: 236 mm

Dĺžka: 317.20 mm

Rozhranie: USB zariadenia
hostiteľský port USB
LAN

Hĺbka pamäte na kanál (Mpts): 12 Mpts

Typ: T3DSO2104HD-MS

Na stiahnutie

Datasheet

Datasheet 3028003 Teledyne LeCroy T3DSO2104HD-MS digitálny osciloskop 100 MHz 4-kanálová 1 GSa/s 12 Mpts 12 Bit mixovaný signál (MSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028003 Teledyne LeCroy T3DSO2104HD-MS digitálny osciloskop 100 MHz 4-kanálová 1 GSa/s 12 Mpts 12 Bit mixovaný signál (MSO) 1 ks

Popis

Moderný, cenovo dostupný 12-bitový osciloskop dostupný v pásmach 100 MHz, 200 MHz a 350 MHz, každý so 4 kanálmi. Konfigurovaný ako jednotka MSO. Každý osciloskop sa štandardne dodáva so 16 digitálnymi kanálmi, ako aj so všetkými spúšťacími/dekodérmi a softvérom na analýzu. Osciloskopy série T3DSO2000HD Teledyne LeCroy sú všetky 12-bitové osciloskopy s vysokým rozlíšením. Sériové osciloskopy sú konfigurované ako DSO a MSO, aby sa uľahčil nákup. Zákazníkom to poskytuje komplexný analytický nástroj pre ich požiadavky na návrh a overenie.

Tento text bol preložený strojovo.

Prevedenie

Modely so šírkou pásma 100 MHz, 200 MHz a 350 MHz, 12-bitový ADC, sa štandardne dodáva so všetkým spúšťacím/dekodérom a softvérom na analýzu
Maximálna vzorkovacia frekvencia 1 GSA/s
Rýchlosť zachytávania priebehu až 100 000 wfm/s
Vertikálny rozsah od 2 mV/divok do 100 V/div
Až 12 Mpts zachytí pamäť
Režim sekvenčného snímania (až 80 000 segmentov)
Funkcia pre záznam historických priebehov (História) s až 80 000 snímkami
38 parametrov automatického merania
Podporuje 256 stupňov stupňov intenzity a režimy zobrazenia teploty farieb
Inteligentný spúšťač: okraj, sklon, šírka impulzu, okno, chod, interval, časový limit (vypadnutie), vzor
Spúšťanie a dekódovanie sériovej zbernice (štandard) pre protokoly IIC, SPI, UART, CAN a LIN
Video spúšťač/HDTV

Rozsah dodávky

osciloskop
4x pasívne sondy
USB kábel
Sieťový kábel
Bezdrôtová myš
Sprievodca rýchlym spustením
Kalibračný certifikát

Popis

Prevedenie

Modely so šírkou pásma 100 MHz, 200 MHz a 350 MHz, 12-bitový ADC, sa štandardne dodáva so všetkým spúšťacím/dekodérom a softvérom na analýzu
Maximálna vzorkovacia frekvencia 1 GSA/s
Rýchlosť zachytávania priebehu až 100 000 wfm/s
Vertikálny rozsah od 2 mV/divok do 100 V/div
Až 12 Mpts zachytí pamäť
Režim sekvenčného snímania (až 80 000 segmentov)
Funkcia pre záznam historických priebehov (História) s až 80 000 snímkami
38 parametrov automatického merania
Podporuje 256 stupňov stupňov intenzity a režimy zobrazenia teploty farieb
Inteligentný spúšťač: okraj, sklon, šírka impulzu, okno, chod, interval, časový limit (vypadnutie), vzor
Spúšťanie a dekódovanie sériovej zbernice (štandard) pre protokoly IIC, SPI, UART, CAN a LIN
Video spúšťač/HDTV
