Name: Teledyne LeCroy T3DSOH1102-ISO Ručný osciloskop 100 MHz 2-kanálová 1 GSa/s 12 Mpts 8 Bit ručné zariadenie 1 ks
Brand: Teledyne LeCroy
SKU: 2986983
Availability: BackOrder

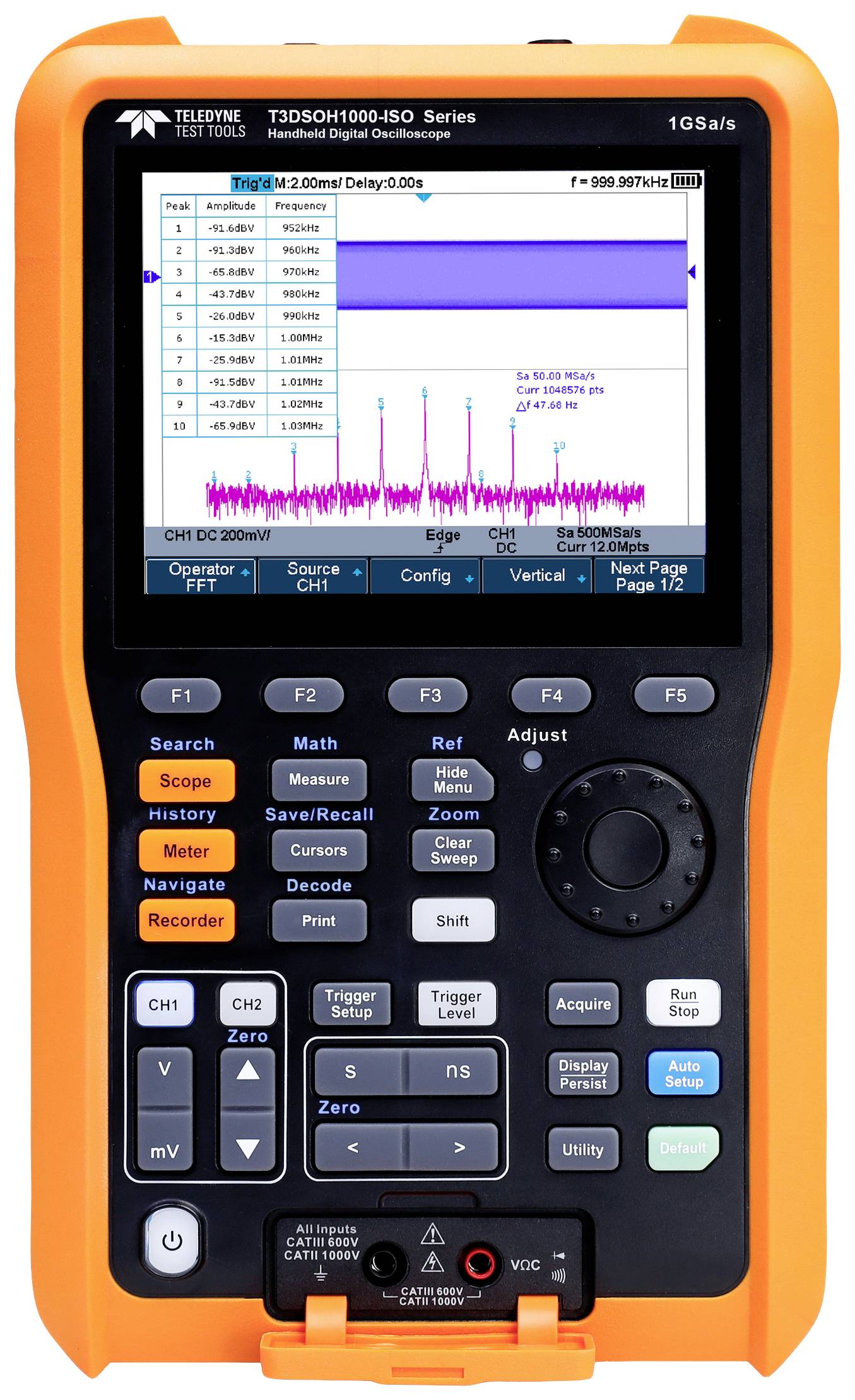

Oranžový prenosný osciloskop s grafickým displejom zobrazujúcim tvar signálových vĺn. Viditeľné tlačidlá na ovládanie a nastavenie funkcií.

Datasheety: (PDF)

Celkom (4 775,00 € / kus)

4 775,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

100 MHz, 2-kanálový, ručný osciloskop s izolovanými vstupmi, vzorkovacia frekvencia 1GS/s, pamäť 12 Mpts

100 MHz
Počet analógových vstupov 2

Technické parametre

Kategória výrobku: Ručný osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Displej: TFT LCD, 5,6", 640 x 480 pixelov

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 14,22 cm (5.6")

Vlastnosti osciloskopu: ručné zariadenie

Počet analógových vstupov: 2

: bez certifikátu

Kategória merania: CAT II 1000 V
CAT III 600 V

Vstupná impedancia: 1 MΩ±2%

Rozmer.: (d x š x v) 276 x 168 x 68 mm

Hmotnosť: 1.75 kg

Displej: TFT LCD 640x480 Pixel

Šírka: 168 mm

V: 68 mm

Dĺžka: 276 mm

Rozhranie: I²C

Hĺbka pamäte na kanál (Mpts): 12 Mpts

Typ: T3DSOH1102-ISO

Na stiahnutie

Datasheet

Datasheet 2986983 Teledyne LeCroy T3DSOH1102-ISO Ručný osciloskop 100 MHz 2-kanálová 1 GSa/s 12 Mpts 8 Bit ručné zariadenie 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2986983 Teledyne LeCroy T3DSOH1102-ISO Ručný osciloskop 100 MHz 2-kanálová 1 GSa/s 12 Mpts 8 Bit ručné zariadenie 1 ks

Popis

Ručné osciloskopy Teledyne Test Tools DSOH1000 a DSOH1000-ISO kombinujú funkcie osciloskopu, záznamníka a multimetra v pohodlnom a prenosnom dizajne. S hmotnosťou iba 1,7 kg (3,8 lb) je možné batériou napájané osciloskopy série DSOH použiť na testovanie v teréne, automobilový priemysel, výskum a vývoj a priemyselnú údržbu.

Tento text bol preložený strojovo.

Prevedenie

Modely so šírkou pásma 100 MHz a 200 MHz
Maximálna vzorkovacia frekvencia 1 GSA/s
Rýchlosť zachytávania priebehu až 100 000 wfm/s
Vertikálny rozsah od 2 mV/divok do 100 V/div
Až 12 Mpts zachytí pamäť
Režim sekvenčného snímania (až 80 000 segmentov)
Záznam historického priebehu (história) s až 80 000 snímkami
38 parametrov automatického merania
Podporuje 256 stupňov stupňov intenzity a režimy zobrazenia teploty farieb
Inteligentný spúšťač: okraj, sklon, šírka impulzu, okno, chod, interval, časový limit (vypadnutie), vzor
Spúšťanie a dekódovanie sériovej zbernice (štandard) pre protokoly IIC, SPI, UART, CAN a LIN
Video spúšťač/HDTV

Rozsah dodávky

osciloskop
USB kábel
Sprievodca rýchlym spustením
2x multimetrové testovacie káble
AC adaptér
batéria
Adaptér na meranie prúdu SCD600MA
Adaptér na meranie prúdu SCD10A
taška na prenos
