Uni-T UTD1050CL digitálny osciloskop 50 MHz 200 Msa/s 12 kpts 8 Bit funkcie multimetra 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
10 Ks
Počet
Celkom (337,40 € / kus)
337,40 €
bez DPH.
Doprava zadarmo
Už len 10 Ks skladom!
Hlavné benefity

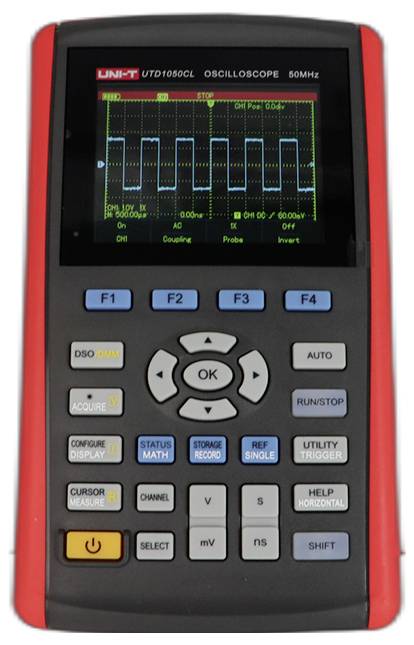

Ručný osciloskop UNI-T UTD1050CL
- 2 v 1: Kombinuje osciloskop a multimeter v jednom zariadení.
- Viac typov meraní: 22 automatických meraní vrátane merania medzi špičkami, amplitúdy, max/min, hornej/dolnej hodnoty, priemeru, aritmetického priemeru, RMS, prekročenia, predzvonenia, frekvencie, periódy, času nábehu/poklesu, kladnej/zápornej šírky impulzu, kladného/záporného pracovného cyklu, oneskorenia nábehu/poklesu a fázy.
- Monochromatický displej: Nastaviteľný monochromatický displej pre lepšiu čitateľnosť vonku pri jasnom svetle.
- Plne automatické nastavenie (AUTO SCALE): Automaticky upravuje vertikálne a časové nastavenia tak, aby signalizovali zmeny bez manuálneho zásahu.
- Automatická konfigurácia: Rýchle a presné automatické nastavenie aj pre signály s akoukoľvek jednosmernou zložkou.
Technické parametre
- Integrovaný digitálny multimeter (DMM)
- Prevádzka z batérie
- 22 automatických meraní signálu
- USB rozhranie
- Záznamník trendov / pamäť kriviek
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
50 MHz
- Vzorkovacej frekvencie na kanál
200 Msa/s
- Displej
3,5-palcový farebný TFT-LCD displej, 320 x 240 pixelov, multimetrický displej s až 3999 hodnotami
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
3,5 palca
- Vlastnosti osciloskopu
funkcie multimetra
- Časová základňa
5 ns/div až 50 s/div
- Počet analógových vstupov
1
bez certifikátu
- Kategória merania
CAT II 300 V
- Vertikálna odchýlka
5 mV/div až 20 V/div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
300 V
- Napájanie

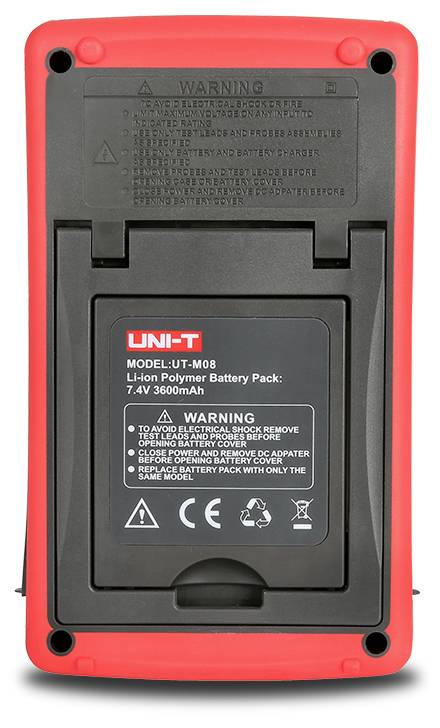

Integrovaná lítium-iónová batéria (7,4 V / 3600 mAh, približne 8 hodín prevádzky) alebo napájací zdroj (DC 9 V / 4 A, vstup 100 – 240 V AC, 50/60 Hz)
- Rozmer.
(d x š x v) 49 x 118 x 199 mm
- Hmotnosť
0.9 kg
- Displej
320 x 240 Pixel
- Možnosť kalibrácie
Továrenský štandard
- Šírka
118 mm
- V
199 mm
- Dĺžka
49 mm
- Rozhranie
mini USB
- Hĺbka pamäte na kanál (Mpts)
12 kpts
- Typ
UTD1050CL
Na stiahnutie
Datasheet
Datasheet 3812397 Uni-T UTD1050CL digitálny osciloskop 50 MHz 200 Msa/s 12 kpts 8 Bit funkcie multimetra 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3812397 Uni-T UTD1050CL digitálny osciloskop 50 MHz 200 Msa/s 12 kpts 8 Bit funkcie multimetra 1 ks
Popis

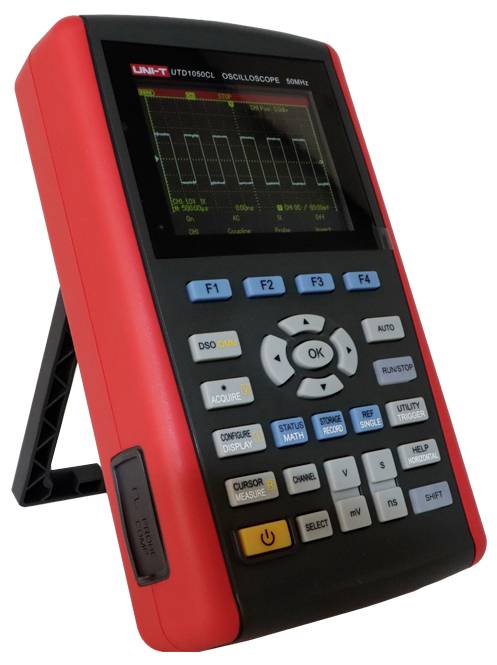

UTD1050CL je ekonomický ručný digitálny osciloskop s pamäťou, šírkou pásma 50 MHz a vzorkovacou frekvenciou 2000 MSa/s. Integruje osciloskop, multimeter, graf trendu a funkciu záznamu priebehu. Kompaktný a prenosný dizajn ponúka používateľovi jedinečný vizuálny a prevádzkový zážitok. Vďaka typom spúšťania, ako sú hrana, šírka impulzu, video a sklon, ponúka táto séria všestrannú funkcionalitu. Môže byť napájaný externým zdrojom napájania alebo vstavanými lítiovými batériami, vďaka čomu je obľúbeným prenosným meracím prístrojom pre inžinierov.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Šírka pásma: 50 MHz
- Kanály: 1
- Vzorkovacia frekvencia: 200 MSa/s
- Doba nábehu: menej ako 7 ns
- Hĺbka pamäte: 12 kpts
- Displej: 3,5-palcový TFL LCD
Rozsah dodávky
- UTD1050CL (50 MHz, 1 kanál) x 1
- 1x USB kábel
- Pasívne sondy UT-H03 (60 MHz) x 1
- 1x delič výkonu UT-M07 (10 A)
- 1x USB kábel
- Napájací adaptér x 1
- 1 pár testovacích káblov multimetra
Rady
Iné modely
- UTD1050DL: šírka pásma 50 MHz, 2 analógové kanály, vzorkovacia frekvencia 250 MSa/s, hĺbka pamäte až 12 kpts
- UTD1025CL: šírka pásma 25 MHz, 1 analógový kanál, vzorkovacia frekvencia 200 MSa/s, hĺbka pamäte až 12 kpts
