Name: Uni-T UTG4082A Arbitrárny generátor funkcií 1 µHz - 80 Hz 2-kanálová arbitrárne
Brand: Uni-T
SKU: 3757389
Availability: BackOrder

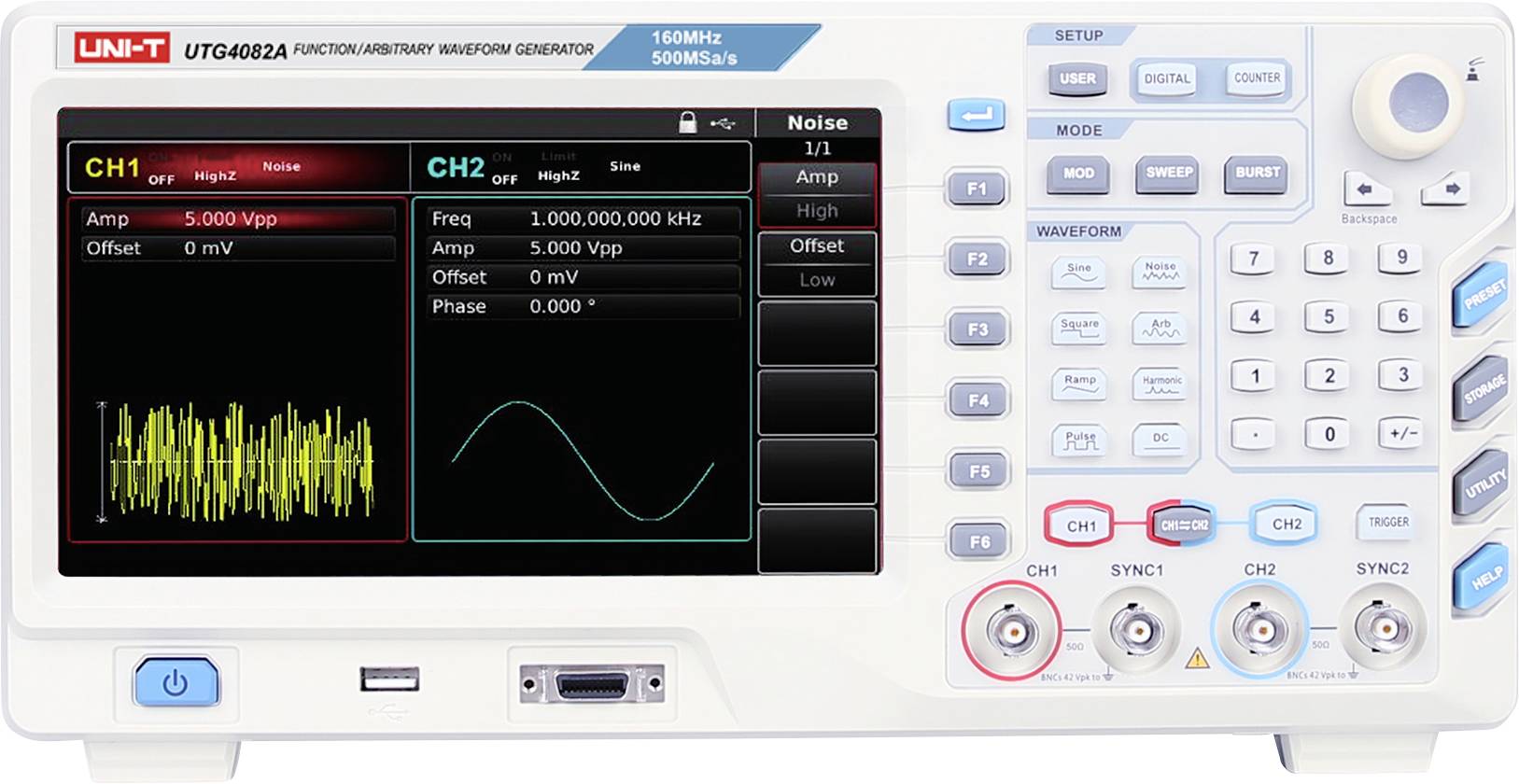

UNI-T UTG4082A generátor funkcií/ľubovoľných priebehov zobrazujúci výstup šumu CH1 a nastavenia sínusového priebahu CH2, s ovládačmi frekvencie, amplitúdy a offsetu na obrazovke a tlačidlami kanálov na prednom paneli.

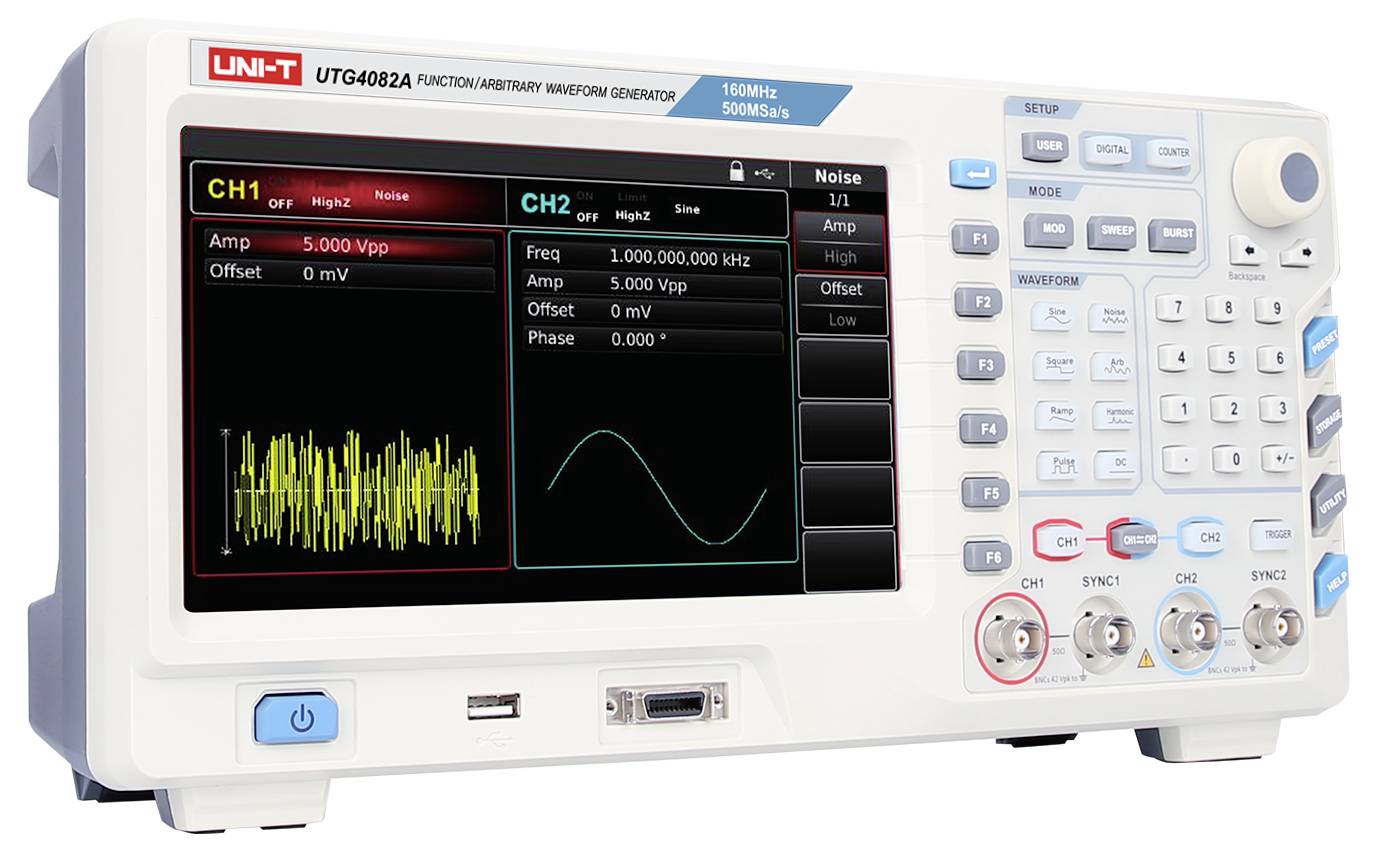

Uni-T UTG4082A Arbitrárny generátor funkcií 1 µHz - 80 Hz 2-kanálová arbitrárne-1

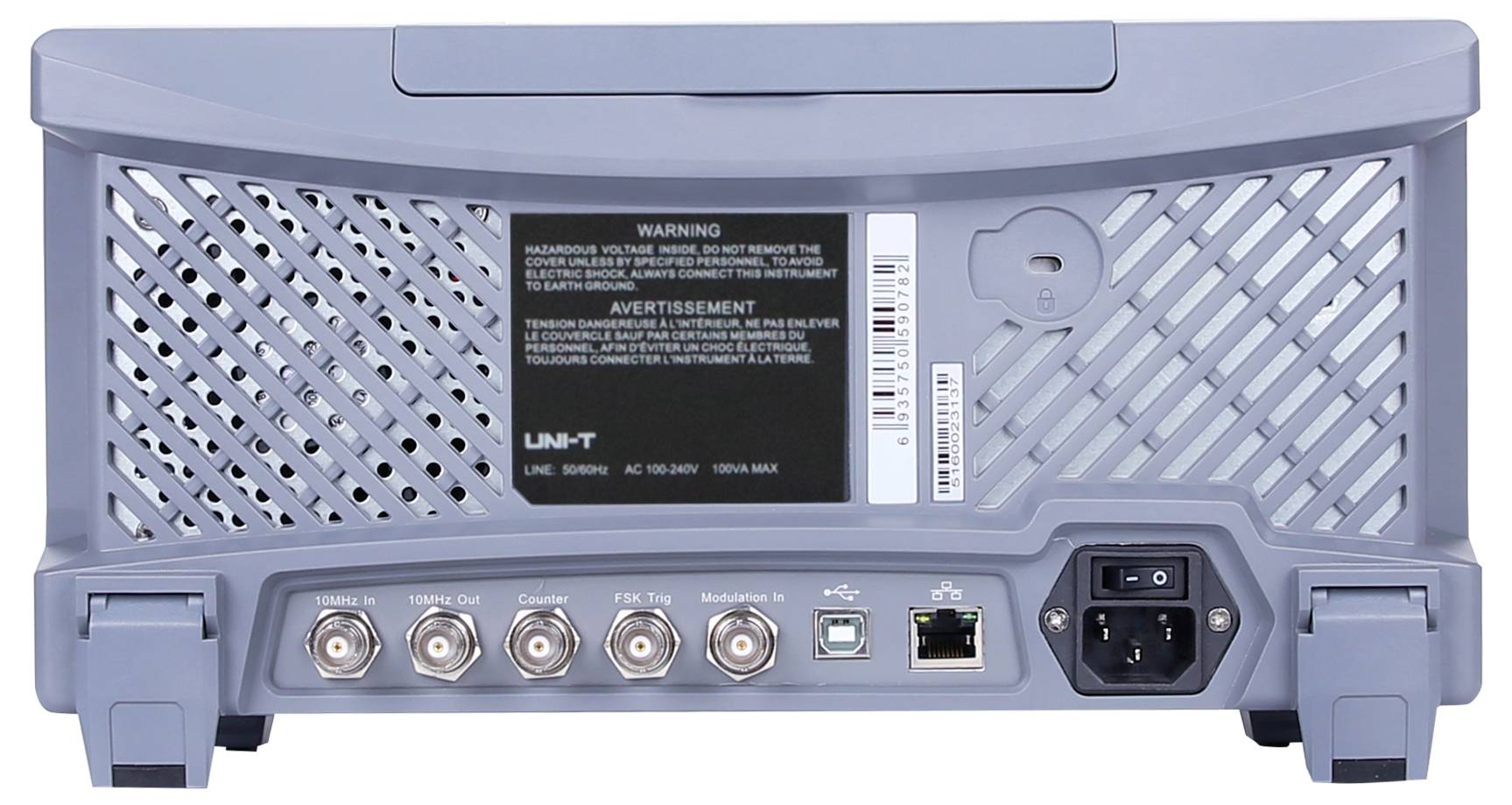

Uni-T UTG4082A Arbitrárny generátor funkcií 1 µHz - 80 Hz 2-kanálová arbitrárne-2

1/3

Datasheety: (PDF)

6 Ks

Celkom (845,00 € / kus)

845,00 €

s DPH

Doprava zadarmo

Už len 6 Ks skladom!

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Generátor ľubovoľných funkcií UNI-T UTG4082A, 80 MHz, 2-kanálový, 500 MSa/S, 32 Mpts8-palcový TFT LCD displej

Maximálna výstupná frekvencia: 80 MHz
Vzorkovacia frekvencia: 500 MSa/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 2
Ľubovoľná dĺžka priebehu: 32 Mpts
Displej: 8-palcový TFT-LCD

Technické parametre

Vzorkovacia frekvencia 500 MSa/s
16-bitové vertikálne rozlíšenie
Hĺbka pamäte 32 Mpts
7 GB energeticky nezávislej pamäte
Výstupný protokol (I2C, SPI, RS232/UART)

Výstupný tvar signálu: Sínusová vlna, obdĺžniková vlna, pílovitá (rampa), harmonická, pulzná, šumová, jednosmerná a ľubovoľná vlna.

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 80 Hz

Výstup signálu: arbitrárne

Frekvenčný rozsah sinus: 1 µHz - 80 Hz

Činiteľ harmonického skreslenia sinus: 0,2 %

Frekvenčný rozsah obdĺžnik: 30 MHz

Doba nábehu obdĺžnik: 7 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz bis 2 MHz

Frekvenčný rozsah ARB: 1 µHz bis 20 MHz

: bez certifikátu

Vnútorná modulácia: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externé modulácie: AM, FM, PM, PWM, SUM (cez analógový vstup), ako aj ASK, FSK, PSK, OSK

Spúšťač (synchrónne): Interný, externý (kompatibilný s TTL) alebo manuálny

Gate (asynchrónne): Podporuje režim Gated Burst

Externé meranie frekvencie: Vysoko presný 6-bitový frekvenčný čítač; rozsah 100 MHz až 800 MHz

Rozmer.: (š x v) 336 mm x 164 mm

Hmotnosť: 3.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 80 Hz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Šírka: 336 mm

V: 164 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: 230 V AC

Typ: UTG4082A

Na stiahnutie

Datasheet

Datasheet 3757389 Uni-T UTG4082A Arbitrárny generátor funkcií 1 µHz - 80 Hz 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3757389 Uni-T UTG4082A Arbitrárny generátor funkcií 1 µHz - 80 Hz 2-kanálová arbitrárne

Popis

UTG4082A sa používa v širokej škále aplikácií a integruje niekoľko foriem signálov vrátane generátora funkcií, generátora ľubovoľného tvaru vlny, generátora impulzov, generátora harmonických a analógových a digitálnych modulačných zdrojov. Ponúka vysokú vzorkovaciu frekvenciu až 500 MSa/s a maximálnu dĺžku priebehu až 32 Mpt. UTG4082A využíva technológiu priameho digitálneho syntetizátora (DDS) na generovanie stabilných, presných signálov s nízkym skreslením. Užívateľsky prívetivé rozhranie s 8-palcovým displejom s vysokým rozlíšením a dobre navrhnuté rozloženie ovládacieho panela zabezpečujú efektívnu a pohodlnú obsluhu.

Tento text bol preložený strojovo.

Prevedenie

Rôzne typy modulácie: Podpora pre AM, FM, PM, ako aj digitálne modulácie ako ASK, FSK, PSK, QAM a mnoho ďalších.
Funkcia harmonického výstupu: Až 16 harmonických voľne nastaviteľných (poradie, amplitúda, fáza)
Hĺbka pamäte 32 Mpts a 7 GB pamäte: Veľká hĺbka pamäte pre ľubovoľné priebehy a rozsiahla interná pamäť.
Funkcia rozmítania: Lineárny a logaritmický režim rozmítania
Digitálne rozhrania (voliteľné): Podpora pre SPI, I²C a UART

Rozsah dodávky

UTG4082A x 1
Napájací kábel x 1
1x USB kábel
Priechodný kábel BNC-BNC × 1

Rady

Iné modely

- UTG4122A: výstupná frekvencia 120 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8-palcový TFT-LCD dotykový displej.

- UTG4162A: výstupná frekvencia 160 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8-palcová dotyková TFT-LCD obrazovka.

- UTG4202A: výstupná frekvencia 200 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8″ TFT-LCD.
