Name: Uni-T UTG4202A Arbitrárny generátor funkcií 1 µHz - 200 MHz 2-kanálová arbitrárne
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

Pohľad spredu na generátor průběhov UNI-T UTG4024 zobrazujúci duálne kanálové nastavenia a priebehové displeje na obrazovke s kanálom CH1 zvýrazneným červenou farbou a kanálom CH2 modrou farbou.

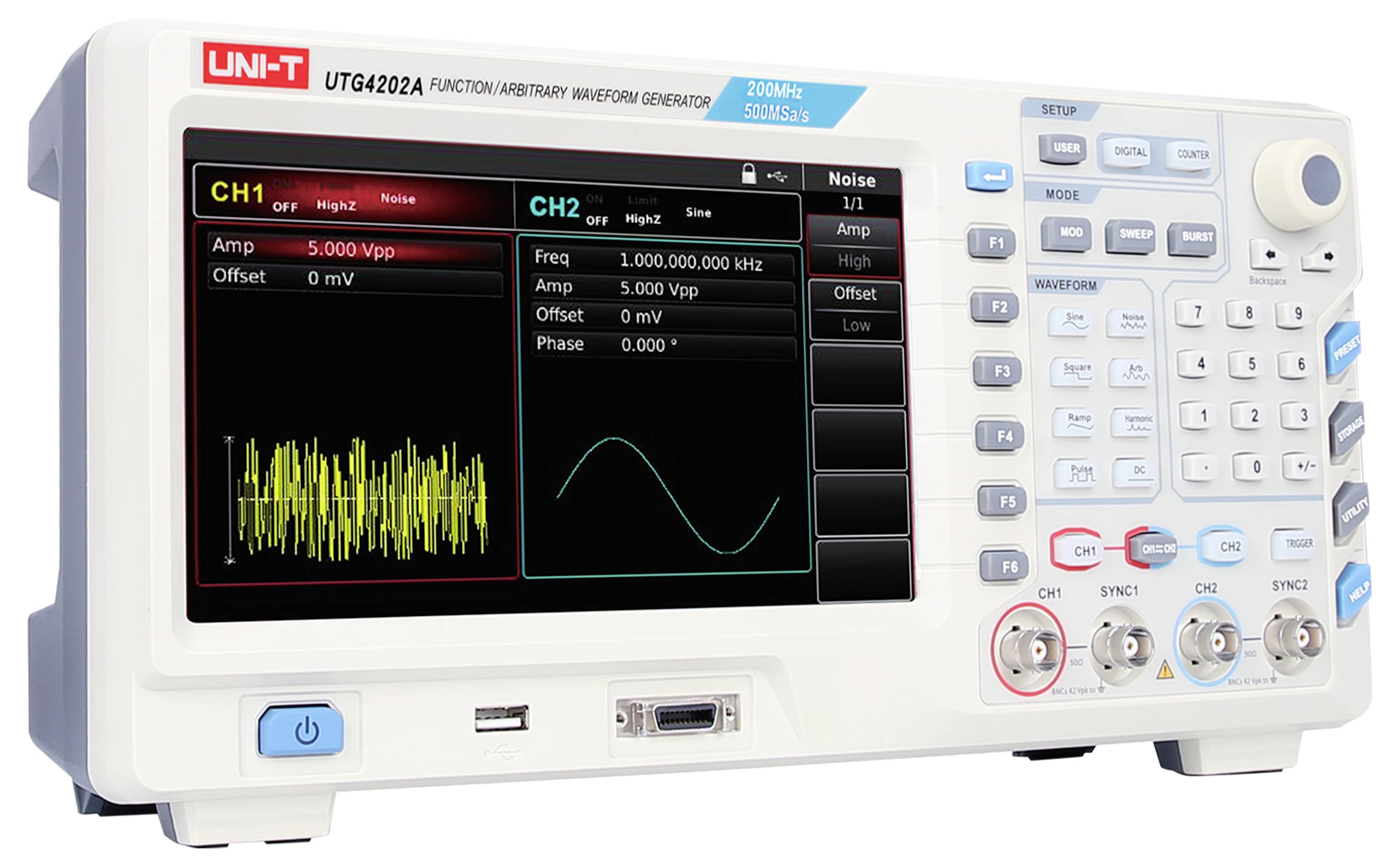

Uni-T UTG4202A Arbitrárny generátor funkcií 1 µHz - 200 MHz 2-kanálová arbitrárne-1

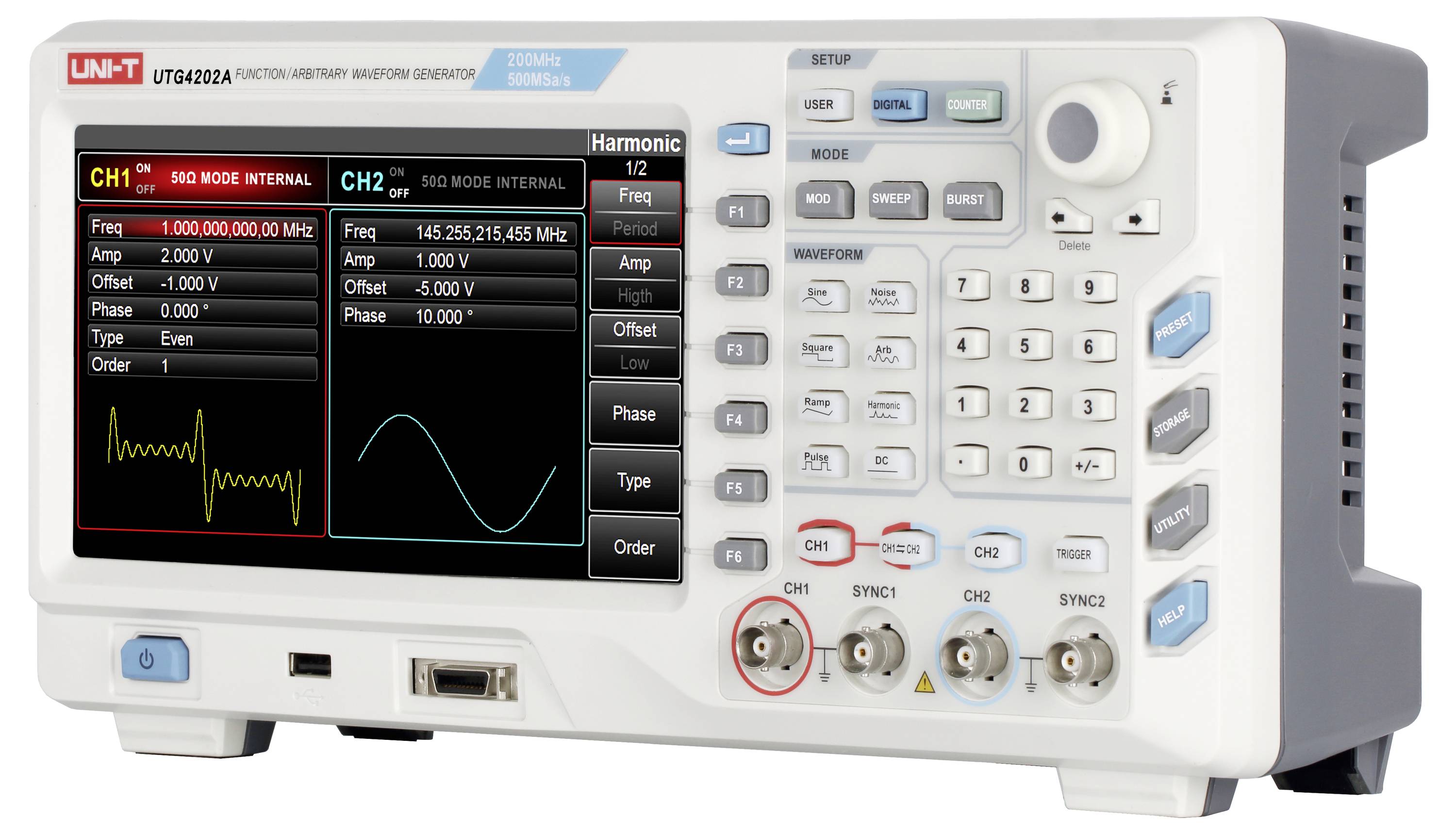

Uni-T UTG4202A Arbitrárny generátor funkcií 1 µHz - 200 MHz 2-kanálová arbitrárne-2

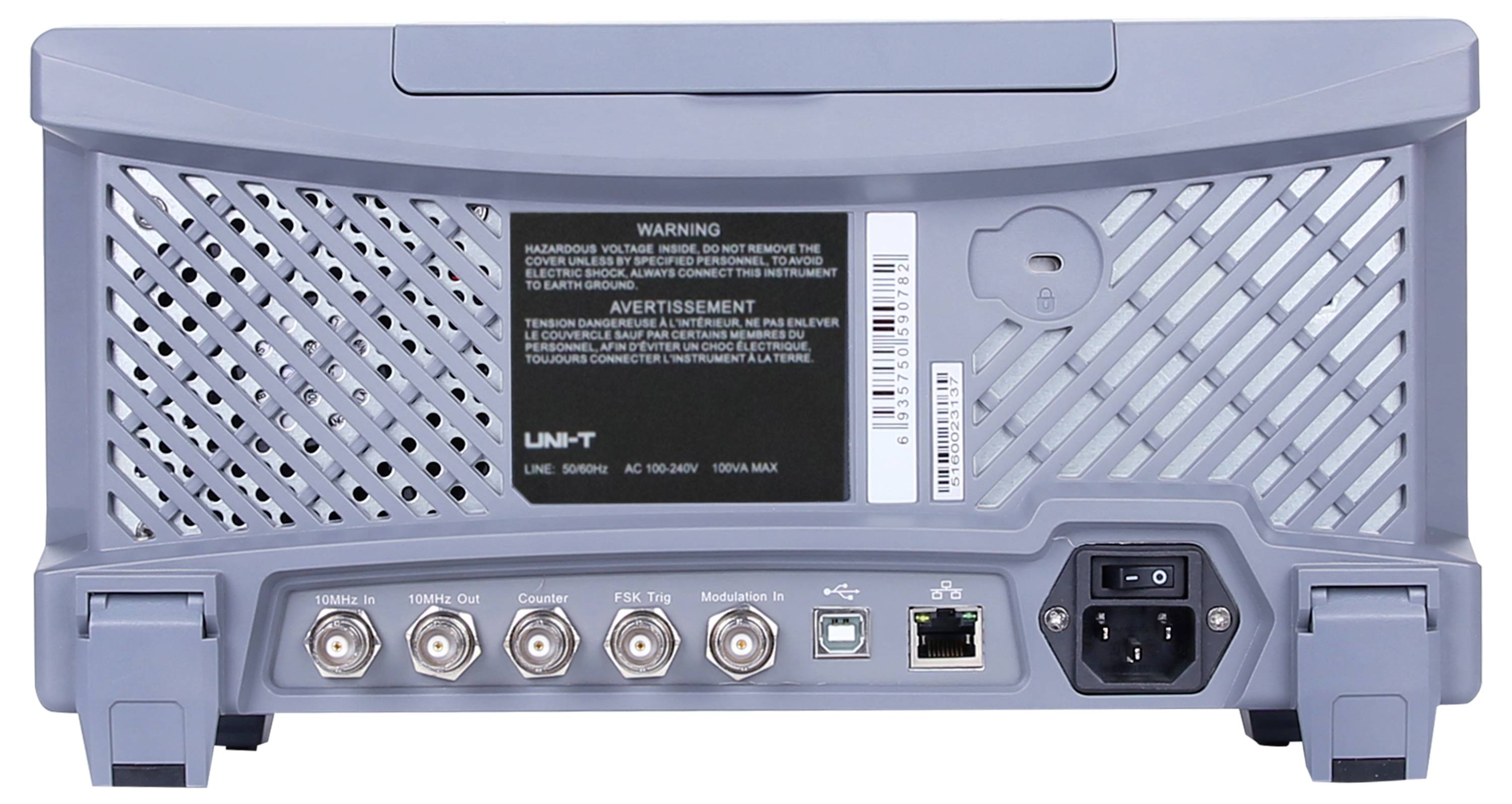

Uni-T UTG4202A Arbitrárny generátor funkcií 1 µHz - 200 MHz 2-kanálová arbitrárne-3

1/4

Datasheety: (PDF)

10 Ks

Celkom (1 819,00 € / kus)

1 819,00 €

s DPH

Doprava zadarmo

Už len 10 Ks skladom!

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Generátor ľubovoľných funkcií UNI-T UTG4202A, 200 MHz, 2-kanálový, 500 MSa/S, 32 Mpts8-palcový TFT LCD displej

Maximálna výstupná frekvencia: 200 MHz
Vzorkovacia frekvencia: 500 MSa/s
Vertikálne rozlíšenie: 16-bitové
Kanály: 2
Ľubovoľná dĺžka priebehu: 32 Mpts
Displej: 8-palcový TFT-LCD

Technické parametre

8-palcový (20,3 cm) farebný TFT LCD displej, WVGA (800 x 480)
16-bitové vertikálne rozlíšenie
digitálny protokolový výstup (UART, I2C, SPI)

Výstupný tvar signálu: Sínusová vlna, obdĺžniková vlna, nábehová vlna, harmonické vlny, pulzná vlna, šumová vlna, jednosmerné napätie a ľubovoľný priebeh

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 200 MHz

Výstup signálu: arbitrárne

Frekvenčný rozsah sinus: 1 µHz bis 200 MHz

Činiteľ harmonického skreslenia sinus: 0,2 %

Frekvenčný rozsah obdĺžnik: 1 µHz bis 60 MHz

Doba nábehu obdĺžnik: 5 ns

Displej: LCD

Frekvenčný rozsah trojuholník: 1 µHz bis 5 MHz

Frekvenčný rozsah ARB: 1 µHz bis 50 MHz

: bez certifikátu

Funkcia kmitočtu: Podporuje lineárne a logaritmické frekvenčné rozmítanie

Vnútorná modulácia: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externé modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Implementované cez externý analógový modulačný vstup

Spúšťač (synchrónne): Interné, externé a manuálne

Gate (asynchrónne): Podporované v režime hradlovania (burst) cez externé rozhranie digitálnej modulácie

Externé meranie frekvencie: Integrovaný 6-bitový frekvenčný čítač, rozsah 100 MHz až 800 MHz

Rozmer.: (š x v) 336 mm x 164 mm

Hmotnosť: 3.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 200 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Šírka: 336 mm

V: 164 mm

Rozhranie: USB zariadenia
hostiteľský port USB
LAN

Napájanie VDE: 230 V AC

Typ: UTG4202A

Na stiahnutie

Datasheet

Datasheet 3757392 Uni-T UTG4202A Arbitrárny generátor funkcií 1 µHz - 200 MHz 2-kanálová arbitrárne

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3757392 Uni-T UTG4202A Arbitrárny generátor funkcií 1 µHz - 200 MHz 2-kanálová arbitrárne

Popis

UTG4202A sa používa v širokej škále aplikácií a integruje niekoľko foriem signálov vrátane generátora funkcií, generátora ľubovoľného tvaru vlny, generátora impulzov, generátora harmonických a analógových a digitálnych modulačných zdrojov. Ponúka vysokú vzorkovaciu frekvenciu až 500 MSa/s a maximálnu dĺžku priebehu až 32 Mpt. UTG4202A využíva technológiu priameho digitálneho syntetizátora (DDS) na generovanie stabilných, presných signálov s nízkym skreslením. Užívateľsky prívetivé rozhranie s 8-palcovým displejom s vysokým rozlíšením a dobre navrhnuté rozloženie ovládacieho panela zabezpečujú efektívnu a pohodlnú obsluhu.

Tento text bol preložený strojovo.

Prevedenie

Rôzne typy modulácie: Podpora pre AM, FM, PM, ako aj digitálne modulácie ako ASK, FSK, PSK, QAM a mnoho ďalších.
Funkcia harmonického výstupu: Až 16 harmonických voľne nastaviteľných (poradie, amplitúda, fáza)
Hĺbka pamäte 32 Mpts a 7 GB pamäte: Veľká hĺbka pamäte pre ľubovoľné priebehy a rozsiahla interná pamäť.
Funkcia rozmítania: Lineárny a logaritmický režim rozmítania
Digitálne rozhrania (voliteľné): Podpora pre SPI, I²C a UART

Rozsah dodávky

UTG4202A x 1
Napájací kábel x 1
1x USB kábel
Priechodný kábel BNC-BNC × 4

Rady

Iné modely

- UTG4082A: výstupná frekvencia 80 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8-palcová dotyková TFT-LCD obrazovka.

- UTG4122A: výstupná frekvencia 120 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8″ TFT-LCD.

- UTG4162A: výstupná frekvencia 160 MHz, vzorkovacia frekvencia 500 MSa/s, rozlíšenie 16 bitov, 2 kanály, ľubovoľná dĺžka signálu 32 Mpts, 8-palcová dotyková TFT-LCD obrazovka.
