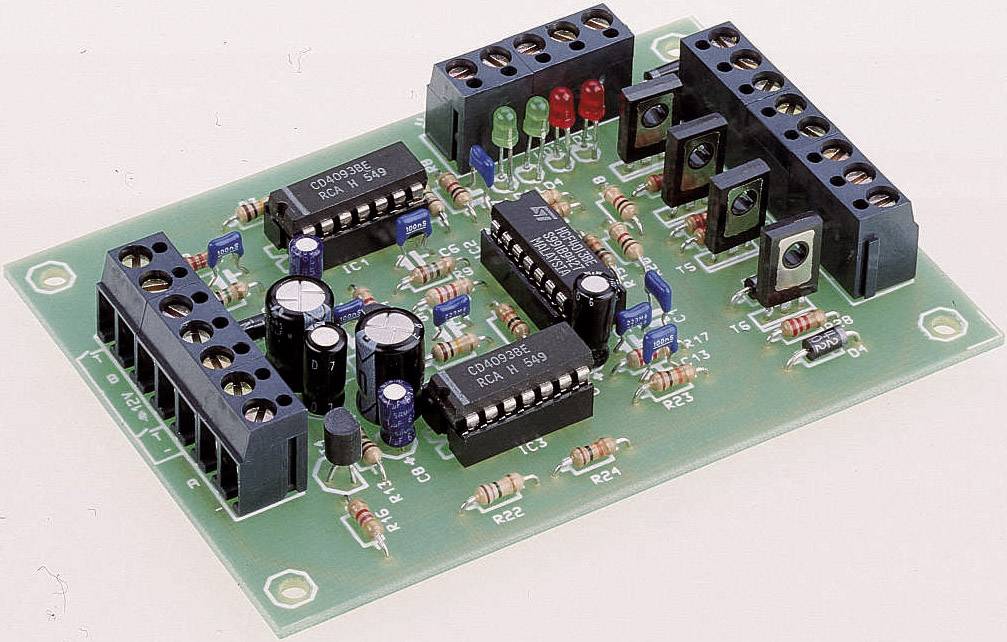

Elektronická schéma na zelenej doske plošných spojov s niekoľkými čiernymi konektormi, rezistormi, LED diódami a integrovanými obvodmi.

Elektronická schéma na zelenej doske plošných spojov s niekoľkými čiernymi konektormi, rezistormi, LED diódami a integrovanými obvodmi.

Diagram valcovitej elektronickej súčiastky, pravdepodobne diódy, s rozmermi: celková dĺžka 62,5 mm, priemer 8 mm, priemer vodiča 1,2 mm.

Technický výkres elektrického konektora s rozmermi: dĺžka 27 mm, šírky 4,5 mm a 0,52 mm, rozstup 2,54 mm.

Technický výkres elektrického konektora s rozmermi v milimetroch, pohľad spredu a zboku, rozmery zvýraznené.

1/4

H-Tronic

Okamžité doručenie: St 9. 9.

10 Ks (Posledné kusy skladom)

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Ks

Celkom (27,63 € / kus)

27,63 €

bez DPH.

Už len 10 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: jednotlačidlovej riadenie výhybky

Prevedenie modelu: stavebnica

Výstupný prúd: 3 A

Prevádzkové napätie: 12-20 V/DC

Dĺžka: 100 mm

Šírka: 70 mm

Rozmer.: (d x š) 100 mm x 70 mm

Vekové kategórie: od 15 rokov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 197599 H-Tronic 4016138197594 jednotlačidlovej riadenie výhybky stavebnica

Popis

Pomocou tohto ovládača môžete prepínať výhybky a ľubovoľné dvoj cievkové relé iba jedným tlačidlom alebo jazýčkovým kontaktom. Pretože doba trvania spínacieho impulzu je obmedzená, je možné použiť magnetické pohony s koncovými spínačmi a bez nich. Po zapnutí sa pohony dostanú do definovanej základnej polohy. Poloha výhybky (spätná väzba) sa zobrazuje pomocou LED diód. Pomocou tejto súpravy je možné ovládať dve výhybky.

Tento text bol preložený strojovo.

Prevedenie

Spotreba prúdu cca 6 mA (kľudový prúd)
Spínacie napätie cca 12 - 20 V DC
Spínací prúd max. 3 A
Sada s podrobnými montážnymi pokynmi.

Rady

Neodporúča sa pre pohony Fleischmann.
